ภาพรวมผลิตภัณฑ์

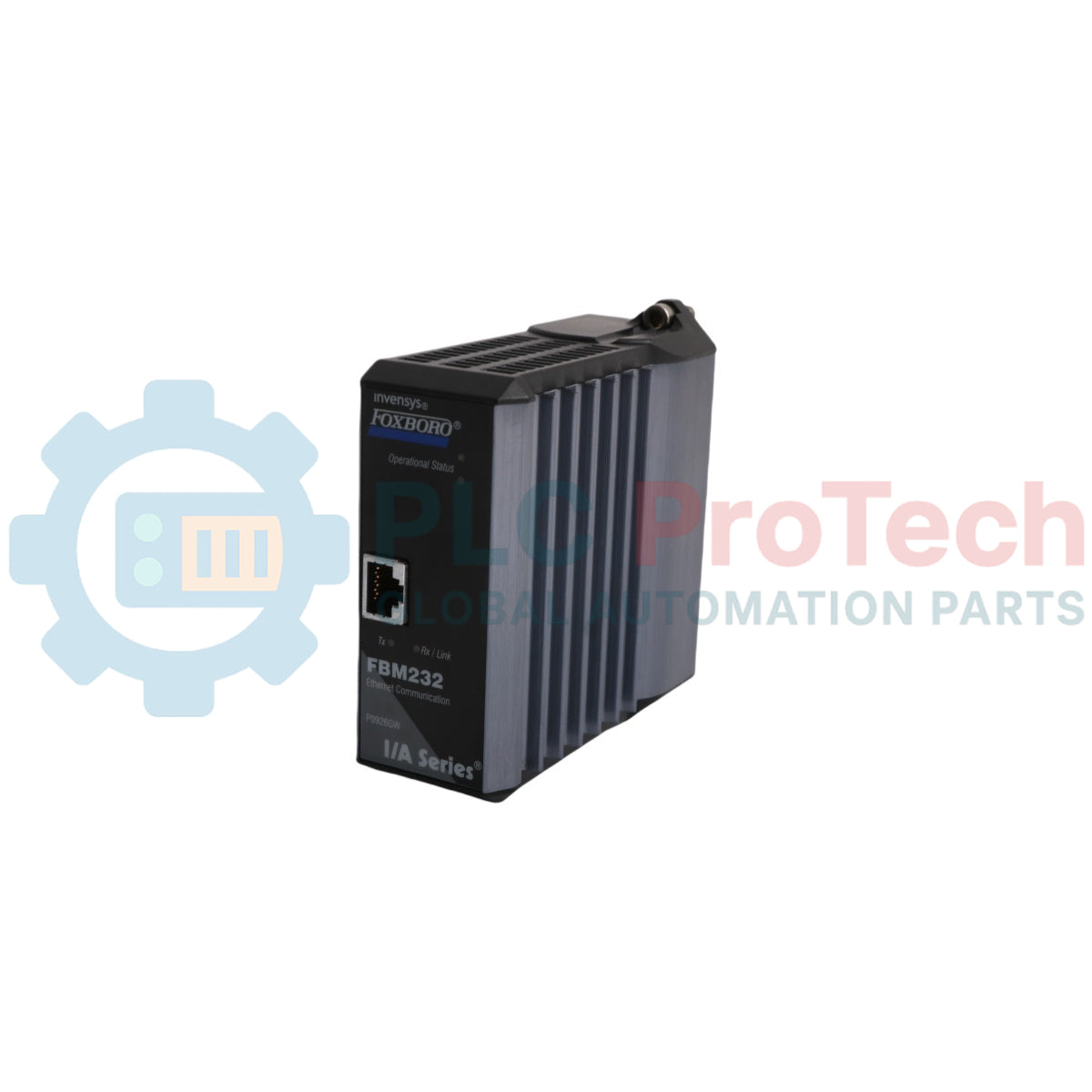

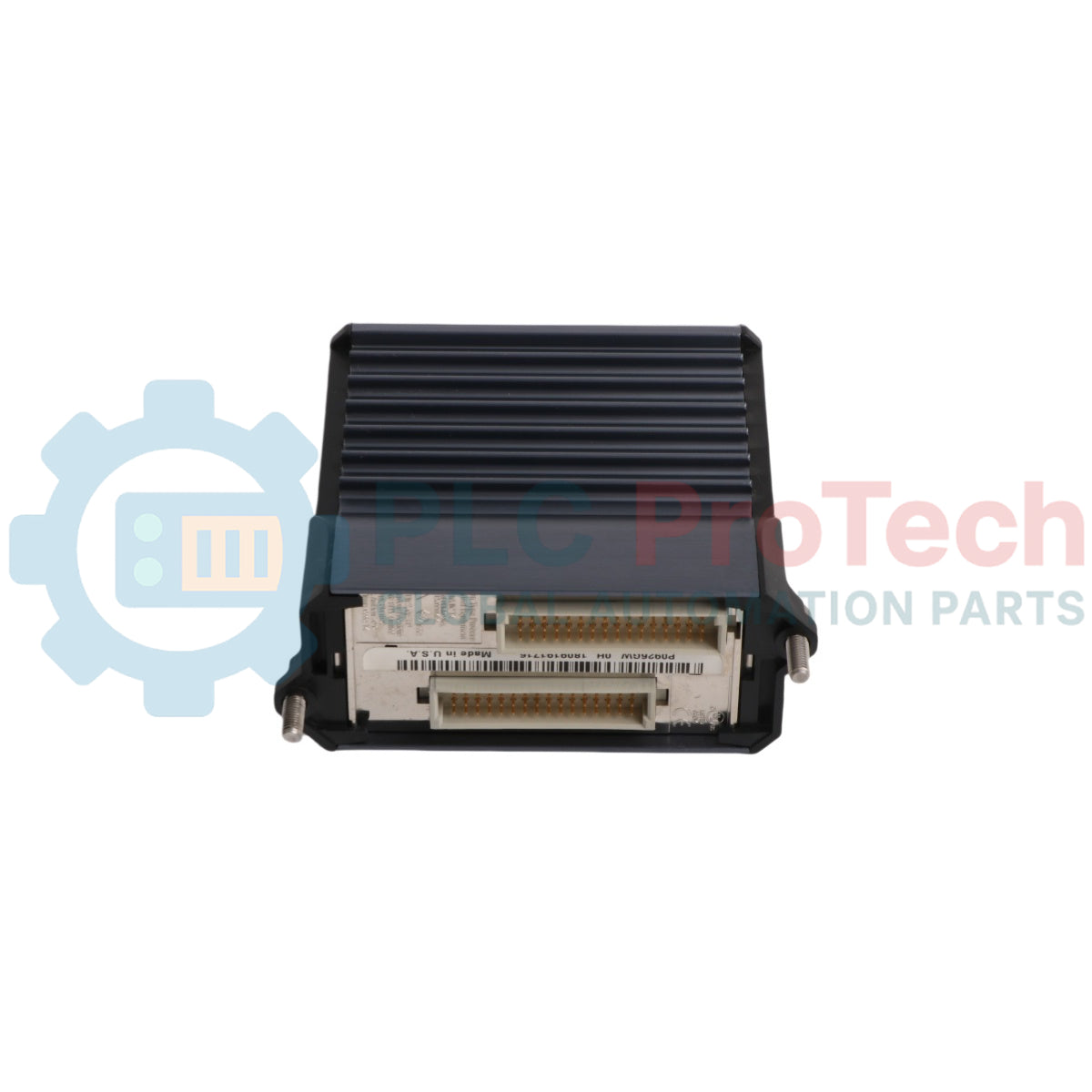

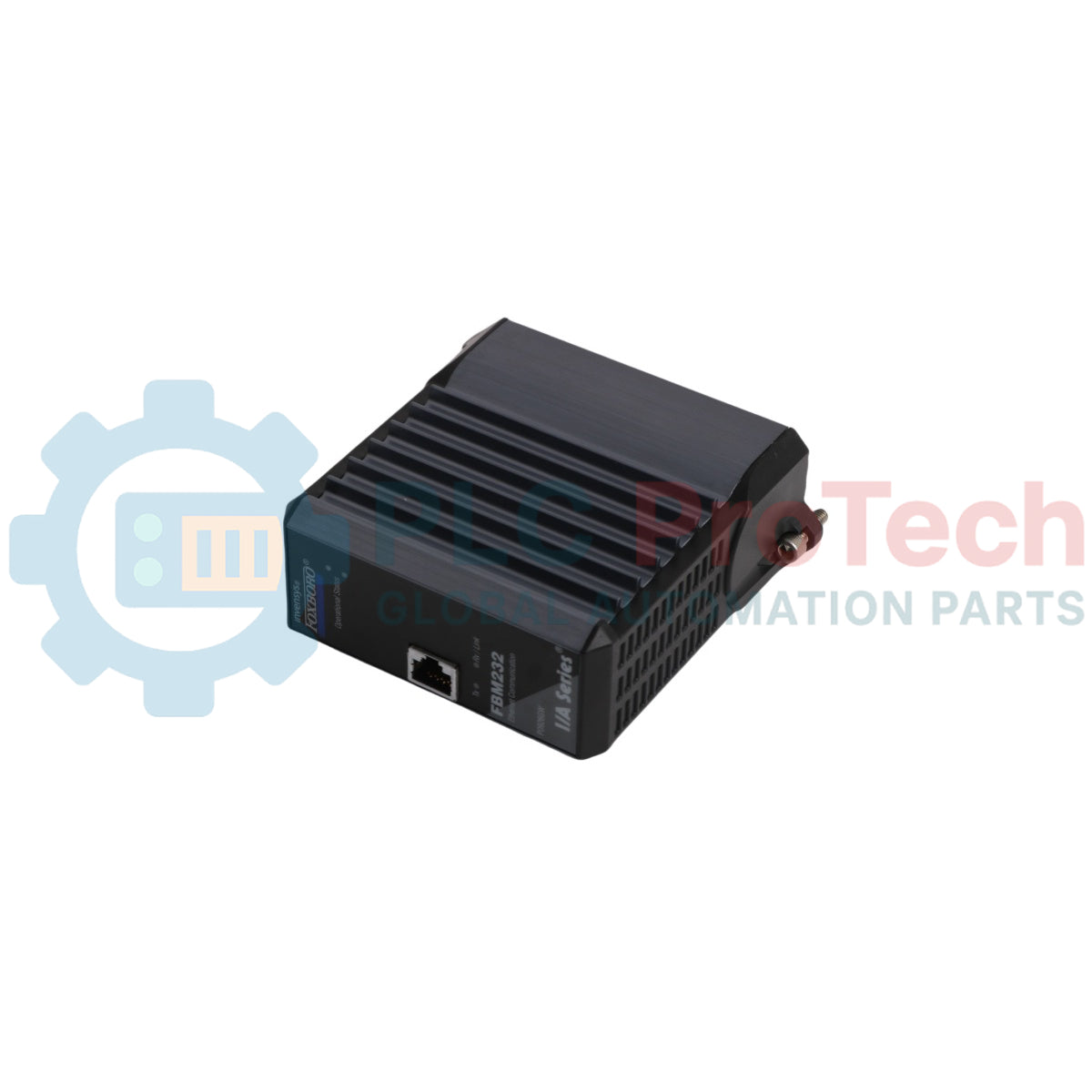

FBM 232 (FBM232) P0926GW คือโมดูลอินเทอร์เฟซการสื่อสารอุปกรณ์อีเทอร์เน็ตประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบควบคุมแบบกระจาย (DCS) Foxboro I/A Series โมดูลนี้ทำหน้าที่เป็นสะพานเชื่อมสำคัญระหว่างเครือข่ายควบคุม DCS กับอุปกรณ์ภายนอกที่ใช้อีเทอร์เน็ต เช่น PLC ศูนย์ควบคุมมอเตอร์ และทรานสมิตเตอร์อัจฉริยะ ออกแบบมาสำหรับอุตสาหกรรมที่มีข้อกำหนดสูง รวมถึงการกลั่นน้ำมัน การผลิตไฟฟ้า และการทำเหมืองขนาดใหญ่ FBM 232 รองรับการแลกเปลี่ยนข้อมูลแบบเรียลไทม์ผ่านโปรโตคอลต่าง ๆ (เช่น Modbus TCP/IP) ด้วยการผสานข้อมูลจากระบบย่อยของผู้ผลิตรายอื่นเข้าสู่ฐานข้อมูลส่วนกลาง โมดูลนี้ช่วยขจัดไซโลข้อมูลและให้ผู้ปฏิบัติงานมองเห็นข้อมูลได้อย่างครอบคลุม ซึ่งจำเป็นต่อการลดเวลาหยุดทำงานที่ไม่ได้วางแผนไว้และการเพิ่มประสิทธิภาพด้านความปลอดภัยทั่วทั้งโรงงาน

การกำหนดค่าทางเทคนิค (เจาะลึก)

สถาปัตยกรรมของFBM 232ได้รับการปรับให้เหมาะสมสำหรับเครือข่ายอุตสาหกรรมที่มีความน่าเชื่อถือสูง โดยมีการออกแบบฮาร์ดแวร์เฉพาะทางเพื่อแบ่งเบาภาระการประมวลผลการสื่อสารจาก Fieldbus Processor (FCP) หลัก จึงมั่นใจได้ว่าความสมบูรณ์ของลูปควบคุมจะไม่ถูกกระทบจากปริมาณการรับส่งข้อมูลเครือข่ายที่สูง

• ความหลากหลายของโปรโตคอล: รองรับไดรเวอร์ซอฟต์แวร์หลายรูปแบบ โดยเน้นการเชื่อมต่ออีเทอร์เน็ตความเร็ว 10/100 Mbps

• รองรับการทำงานแบบสำรองซ้ำซ้อน: เมื่อติดตั้งเป็นคู่สำรอง โมดูลจะทำงานในรูปแบบแอ็กทีฟ/สแตนด์บาย หากP0926GWหลักตรวจพบความขัดข้องของฮาร์ดแวร์หรือลิงก์ โมดูลสำรองจะเข้าควบคุมภายในเวลาไม่กี่มิลลิวินาที เพื่อรักษาการตรวจสอบกระบวนการอย่างต่อเนื่อง

• การแยกวงจรและการป้องกัน: โมดูลมีการแยกทางไฟฟ้าแบบกัลวานิกระหว่างพอร์ตอีเทอร์เน็ตกับแบ็กเพลนภายใน เพื่อปกป้องแกนกลาง DCS ที่มีความไวสูงจากแรงดันไฟฟ้ากระชากชั่วขณะจากฝั่งภาคสนาม

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

FBM 232 P0926GW รองรับการเดินสายอีเทอร์เน็ตแบบสำรองซ้ำซ้อนหรือไม่?

รองรับ เพื่อให้มีการสำรองการสื่อสารอย่างสมบูรณ์ ต้องติดตั้งโมดูลFBM 232สองโมดูลในเบสเพลตแบบสำรองซ้ำซ้อน โมดูลแต่ละตัวจะเชื่อมต่อกับสวิตช์เครือข่ายอิสระ เพื่อให้มั่นใจว่าไม่มีจุดขัดข้องจุดเดียวในเส้นทางข้อมูล

ฉันจะตรวจสอบการหมดเวลาการสื่อสารผ่านไฟ LED ของโมดูลได้อย่างไร?

โมดูลมีไฟ LED "Status" รูปแบบไฟสีแดงกะพริบมักบ่งชี้ว่าการกำหนดค่าไม่ตรงกันหรือลิงก์กับอุปกรณ์ภายนอกขาดหาย โปรดดูรหัสข้อผิดพลาดเฉพาะที่เกี่ยวข้องกับ ECB (Equipment Control Block) ในI/A Series System Manager

P0926GW สามารถถอดเปลี่ยนขณะระบบทำงานได้หรือไม่?

ได้ FBM 232ได้รับการออกแบบให้รองรับการเสียบหรือถอดขณะระบบทำงาน สามารถถอดหรือเปลี่ยนได้โดยไม่ต้องตัดไฟจากเบสเพลตหรือกระทบต่อการทำงานของ FBM อื่น ๆ ในแร็กเดียวกัน

คู่มือด้านวิศวกรรมและการติดตั้ง

• การชีลด์สายเคเบิล: ใช้สายคู่บิดเกลียวมีชีลด์ (STP) Cat5e หรือ Cat6 คุณภาพสูงสำหรับการเชื่อมต่ออีเทอร์เน็ตเสมอ ตรวจสอบให้แน่ใจว่าชีลด์ต่อลงกราวด์ที่แผงแพตช์ เพื่อป้องกันสัญญาณรบกวนเข้าสู่พอร์ตสื่อสารP0926GW

• การจัดการความร้อน: เว้นระยะห่างเหนือและใต้ชุดเบสเพลตอย่างน้อย 50 mm ความร้อนสะสมมากเกินไปในตู้ปิดอาจลดค่า MTBF (Mean Time Between Failure) ของทรานซีฟเวอร์อีเทอร์เน็ต

• การจัดการที่อยู่ IP: ก่อนติดตั้งจริง ตรวจสอบให้แน่ใจว่าได้บันทึก MAC address ของFBM 232ไว้แล้ว และได้สำรอง IP address ที่สอดคล้องกันไว้ในสวิตช์ที่มีการจัดการของโรงงาน เพื่อหลีกเลี่ยงความขัดแย้งของ IP ระหว่างการทดสอบเดินระบบ

ข้อได้เปรียบด้านวิศวกรรม

FBM 232ใช้การออกแบบอุตสาหกรรมแบบเสริมความทนทาน ซึ่งมีประสิทธิภาพเหนือกว่าอุปกรณ์ IT เชิงพาณิชย์มาตรฐาน ได้รับการจัดระดับสำหรับพื้นที่อันตราย Class 1, Division 2 จึงเหมาะสำหรับการติดตั้งโดยตรงในตู้ที่ติดตั้งภาคสนาม เฟิร์มแวร์แบบ "รองรับอนาคต" ช่วยให้สามารถอัปเดตโปรโตคอลได้โดยไม่ต้องเปลี่ยนฮาร์ดแวร์ ทำให้รองรับมาตรฐานอีเทอร์เน็ตอุตสาหกรรมที่พัฒนาอย่างต่อเนื่องได้ในระยะยาว
