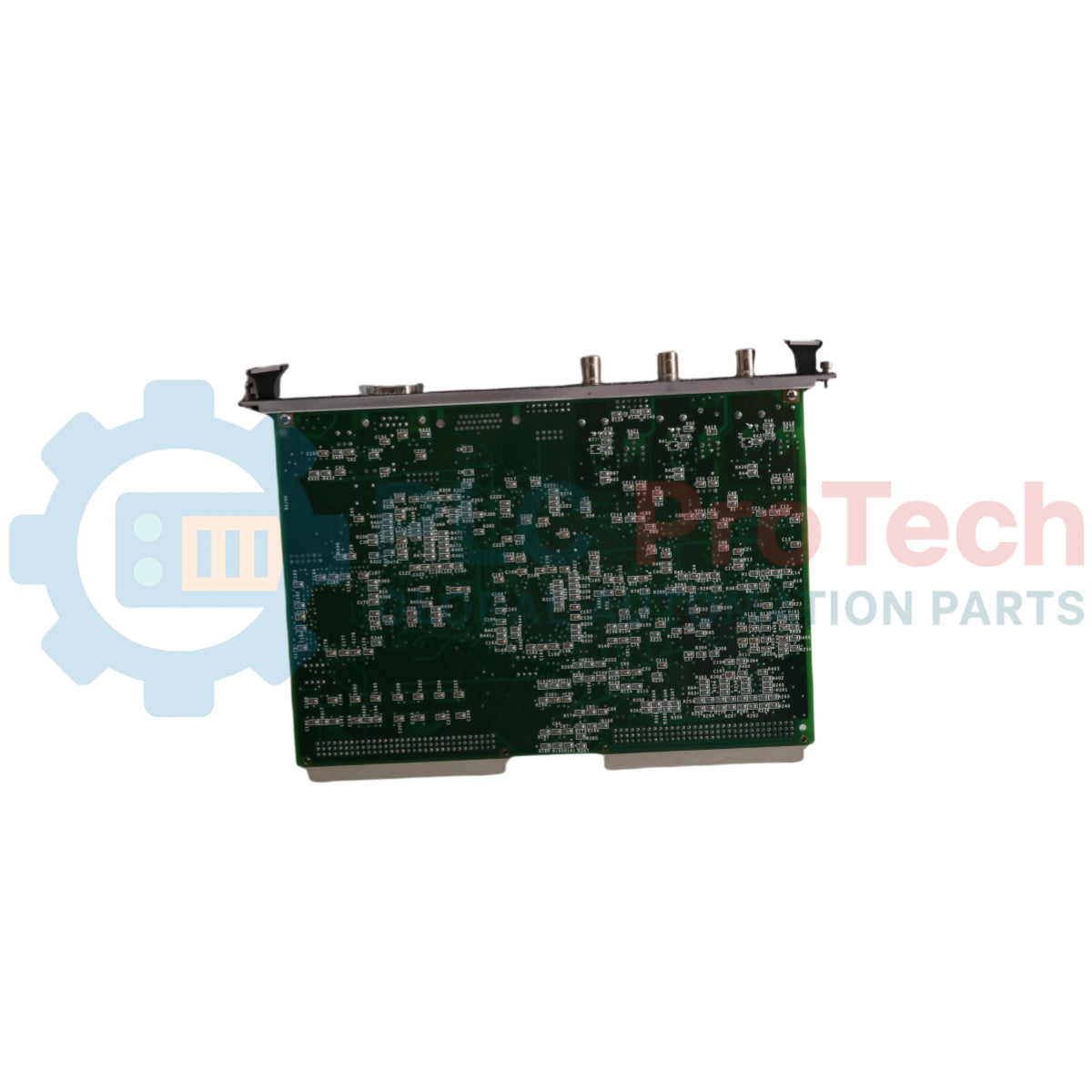

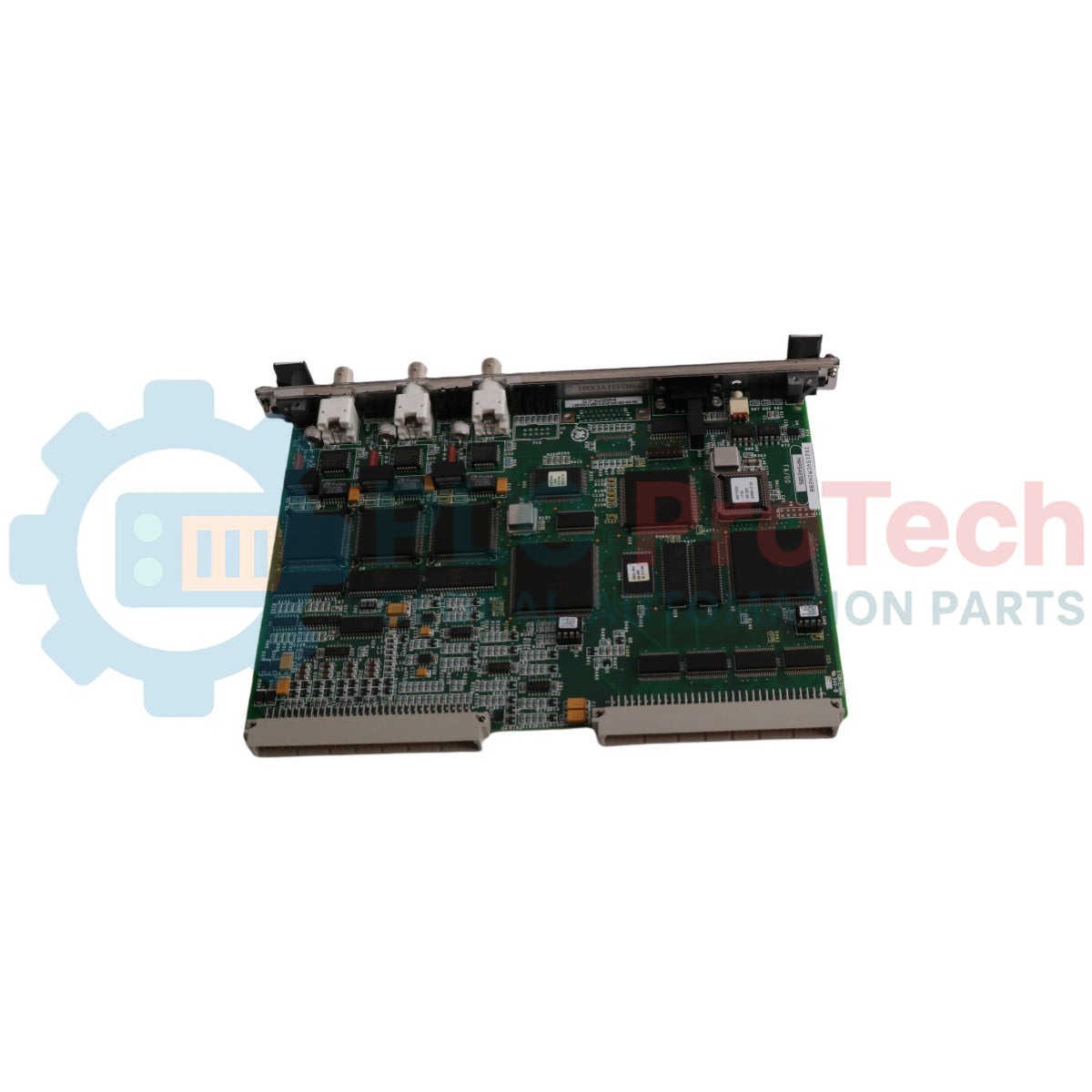

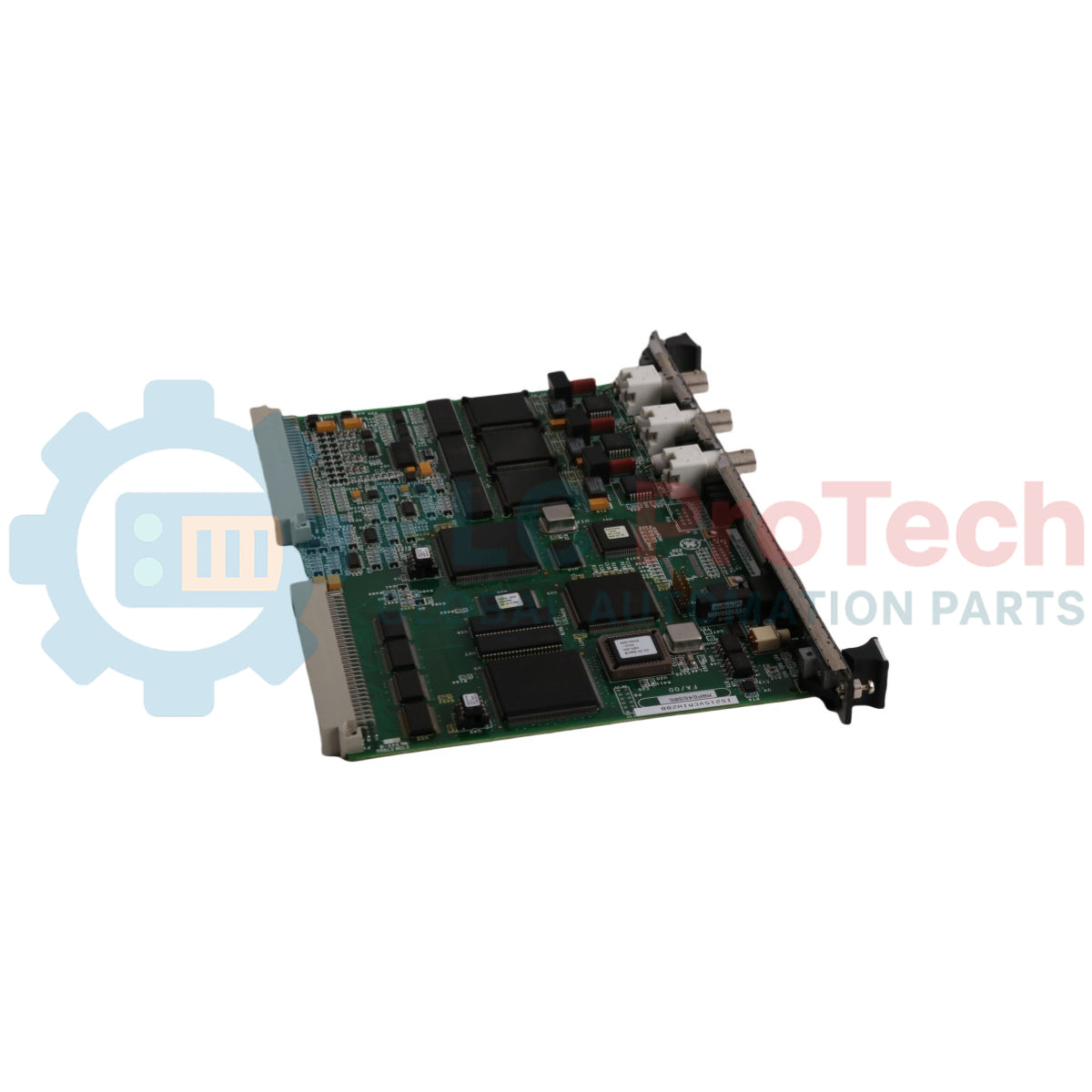

General Electric

การ์ดอินเทอร์เฟซการสื่อสาร VME Mark VI GE IS215VCMIH2B

SKU IS215VCMIH2B

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IS215VCMIH2B
Origin สหรัฐอเมริกา
Product Type: การ์ดอินเทอร์เฟซการสื่อสาร VME
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1.45 kg
Dimensions: 260 มม. x 20 มม. x 160 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

คำอธิบาย

IS215VCMIH2B ทำหน้าที่เป็นฮับอินเทอร์เฟซการสื่อสารหลักภายในชุดแร็กควบคุมของแพลตฟอร์มควบคุมกังหันอุตสาหกรรม GE Mark VI บอร์ด VME แบบช่องเสียบเดี่ยวนี้ทำหน้าที่เป็นสะพานเชื่อมสำคัญสำหรับจัดการการแปลงข้อมูลความเร็วสูงระหว่างแบ็กเพลนของแร็กควบคุมเฉพาะพื้นที่กับอุปกรณ์ตรวจสอบภายนอก สถานีผู้ควบคุมระดับซูเปอร์ไวเซอร์ หรือเซกเมนต์เครือข่ายขนาดใหญ่

ประโยชน์หลักของ IS215VCMIH2B อยู่ที่ความสามารถในการประสานลูปประมวลผลข้อมูลแบบกำหนดเวลาได้แน่นอน ซึ่งจำเป็นต่อการซิงโครไนซ์เครื่องจักรขนาดใหญ่ ด้วยการรวบรวมอินพุตสถานะดิจิทัล การเปลี่ยนแปลงพารามิเตอร์ และการวินิจฉัยลอจิกโดยตรงผ่านแบ็กเพลน VME โมดูลจะปรับสภาพพารามิเตอร์การวินิจฉัยแบบเรียลไทม์ให้อยู่ในรูปแบบเครือข่ายที่สามารถถ่ายโอนได้ โดยไม่ทำให้เกิดความคลาดเคลื่อนด้านเวลาต่องานสำคัญของคอนโทรลเลอร์ พอร์ตสื่อสารมาตรฐานที่จัดกลุ่มอยู่บนแผงด้านหน้าซึ่งติดตั้งมาในตัว ช่วยเชื่อมการทำงานควบคุมกังหันเฉพาะพื้นที่เข้ากับห้องควบคุมส่วนกลางและสถานีบันทึกข้อมูลที่ใช้อินเทอร์เฟซซอฟต์แวร์ เช่น CIMPLICITY บอร์ดนี้สร้างขึ้นตามรูปแบบการ์ด VME แบบโมดูลาร์มาตรฐาน จึงสามารถเลื่อนติดตั้งลงในช่องคอนโทรลเลอร์ที่กำหนดได้โดยตรง เพื่อให้โครงสร้างพื้นฐานถาวรที่มีความหน่วงต่ำสำหรับการจัดทำโปรไฟล์ระบบอย่างต่อเนื่อง

คุณสมบัติ

การผสานรวมระบบบัส VME: ออกแบบมาโดยเฉพาะสำหรับติดตั้งในแบ็กเพลนของแร็กคอนโทรลเลอร์ Mark VI มาตรฐาน เพื่อจัดการเส้นทางข้อมูลแบบขนาน
การประสานงานอินเทอร์เฟซแบบกำหนดเวลาได้แน่นอน: จัดการลูปการสื่อสารปริมาณมากระหว่างงานควบคุมภายใน โดยไม่ส่งผลกระทบต่อลำดับสัญญาณนาฬิกาของโปรเซสเซอร์ควบคุมกังหันเฉพาะพื้นที่
การเชื่อมต่อกับระบบกำกับดูแล: รองรับการแลกเปลี่ยนข้อมูลความเร็วสูงที่เชื่อถือได้ไปยังหน้าจอตรวจสอบส่วนกลางและเวิร์กสเตชันสำหรับการวินิจฉัยทางวิศวกรรม
สถาปัตยกรรมควบคุมที่ทนทาน: ผลิตด้วยส่วนประกอบบอร์ดเกรดอุตสาหกรรมที่มีความสมบูรณ์สูง เพื่อรักษาความสอดคล้องของลิงก์ข้อมูลภายใต้การทำงานอย่างต่อเนื่อง

การใช้งาน

ลำดับการควบคุมกังหันไอน้ำ: ติดตั้งภายในแกนคอนโทรลเลอร์ส่วนกลางของระบบ Mark VI เพื่อจัดการลูปการวินิจฉัยและสถานะสำหรับกังหันไอน้ำอุตสาหกรรมขนาดใหญ่
การจัดการโครงข่ายกังหันก๊าซ: ติดตั้งในโรงไฟฟ้าสาธารณูปโภคเพื่อเฝ้าติดตามข้อมูลป้อนกลับเชิงโครงสร้าง สมดุลโหลด และลิงก์ระบบอัตโนมัติของเครื่องกำเนิดไฟฟ้า
การตรวจสอบเครือข่ายไฟฟ้าสถานีไฟฟ้าย่อย: กระจายค่าการทำงานที่ซิงโครไนซ์จากชุดเครื่องมือวัดภาคสนามไปยังโหนด HMI ในพื้นที่และระบบบันทึกข้อมูล SCADA ส่วนกลาง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	GE Energy (General Electric)
รุ่น	IS215VCMIH2B
ซีรีส์ผลิตภัณฑ์	ระบบควบคุมกังหัน Mark VI
ประเภทโมดูล	การ์ดอินเทอร์เฟซการสื่อสาร VME
รูปแบบ / บรรจุภัณฑ์	การ์ด VME 6U แบบช่องเสียบเดี่ยว
ความเข้ากันได้ของระบบ	แร็กคอนโทรลเลอร์ Mark VI
อินเทอร์เฟซการกำหนดค่า	รองรับ CIMPLICITY
ประเภทบรรจุภัณฑ์ตู้	ตู้มาตรฐาน NEMA 1 / IP20 (โดยทั่วไปใช้กับแร็ก Mark VI)
น้ำหนักโมดูล	0.85 kg
น้ำหนักจัดส่ง (รวม)	1.45 kg
ขนาด (สูง x กว้าง x ลึก)	ประมาณ 260 mm x 20 mm x 160 mm (VME 6U มาตรฐาน)
ประเทศต้นกำเนิด	USA

แนวทางการติดตั้ง

ความปลอดภัยด้านพลังงานของระบบ: แยกแหล่งจ่าย ล็อกเอาต์ และตรวจสอบให้แน่ใจว่าได้ตัดแหล่งแรงดันไฟฟ้าที่ใช้งานทั้งหมดออกจากแชสซีแร็กควบคุม VME อย่างสมบูรณ์ ก่อนดำเนินการเปลี่ยนการ์ดหรือจับต้องอุปกรณ์ทางกายภาพ
การป้องกันไฟฟ้าสถิต: บุคลากรด้านเทคนิคต้องใช้สายรัดข้อมือป้องกันไฟฟ้าสถิตที่ต่อกราวด์อย่างสมบูรณ์ตลอดขั้นตอนการติดตั้ง เพื่อป้องกันไมโครโปรเซสเซอร์ที่ไวต่อความเสียหายและลอจิกบัสบนบอร์ดจากความเสียหายสะสม
การกำหนดแนวช่องเสียบ: จัดวางบอร์ดตามรางนำอะลูมิเนียมแนวนอนที่กำหนดในแชสซี จากนั้นกดมือจับสอด/ถอดด้านบนและด้านล่างอย่างสม่ำเสมอ จนชุดขาหลายพินด้านหลังเข้ากับซ็อกเก็ตแบ็กเพลนอย่างแน่นสนิท
การจัดการแรงดึงของสายเคเบิล: เดินสายสื่อสารเครือข่ายและสายทรานซีฟเวอร์ทั้งหมดโดยเผื่อระยะการดัดที่เพียงพอ พร้อมขันตัวยึดแผงด้านหน้าให้แน่น เพื่อป้องกันลิงก์ข้อมูลขัดข้องเป็นระยะจากแรงสั่นสะเทือนของระบบ

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

บอร์ด IS215VCMIH2B มีบทบาทหลักอะไรภายในแร็กควบคุม Mark VI

การ์ดนี้ทำหน้าที่เป็นอินเทอร์เฟซการสื่อสาร VME ส่วนกลาง โดยเชื่อมโยงตัวแปรควบคุมภายในแบ็กเพลนกับระบบตรวจสอบภายนอกและเวิร์กสเตชันของผู้ปฏิบัติงาน

การ์ดอินเทอร์เฟซ IS215VCMIH2B สามารถถอดเปลี่ยนขณะทำงานโดยที่ระบบควบคุมกังหันยังออนไลน์ได้หรือไม่

ไม่ได้ ต้องแยกแหล่งจ่ายไฟของแร็ก VME ออกและตัดไฟจนหมดก่อนใส่หรือถอดบอร์ด เพื่อป้องกันความเสียหายถาวรต่อวงจรหรือการหยุดชะงักของการทำงานของระบบ

ซอฟต์แวร์แอปพลิเคชันสำหรับการควบคุมดูแลใดที่ทำงานร่วมกับข้อมูลซึ่งประมวลผลโดยโมดูลนี้

สตรีมข้อมูลที่การ์ดสื่อสารนี้จัดการเข้ากันได้อย่างสมบูรณ์กับแพลตฟอร์มตรวจสอบทางอุตสาหกรรม รวมถึงอินเทอร์เฟซผู้ปฏิบัติงาน CIMPLICITY
