General Electric

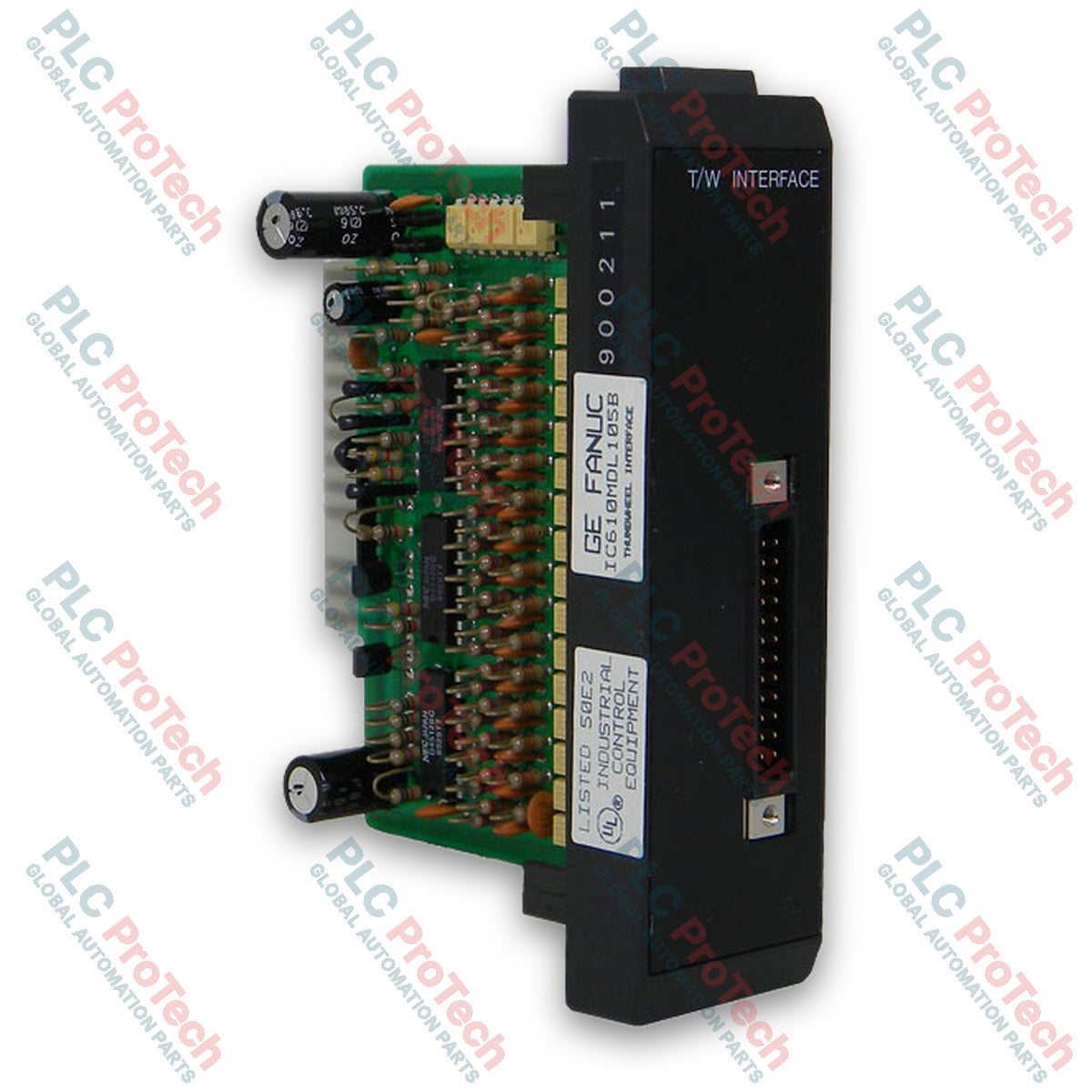

โมดูลอินเทอร์เฟซทัมบ์วีล General Electric IC610MDL105 ซีรีส์ One

SKU IC610MDL105

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: General Electric
  • Product No.: IC610MDL105
  • Origin สหรัฐอเมริกา
  • Product Type: โมดูลอินเทอร์เฟซ
  • Payment: T/T, Western Union
  • Weight: 0.45 kg
  • Dimensions: 210 x 140 x 50 mm
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

โมดูลอินเทอร์เฟซทัมบ์วีล General Electric IC610MDL105 ซีรีส์ One

ปริมาณ

Product Description

คำอธิบาย

General Electric IC610MDL105 คือ โมดูลอินเทอร์เฟซสวิตช์วงล้อเฉพาะทางที่ออกแบบมาโดยเฉพาะสำหรับใช้ในระบบคอนโทรลเลอร์ลอจิกแบบโปรแกรมได้ (PLC) Series One และ Series One Plus ของ GE โมดูลอินพุตนี้ทำหน้าที่เป็นบริดจ์ฮาร์ดแวร์โดยตรงระหว่างแผงควบคุมภายนอกกับโปรเซสเซอร์ PLC ช่วยให้ผู้ปฏิบัติงานในโรงงานปรับค่าตัวเลขที่หน้างานได้โดยไม่ต้องใช้เทอร์มินัลสำหรับเขียนโปรแกรม โมดูลประมวลผลอินพุตเลขฐานสิบเข้ารหัสแบบไบนารี (BCD) จากชุดสวิตช์วงล้อที่แยกด้วยไดโอดได้สูงสุดสี่ชุด ช่วยให้ปรับแต่งพารามิเตอร์แบบเรียลไทม์ในสภาพแวดล้อมระบบอัตโนมัติรุ่นเก่า

ออกแบบมาให้เชื่อมต่อกับสถาปัตยกรรมภายในของคอนโทรลเลอร์ได้โดยตรง GE IC610MDL105 ควบคุมการเข้าถึงค่าพรีเซ็ตของตัวตั้งเวลาและตัวนับที่อยู่ในการอ้างอิง 674 ถึง 677 โดยเฉพาะ CPU จำเป็นต้องมีโมดูลนี้ติดตั้งอยู่จริงเพื่อดำเนินการแก้ไขค่าพรีเซ็ตสำหรับแอดเดรสรีจิสเตอร์เหล่านี้ เมื่อติดตั้งทางกายภาพ โมดูลจะกำหนดการอ้างอิงคอยล์ดิสครีตแปดรายการให้กับสล็อตที่ได้รับมอบหมายโดยอัตโนมัติ เพื่อรักษาการแมปสัญญาณอย่างเป็นระบบภายในแผนผัง I/O ของ PLC

เพื่อให้จัดการข้อมูลได้รวดเร็วโดยไม่เพิ่มภาระให้การประมวลผลของ CPU ระบบ IC610MDL105 ใช้รูปแบบการสแกนแบบต่อเนื่องที่อ่านค่าจากสวิตช์วงล้อทีละหนึ่งค่าต่อรอบการสแกนของ PLC โมดูลดึงพลังงานที่จำเป็นสำหรับการตรวจจับโดยตรงจากแหล่งจ่ายไฟของหน่วยฐาน CPU หลัก จึงไม่จำเป็นต้องใช้แหล่งจ่ายไฟเสริมภายนอกสำหรับการตรวจจับลอจิกอินพุต ติดตั้งได้เฉพาะในสล็อต 2 ถึง 5 ของฐาน CPU หลัก จึงมอบโซลูชันอินพุตที่เสถียรสำหรับสถานีควบคุมผู้ปฏิบัติงานรุ่นเก่า

คุณสมบัติ

  • เชื่อมต่อชุดสวิตช์วงล้อภายนอกที่ผู้ใช้จัดหาเอง ซึ่งเข้ารหัสแบบ BCD และแยกด้วยไดโอดได้สูงสุดสี่ชุด
  • รองรับการประมวลผลด้วยฮาร์ดแวร์เพื่อแก้ไขค่าพรีเซ็ตของตัวตั้งเวลาและตัวนับในการอ้างอิง 674 ถึง 677
  • กำหนดการอ้างอิงคอยล์ดิสครีตภายในแปดรายการให้กับแต่ละสล็อตที่กำหนดภายในแผนผังหน่วยความจำ I/O ของ PLC
  • ดำเนินกระบวนการรับข้อมูลแบบหนึ่งสวิตช์วงล้อต่อหนึ่งรอบการสแกนเพื่อให้ตอบสนองข้อมูลได้รวดเร็ว
  • ทำงานโดยใช้พลังงานภายในที่ดึงโดยตรงจากรางจ่ายไฟของหน่วยฐาน CPU
  • ใช้การเชื่อมต่อสายไฟมาตรฐาน 20 ขั้วสำหรับเชื่อมต่อชุดสายไฟ

การใช้งาน

  • การบำรุงรักษา การอัปเกรดทดแทน และการซ่อมแซมระบบ PLC รุ่นเก่า GE Series One และ Series One Plus
  • สายการผลิตเครื่องจักรและบรรจุภัณฑ์อุตสาหกรรมที่ผู้ปฏิบัติงานต้องตั้งค่าจำนวนแบตช์ด้วยตนเอง
  • แผงควบคุมผู้ปฏิบัติงานในพื้นที่ที่ต้องป้อนข้อมูลด้วยมือแบบ BCD ผ่านฮาร์ดแวร์เพื่อปรับตั้งเวลา
  • ระบบกระบวนการอุตสาหกรรมที่ใช้ค่าพรีเซ็ตจากสวิตช์วงล้อแบบฮาร์ดแวร์สำหรับควบคุมแบตช์หรือรอบการทำงาน

ข้อมูลจำเพาะทางเทคนิค

ทั่วไป

พารามิเตอร์ ข้อมูลจำเพาะ
ผู้ผลิต General Electric
หมายเลขแค็ตตาล็อก / SKU IC610MDL105
ประเภทผลิตภัณฑ์ โมดูลอินเทอร์เฟซทัมป์วีล
ซีรีส์คอนโทรลเลอร์ที่เข้ากันได้ PLC GE Series One, Series One Plus
ประเทศต้นกำเนิด สหรัฐอเมริกา

พิกัดทางไฟฟ้าและแหล่งจ่ายไฟ

พารามิเตอร์ ข้อมูลจำเพาะ
การใช้พลังงานภายใน (24VDC) 90 mA (9 หน่วยโหลด)
การใช้พลังงานภายใน (9VDC) 10 mA (1 หน่วยโหลด)
แหล่งจ่ายไฟ แหล่งจ่ายไฟของฐาน CPU

พารามิเตอร์การทำงานและระบบ

พารามิเตอร์ ข้อมูลจำเพาะ
ข้อกำหนดตำแหน่งสล็อต สล็อต 2 ถึง 5 ในฐาน CPU เท่านั้น
จำนวนโมดูลสูงสุดต่อระบบ สูงสุดหนึ่งโมดูลต่อระบบควบคุม
รีจิสเตอร์ไทเมอร์/เคาน์เตอร์ที่เกี่ยวข้อง รีจิสเตอร์ 674 ถึง 677
รีจิสเตอร์ดิสครีตที่กำหนด รีจิสเตอร์คอยล์ดิสครีตภายใน 8 รายการต่อสล็อต
อัตราการรับข้อมูลต่อรอบการสแกน ชุดทัมป์วีล 1 ชุดต่อรอบการสแกน PLC
ประเภททัมป์วีลที่รองรับ เข้ารหัส BCD และแยกสัญญาณด้วยไดโอด (IN914, IN148 หรือเทียบเท่า)

ด้านกลไกและการเชื่อมต่อ

พารามิเตอร์ ข้อมูลจำเพาะ
ขั้วต่ออินเทอร์เฟซ อินเทอร์เฟซขั้วต่อ 20 ขั้ว
ขนาดสายที่แนะนำ AWG No. 23
ระยะสายเคเบิลสูงสุด 10 ฟุต (3 เมตร) ถึงกลุ่มทัมป์วีลที่อยู่ไกลที่สุด
หมายเลขชิ้นส่วนสายเคเบิลเสริม IC610CBL105A

การเชื่อมต่อ / อินเทอร์เฟซ

ข้อมูลอ้างอิงการเชื่อมต่อ ข้อกำหนดทางเทคนิค / ฟังก์ชัน
ประเภทอินเทอร์เฟซ ขั้วต่อ 20 ขั้ว
ข้อมูลจำเพาะสายไฟ ขนาดสายที่แนะนำ AWG No. 23
ระยะเดินสายสูงสุด สูงสุด 10 ฟุต (3 ม.) ถึงชุดทัมป์วีลที่อยู่ไกลที่สุด
ข้อกำหนดการชีลด์ สายเคเบิลมีชีลด์ ต่อลงกราวด์ที่อินเทอร์เฟซสำหรับพื้นที่ที่มีสัญญาณรบกวนสูง
อุปกรณ์เสริมสายเคเบิล หมายเลขชิ้นส่วน IC610CBL105A

แนวทางการติดตั้ง

  1. การตรวจสอบการตัดไฟ: ตรวจสอบให้แน่ใจว่าฐาน CPU ของ GE Series One ทั้งชุดปิดแหล่งจ่ายไฟอย่างสมบูรณ์ก่อนใส่หรือถอดโมดูล IC610MDL105
  2. กฎการเลือกสล็อต: ใส่โมดูลในสล็อต 2, 3, 4 หรือ 5 ของฐาน CPU เท่านั้น โมดูล IC610MDL105 ต้องอยู่ในฐานเดียวกับ CPU และไม่สามารถติดตั้งในฐานขยายได้
  3. การตรวจสอบข้อจำกัดด้านจำนวนระบบ: ตรวจสอบให้แน่ใจว่าติดตั้งโมดูล IC610MDL105 ในระบบ PLC เพียงหนึ่งโมดูลเท่านั้น เนื่องจากสถาปัตยกรรม Series One รองรับอินเทอร์เฟซทัมป์วีลได้สูงสุดหนึ่งชุดต่อคอนโทรลเลอร์
  4. การตรวจสอบการเดินสายและไดโอด: ตรวจสอบให้แน่ใจว่าทัมป์วีลภายนอกที่เชื่อมต่อทั้งหมดเป็นแบบเข้ารหัส BCD และติดตั้งไดโอดแยกสัญญาณ (เช่น รุ่น IN914, IN148 หรือเทียบเท่า) การวางขั้วไดโอดอย่างถูกต้องจะป้องกันเส้นทางกระแสแอบแฝงระหว่างสายสัญญาณตัวเลขของทัมป์วีล
  5. การจัดการระยะทางและสัญญาณรบกวน: รักษาระยะเดินสายระหว่างโมดูลกับชุดทัมป์วีลที่อยู่ไกลที่สุดให้อยู่ภายในขีดจำกัด 10 ฟุต (3 เมตร) ในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าสูง ให้ใช้สายตัวนำแบบมีชีลด์ (แนะนำ AWG No. 23) และต่อลงกราวด์สายระบายที่ปลายโมดูลอินเทอร์เฟซ
  6. การตรวจสอบจังหวะการทำงาน: คำนึงถึงค่าการสแกนระหว่างกลางขณะหมุนตัวเลขของทัมป์วีลด้วยมือ เนื่องจาก CPU จะอัปเดตค่าของทัมป์วีลทีละหนึ่งค่าในแต่ละรอบการสแกน
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What is the primary function of the GE IC610MDL105 module?
The GE IC610MDL105 acts as a dedicated hardware interface connecting up to four sets of external BCD thumbwheel switches to a GE Series One PLC. It enables operators to adjust internal timer and counter presets directly from a panel without external programming tools.
Which specific memory registers does the IC610MDL105 control?
The module specifically interfaces with timer and counter preset references 674 through 677. The Series One controller requires the IC610MDL105 to be present in the system to read manual hardware inputs for these specific register addresses.
Where can the IC610MDL105 be installed in a Series One rack?
The module must be installed in the CPU base unit, restricted specifically to slots 2, 3, 4, or 5. It cannot be installed in expansion racks, and only one IC610MDL105 module is permitted per total control system.
What kind of thumbwheel switches are required for connection?
The module requires standard BCD-coded (Binary Coded Decimal) thumbwheel assemblies that feature diode isolation using type IN914, IN148, or equivalent diodes on each line to prevent signal backfeeding between switch positions.
What is the maximum wiring distance for thumbwheel switches?
The maximum recommended cable length from the IC610MDL105 terminal block to the furthest group of thumbwheels is 10 feet (3 meters), using AWG No. 23 wire. Shielded cabling should be used and grounded at the interface in electrically noisy settings.
