ภาพรวมผลิตภัณฑ์

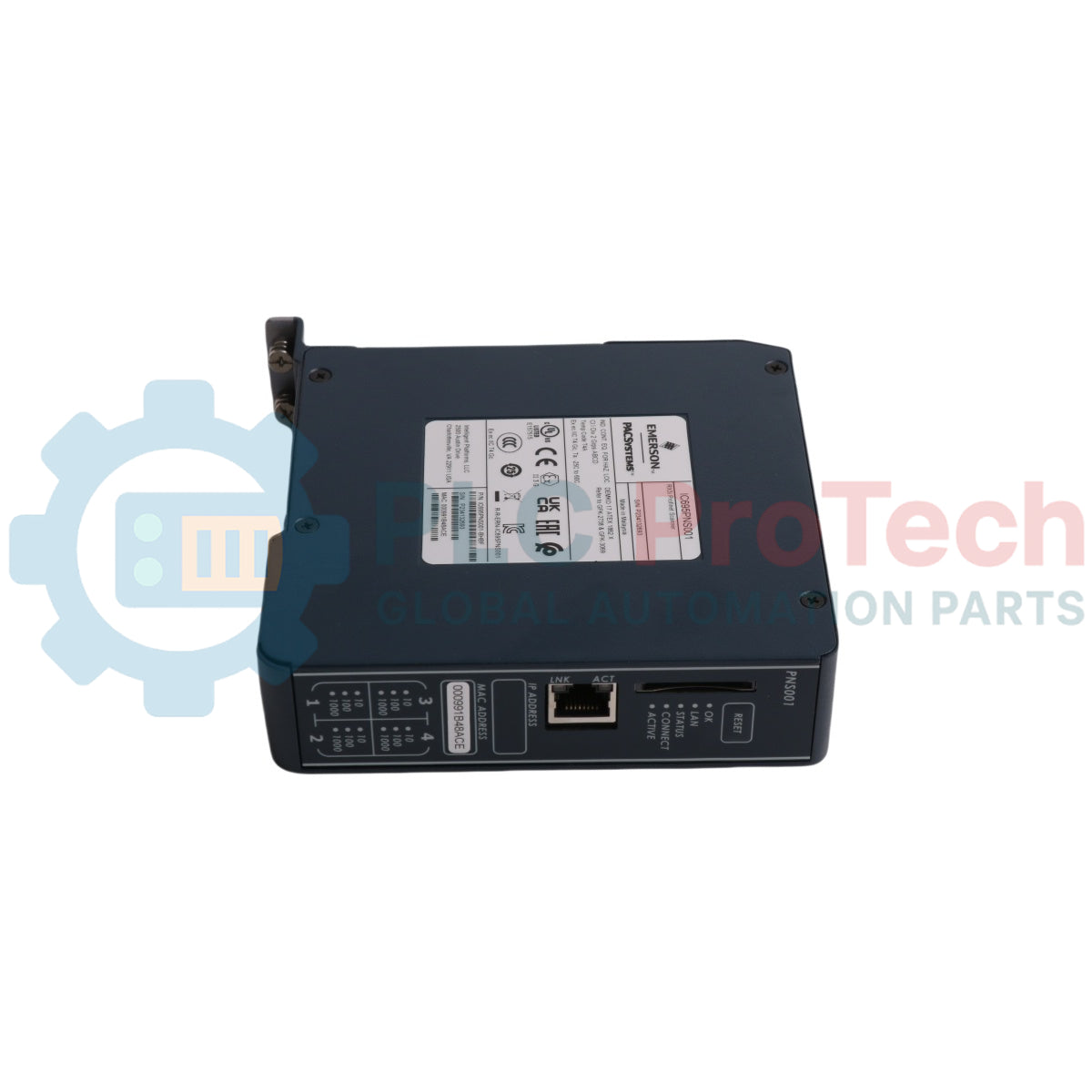

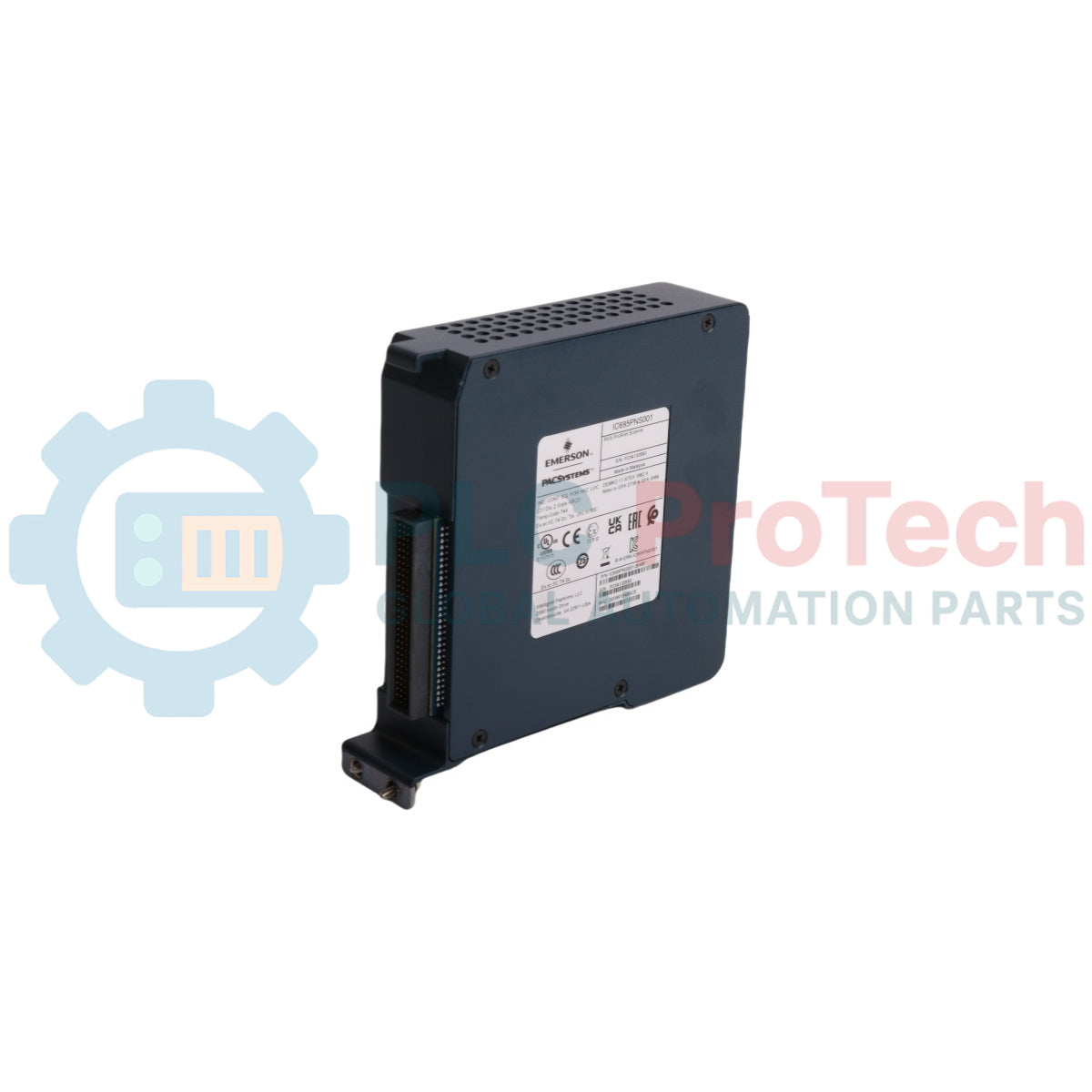

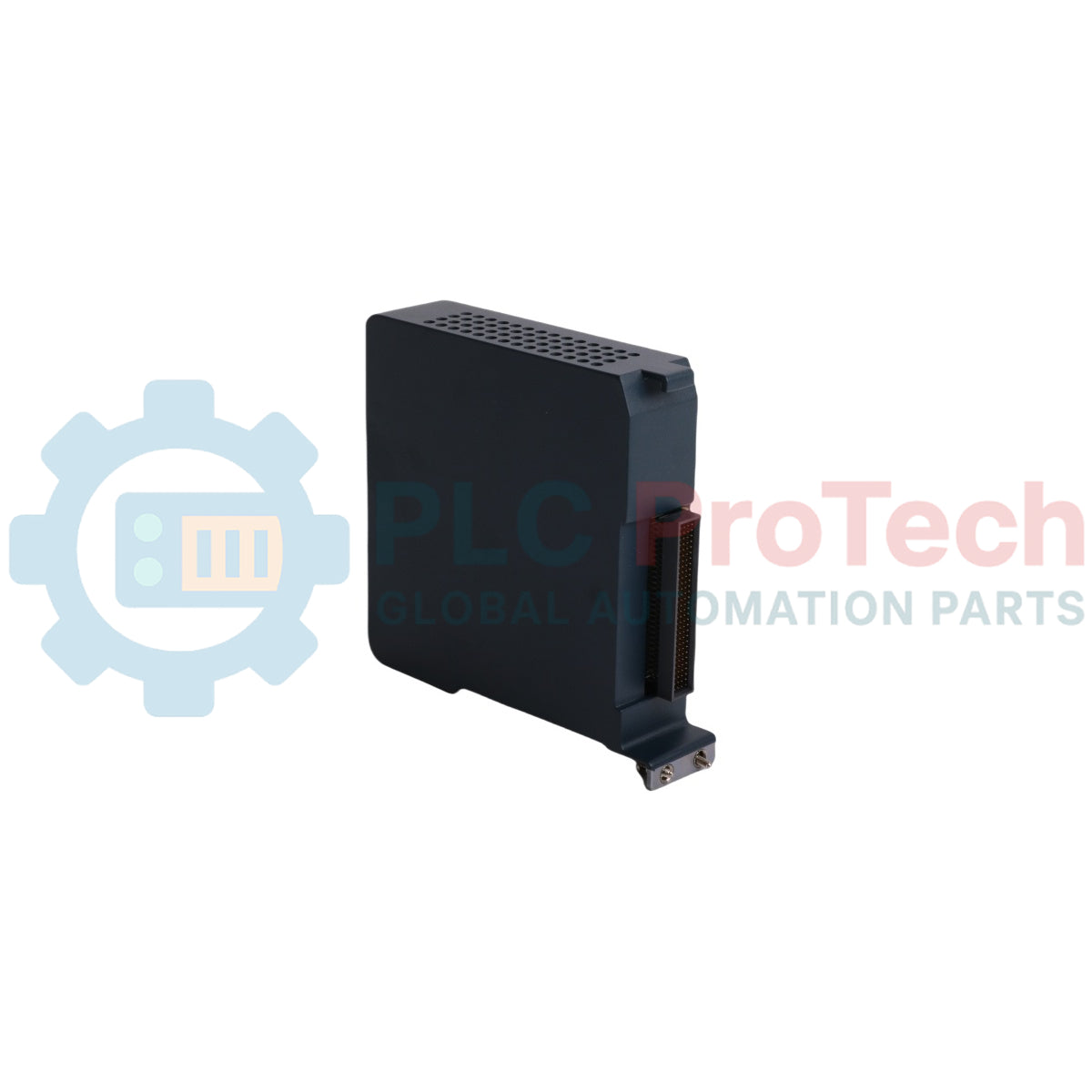

IC695PNS001CA-ABAH (IC695PNS001CA-ABAH) เป็นโมดูลสแกนเนอร์เครือข่าย PROFINET ประสิทธิภาพสูงแบบกำหนดเวลาแน่นอน ผลิตโดย General Electric สำหรับแพลตฟอร์มควบคุม PACSystems RX3i โมดูลนี้ใช้งานในอุตสาหกรรมกระบวนการที่มีความต้องการสูง เช่น โรงกลั่นปิโตรเคมี โรงไฟฟ้าสมัยใหม่ และการทำเหมืองขนาดใหญ่ โดยสร้างสถาปัตยกรรมเครือข่ายแบบกระจายศูนย์ความเร็วสูง โมดูลนี้ทำหน้าที่เชื่อมแบ็กเพลน RX3i สากลระยะไกลซึ่งมีโมดูล I/O รุ่น Series 90-30 หรือ RX3i เข้ากับคอนโทรลเลอร์ PROFINET I/O หลักโดยตรง ด้วยการดึงข้อมูลอินพุตแบบเรียลไทม์ ส่งค่าผลลัพธ์ และรักษาความแน่นอนของเวลาบน LAN ของเครือข่าย โมดูลนี้จึงลดความหน่วงระหว่างภาคสนามกับห้องควบคุมได้อย่างมาก รหัส -ABAH เฉพาะรุ่นรับรองการผสานรวมของรุ่นฮาร์ดแวร์และพื้นฐานการทำงานของเฟิร์มแวร์ที่ผ่านการรับรอง พร้อมมอบตรรกะสำรองภายในเครื่องแบบมาตรฐานเพื่อจัดการสถานะ I/O อย่างปลอดภัยเมื่อการสื่อสารกับคอนโทรลเลอร์ต้นทางขาดหาย คุณสมบัติเชิงป้องกันนี้ช่วยป้องกันการหยุดกระบวนการทั้งระบบ ลดเวลาหยุดทำงานโดยไม่คาดคิดของโรงงานได้อย่างมีนัยสำคัญ และปกป้องอุปกรณ์ภาคสนามราคาแพงจากแรงกระแทกทางกล

การกำหนดค่าทางเทคนิค

สถาปัตยกรรม IC695PNS001CA-ABAH ประกอบด้วยชั้นประมวลผลเครือข่ายคู่ที่ออกแบบมาเพื่อจัดการทราฟฟิกแบบกำหนดเวลาแน่นอนปริมาณสูงบนเครือข่ายอุตสาหกรรม ตรรกะการกำหนดค่าและเฟิร์มแวร์การทำงานรองรับคุณสมบัติทางวิศวกรรมหลักดังต่อไปนี้:

• การเคลือบแบบคอนฟอร์มัล (ส่วนต่อท้าย CA): แผงวงจรพิมพ์หลายชั้นภายในมีการเคลือบพอลิเมอร์จากโรงงาน ชั้นป้องกันนี้ช่วยเป็นฉนวนให้ส่วนประกอบบนพื้นผิวจากความชื้น ฝุ่นอนุภาคนำไฟฟ้า และสารปนเปื้อนทางเคมีในอากาศที่รุนแรง โดยเป็นไปตามมาตรฐานสิ่งแวดล้อม G3 ที่เข้มงวด

• สถาปัตยกรรมเฉพาะตามรุ่นปรับปรุง (-ABAH Build): ตัวระบุเวอร์ชันเฉพาะนี้รับรองความเข้ากันได้กับชิปสื่อสารแบ็กเพลนความหนาแน่นสูงเฉพาะรุ่น และกำหนดรุ่นบูตโหลดเดอร์ที่ติดตั้งมาจากโรงงาน ช่วยให้การแมปตรรกะภายในตรงกับตารางการกำหนดค่าของคอนโทรลเลอร์หลักอย่างสมบูรณ์ โดยไม่ทำให้เกิดข้อผิดพลาดจากรุ่นไม่ตรงกัน

• อินเทอร์เฟซโครงสร้างพื้นฐานคู่: รูปแบบฮาร์ดแวร์ประกอบด้วยอินเทอร์เฟซเครือข่ายทองแดง RJ-45 สองช่อง และสล็อต SFP (Small Form-factor Pluggable) สองช่อง การจัดวางนี้ช่วยให้วิศวกรภาคสนามกำหนดค่าโทโพโลยีแบบดาว สาย หรือวงแหวนสำรองได้ โดยใช้สายทองแดงมาตรฐานหรือลิงก์ใยแก้วนำแสงแบบมัลติโหมด/ซิงเกิลโหมดสำหรับระยะไกล

• การสลับกลับเฉพาะพื้นที่อย่างชาญฉลาด: สแกนเนอร์จะจัดการพารามิเตอร์การกำหนดค่าและสถานะของโมดูลทั้งหมดที่อยู่ในแร็กระยะไกลโดยอิสระ หากอัปลิงก์เครือข่ายหลักขัดข้อง โมดูลจะเริ่มขั้นตอนการสลับกลับเฉพาะพื้นที่ โดยบังคับให้เอาต์พุตดิสครีตและแอนะล็อกเข้าสู่สถานะปลอดภัยที่ตั้งโปรแกรมไว้ล่วงหน้า (คงสถานะล่าสุด บังคับเป็นค่าสูง หรือบังคับเป็นค่าต่ำ) เพื่อแยกโครงสร้างพื้นฐานเฉพาะพื้นที่

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

• ส่วนต่อท้าย "-ABAH" มีความสำคัญเชิงโครงสร้างอย่างไรเมื่อต้องจัดหาชุดโมดูลทดแทน

• ส่วนต่อท้าย -ABAH คือชุดระบุรุ่นผลิตภัณฑ์ที่แน่นอนซึ่งใช้โดยฝ่ายโลจิสติกส์ของโรงงาน GE เมื่อต้องเปลี่ยนยูนิตที่ขัดข้องในระบบที่อยู่ภายใต้การกำกับดูแลอย่างเข้มงวด เช่น การผลิตพลังงานนิวเคลียร์หรือวงจรสารเคมีวิกฤต การจัดหาชุดรุ่น -ABAH ที่ตรงกันทุกประการจะรับประกันว่าการปรับปรุงฮาร์ดแวร์ภายในและเฟิร์มแวร์ชั้นเริ่มต้นตรงกับค่าพื้นฐานของระบบที่ได้รับอนุมัติอย่างสมบูรณ์ จึงป้องกันการปฏิเสธการจับคู่ซอฟต์แวร์

• โมดูลนี้สามารถดำเนินการสื่อสาร PROFINET มาตรฐานผ่านลิงก์อีเทอร์เน็ตความเร็ว 10 Mbps ได้หรือไม่

• ไม่ใช่ โปรโตคอลการสื่อสาร PROFINET แบบกำหนดเวลาแน่นอนที่ใช้งานอยู่ต้องการความเร็วลิงก์เครือข่ายขั้นต่ำ 100 Mbps หรือ 1000 Mbps แม้พอร์ตทางกายภาพจะเจรจาความเร็วลงมาเป็น 10 Mbps โดยอัตโนมัติได้ แต่แบนด์วิดท์ที่ต่ำกว่านี้จำกัดเฉพาะการรับส่งข้อมูลอีเทอร์เน็ตเบื้องหลังที่ไม่สำคัญ เช่น การทำงาน PING พื้นฐานของเครือข่าย

• เหตุใดความไม่ตรงกันของโมดูลจึงไม่ทำให้เกิดความขัดข้องด้านการกำหนดค่าระบบสำหรับการ์ดบางประเภทในแร็กระยะไกล

• สแกนเนอร์จะจัดประเภทส่วนประกอบปลายทางตามคลาสจำแนกทั่วไป หากการ์ดที่ติดตั้งจริงอยู่ในคลาสการทำงานเดียวกันทุกประการกับการ์ดที่ระบุไว้ในการกำหนดค่าซอฟต์แวร์ (เช่น การเปลี่ยนโมดูลดิจิทัลอินพุตที่มีความหนาแน่นต่างกันแต่ยังอยู่ในคลาสอินพุตเดียวกัน) สแกนเนอร์จะข้ามการเรียกใช้ทริกเกอร์ความขัดข้องจากความไม่ตรงกันในตารางความขัดข้องของคอนโทรลเลอร์

ขั้นตอนวิศวกรรมภาคสนามและการทดสอบเดินระบบ

ข้อจำกัดด้านการติดตั้งเชิงกลของแบ็กเพลนแบบติดตั้งถาวร

โมดูลนี้ไม่รองรับการสับเปลี่ยนขณะทำงาน หรือการใส่และถอดขณะที่มีการจ่ายไฟให้ Universal Backplane ให้ปิดแหล่งจ่ายไฟหลักของแร็กทั้งหมดก่อนติดตั้งยูนิต การ์ดต้องติดตั้งเฉพาะในสล็อต 1 หรือ 2 ของ Universal Backplane แบบ 7, 12 หรือ 16 สล็อต หรือในสล็อต 6 ของรุ่น 7 สล็อตเท่านั้น จัดแนวการ์ดให้ตรงอย่างแม่นยำ สอดตะขอหมุนด้านบนด้านหลังเข้ากับร่องที่ตรงกันบนขอบด้านบนของรางแบ็กเพลน แล้วหมุนส่วนล่างของการ์ดเข้าด้านในอย่างแน่นหนาจนขั้วต่อ PCI ความหนาแน่นสูงเสียบเข้าที่จนสุด ขันสกรูเครื่องจักรในตัวที่ฐานของแผงหน้าเข้ากับรางกราวด์ของแบ็กเพลน เพื่อป้องกันการหลุดจากแรงสั่นสะเทือน

สถาปัตยกรรมเครือข่ายและกฎการป้องกันลูป

เมื่อต่อโครงสร้างสวิตช์เครือข่ายผ่านพอร์ตทั้งสี่ ห้ามเชื่อมต่ออินเทอร์เฟซตั้งแต่สองพอร์ตขึ้นไปบนโมดูลสแกนเนอร์เดียวกัน ไม่ว่าโดยตรงหรือโดยอ้อม เข้ากับอุปกรณ์สวิตช์เครือข่ายภายนอกจริงตัวเดียวกัน พอร์ตเครือข่ายแต่ละพอร์ตบนโมดูลทำงานบนช่องสัญญาณสื่อสารที่เป็นอิสระจากกันโดยสิ้นเชิง การสร้างลูปขนานโดยไม่ตั้งใจจะทำให้โดเมนบรอดคาสต์ PROFINET มีทราฟฟิกท่วม ส่งผลให้การสื่อสารผ่านลิงก์ I/O ระยะไกลล่มลงทันที สำหรับโทโพโลยีแบบวงแหวน ตรวจสอบให้แน่ใจว่าโครงสร้างวงแหวนเครือข่ายอยู่ภายใต้การควบคุมของการกำหนดค่ามาสเตอร์ PROFINET Media Redundancy Protocol (MRP) อย่างถูกต้อง

คำแนะนำด้านการเดินสายและการต่อลงกราวด์สำหรับแหล่งจ่ายไฟ DC ของ RX3i

เมื่อใช้งานโมดูลนี้ร่วมกับแหล่งจ่ายไฟ DC ของ RX3i (เช่น IC695PSD140) ต้องต่อด้านลบของอินพุต 24 VDC เข้ากับกราวด์ดินโดยตรง หากไม่สร้างจุดอ้างอิงนี้ อาจทำให้เกิดความขัดข้องเฉพาะจุดของแหล่งจ่ายไฟ โดยไฟ LED แสดงความขัดข้องของ P/S จะสว่างบนแหล่งจ่ายไฟข้างเคียงที่ไม่ได้จ่ายไฟ ส่งผลให้การจ่ายไฟไปยังโมดูลแบ็กเพลนภายในถูกตัดระหว่างลำดับการเริ่มต้นระบบ
