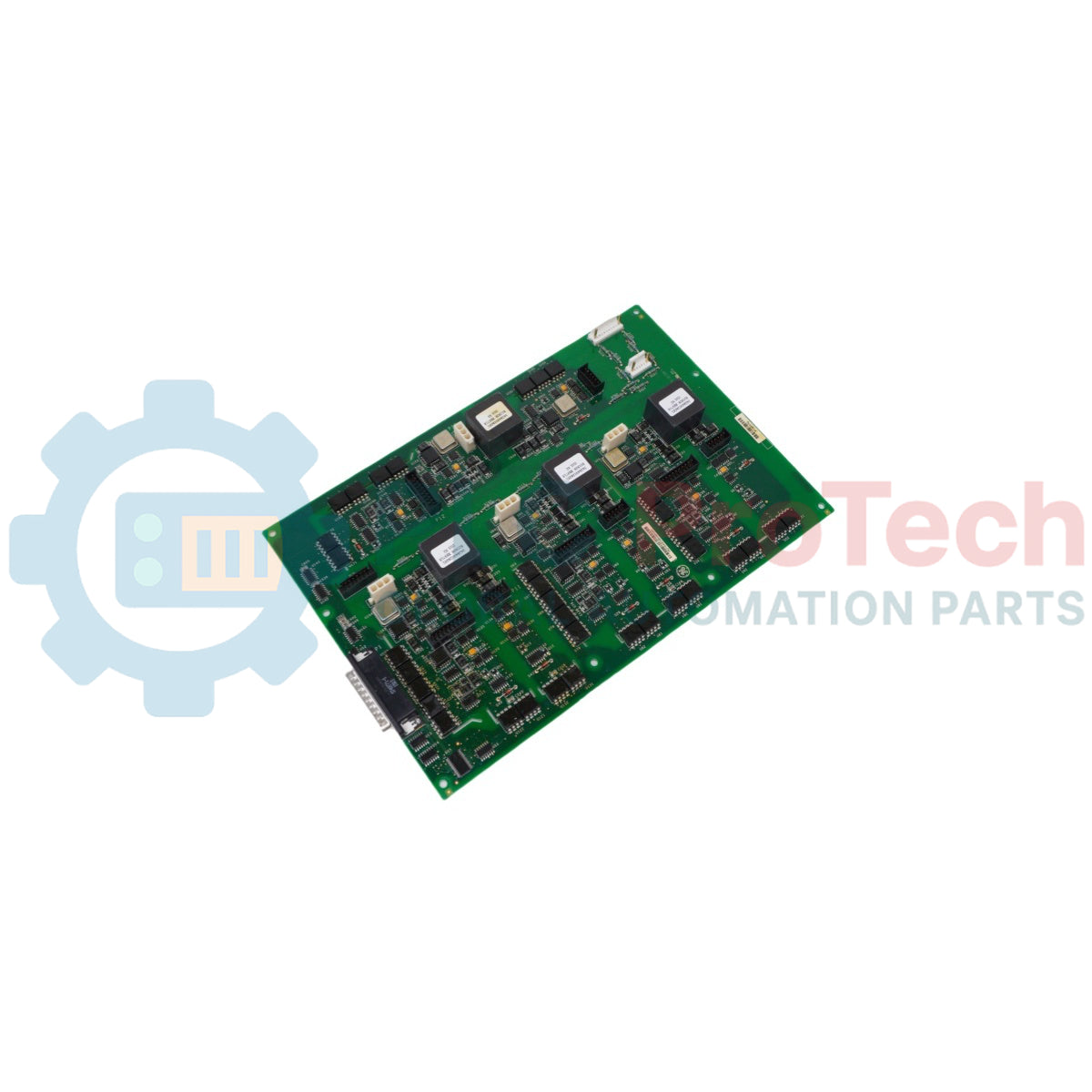

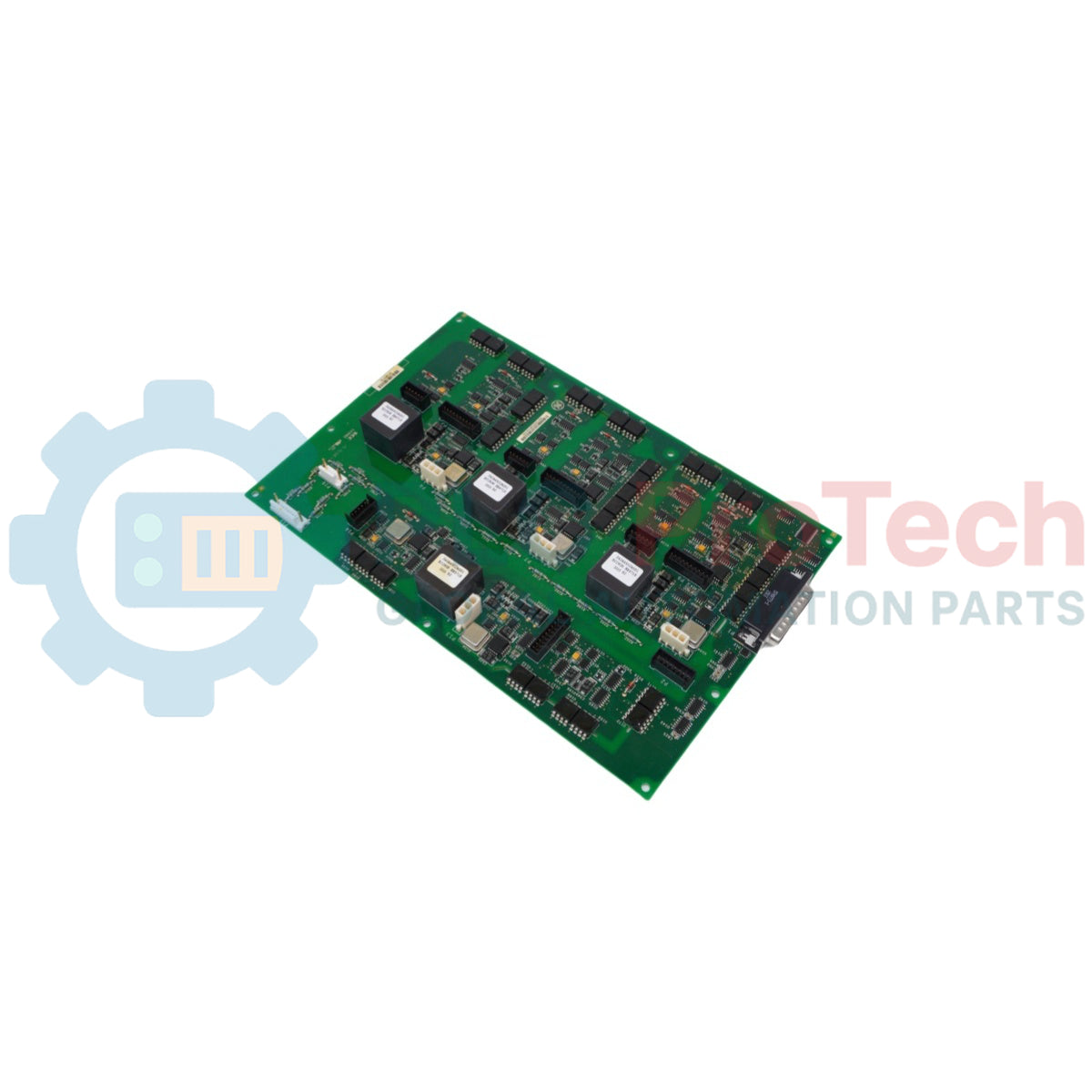

General Electric IS210AEDBH4A Mark VIe การ์ดอินเทอร์เฟซบริดจ์

SKU IS210AEDBH4A

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IS210AEDBH4A
Country of origin:สหรัฐอเมริกา
Product Type: บอร์ดอินเทอร์เฟซบริดจ์
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1850g
Dimensions: 130 มม. x 130 มม. x 85 มม. (H x W x D)
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

IS210AEDBH4A เป็นการ์ดอินเทอร์เฟซบริดจ์เฉพาะทางที่ GE ออกแบบมาสำหรับชุดระบบควบคุม Mark VIe บอร์ดนี้ทำหน้าที่เป็นอุปกรณ์อินเทอร์เฟซบริดจ์ความน่าเชื่อถือสูง โดยให้การปรับสภาพลิงก์ฮาร์ดแวร์ภายในกรอบการจัดการของระบบกังหันก๊าซและกังหันไอน้ำ IS210AEDBH4A มีการติดตั้งส่วนประกอบทั้งบนพื้นผิวด้านหน้าและด้านหลัง รวมถึงวงจรรวมมากกว่า 175 ตัว เช่น ชิปหน่วยความจำอ่านอย่างเดียวและชิปกำเนิดการสั่น เพื่อให้มีการแยกทางไฟฟ้าและความน่าเชื่อถือของสัญญาณสูงสุด บอร์ดนี้จึงติดตั้งหม้อแปลงพัลส์ Bicron เฉพาะทางจำนวน 4 ตัว ซึ่งออกแบบมาให้เป็นไปตามพารามิเตอร์ระดับฉนวนพื้นฐาน (BIL) ที่เข้มงวด ชุดประกอบทางกายภาพใช้เทคนิคการสร้างแบบโมดูลาร์พิเศษ โดยมีจุดจัดวางที่เจาะไว้ล่วงหน้าและช่องฉนวนเฉพาะซึ่งติดตั้งโมดูลรวมตลอดแนว

คุณสมบัติ

ทำหน้าที่เป็นบอร์ดอินเทอร์เฟซบริดจ์เฉพาะทางภายในสถาปัตยกรรมควบคุมกังหัน
ใช้รูปแบบการประกอบฮาร์ดแวร์แบบโมดูลาร์ที่เป็นเอกลักษณ์ตามกรอบซีรีส์ IS210
ติดตั้งส่วนประกอบบนพื้นผิวทั้งสองด้าน โดยมีวงจรรวมมากกว่า 175 ตัว
ผสานหม้อแปลงพัลส์โหมดสวิตช์แบบหุ้มผนึกของ Bicron จำนวน 4 ตัว ซึ่งมีเครื่องหมาย B9178
รองรับเกณฑ์ฉนวนทนแรงดันสูงที่มีความทนทานสูง โดยรองรับระดับการทดสอบ Hipot ที่ 5 KVAC
รองรับการปรับสภาพสัญญาณความถี่สูงในช่วงความถี่สวิตช์ตั้งแต่ 10KHz ถึง 500 KHz
ติดตั้งตัวต้านทานฟิล์มโลหะ 20 ตัวบนพื้นผิวด้านหน้าเพื่อควบคุมเส้นทางวงจรอย่างแม่นยำ
มีขั้วต่อสายภาคสนามแบบทำมุมฉากเฉพาะทาง พร้อมเฮดเดอร์พินแนวตั้งหลายชุด

การใช้งาน

การเชื่อมต่อระบบบริดจ์ของกังหันก๊าซและกังหันไอน้ำ
วงจรแยกสัญญาณด้วยหม้อแปลงพัลส์ความน่าเชื่อถือสูง
การเดินสายไฟและสัญญาณของแผงควบคุม Mark VIe
ระบบอัตโนมัติด้านโทรมาตรของกังหันในโรงไฟฟ้าขนาดสาธารณูปโภค

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิตเดิม	GE (General Electric)
หมายเลขรุ่น	IS210AEDBH4A (ข้อมูลอ้างอิงอื่น: IS210AEDBH4AGD)
ซีรีส์	ระบบ Mark VI / Mark VIe
ประเภทผลิตภัณฑ์	การ์ดอินเทอร์เฟซบริดจ์
ผู้ผลิตหม้อแปลง	Bicron
เครื่องหมายรุ่นหม้อแปลง	B9178
ประเภทหม้อแปลง	หม้อแปลงโหมดสวิตช์ / หม้อแปลงพัลส์แบบหุ้มผนึก
ระดับ Hipot	5 KVAC
ช่วงความถี่สวิตช์	10KHz ถึง 500 KHz
วงจรรวมทั้งหมด	มากกว่า 175 ตัว (รวมชิปหน่วยความจำอ่านอย่างเดียวและชิปกำเนิดการสั่น)
ตัวต้านทานฟิล์มโลหะ	20 ตัว (บนพื้นผิวด้านหน้า)
ตำแหน่งที่เจาะบนบอร์ด	9 ตำแหน่ง
ปลั๊ก	ปลั๊ก 4 ตัว (ตัวละ 3 ตำแหน่ง)

การเชื่อมต่อ/อินเทอร์เฟซ

ขั้วต่อ / ส่วนประกอบอินเทอร์เฟซ	ฟังก์ชัน / คำอธิบายทางเทคนิค
ขั้วต่อสายแบบทำมุมฉาก	อินเทอร์เฟซการเชื่อมต่อสัญญาณสำหรับงานหนัก มีเครื่องหมาย 574 9771-1 1301
ขั้วต่อเฮดเดอร์	เฮดเดอร์ 2 ชุดที่มี 4 หรือ 6 ตำแหน่ง จับคู่กับพินแนวตั้งชุดละ 2 พิน
ขั้วต่อพินแนวตั้งตัวผู้	อินเทอร์เฟซตัวผู้แนวตั้ง 9 ชุด ขนาดตั้งแต่ 6 พินถึง 10 พิน
ปลั๊กสามตำแหน่ง	ปลั๊กแยกอิสระ 4 ตัว แต่ละตัวมีตำแหน่งจัดแนวที่ใช้งานได้ 3 ตำแหน่ง

แนวทางการติดตั้ง

การจัดแนวทางกล: ยึดบอร์ดอินเทอร์เฟซบริดจ์ให้แน่นหนาโดยใช้ตำแหน่งจัดวางที่เจาะจากโรงงานทั้ง 9 ตำแหน่ง และตรวจสอบว่าช่องทั้งหมดของบอร์ดและส่วนประกอบที่ติดตั้งไม่ชนกับรางตู้ที่อยู่ใกล้เคียง
การเชื่อมต่อสาย: เชื่อมต่อสายข้อมูลหลักเข้ากับขั้วต่อสายแบบทำมุมฉาก (มีเครื่องหมาย 574 9771-1 1301) บนพื้นผิวด้านหน้าของการ์ด
การกำหนดค่าพิน: ต่อสายโทรมาตรต่อพ่วงเข้ากับเฮดเดอร์พินตัวผู้แนวตั้งทั้ง 9 ชุดตามแผนผังการเดินสายของระบบ โดยเลือกการกำหนดค่าให้ตรงกับจำนวนพินตั้งแต่ 6 ถึง 10 พิน
การตรวจสอบฉนวนไฟฟ้า: ตรวจสอบให้แน่ใจว่าฮาร์ดแวร์โดยรอบอยู่ห่างจากบริเวณหม้อแปลงพัลส์แรงดันสูง เพื่อคงความสามารถด้านฉนวนระดับ 5 KVAC Hipot และ BIL อย่างปลอดภัย

FAQ

อินเทอร์เฟซการ์ดนี้ใช้รูปแบบการประกอบประเภทใด

อุปกรณ์นี้ใช้รูปแบบการประกอบแบบโมดูลาร์พิเศษแทนการจัดวางแบบซีรีส์มาตรฐาน ซึ่งระบุได้จากคำนำหน้าหมายเลขชิ้นส่วน IS210 อันเป็นเอกลักษณ์

หม้อแปลง Bicron บนบอร์ดมีพิกัดเฉพาะเท่าใด

หม้อแปลงสวิตช์โหมด/พัลส์แบบหุ้มผนึกจำนวนสี่ตัว (ระบุว่า B9178) ได้รับการออกแบบให้มีพิกัด BIL เพื่อความน่าเชื่อถือสูง โดยมีระดับ Hipot 5 KVAC และความถี่สวิตช์ขณะทำงานอยู่ระหว่าง 10KHz ถึง 500 KHz

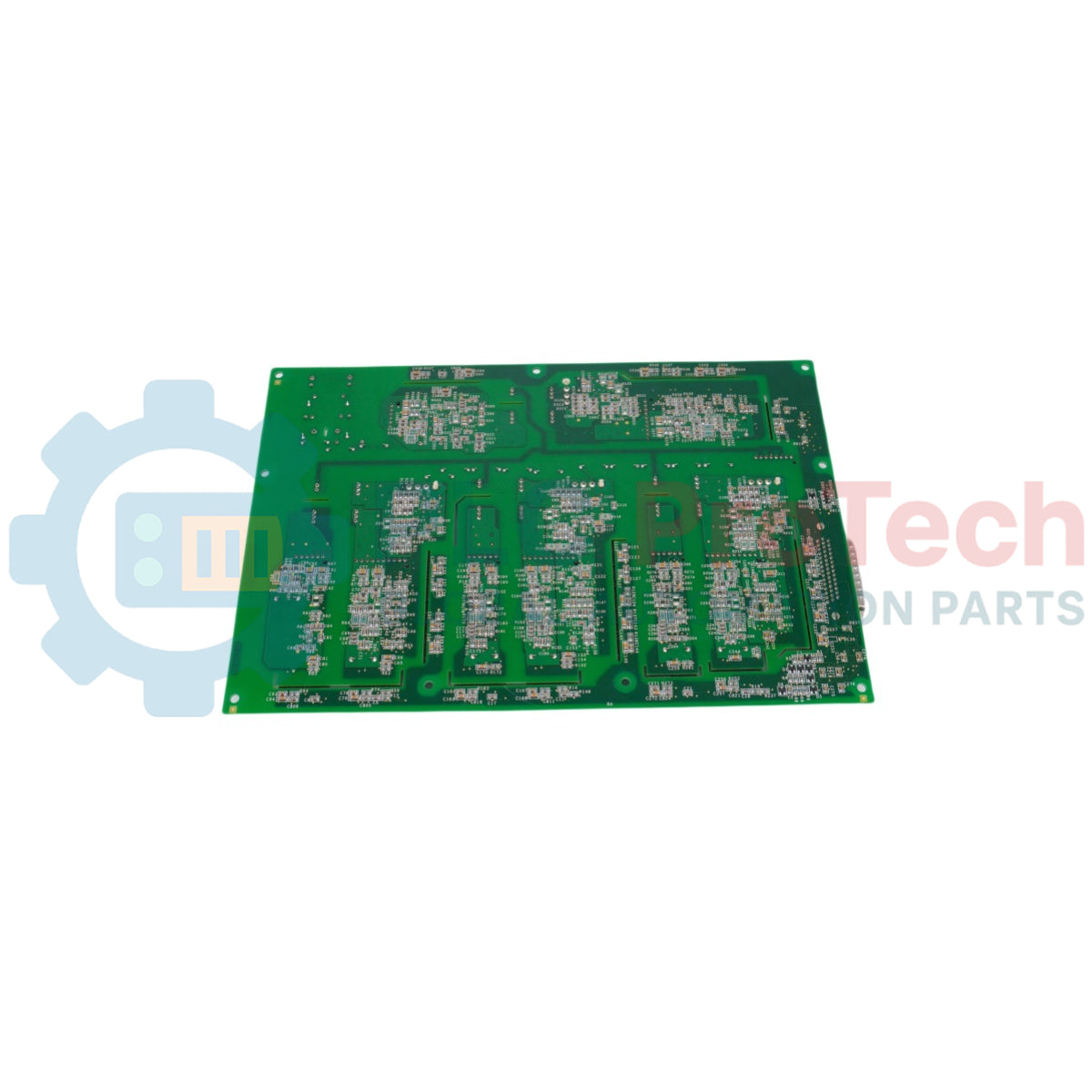

ส่วนประกอบต่างๆ กระจายอยู่บนพื้นผิวด้านหน้าและด้านหลังของบอร์ดอย่างไร

พื้นผิวด้านหน้าประกอบด้วยตัวต้านทาน ตัวเก็บประจุ ไดโอด ทรานซิสเตอร์ และวงจรรวมมากกว่า 175 ตัว ส่วนพื้นผิวด้านหลังมีตัวเก็บประจุและตัวต้านทานเป็นหลัก แต่ยังมีไดโอดและทรานซิสเตอร์รองด้วย

โมดูลนี้มีขั้วต่อปลั๊กและตำแหน่งจำนวนเท่าใด

โมดูลนี้ติดตั้งชุดปลั๊กสี่ชุด โดยแต่ละชุดมีตำแหน่งฮาร์ดแวร์ที่แตกต่างกันสามตำแหน่ง
