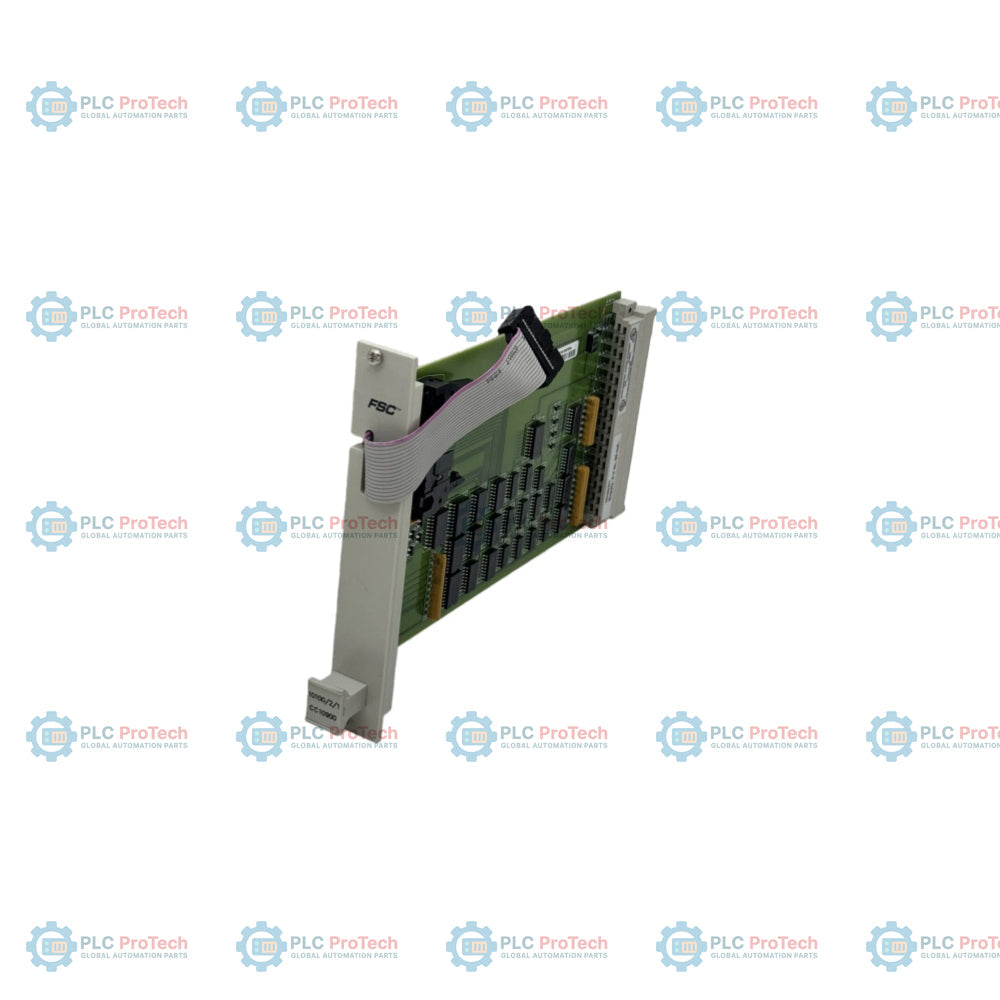

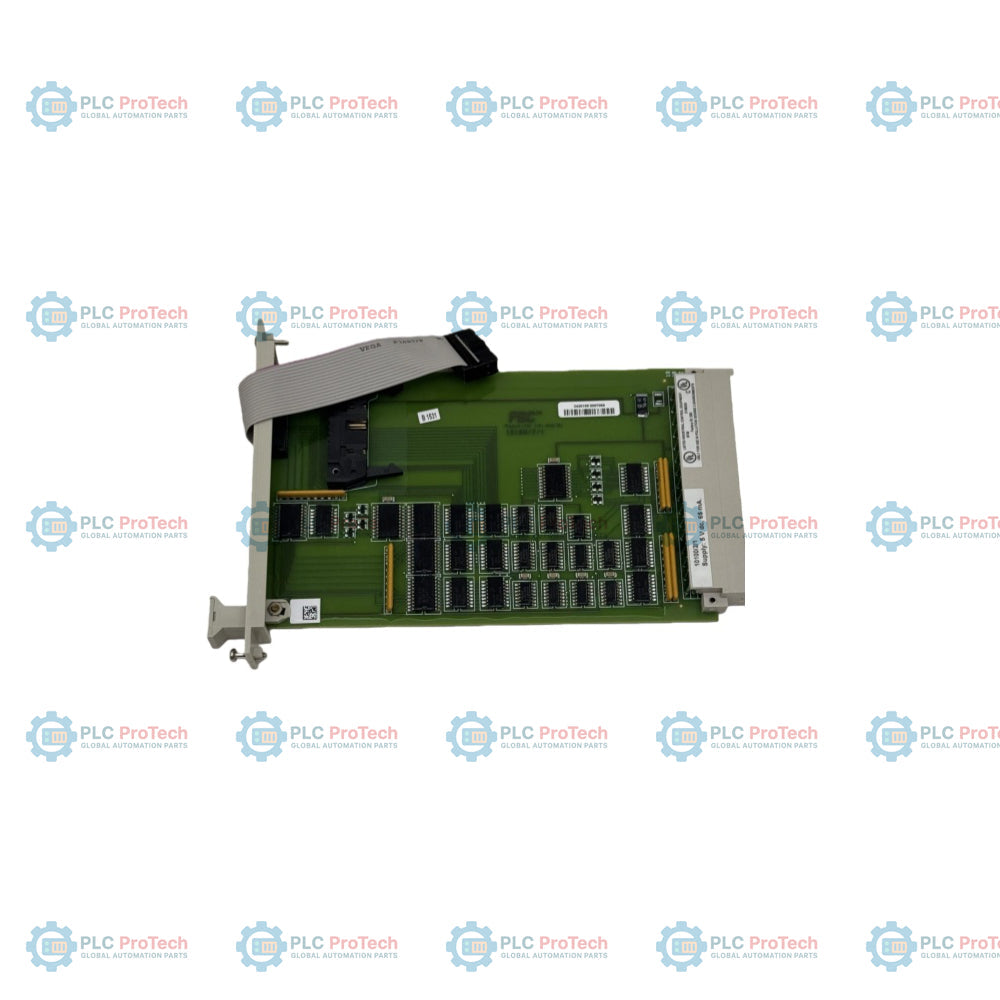

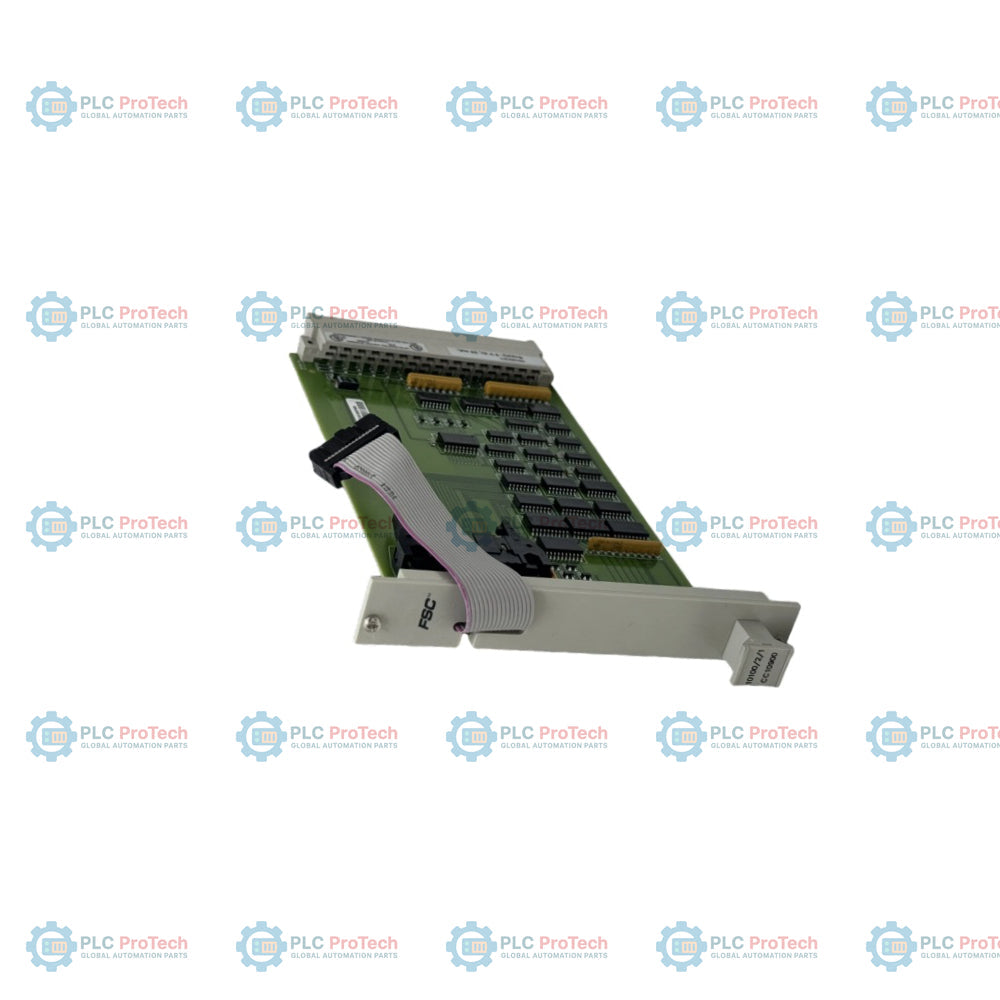

Honeywell 10100/2/1 โมดูลไดรเวอร์บัสแนวนอน FSC

ภาพรวมผลิตภัณฑ์

10100/2/1 (10100/2/1) คือโมดูล ตัวขับบัสแนวนอน ที่มีความสมบูรณ์ในการทำงานสูง ผลิตโดย Honeywell สำหรับระบบ Fail-Safe Control (FSC) โมดูลนี้ทำหน้าที่เป็นสะพานสื่อสารสำคัญภายในสถาปัตยกรรมแร็ก FSC โดยจัดการการไหลของข้อมูลความเร็วสูงผ่านแบ็กเพลนแนวนอน ออกแบบมาโดยเฉพาะสำหรับ ระบบหยุดฉุกเฉิน (ESD) ระบบตรวจจับไฟและก๊าซ (F&G) และระบบจัดการหัวเผา (BMS) โดย 10100/2/1 ช่วยให้มั่นใจได้ว่าสัญญาณที่มีความสำคัญต่อความปลอดภัยจะถูกส่งระหว่างโมดูล I/O และโปรเซสเซอร์กลางด้วยความแม่นยำที่กำหนดได้ การรักษาความสมบูรณ์ทางไฟฟ้าของสัญญาณบัสช่วยป้องกันข้อมูลเสียหายและการหมดเวลาการสื่อสาร ทำให้ระบบความปลอดภัยยังคงทำงานได้อย่างเต็มประสิทธิภาพและพร้อมเปลี่ยนเข้าสู่สถานะปลอดภัยเมื่อกระบวนการทำงานเบี่ยงเบนจากภาวะปกติ

ตารางพารามิเตอร์ทางเทคนิคโดยละเอียด

ตารางต่อไปนี้แสดงข้อกำหนดทางไฟฟ้าและทางกลที่แม่นยำของ 10100/2/1 เพื่อให้มั่นใจว่าการออกแบบระบบและการจัดวางตู้เป็นไปอย่างถูกต้อง

คำถามที่พบบ่อยเกี่ยวกับการผสานรวมระบบและโทโพโลยีบัส

10100/2/1 มีหน้าที่เฉพาะอะไรในแร็ก FSC?10100/2/1 ทำหน้าที่เป็นตัวขยายและบัฟเฟอร์สัญญาณสำหรับแบ็กเพลนแนวนอน ช่วยให้พัลส์การสื่อสารดิจิทัลอยู่ภายในช่วงแรงดันไฟฟ้าที่กำหนดตลอดความกว้างของแร็ก ป้องกันการเสื่อมสภาพของสัญญาณซึ่งอาจทำให้เกิดข้อผิดพลาด "ไม่พบโมดูล" หรือข้อผิดพลาด I/O เป็นระยะ

ตัวเลือกสายเคเบิลที่แตกต่างกัน (A1, A21, A22) ส่งผลต่อการใช้พลังงานของโมดูลอย่างไร?การใช้พลังงานจะขึ้นอยู่กับโหลดและความยาวของสายบัสที่เชื่อมต่อกับตัวขับ การกำหนดค่า สาย A22 ใช้กระแสไฟฟ้าสูงกว่า (65 mA) เมื่อเทียบกับตัวเลือก A1/A21 (35 mA) เนื่องจากต้องรองรับโหลดทางไฟฟ้าที่เพิ่มขึ้นเพื่อขับสัญญาณผ่านระยะทางที่ไกลขึ้นหรือการเชื่อมต่อระหว่างแร็กที่ซับซ้อนยิ่งขึ้น

โมดูลนี้ได้รับการรับรองสำหรับใช้ในระบบเครื่องมือวัดเพื่อความปลอดภัย (SIS) หรือไม่?ได้รับ โมดูล 10100/2/1 มีการรับรอง TUV และ UL ซึ่งยืนยันความเหมาะสมสำหรับใช้ในระบบความปลอดภัยที่ต้องมีความพร้อมใช้งานสูง การออกแบบเป็นไปตามหลักการทำงานแบบปลอดภัยเมื่อเกิดความขัดข้องที่เข้มงวด ซึ่งจำเป็นสำหรับสภาพแวดล้อมที่ได้รับการจัดระดับ SIL

แนวทางการติดตั้งและการนำไปใช้งานทางวิศวกรรม

• คุณภาพไฟเลี้ยงแบ็กเพลน: 10100/2/1 มีความไวต่อคุณภาพไฟเลี้ยงสูง ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟ 5 VDC มีส่วนประกอบริปเปิลต่ำกว่า 50 mV p-p สัญญาณรบกวนที่มากเกินไปบนสายไฟอาจรบกวนลอจิกการกำหนดเวลาของตัวขับบัส และอาจทำให้เกิดข้อผิดพลาดในการซิงโครไนซ์ทั่วทั้งแร็ก FSC

• การจัดสรรพื้นที่แร็ก: โมดูลนี้ใช้พื้นที่ 4 TE (ระยะพิทช์แนวนอน) และ 3 HE (หน่วยแนวตั้ง) เมื่อวางแผนผังแร็ก ตรวจสอบให้แน่ใจว่าติดตั้งตัวขับบัสในตำแหน่งที่ถูกต้องตามคู่มือวิศวกรรม FSC ของ Honeywell โดยทั่วไปจะติดตั้งไว้ที่จุดเริ่มต้นของเซกเมนต์บัส เพื่อให้โมดูลปลายทางได้รับความแรงสัญญาณที่เหมาะสมที่สุด

• ความสมบูรณ์ของการเชื่อมต่อสายเคเบิล: เมื่อเชื่อมต่อสายบัส A1, A21 หรือ A22 ให้ตรวจสอบว่าขั้วต่อเสียบเข้าที่จนสุดและคลิปล็อกยึดอยู่ในตำแหน่ง สายบัสที่เชื่อมต่อไม่แน่นอาจทำให้ระบบความปลอดภัยหยุดทำงานเป็นครั้งคราว หรือเกิดสัญญาณเตือน "สูญเสียการสื่อสาร" ในบันทึกการวินิจฉัย

ความเหนือกว่าทางเทคนิคและความทนทานในการใช้งาน

Honeywell 10100/2/1 ได้รับการออกแบบให้มีความน่าเชื่อถือสูงในระยะยาวสำหรับสภาพแวดล้อมอุตสาหกรรม ด้วยน้ำหนักสุทธิเพียง 0.11 kg โมดูลนี้มีโครงสร้างน้ำหนักเบาซึ่งทนทานต่อแรงสั่นสะเทือนและแรงกระแทกทางกลได้ดี วงจรของโมดูลได้รับการปรับให้เหมาะสมสำหรับการสูญเสียพลังงานต่ำ ช่วยลดภาระความร้อนภายในตู้ควบคุม ในฐานะส่วนประกอบ ของแท้และใหม่ โมดูลนี้มอบประสิทธิภาพที่กำหนดได้ตามต้องการสำหรับการประมวลผลลอจิกความปลอดภัยความเร็วสูง การติดตั้งโมดูลนี้ในระบบ FSC ช่วยให้ชั้นการสื่อสารแนวนอน ซึ่งเป็นแกนหลักของตัวควบคุมความปลอดภัย ทำงานด้วยความสมบูรณ์ในระดับสูงตามข้อกำหนดของอุตสาหกรรม น้ำมัน ก๊าซ และการผลิตไฟฟ้า
