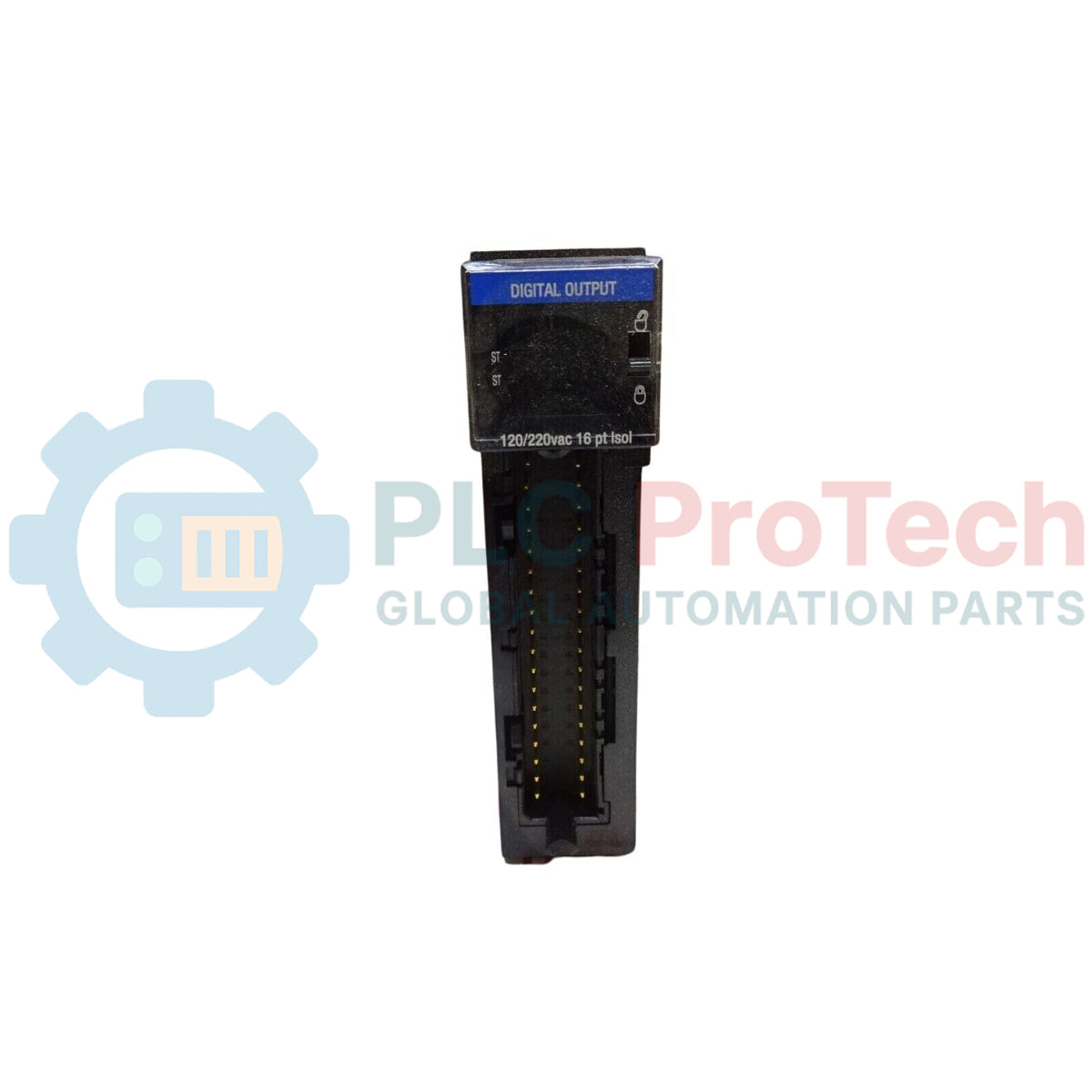

TK-ODK161 คือ โมดูลเอาต์พุต AC แบบแยกวงจรความหนาแน่นสูง ซึ่งออกแบบมาเพื่อใช้งานร่วมกับระบบอัตโนมัติกระบวนการของ Honeywell โมดูลนี้มีช่องเอาต์พุต 16 ช่องที่แยกวงจรอย่างอิสระ ออกแบบมาเพื่อสวิตช์โหลดกระแสสลับในช่วงแรงดันกว้างตั้งแต่ 74 ถึง 265 VAC ที่ความถี่สาย 47 ถึง 63 Hz เอาต์พุตแต่ละช่องสร้างขึ้นด้วยฉนวนกัลวานิกเฉพาะ เพื่อป้องกันการรบกวนระหว่างช่องสัญญาณและปกป้องอุปกรณ์อิเล็กทรอนิกส์ของแบ็กเพลนควบคุมจากสัญญาณรบกวนชั่วขณะทางไฟฟ้าจากภาคสนาม โมดูลนี้ออกแบบมาเพื่อส่งสัญญาณไปยังองค์ประกอบควบคุมปลายทาง เช่น โซลินอยด์ ชุดสตาร์ตมอเตอร์ และไฟแสดงสถานะได้อย่างน่าเชื่อถือ พร้อมผสานการซิงโครไนซ์ที่จุดตัดศูนย์เพื่อลดสัญญาณรบกวนแม่เหล็กไฟฟ้าและความเค้นทางความร้อนระหว่างการเปลี่ยนโหลด
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Honeywell |
| รุ่น | TK-ODK161 |
| ประเภทผลิตภัณฑ์ | โมดูลเอาต์พุต AC |
| จำนวนเอาต์พุต | 16 (แยกวงจรอย่างอิสระ) |
| ช่วงแรงดันเอาต์พุต | 74-265 VAC, 47-63 Hz |
| พิกัดกระแสเอาต์พุต (ต่อจุด) | สูงสุด 2.0 A ที่อุณหภูมิ 30 องศาเซลเซียส และสูงสุด 2.0 A ที่อุณหภูมิ 60 องศาเซลเซียส |
| พิกัดกระแสเอาต์พุต (ต่อโมดูล) | สูงสุด 5.0 A ที่อุณหภูมิ 30 องศาเซลเซียส และสูงสุด 4.0 A ที่อุณหภูมิ 60 องศาเซลเซียส |
| กระแสไฟกระชาก | 20 A เป็นเวลา 43 มิลลิวินาทีต่อครั้ง ทำซ้ำได้ทุก 2 วินาที ที่อุณหภูมิ 60 องศาเซลเซียส |
| กระแสขณะเปิด (ขั้นต่ำ) | 10 mA ต่อเอาต์พุต |
| แรงดันตกคร่อมในสถานะเปิด (สูงสุด) | 1.5 Vrms @ 2.0 A, 6.0 Vrms @ I < 50 mA |
| แรงดันยับยั้งสูงสุด | สูงสุด 60 V peak (จุดตัดศูนย์) |
| กระแสรั่วไหลในสถานะปิด (สูงสุด) | 3 mA ต่อจุด |
| ความล่าช้าของสัญญาณเอาต์พุต (ปิดเป็นเปิด / เปิดเป็นปิด) | 9.3 ms @ 60 Hz; 11 ms @ 50 Hz |
| การสูญเสียกำลังไฟ | สูงสุด 9.6 W |
| กระแสที่แบ็กเพลนใช้ (24 VDC) | 0.002 A |
| กระแสที่แบ็กเพลนใช้ (5 VDC) | 0.300 A |
| แรงดันไฟฟ้าการแยกวงจร (ช่องสัญญาณต่อช่องสัญญาณ) | ทดสอบ 100% ที่ 2546 VDC เป็นเวลา 1 วินาที |
| แรงดันไฟฟ้าการแยกวงจร (ผู้ใช้กับระบบ) | ทดสอบ 100% ที่ 2546 VDC เป็นเวลา 1 วินาที |
| เทอร์มินัลบล็อกสำหรับการเชื่อมต่อ | TC-TBCH (เทอร์มินัลบล็อกแบบ 36 ตำแหน่ง) |
| น้ำหนัก | 1 kg |
| น้ำหนักขนส่ง | 2 kg |
| ขาพินคอนเน็กเตอร์ | ฟังก์ชัน |
|---|---|
| ช่องเทอร์มินัล TC-TBCH | แผนผังอินเทอร์เฟซเทอร์มินัลบล็อกแบบ 36 ตำแหน่งสำหรับ 16 ช่องสัญญาณแยกอิสระ |
ตรวจสอบให้แน่ใจว่าแร็กแชสซีและแบ็กเพลนสำหรับติดตั้งเชื่อมต่ออย่างแน่นหนากับเครือข่ายกราวด์ของระบบเครื่องมือวัดในโรงงาน ชิลด์ของสายไฟภาคสนาม หากติดตั้งเพื่อช่วยลดสัญญาณรบกวน ต้องต่อเข้ากับบัสกราวด์ชิลด์ที่กำหนดไว้นอกชุดโมดูล เพื่อป้องกันไม่ให้กระแสหลงเข้าสู่ระนาบลอจิกควบคุม
การคายประจุไฟฟ้าสถิตอาจทำให้ส่วนประกอบโซลิดสเตตภายในเสื่อมสภาพหรือเสียหาย ก่อนใส่ ถอด หรือเดินสายโมดูล บุคลากรต้องสวมสายรัดข้อมือป้องกันไฟฟ้าสถิตที่ต่อกราวด์อย่างถูกต้อง จัดเก็บและขนส่งอุปกรณ์นี้เฉพาะในบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตที่ได้รับการรับรอง
ทบทวนพารามิเตอร์การลดพิกัดตามอุณหภูมิเมื่อวางแผนการจัดวางโมดูล โปรดทราบว่าขีดจำกัดกระแสรวมของโมดูลจะลดจาก 5.0 A ที่ 30 องศาเซลเซียส เหลือ 4.0 A ที่ 60 องศาเซลเซียส รักษาระยะห่างที่เหมาะสมระหว่างอุปกรณ์กำลังสูงกับแชสซี เพื่อส่งเสริมการหมุนเวียนอากาศตามธรรมชาติหรือการไหลเวียนของอากาศแบบบังคับโดยไม่มีสิ่งกีดขวาง
การเชื่อมต่อภาคสนามทั้งหมดต้องเดินสายผ่านเทอร์มินัลบล็อก TC-TBCH แบบ 36 ตำแหน่งที่เข้ากันได้ ตรวจสอบให้แน่ใจว่าข้อกำหนดของโหลดเป็นไปตามเกณฑ์การทำงานขั้นต่ำในสถานะเปิดที่ 10 mA ต่อเอาต์พุต เพื่อรับประกันการสวิตช์ที่ถูกต้องและป้องกันสถานะกระแสรั่วไหลที่ทำให้ทำงานผิดพลาด
พิกัดการแยกทางไฟฟ้าระหว่างช่องสัญญาณของโมดูลนี้คือเท่าใด
ทุกช่องสัญญาณมีการแยกทางไฟฟ้าจากวงจรข้างเคียงอย่างสมบูรณ์ และทนการทดสอบที่ 2546 VDC เป็นเวลา 1 วินาที
จะเกิดอะไรขึ้นหากอุณหภูมิแวดล้อมขณะทำงานเพิ่มขึ้นจาก 30 เป็น 60 องศาเซลเซียส
แม้จุดเอาต์พุตแต่ละจุดจะรองรับกระแสสูงสุด 2.0 A แต่ความสามารถในการรองรับกระแสรวมสูงสุดของโมดูลจะลดลงจาก 5.0 A เป็น 4.0 A
อุปกรณ์นี้สามารถสวิตช์สัญญาณเครื่องมือวัดกำลังต่ำที่ต่ำกว่า 10 mA ได้หรือไม่
ไม่ใช่ ต้องมีกระแสในสถานะเปิดขั้นต่ำ 10 mA ต่อช่องเอาต์พุต เพื่อให้วงจรสวิตช์โซลิดสเตตทำงานได้อย่างถูกต้อง
ต้องใช้เทอร์มินัลบล็อกเฉพาะรุ่นใดเพื่อเชื่อมต่อกับสายไฟภาคสนาม
โมดูลนี้ต้องใช้เทอร์มินัลบล็อก TC-TBCH แบบ 36 ตำแหน่งสำหรับจัดการการเชื่อมต่อฝั่งฟิลด์
อุปกรณ์นี้มีคุณสมบัติการสวิตช์ที่จุดตัดผ่านศูนย์หรือไม่
ใช่ อุปกรณ์นี้จำกัดการสวิตช์ตามเกณฑ์แรงดันยับยั้งการตัดผ่านศูนย์สูงสุด 60 V peak เพื่อลดกระแสกระชากจากโหลดเหนี่ยวนำ
ความล่าช้าของสัญญาณเอาต์พุตโดยทั่วไปเมื่อทำงานกับสายไฟมาตรฐาน 50 Hz อยู่ที่เท่าใด
ความล่าช้าในการแพร่สัญญาณและประมวลผลสัญญาณทั้งขณะเปิดและปิดอยู่ที่ประมาณ 11 ms ที่ความถี่ 50 Hz
โมดูลใช้พลังงานจากแหล่งจ่ายแบ็กเพลน 24 VDC เท่าใด
การใช้กระแสต่อเนื่องตามพิกัดจากราง 24 VDC ต่ำมาก โดยกำหนดไว้ที่ 0.002 A
ช่องสัญญาณแต่ละช่องรองรับกระแสกระชากชั่วขณะสูงสุดได้เท่าใด
จุดเอาต์พุตแต่ละจุดรองรับกระแสกระชากขณะเริ่มต้นได้สูงสุด 20 A เป็นเวลา 43 ms และเกิดซ้ำได้ทุก 2 วินาทีที่อุณหภูมิ 60 องศาเซลเซียส
ควรคาดว่าจะมีกระแสรั่วไหลในระดับใดเมื่อปิดเอาต์พุต
กระแสรั่วไหลในสถานะปิดอาจมีค่าสูงสุด 3 mA ต่อจุดเอาต์พุตแต่ละจุด
น้ำหนักสุทธิของโมดูลโดยไม่รวมวัสดุสำหรับการจัดส่งคือเท่าใด
น้ำหนักของโมดูลที่ไม่มีบรรจุภัณฑ์เท่ากับ 1 กก. พอดี
