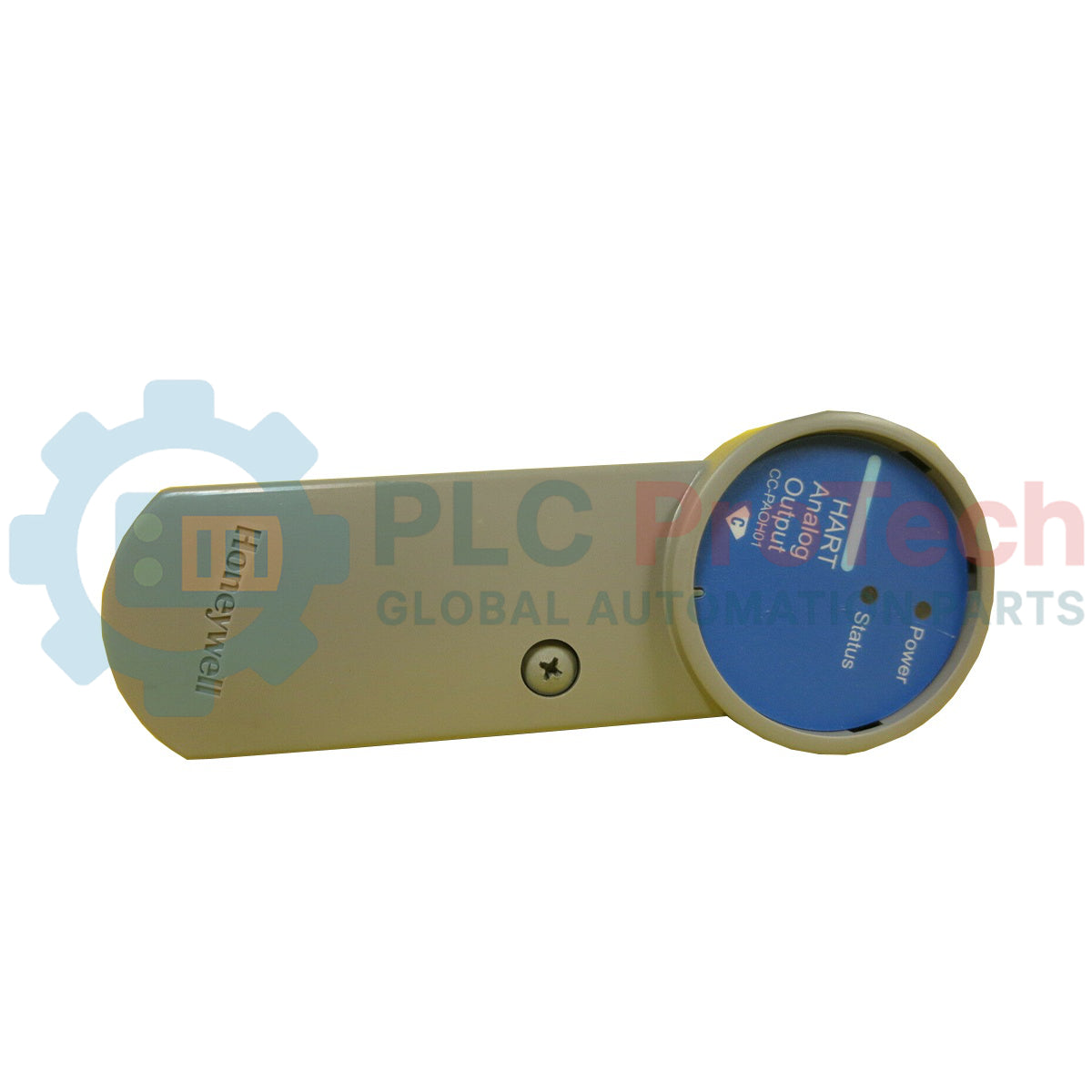

โมดูลเอาต์พุตแอนะล็อก HART Honeywell ซีรีส์ C CC-PAOH01

คำอธิบาย

ออกแบบมาสำหรับการผสานรวมภายในระบบควบคุมกระบวนการอุตสาหกรรม CC-PAOH01 ทำหน้าที่เป็น โมดูลเอาต์พุตแอนะล็อก HART ที่มีความน่าเชื่อถือสูง โมดูลนี้ส่งสัญญาณเอาต์พุตกระแสไฟฟ้าที่แม่นยำไปยังอุปกรณ์ภาคสนาม เช่น วาล์วควบคุม โพซิชันเนอร์ และแอกชูเอเตอร์ พร้อมรองรับการสื่อสาร HART แบบสองทิศทางที่มีเสถียรภาพ ด้วยการส่งข้อมูลวินิจฉัยแบบดิจิทัลควบคู่กับสัญญาณควบคุมแอนะล็อกมาตรฐาน อุปกรณ์นี้จึงช่วยให้ผู้ปฏิบัติงานได้รับข้อมูลป้อนกลับแบบเรียลไทม์เกี่ยวกับสภาพการทำงานและสถานะของอุปกรณ์ระดับภาคสนาม

โมดูลนี้ทำงานภายใต้สถาปัตยกรรม Series C ช่วยลดความหน่วงของการควบคุมลูปและรับรองการตรวจวินิจฉัยอย่างต่อเนื่อง โดยเชื่อมต่อโดยตรงกับอุปกรณ์ภาคสนาม พร้อมรักษาความสมบูรณ์ของสัญญาณให้เหมาะสมภายใต้สภาวะที่เข้มงวดในพื้นที่โรงงาน โครงสร้างเสริมความทนทานและวงจรอิเล็กทรอนิกส์แบบแอ็กทีฟได้รับการปรับให้เหมาะสำหรับการติดตั้งแบบความหนาแน่นสูงในงานควบคุมที่มีความสำคัญ

คุณสมบัติ

• รองรับสัญญาณควบคุมแอนะล็อก 4-20 mA และการสื่อสารด้วยโปรโตคอล HART แบบดิจิทัลพร้อมกัน
• มีการแยกทางไฟฟ้าแบบกัลวานิกในแต่ละช่องสัญญาณ เพื่อป้องกันวงจรอิเล็กทรอนิกส์ของระบบควบคุมที่ไวต่อสัญญาณรบกวนทางไฟฟ้าจากฝั่งภาคสนาม
• ออกแบบให้ถอดเปลี่ยนขณะระบบทำงานได้ ช่วยให้เปลี่ยนโมดูลได้อย่างปลอดภัยขณะมีไฟ โดยไม่รบกวนกระบวนการ
• มีระบบวินิจฉัยภายในอย่างต่อเนื่อง เพื่อตรวจสอบความสมบูรณ์ของช่องสัญญาณ ลูปที่ขาด และการลัดวงจร
• ออกแบบให้มีความหนาแน่นในการติดตั้งที่เหมาะสม ช่วยประหยัดพื้นที่ตู้ภายในชุดเทอร์มิเนชัน I/O มาตรฐานของ Series C

การใช้งาน

• การกลั่นน้ำมันและก๊าซ รวมถึงกระบวนการปิโตรเคมี
• การผลิตไฟฟ้าและเครือข่ายจ่ายไฟสาธารณูปโภค
• โรงงานผลิตสารเคมี
• ระบบบำบัดน้ำและการบริหารจัดการโครงสร้างพื้นฐานของเทศบาล
• สายการผลิตเยื่อกระดาษและกระดาษ

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

เมื่อติดตั้งโมดูล ให้ยึดอุปกรณ์เข้ากับชุดเทอร์มิเนชันอินพุต/เอาต์พุต Series C (IOTA) ที่ตรงรุ่นอย่างแน่นหนา ตรวจสอบให้แน่ใจว่ากลไกล็อกทั้งหมดเข้าตำแหน่งอย่างสมบูรณ์ การต่อลงดินต้องเป็นไปตามข้อกำหนดด้านไฟฟ้าอุตสาหกรรมในท้องถิ่น เพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้า แนะนำให้ใช้สายคู่บิดเกลียวมีชีลด์สำหรับลูปสัญญาณเอาต์พุตแอนะล็อกทั้งหมด เพื่อรักษาอัตราส่วนสัญญาณต่อสัญญาณรบกวนให้เหมาะสม ควรรักษาช่องทางระบายอากาศรอบแชสซีให้โล่ง เพื่อให้ระบายความร้อนได้เพียงพอ

การปฏิบัติตามข้อกำหนดและการรับรอง

• เป็นไปตามข้อกำหนด CE
• ได้รับการรับรองจาก UL สำหรับอุปกรณ์ควบคุมอุตสาหกรรม
