Honeywell MU-TDOR22 51309150-125 ชุดเทอร์มิเนชันภาคสนามรีเลย์เอาต์พุตดิจิทัล

SKU MU-TDOR22 51309150-125

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Honeywell
Product No.: MU-TDOR22 51309150-125
Country of origin:สหรัฐอเมริกา
Product Type: FTA รีเลย์เอาต์พุตดิจิทัล
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1200g
Dimensions: 310 x 130 x 60 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

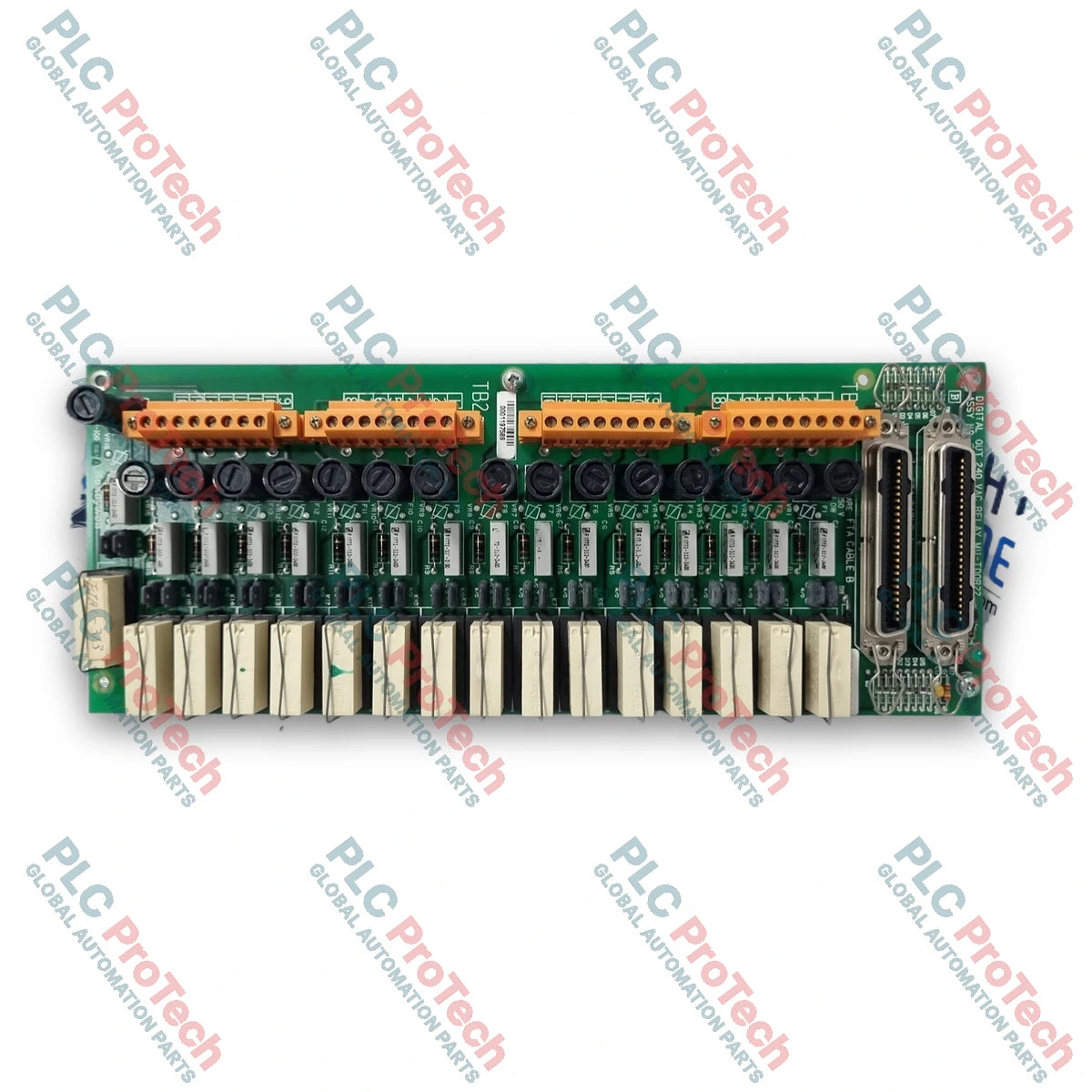

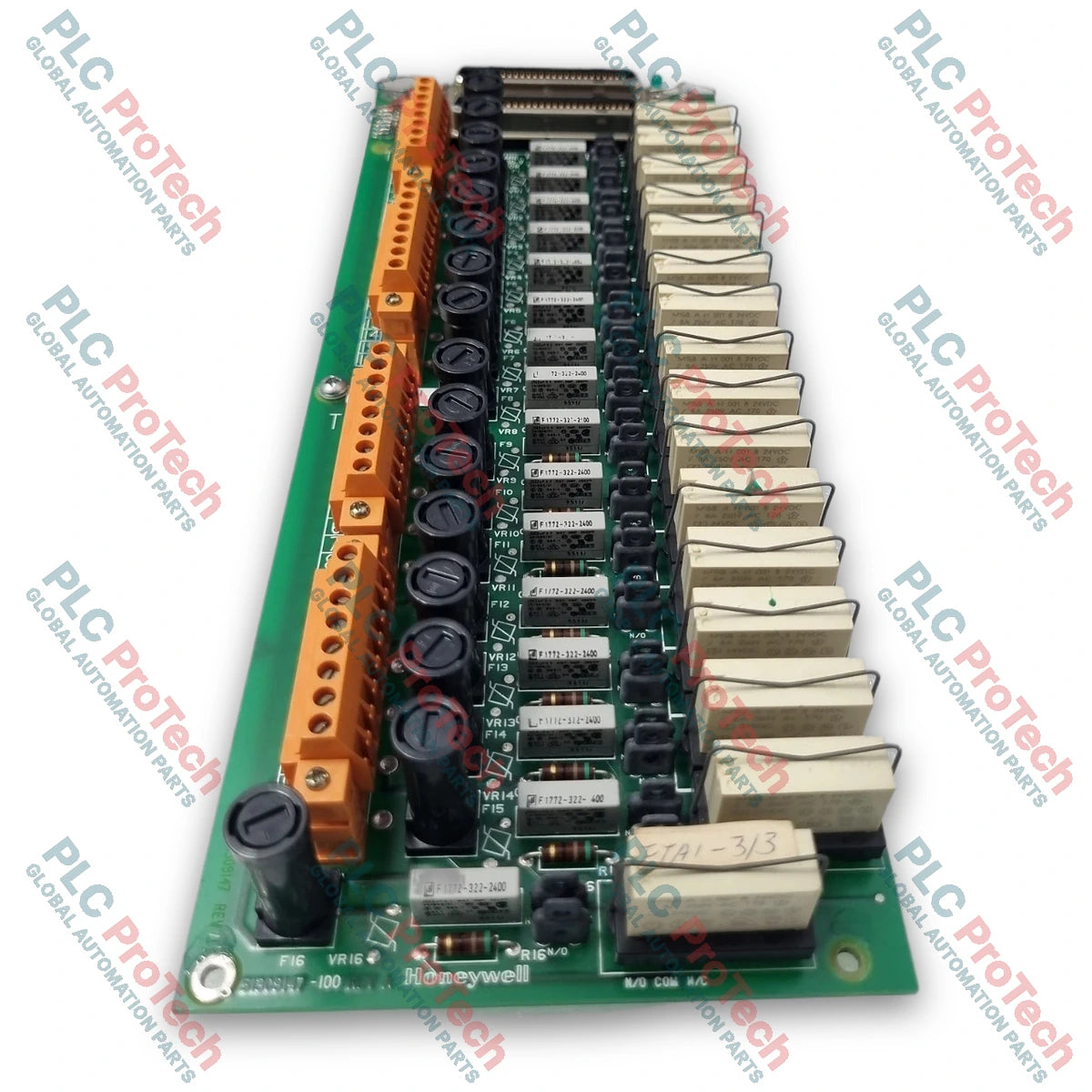

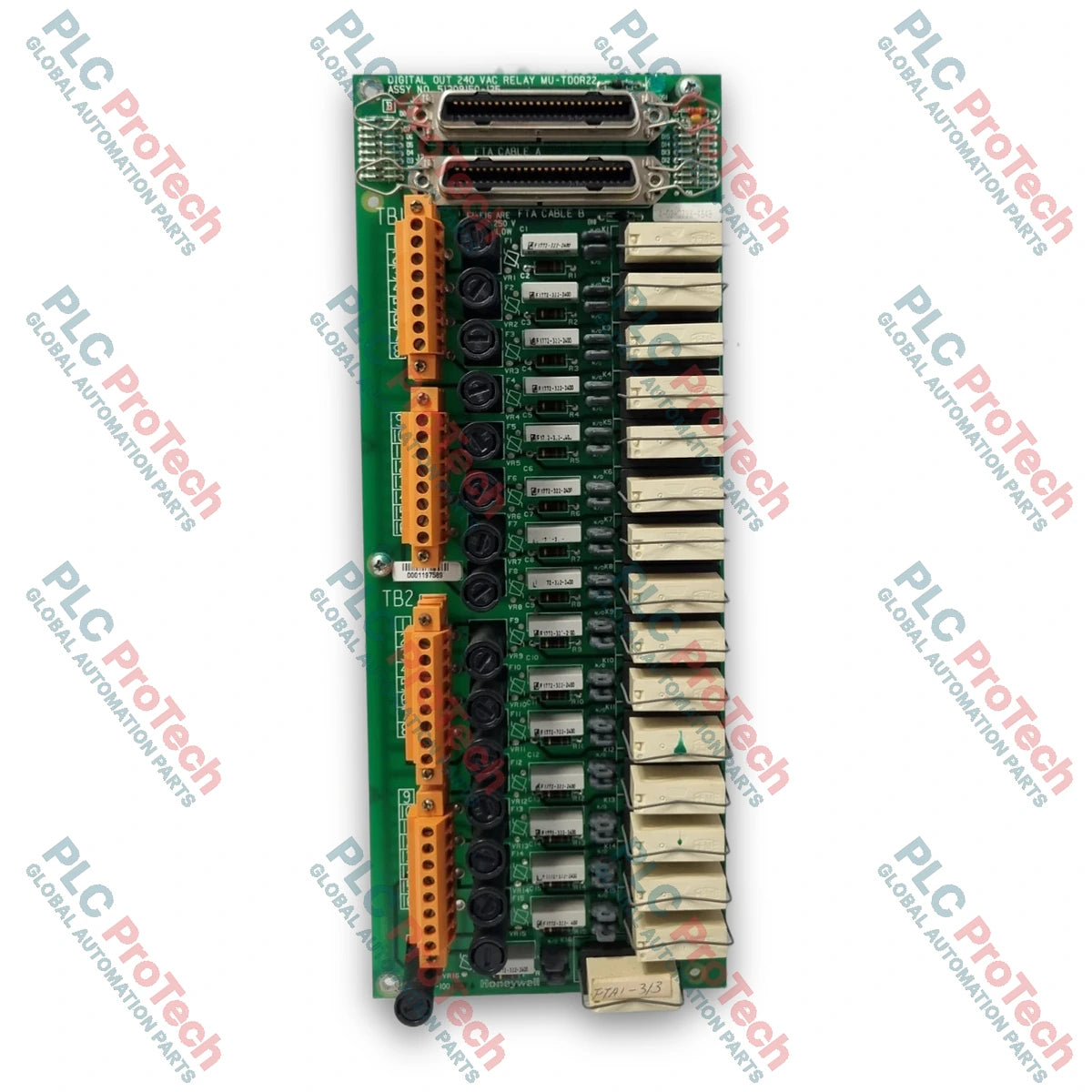

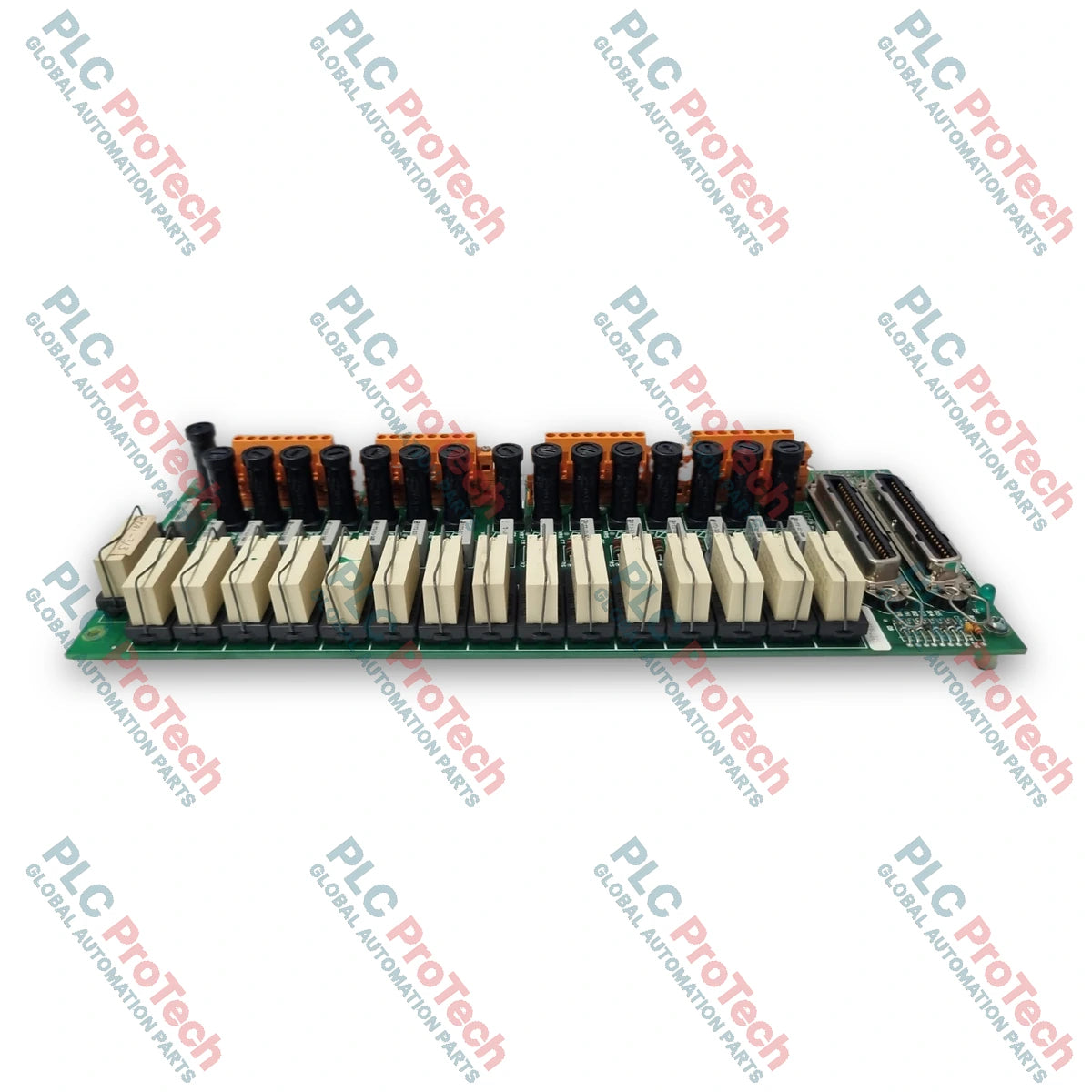

Honeywell MU-TDOR22 (หมายเลขชุดประกอบ 51309150-125) คือชุดปลายทางภาคสนามรีเลย์เอาต์พุตดิจิทัล 16 จุด 240 VAC (FTA) ที่ออกแบบมาสำหรับการผสานรวมภายในสถาปัตยกรรม DCS ของ Honeywell TotalPlant Solution (TPS), Process Manager (PM), Advanced Process Manager (APM), High Performance Process Manager (HPM) และ Enhanced High Performance Process Manager (EHPM) โมดูลนี้ทำหน้าที่เป็นอินเทอร์เฟซสำคัญระหว่างตัวประมวลผลเอาต์พุตดิจิทัล (IOP) กับแอคชูเอเตอร์ระดับภาคสนาม โดยมีหน้าสัมผัสรีเลย์แบบแยกทางไฟฟ้าด้วยกัลวานิก ซึ่งออกแบบมาสำหรับการสวิตช์โหลด AC และ DC แรงดันสูง

สถาปัตยกรรมหลักของ MU-TDOR22 ประกอบด้วยช่องเอาต์พุตรีเลย์แบบแม่เหล็กไฟฟ้าหรือโซลิดสเตต ซึ่งให้การแยกทางกายภาพระหว่างลอจิกระบบภายในแรงดันต่ำกับอุปกรณ์ภาคสนาม การกำหนดค่านี้ช่วยปกป้องอุปกรณ์อิเล็กทรอนิกส์ของระบบควบคุมจากสัญญาณรบกวนทางไฟฟ้า แรงดันไฟฟ้าชั่วขณะ และสภาวะขัดข้องทางฝั่งภาคสนาม ชุดประกอบเชื่อมต่อกับ IOP เอาต์พุตดิจิทัล Honeywell มาตรฐานแบบ 32 จุดหรือ 16 จุดผ่านสายอินเทอร์เฟซระบบมาตรฐานที่มีความยาวสูงสุด 50 เมตร โดยถอดรหัสคำสั่งเอาต์พุตของระบบเป็นการปิดหน้าสัมผัสแบบแห้งหรือเอาต์พุตสวิตชิ่งที่มีการจ่ายไฟสำหรับอุปกรณ์อุตสาหกรรมงานหนัก

ชุดประกอบ MU-TDOR22 (51309150-125) ออกแบบมาสำหรับสภาพแวดล้อมกระบวนการที่มีความต้องการสูง รองรับการควบคุมโดยตรงของอุปกรณ์ควบคุมปลายทางกำลังสูง รวมถึงชุดสตาร์ตมอเตอร์ โซลินอยด์ แผงไฟแสดงสถานะ แตรสัญญาณเตือน และวงจรอินเตอร์ล็อก ขั้วต่อแบบติดตั้งบนการ์ดรองรับการเดินสายภาคสนามที่แข็งแรง ขณะที่ฟิวส์และวงจรป้องกันบนบอร์ดช่วยป้องกันวงจรสายภาคสนามจากแรงดันกระชากเหนี่ยวนำและกระแสเกิน

เมื่อติดตั้งภายในตู้ TPS มาตรฐาน บอร์ดจะทำงานได้อย่างราบรื่นกับการกำหนดค่า I/O แบบมีความซ้ำซ้อนหรือไม่มีความซ้ำซ้อน โดยยังคงการดำเนินการอัปเดตแบบกำหนดได้อย่างแน่นอนโดยไม่ขึ้นกับภาระการประมวลผลของคอนโทรลเลอร์ การออกแบบที่ทนทาน ระดับการแยกฉนวนไฟฟ้าที่สูง และความเข้ากันได้กับชุด Honeywell Standby Manual มาตรฐาน ช่วยให้การทำงานต่อเนื่องและระบบพร้อมใช้งานสูงระหว่างการบำรุงรักษาออนไลน์หรือการเปลี่ยนโมดูล

คุณสมบัติ

อินเทอร์เฟซรีเลย์แรงดันสูง: มีช่องรีเลย์แยกอิสระ 16 ช่อง ออกแบบมาสำหรับการสวิตช์กำลังสูง 240 VAC ในสภาพแวดล้อม DCS
การแยกทางไฟฟ้าแบบกัลวานิก: ให้การแยกด้วยออปติคัลและเชิงกลที่มั่นคงระหว่างวงจรภาคสนามกับลอจิกตัวควบคุมภายใน เพื่อป้องกันกราวด์ลูปและปกป้องอุปกรณ์อิเล็กทรอนิกส์ของระบบ
รองรับโหลดหน้าสัมผัสได้อย่างยืดหยุ่น: รองรับโหลดภาคสนาม AC และ DC กระแสสูง เหมาะสำหรับขับคอนแทคเตอร์มอเตอร์ โซลินอยด์ และแอคชูเอเตอร์สำหรับงานหนักโดยตรง
การป้องกันวงจรในตัว: มีฟิวส์แยกสำหรับแต่ละช่องสัญญาณและเครือข่ายลดการเกิดประกายไฟที่หน้าสัมผัส เพื่อรองรับทรานเชียนต์ของโหลดเหนี่ยวนำและการลัดวงจร
ความเข้ากันได้กับ IOP ทั่วทั้งระบบ: เข้ากันได้อย่างสมบูรณ์กับตัวประมวลผลเอาต์พุตดิจิทัล Honeywell PM, APM, HPM และ EHPM ผ่านสายมาตรฐานยาว 50 เมตร
การรองรับโหมดแมนนวลสำรอง: รองรับการเชื่อมต่อกับชุดแมนนวลสำรองภายนอก เพื่อให้สามารถแทนที่เอาต์พุตด้วยตนเองและบำรุงรักษาได้อย่างต่อเนื่องโดยไม่ต้องตัดโหลดภาคสนาม
ตัวเลือกการเคลือบคอนฟอร์มัล: มีตัวเลือกเพิ่มความทนทานต่อสภาพแวดล้อมสำหรับการติดตั้งในบรรยากาศอุตสาหกรรมที่มีการกัดกร่อนรุนแรงระดับ ISA G3
การออกแบบขั้วต่อสำหรับงานอุตสาหกรรม: มีตัวเลือกขั้วต่อแบบบีบอัดหรือแบบสกรูสำหรับงานหนัก รองรับสายไฟภาคสนามขนาดสูงสุด 14 AWG เพื่อให้ติดตั้งได้ง่าย

การใช้งาน

การสวิตช์องค์ประกอบควบคุมขั้นสุดท้าย: การควบคุมไพล็อตโดยตรงสำหรับมอเตอร์สตาร์ตเตอร์ คอนแทคเตอร์ และวงจรอนุญาตเดิน/หยุดของไดรฟ์ปรับความเร็ว 120/240 VAC
การควบคุมโซลินอยด์วาล์ว: การสั่งงานโซลินอยด์วาล์วนิวแมติกและไฮดรอลิกสำหรับงานหนักที่มีความน่าเชื่อถือสูงในหน่วยกระบวนการน้ำมัน ก๊าซ และเคมี
การเชื่อมต่อสัญญาณเตือนและแผงประกาศ: ใช้ขับไซเรนภาคสนามกำลังสูง ไฟสัญญาณแบบมองเห็นได้ แผงไฟแสดงสถานะ และรีเลย์อินเตอร์ล็อกนิรภัยหลัก
การแยกและการขยาย DCS: ให้สัญญาณอินเทอร์เฟซหน้าสัมผัสแห้งที่ปราศจากสัญญาณรบกวนระหว่างเครือข่ายระบบอัตโนมัติ Honeywell TPS กับอุปกรณ์แพ็กเกจหรือ PLC ของผู้ผลิตรายอื่น

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Honeywell
หมายเลขรุ่น	MU-TDOR22
หมายเลขชิ้นส่วน / ชุดประกอบ	51309150-125
ประเภทผลิตภัณฑ์	ชุดปลายสายรีเลย์เอาต์พุตดิจิทัล (FTA)
ความเข้ากันได้ของระบบ	Honeywell TPS (PM, APM, HPM, EHPM)
ช่องสัญญาณเอาต์พุต	16 ช่องสัญญาณดิจิทัล
แรงดันภาคสนามที่กำหนด	240 VAC
การแยกระหว่างภาคสนามกับระบบ	1500 V rms หรือ ±1500 Vdc
วิธีการแยกสัญญาณ	การแยกแบบกัลวานิก / แบบออปติคัล
ระยะสายอินเทอร์เฟซ	สูงสุด 50 เมตรถึง Digital Output IOP
ขนาดสายภาคสนาม	ขั้วต่อแบบบีบอัด / แบบสกรู รองรับสายสูงสุด 14 AWG (~1.6 มม.)
อุณหภูมิขณะทำงาน	0 ถึง 50 องศาเซลเซียส (อุณหภูมิโดยรอบตู้)
อุณหภูมิขณะจัดเก็บ	-40 ถึง 85 องศาเซลเซียส
ความชื้นขณะทำงาน	10 ถึง 90% โดยไม่เกิดการควบแน่น
สภาพแวดล้อมมาตรฐาน	ISA G1 (ระดับไม่รุนแรง) / ISA G3 (มีตัวเลือกสำหรับสภาพรุนแรง)

การเชื่อมต่อ / อินเทอร์เฟซ

อินเทอร์เฟซ / ขั้วต่อ	ฟังก์ชัน
ขั้วต่อสาย IOP	รองรับสายหลายตัวนำมาตรฐานของ Honeywell สำหรับการเชื่อมต่อโดยตรงกับ Digital Output IOP (สูงสุด 50 ม.)
ชุดขั้วต่อสายภาคสนาม	ขั้วต่อแบบบีบอัดหรือแบบสกรูสำหรับการเดินสายภาคสนาม 16 ช่องโดยตรงและการเชื่อมต่อโหลดรีเลย์
ขั้วต่อโหมดแมนนวลสำรอง	พอร์ตอินเทอร์เฟซสำหรับเชื่อมต่อชุด Honeywell Standby Manual Override Unit ที่เป็นอุปกรณ์เสริม

แนวทางการติดตั้ง

การตรวจสอบก่อนติดตั้ง: ตรวจสอบหมายเลขชิ้นส่วนของบอร์ด (MU-TDOR22 / 51309150-125) และตรวจหาความเสียหายทางกายภาพก่อนติดตั้งภายในตู้
การติดตั้ง: ล็อกชุด Field Termination Assembly เข้ากับรางติดตั้ง FTA มาตรฐานภายในตู้หรือกล่องหุ้มของ Honeywell ให้แน่นหนา
การตัดไฟ: ตรวจสอบให้แน่ใจว่าได้ตัดไฟโหลดด้านภาคสนามและไฟของตู้แล้วก่อนต่อสายไฟ เพื่อป้องกันอันตรายจากไฟฟ้าช็อตหรืออาร์กแฟลช
การตรวจสอบการเดินสาย: ปอกสายตัวนำภาคสนามอย่างเหมาะสม และเชื่อมต่อวงจรโหลด 240 VAC เข้ากับขั้วต่อช่องสัญญาณที่ตรงกัน โดยใช้สายขนาดสูงสุด 14 AWG พร้อมตรวจสอบการเชื่อมต่อทางกลให้แน่นหนา
การเชื่อมต่อสาย IOP: เชื่อมต่อสาย I/O สำเร็จรูปของ Honeywell ระหว่างขั้วต่อบนบอร์ด FTA กับช่อง Digital Output Processor ที่กำหนดในแร็กการ์ด
การต่อลงดิน: ตรวจสอบให้แน่ใจว่าการต่อลงดินเพื่อป้องกันของตู้และการต่อลงดินของชีลด์เชื่อมต่อถึงกันอย่างต่อเนื่องตามแนวทางการติดตั้งระบบของ Honeywell
การตรวจสอบก่อนเริ่มใช้งาน: ตรวจสอบความต่อเนื่องของสายไฟแบบจุดต่อจุด ตรวจสอบความสมบูรณ์ของฟิวส์ และจ่ายไฟให้โหลดก่อนนำ IOP ที่เกี่ยวข้องเข้าสู่ระบบ

FAQ

รีเลย์บอร์ด Honeywell MU-TDOR22 มีหน้าที่อะไร

Honeywell MU-TDOR22 คือชุดประกอบปลายสายภาคสนามรีเลย์เอาต์พุตดิจิทัล 16 จุด (FTA) ที่ใช้ในระบบ Honeywell TPS (PM, APM, HPM, EHPM) โดยจะแปลงคำสั่งเอาต์พุตดิจิทัลจากโปรเซสเซอร์ I/O เป็นการสวิตช์หน้าสัมผัสรีเลย์แบบแยกวงจร สำหรับอุปกรณ์ภาคสนามแรงดันสูง 240 VAC เช่น โซลินอยด์และชุดสตาร์ทมอเตอร์

ชุดประกอบ MU-TDOR22 หมายเลข 51309150-125 รองรับระบบ Enhanced High Performance Process Manager (EHPM) หรือไม่

ใช่ ชุดประกอบ MU-TDOR22 รองรับการใช้งานอย่างสมบูรณ์กับสถาปัตยกรรม Honeywell Process Manager (PM), Advanced Process Manager (APM), High Performance Process Manager (HPM) และ Enhanced High Performance Process Manager (EHPM) โดยใช้โปรเซสเซอร์ I/O มาตรฐานและสายเชื่อมต่อระหว่าง FTA

รองรับความยาวสายสูงสุดเท่าใดระหว่าง FTA MU-TDOR22 กับ Digital Output IOP

MU-TDOR22 เชื่อมต่อกับ Digital Output Processor ที่สอดคล้องกันผ่านสายระบบสำเร็จรูปมาตรฐานของ Honeywell ซึ่งรองรับความยาวสูงสุด 50 เมตร

บอร์ด MU-TDOR22 รองรับยูนิต Standby Manual หรือไม่

ใช่ รีเลย์บอร์ด MU-TDOR22 มีขั้วต่อที่รองรับการเชื่อมต่อกับยูนิต Standby Manual เสริมของ Honeywell ทำให้ผู้ปฏิบัติงานสามารถคงสถานะเอาต์พุตหรือบังคับสถานะเอาต์พุตด้วยตนเองได้ระหว่างการเปลี่ยนโปรเซสเซอร์ I/O ขณะระบบออนไลน์
