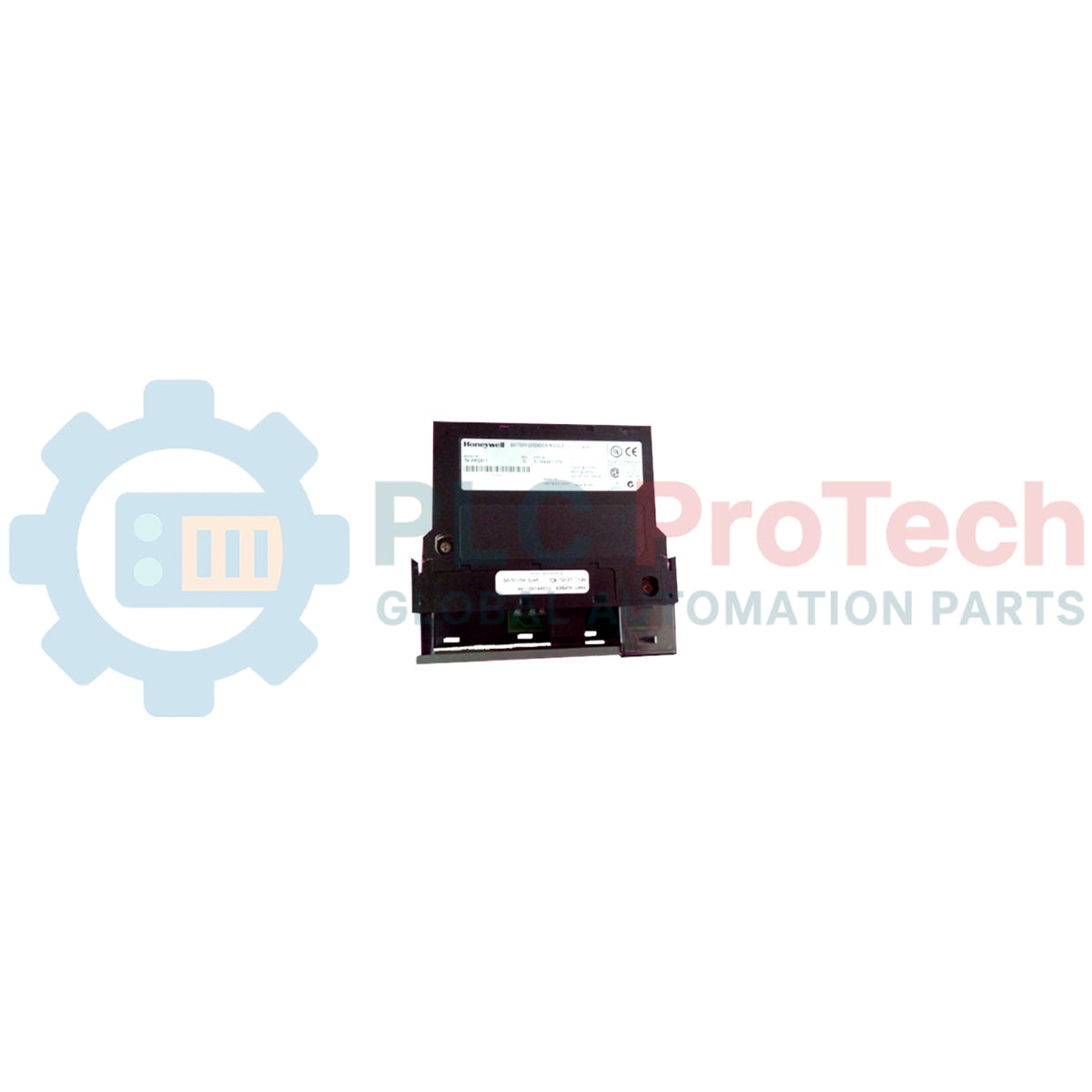

โมดูลอินพุตแบบดิจิทัล 24 VDC Honeywell Experion LS TC-IDD321

SKU TC-IDD321

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Honeywell
Product No.: TC-IDD321
Country of origin:สหรัฐอเมริกา
Product Type: โมดูลอินพุตดิจิทัล
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 18.5 x 15.0 x 6.2 ซม.
Shipping port: Xiamen
Warranty: 12 months

ภาพรวมผลิตภัณฑ์

Honeywell TC-IDD321 ทำหน้าที่เป็นอินเทอร์เฟซดิสครีตความหนาแน่นสูงภายในสถาปัตยกรรมระบบควบคุม Experion LS โมดูลนี้มีช่องอินพุตดิจิทัล 32 ช่อง ซึ่งกำหนดค่าเป็น 2 กลุ่มแยกอิสระ กลุ่มละ 16 จุดต่อคอมมอน ช่วยให้เชื่อมต่อกับหน้าสัมผัสแห้ง เซนเซอร์ตรวจจับระยะใกล้ และสวิตช์อิเล็กทรอนิกส์ได้อย่างมีประสิทธิภาพ โดยทำงานที่แรงดันไฟฟ้าขาเข้าพิกัด 24 VDC พร้อมรองรับอินพุต IEC Type 1+ เพื่อให้ได้เกณฑ์สัญญาณที่ชัดเจนและการป้องกันสัญญาณรบกวนทางไฟฟ้าที่ดีเยี่ยมภายในแพลตฟอร์มแบ็กเพลน Chassis Input/Output Modules Series A (CIOM-A) มาตรฐาน

คุณสมบัติเด่น

สถาปัตยกรรมความหนาแน่นสูง 32 จุดช่วยเพิ่มประสิทธิภาพการใช้สล็อตแบ็กเพลน
กลุ่มคอมมอนที่แยกจากกัน (16 จุดต่อคอมมอน) ช่วยลดสัญญาณรบกวนแบบลูประหว่างกลุ่ม
ลักษณะวงจรที่สอดคล้องตาม IEC Type 1+ ให้เกณฑ์การตรวจจับสถานะที่แม่นยำ
การแยกทางไฟฟ้าแบบกัลวานิกที่ผ่านการรับรองที่ 1500 V DC ช่วยปกป้องแบ็กเพลนและโปรเซสเซอร์ระบบในระดับสูง
อินเทอร์เฟซการเชื่อมต่อแบบถอดได้ที่ใช้เทอร์มินัลบล็อกเฉพาะ 36 ตำแหน่ง ช่วยให้บำรุงรักษาการเดินสายได้ง่าย

การใช้งานในอุตสาหกรรม

การติดตามสัญญาณป้อนกลับตำแหน่งวาล์วแบบดิสครีตในสายการกลั่นปิโตรเลียมและสารเคมี
การตรวจจับสถานะหน้าสัมผัสภาคสนามและเซอร์กิตเบรกเกอร์ในตู้จ่ายไฟฟ้า
การตรวจสอบสวิตช์อินเตอร์ล็อกนิรภัยและจุดสัญญาณเตือนในโครงสร้างพื้นฐานด้านน้ำและน้ำเสีย
การติดตามลำดับและการตรวจจับลิมิตสวิตช์อัตโนมัติบนระบบประกอบที่มีอัตราการผลิตสูง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ข้อมูลจำเพาะ	ค่าทางเทคนิค / พิกัด
ผู้ผลิต	Honeywell
หมายเลขรุ่น	TC-IDD321
ซีรีส์ระบบ	Experion LS I/O
จำนวนอินพุต	32 (16 จุดต่อคอมมอน)
แรงดันไฟฟ้าขาเข้าพิกัด	24 VDC
กระแสขั้นต่ำในสถานะเปิด	2 mA
แรงดันไฟฟ้าสูงสุดในสถานะปิด	5 V
กระแสสูงสุดในสถานะปิด	1.5 mA
การสูญเสียกำลังไฟฟ้า	6.1 W สูงสุด
ความเข้ากันได้ของอินพุต	IEC Type 1+
แรงดันไฟฟ้าการแยกวงจร (ช่องสัญญาณต่อช่องสัญญาณ)	ทดสอบ 100 เปอร์เซ็นต์ที่ 1500 V DC เป็นเวลา 1 วินาที
แรงดันไฟฟ้าการแยกวงจร (ผู้ใช้กับระบบ)	ทดสอบ 100 เปอร์เซ็นต์ที่ 1500 เป็นเวลา 1 วินาที
เทอร์มินัลบล็อกสำหรับการเชื่อมต่อ	TC-TBNH, เทอร์มินัลบล็อกแบบ 36 ตำแหน่ง
ประเทศต้นกำเนิด	สหรัฐอเมริกา
น้ำหนักจัดส่ง (คำนวณ)	2 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	18.5 x 15.0 x 6.2 ซม.

แนวทางการติดตั้งและการทดสอบเดินระบบภาคสนาม

คำเตือนสำคัญ: ต้องปฏิบัติตามขั้นตอนการตัดพลังงาน

แยกและปิดลูปเครื่องมือวัดภาคสนามหลักทั้งหมด รวมถึงปิดไฟแชสซีของระบบก่อนดำเนินการจัดแนวโมดูล การใส่เชิงกล หรือการเชื่อมต่อเทอร์มินัลบล็อก การใส่โมดูลขณะระบบมีไฟหรือการเข้าหัวสายด้วยตนเองบนส่วนประกอบที่มีกระแสไฟฟ้า อาจทำให้เกิดอาร์กไฟฟ้า ทำลายลายวงจรบนพื้นผิวแบ็กเพลน หรือทำให้การทำงานของกระบวนการในระบบเกิดความไม่แน่นอนได้

1

การตรวจสอบสล็อตแชสซี: ยืนยันว่าช่องติดตั้งจริงเป้าหมายภายในแชสซี Series A สะอาด ไม่คดงอ และจัดแนวอย่างถูกต้อง ตรวจสอบให้แน่ใจว่าจุดเชื่อมต่อกราวด์ของโครงแชสซีเป็นไปตามผังระบบอัตโนมัติของหน้างาน

2

การติดตั้งการ์ดเชิงกล: จัดขอบรางนำการ์ดภายในให้ตรงกับรางพลาสติกด้านบนและด้านล่างของแชสซี กดโมดูลไปด้านหลังอย่างราบรื่นจนขั้วต่อสำหรับติดตั้งแบ็กเพลนด้านหลังล็อกเข้ากับแบ็กเพลนแบบพาสซีฟแข็งอย่างสมบูรณ์

3

การเชื่อมต่อเทอร์มินัลบล็อก: ต่อสายคู่ตรวจจับหน้าสัมผัสแบบดิสครีตเข้ากับบล็อกถอดได้ TC-TBNH แบบ 36 ตำแหน่ง โดยใช้การเดินสายภาคสนามมาตรฐาน ยึดชุดเทอร์มินัลโดยตรงเหนือชั้นการ์ดด้านหน้า

4

การตรวจสอบลูปสัญญาณ: จ่ายแหล่งจ่ายไฟ 24 VDC ตามค่าพิกัดให้กับอุปกรณ์ภาคสนามแบบดิสครีต ตรวจสอบกระแสในลูปไฟฟ้าเพื่อรับประกันว่าช่องสัญญาณสถานะทำงานจะดึงกระแสผ่านวงจรตรวจจับของโมดูลอย่างน้อย 2 mA

FAQ

ต้องใช้เทอร์มินัลบล็อกชนิดใดเพื่อเชื่อมต่อสายไฟภาคสนามเข้ากับการ์ดอินพุตนี้

โมดูลนี้ใช้เทอร์มินัลบล็อก TC-TBNH แบบ 36 ตำแหน่ง เพื่อเข้าจุดต่อสายไฟภาคสนามภายนอกแบบดิสครีตอย่างปลอดภัย

จุดอินพุตถูกจัดกลุ่มเพื่อการแยกวงจรอย่างไร

ช่องสัญญาณทั้ง 32 ช่องแบ่งเป็น 2 กลุ่มอิสระที่แยกกันทางไฟฟ้าแบบกัลวานิก โดยแต่ละกลุ่มมี 16 จุดและใช้ขั้วคืนร่วมกัน

เกณฑ์ทางไฟฟ้าขั้นต่ำที่แน่นอนสำหรับสถานะแอ็กทีฟมีอะไรบ้าง

ช่องสัญญาณจะตรวจจับสถานะเปิดได้อย่างชัดเจนเมื่อกระแสในวงจรถึงค่าเกณฑ์ขั้นต่ำ 2 mA ที่แรงดันไฟฟ้าปกติ 24 VDC

วงจรอินพุตของโมดูลนี้เป็นไปตามมาตรฐานการจำแนกอินพุตประเภทใดโดยเฉพาะ

ฮาร์ดแวร์ตรวจสอบเป็นไปตามแนวทางค่าเกณฑ์ที่เข้มงวดของมาตรฐานอินพุตดิสครีต IEC Type 1+
