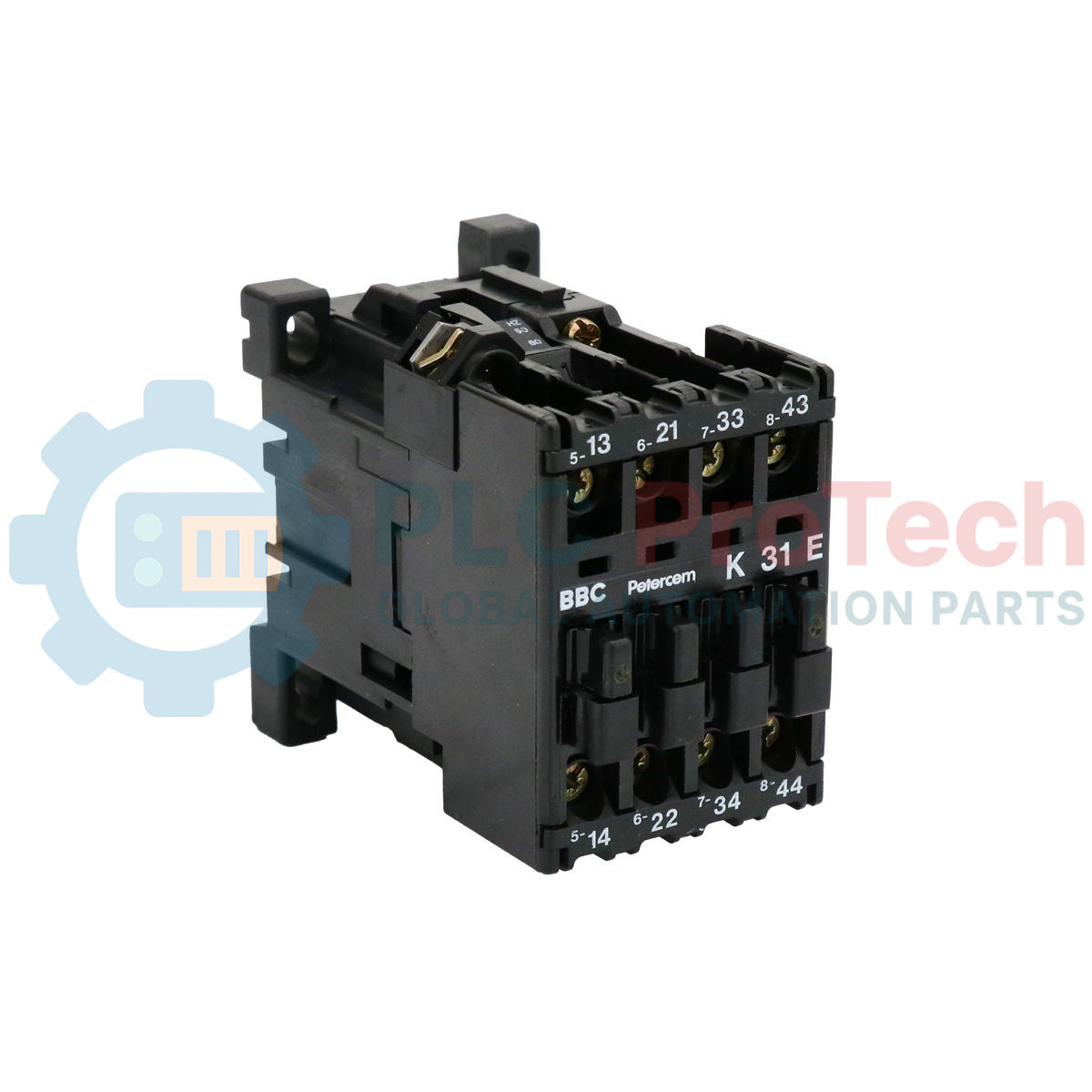

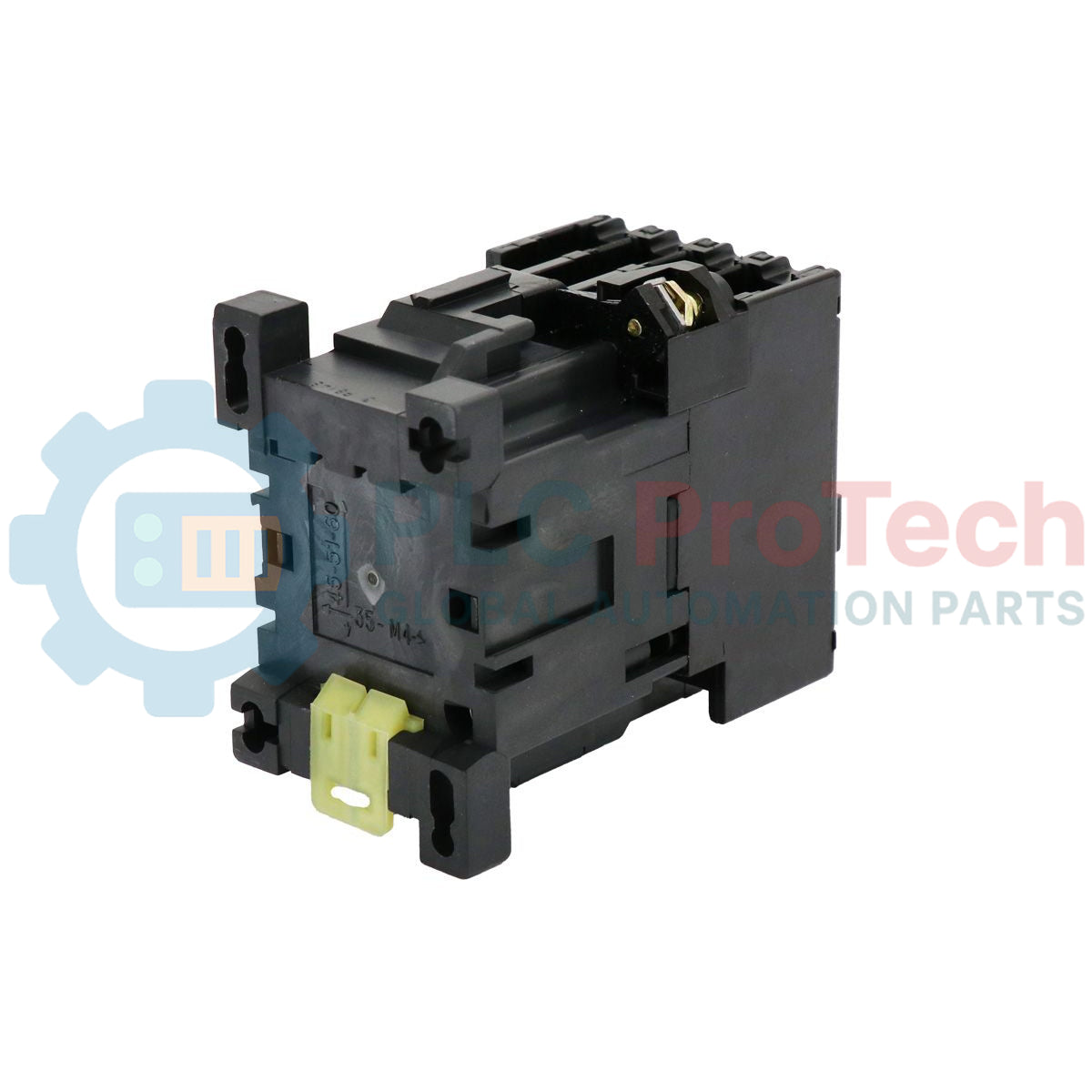

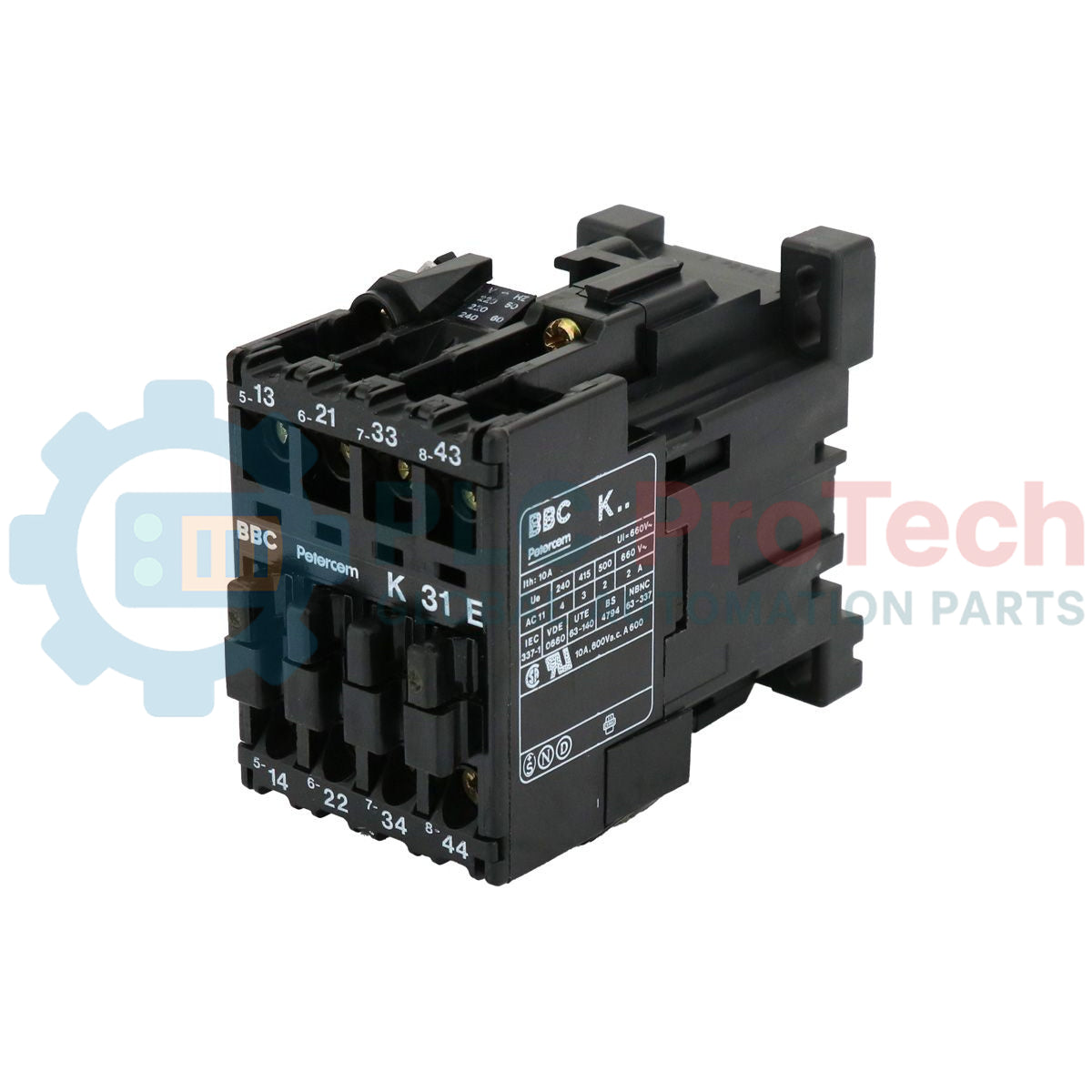

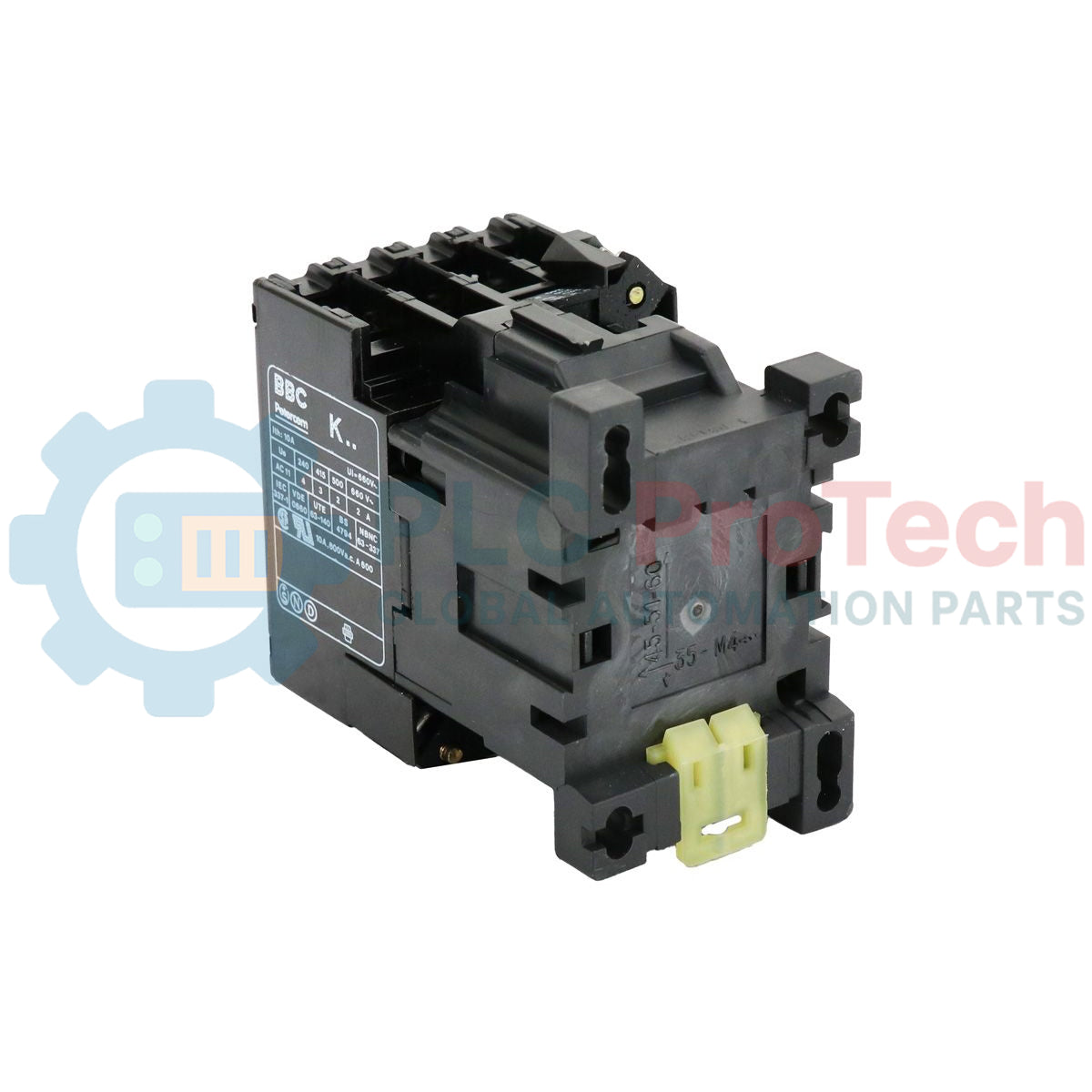

K31E (K 31E) จาก ABB คือรีเลย์ควบคุมมาตรฐานเกรดอุตสาหกรรมประสิทธิภาพสูง ออกแบบมาเพื่อการสวิตช์ที่แม่นยำในวงจรควบคุม AC ในฐานะส่วนสำคัญของ ABB K-Series อันโด่งดัง อุปกรณ์ 4 ขั้วนี้มาพร้อมการกำหนดค่าหน้าสัมผัสแบบเฉพาะทาง 3NO + 1NC (ปกติเปิด 3 ชุด + ปกติปิด 1 ชุด) จึงเหมาะอย่างยิ่งสำหรับลอจิกระบบอัตโนมัติที่ซับซ้อนและการอินเตอร์ล็อกการควบคุมมอเตอร์ ออกแบบมาให้รองรับการใช้งานหนักในโรงไฟฟ้า โรงงานอุตสาหกรรมหนัก และโรงบำบัดน้ำ K31E จึงทำงานได้อย่างโดดเด่นในสภาพแวดล้อมที่มีรอบการทำงานสูง เมื่อนำรีเลย์นี้ไปผสานเข้ากับสถาปัตยกรรมควบคุม จะช่วยให้มั่นใจได้ถึงการแยกสัญญาณและการสวิตช์วงจรเสริมที่เชื่อถือได้ ลดเวลาหยุดทำงานที่ไม่ได้วางแผนไว้อย่างมาก และเพิ่มความปลอดภัยในการปฏิบัติงานของทั้งระบบ
| คุณสมบัติ | ข้อมูลจำเพาะ |
| รุ่น | K31E |
| แบรนด์ | ABB |
| แหล่งกำเนิด | บัลแกเรีย / เยอรมนี |
| การกำหนดค่าหน้าสัมผัส | 3 NO + 1 NC |
| กระแสความร้อน (Ith) | 10 A |
| แรงดันฉนวนพิกัด (Ui) | 660 V |
| แรงดันใช้งาน (AC-11) | 240 V / 415 V / 500 V / 660 V |
| กระแสใช้งาน (AC-11) | 4 A / 3 A / 2 A / 2 A |
| ประเภทวงจรควบคุม | AC (กระแสสลับ) |

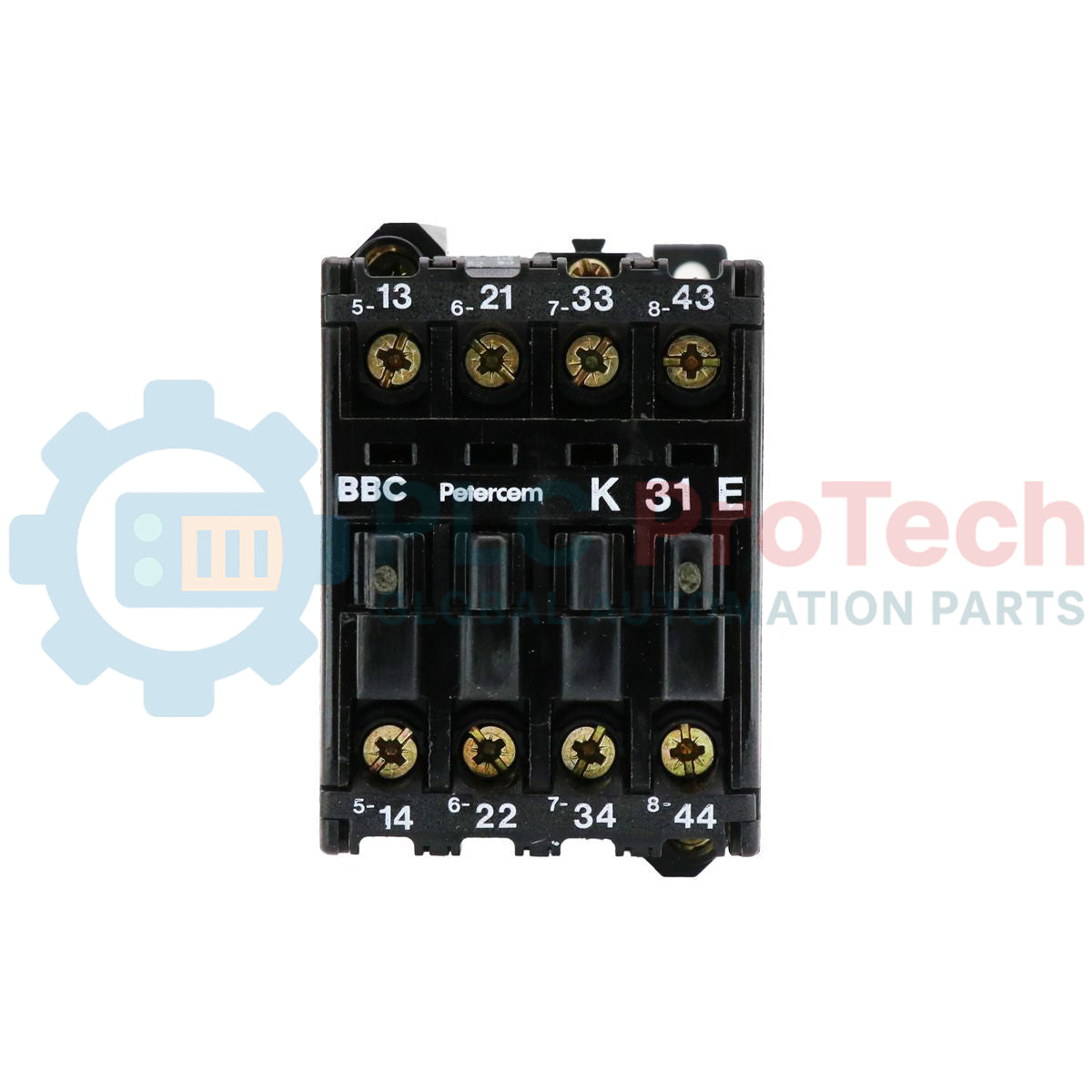

| การกำหนดขั้วต่อ | NO: 13-14, 33-34, 43-44; NC: 21-22 |
| การป้องกันแรงดันกระชาก | ชุด RC ภายนอก RC-B 30/220 RC-unit (220 V) |
| มาตรฐานที่สอดคล้อง | IEC 337-1, VDE 0660, UL, CSA |
| น้ำหนัก | 0.25 kg |
| อุณหภูมิใช้งาน | -25 ถึง +55 องศาเซลเซียส |
ชุด RC ที่ติดตั้งร่วมกันช่วยยืดอายุการใช้งานรีเลย์ K31E ได้อย่างไร
อุปกรณ์ลดแรงดันกระชาก Murrelektronik RC-B 30/220 ภายนอกช่วยปกป้องคอยล์รีเลย์ด้วยการจำกัดยอดแรงดันเหนี่ยวนำขณะตัดพลังงาน วิธีนี้ช่วยป้องกันการพังทลายของฉนวนและลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ในโมดูล I/O ของ PLC ที่มีความไวต่อสัญญาณซึ่งอยู่ใกล้เคียง
K31E สามารถใช้สวิตช์โหลด DC ได้หรือไม่
แม้ K31E จะได้รับการปรับให้เหมาะสมสำหรับประเภทการใช้งาน AC-11 (โหลดแม่เหล็กไฟฟ้าเสริม) แต่การสวิตช์โหลด DC จำเป็นต้องลดพิกัดลงอย่างมาก เนื่องจากไม่มีจุดตัดผ่านศูนย์ตามธรรมชาติสำหรับดับอาร์ก โปรดติดต่อทีมเทคนิคของเราเพื่อสอบถามพิกัด DC-13 ที่เหมาะสม
ข้อกำหนดของขั้วต่อสำหรับการเดินสายอย่างปลอดภัยมีอะไรบ้าง
อุปกรณ์นี้ใช้ขั้วต่อแบบสกรูแคลมป์ สำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนสูง แนะนำให้ใช้ปลอกย้ำสายไฟแบบหุ้มฉนวน และขันด้วยแรงบิด 1.0 ถึง 1.2 Nm เพื่อป้องกันการสะสมของความต้านทานที่จุดสัมผัส
K31E ใช้งานร่วมกับอุปกรณ์เสริม ABB AF-Series รุ่นใหม่ได้หรือไม่
K-Series ใช้สถาปัตยกรรมมาตรฐานรุ่นเก่า แม้ส่วนประกอบสำหรับติดตั้งบนราง DIN บางรายการจะใช้ร่วมกันได้ แต่ควรตรวจสอบอุปกรณ์เสริมทางไฟฟ้า เช่น ชุดหน้าสัมผัสเสริม ว่าสามารถอินเตอร์ล็อกทางกลกับโครงของ K-Series ได้หรือไม่
การจัดวางอุปกรณ์ป้องกันแรงดันกระชาก: ตรวจสอบให้แน่ใจว่าติดตั้งชุด RC ใกล้กับขั้วคอยล์ (A1-A2) มากที่สุด ในวงจรควบคุม 220 V ชุด RC-B 30/220 มีความสำคัญอย่างยิ่งในการป้องกัน "แรงดันย้อนกลับ" ซึ่งอาจทำให้ตัวควบคุมลอจิกแบบโซลิดสเตตสั่งตัดวงจรผิดพลาด
การจัดการความร้อนภายในตู้: เมื่อติดตั้งรีเลย์ K31E หลายตัวเรียงติดกัน ให้เว้นระยะห่างด้านข้างอย่างน้อย 5 mm หากอุณหภูมิโดยรอบสูงกว่า 45 องศาเซลเซียส วิธีนี้ช่วยป้องกันการสะสมความร้อนจากการจ่ายพลังงานให้คอยล์หลายตัว และทำให้พิกัดกระแสความร้อน 10 A (Ith) ยังคงเป็นไปตามข้อกำหนด
ลอจิกอินเตอร์ล็อกเพื่อความปลอดภัย: ควรใช้หน้าสัมผัส NC 1 ชุด (21-22) สำหรับสัญญาณป้อนกลับแบบ "Fail-Safe" หรือการอินเตอร์ล็อกทางไฟฟ้า ในการใช้งานกลับทิศทางมอเตอร์ ให้ใช้หน้าสัมผัสนี้ตัดวงจรคอยล์ของคอนแทคเตอร์ฝั่งตรงข้ามโดยตรง เพื่อป้องกันการลัดวงจรระหว่างเฟส
Global Express Shipping
Returns & Warranty
Manufacturer: ABB
Product No.: K31E
Country of origin:สวีเดน
Product Type: รีเลย์ควบคุมมาตรฐาน
Barcode: 85371091
Payment: T/T, Western Union
Weight: 250g
Shipping port: Xiamen
Warranty: 12 months
K31E (K 31E) จาก ABB คือรีเลย์ควบคุมมาตรฐานเกรดอุตสาหกรรมประสิทธิภาพสูง ออกแบบมาเพื่อการสวิตช์ที่แม่นยำในวงจรควบคุม AC ในฐานะส่วนสำคัญของ ABB K-Series อันโด่งดัง อุปกรณ์ 4 ขั้วนี้มาพร้อมการกำหนดค่าหน้าสัมผัสแบบเฉพาะทาง 3NO + 1NC (ปกติเปิด 3 ชุด + ปกติปิด 1 ชุด) จึงเหมาะอย่างยิ่งสำหรับลอจิกระบบอัตโนมัติที่ซับซ้อนและการอินเตอร์ล็อกการควบคุมมอเตอร์ ออกแบบมาให้รองรับการใช้งานหนักในโรงไฟฟ้า โรงงานอุตสาหกรรมหนัก และโรงบำบัดน้ำ K31E จึงทำงานได้อย่างโดดเด่นในสภาพแวดล้อมที่มีรอบการทำงานสูง เมื่อนำรีเลย์นี้ไปผสานเข้ากับสถาปัตยกรรมควบคุม จะช่วยให้มั่นใจได้ถึงการแยกสัญญาณและการสวิตช์วงจรเสริมที่เชื่อถือได้ ลดเวลาหยุดทำงานที่ไม่ได้วางแผนไว้อย่างมาก และเพิ่มความปลอดภัยในการปฏิบัติงานของทั้งระบบ
| คุณสมบัติ | ข้อมูลจำเพาะ |
| รุ่น | K31E |
| แบรนด์ | ABB |
| แหล่งกำเนิด | บัลแกเรีย / เยอรมนี |
| การกำหนดค่าหน้าสัมผัส | 3 NO + 1 NC |
| กระแสความร้อน (Ith) | 10 A |
| แรงดันฉนวนพิกัด (Ui) | 660 V |
| แรงดันใช้งาน (AC-11) | 240 V / 415 V / 500 V / 660 V |
| กระแสใช้งาน (AC-11) | 4 A / 3 A / 2 A / 2 A |
| ประเภทวงจรควบคุม | AC (กระแสสลับ) |
| การกำหนดขั้วต่อ | NO: 13-14, 33-34, 43-44; NC: 21-22 |
| การป้องกันแรงดันกระชาก | ชุด RC ภายนอก RC-B 30/220 RC-unit (220 V) |
| มาตรฐานที่สอดคล้อง | IEC 337-1, VDE 0660, UL, CSA |
| น้ำหนัก | 0.25 kg |
| อุณหภูมิใช้งาน | -25 ถึง +55 องศาเซลเซียส |
ชุด RC ที่ติดตั้งร่วมกันช่วยยืดอายุการใช้งานรีเลย์ K31E ได้อย่างไร
อุปกรณ์ลดแรงดันกระชาก Murrelektronik RC-B 30/220 ภายนอกช่วยปกป้องคอยล์รีเลย์ด้วยการจำกัดยอดแรงดันเหนี่ยวนำขณะตัดพลังงาน วิธีนี้ช่วยป้องกันการพังทลายของฉนวนและลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ในโมดูล I/O ของ PLC ที่มีความไวต่อสัญญาณซึ่งอยู่ใกล้เคียง
K31E สามารถใช้สวิตช์โหลด DC ได้หรือไม่
แม้ K31E จะได้รับการปรับให้เหมาะสมสำหรับประเภทการใช้งาน AC-11 (โหลดแม่เหล็กไฟฟ้าเสริม) แต่การสวิตช์โหลด DC จำเป็นต้องลดพิกัดลงอย่างมาก เนื่องจากไม่มีจุดตัดผ่านศูนย์ตามธรรมชาติสำหรับดับอาร์ก โปรดติดต่อทีมเทคนิคของเราเพื่อสอบถามพิกัด DC-13 ที่เหมาะสม
ข้อกำหนดของขั้วต่อสำหรับการเดินสายอย่างปลอดภัยมีอะไรบ้าง
อุปกรณ์นี้ใช้ขั้วต่อแบบสกรูแคลมป์ สำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนสูง แนะนำให้ใช้ปลอกย้ำสายไฟแบบหุ้มฉนวน และขันด้วยแรงบิด 1.0 ถึง 1.2 Nm เพื่อป้องกันการสะสมของความต้านทานที่จุดสัมผัส
K31E ใช้งานร่วมกับอุปกรณ์เสริม ABB AF-Series รุ่นใหม่ได้หรือไม่
K-Series ใช้สถาปัตยกรรมมาตรฐานรุ่นเก่า แม้ส่วนประกอบสำหรับติดตั้งบนราง DIN บางรายการจะใช้ร่วมกันได้ แต่ควรตรวจสอบอุปกรณ์เสริมทางไฟฟ้า เช่น ชุดหน้าสัมผัสเสริม ว่าสามารถอินเตอร์ล็อกทางกลกับโครงของ K-Series ได้หรือไม่
การจัดวางอุปกรณ์ป้องกันแรงดันกระชาก: ตรวจสอบให้แน่ใจว่าติดตั้งชุด RC ใกล้กับขั้วคอยล์ (A1-A2) มากที่สุด ในวงจรควบคุม 220 V ชุด RC-B 30/220 มีความสำคัญอย่างยิ่งในการป้องกัน "แรงดันย้อนกลับ" ซึ่งอาจทำให้ตัวควบคุมลอจิกแบบโซลิดสเตตสั่งตัดวงจรผิดพลาด
การจัดการความร้อนภายในตู้: เมื่อติดตั้งรีเลย์ K31E หลายตัวเรียงติดกัน ให้เว้นระยะห่างด้านข้างอย่างน้อย 5 mm หากอุณหภูมิโดยรอบสูงกว่า 45 องศาเซลเซียส วิธีนี้ช่วยป้องกันการสะสมความร้อนจากการจ่ายพลังงานให้คอยล์หลายตัว และทำให้พิกัดกระแสความร้อน 10 A (Ith) ยังคงเป็นไปตามข้อกำหนด
ลอจิกอินเตอร์ล็อกเพื่อความปลอดภัย: ควรใช้หน้าสัมผัส NC 1 ชุด (21-22) สำหรับสัญญาณป้อนกลับแบบ "Fail-Safe" หรือการอินเตอร์ล็อกทางไฟฟ้า ในการใช้งานกลับทิศทางมอเตอร์ ให้ใช้หน้าสัมผัสนี้ตัดวงจรคอยล์ของคอนแทคเตอร์ฝั่งตรงข้ามโดยตรง เพื่อป้องกันการลัดวงจรระหว่างเฟส
