ภาพรวมผลิตภัณฑ์

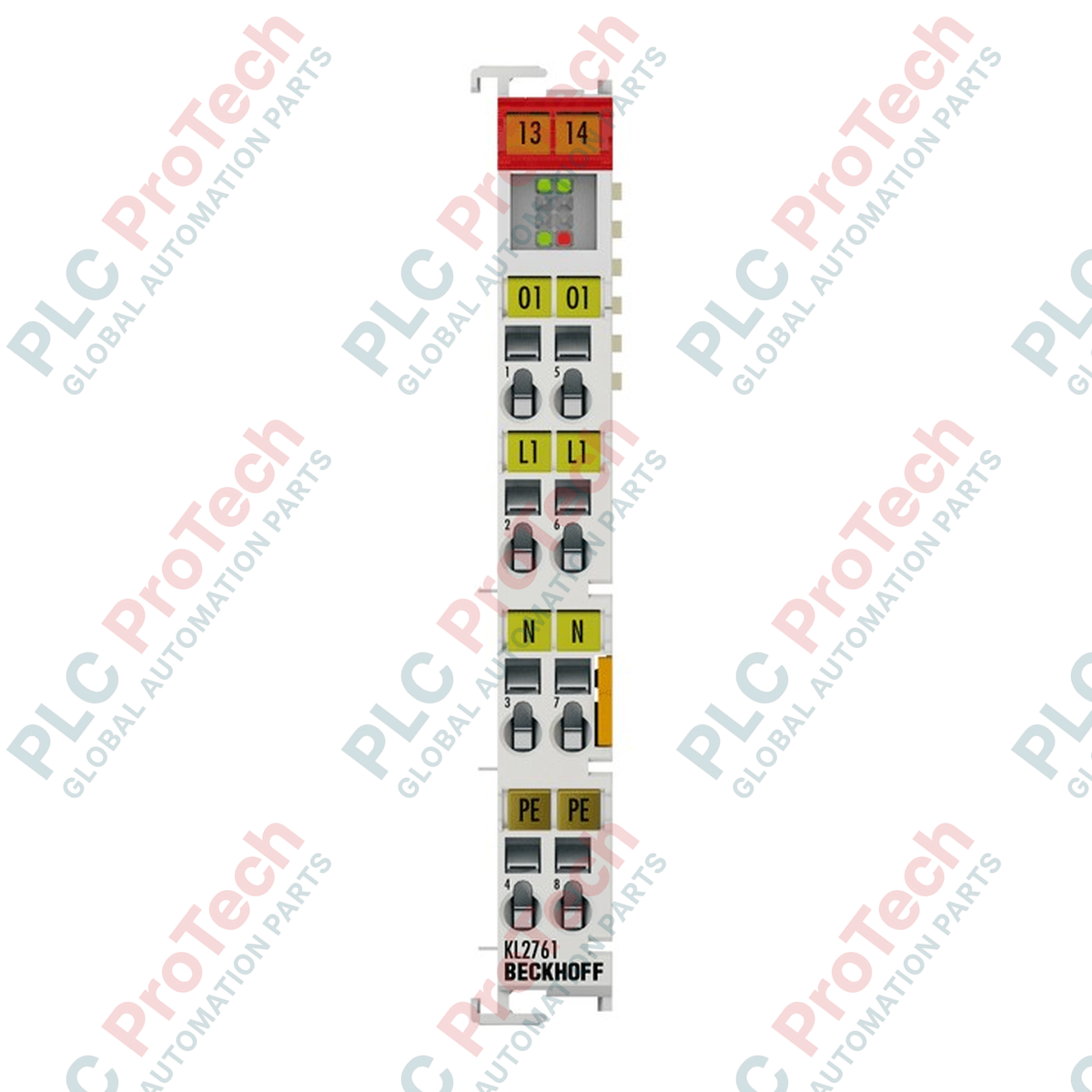

 KL2761-0011 (KL 2761-0011) เป็นเทอร์มินัลหรี่ไฟอเนกประสงค์ประสิทธิภาพสูงแบบ 1 ช่องสัญญาณ ออกแบบมาเพื่อควบคุมแสงสว่างและโหลดกำลังไฟฟ้า AC ได้อย่างแม่นยำสูงสุด 600 VA (W) โดยทำงานที่แรงดันไฟฟ้าปกติ 230 V AC Bus Terminal นี้ผสานฟังก์ชันฟิลด์บัสเข้ากับการควบคุมแสงสว่างโดยตรง ช่วยให้ระบบส่องสว่างและระดับกำลังไฟฟ้าในภาคอุตสาหกรรมทำงานอัตโนมัติได้อย่างราบรื่น ในภาคส่วนต่าง ๆ เช่น ระบบอัตโนมัติสำหรับอาคารพาณิชย์ การควบคุมแสงเวที และระบบควบคุมสภาพภูมิอากาศทางการเกษตรเฉพาะทาง  KL2761-0011 มีบทบาทสำคัญในการจัดการโหลดแบบโอห์ม โหลดเหนี่ยวนำ หรือโหลดเก็บประจุ ด้วยคุณสมบัติตรวจจับโหลดอัตโนมัติและเทคโนโลยีการควบคุมเฟสขั้นสูง อุปกรณ์จึงเพิ่มประสิทธิภาพการจ่ายพลังงาน พร้อมรับประกันความเข้ากันได้กับหลอดไฟและแอ็กชูเอเตอร์ไฟฟ้าหลากหลายประเภท ช่วยลดการใช้พลังงานและยืดอายุการใช้งานของอุปกรณ์

การกำหนดค่าทางเทคนิค

ฮาร์ดแวร์  KL2761-0011 ได้รับการออกแบบมาเพื่อการจัดการพลังงานระดับอุตสาหกรรมโดยใช้เทคโนโลยีการเชื่อมต่อแบบ 4 สาย อุปกรณ์นี้ใช้การควบคุมเฟส (การหรี่ไฟ) ที่ความละเอียด 1% ช่วยให้การเปลี่ยนแปลงความสว่างหรือกำลังเอาต์พุตเป็นไปอย่างราบรื่น โมดูลนี้รองรับกระแสเอาต์พุตสูงสุด 2.7 A และออกแบบมาให้ป้องกันการลัดวงจร โดยรองรับกระแสลัดวงจรสูงสุด 20 ถึง 40 A คุณสมบัติด้านความปลอดภัยที่โดดเด่นประการหนึ่งคือความทนทานต่อแรงดันไดอิเล็กทริกสูง ซึ่งให้การแยกทางไฟฟ้าสูงสุด 3750 V AC (เป็นเวลา 1 นาที) ระหว่างภาคกำลังและลอจิกควบคุม เทอร์มินัลจะตรวจจับประเภทโหลดที่เชื่อมต่อโดยอัตโนมัติเมื่อเริ่มต้นระบบ และปรับมุมการจุดระเบิดภายในเพื่อให้การทำงานมีเสถียรภาพ ไม่ว่าโหลดนั้นจะเป็นเครื่องทำความร้อนแบบความต้านทาน หม้อแปลงแบบเหนี่ยวนำ หรือบัลลาสต์อิเล็กทรอนิกส์แบบเก็บประจุ

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

KL2761-0011 รองรับโหลดผสมในช่องสัญญาณเดียวหรือไม่?

ไม่ โมดูลนี้ออกแบบมาสำหรับโหลดแบบความต้านทาน โหลดแบบเหนี่ยวนำ หรือโหลดแบบคาปาซิทีฟ แต่ต้อง ไม่ นำโหลดเหล่านี้มาผสมกัน การผสมประเภทโหลด (เช่น การต่อหม้อแปลงและตัวต้านทานแบบขนาน) อาจรบกวนการตรวจจับโหลดอัตโนมัติและตรรกะการควบคุมเฟส ซึ่งอาจทำให้การหรี่แสงไม่เสถียรหรือฮาร์ดแวร์เสียหาย

จะเกิดอะไรขึ้นหากเกิดการลัดวงจรที่เอาต์พุต

 KL2761-0011 ติดตั้งระบบป้องกันการลัดวงจรที่รองรับกระแสได้ 20 ถึง 40 A เมื่อเกิดเหตุขัดข้อง โมดูลจะปิดเอาต์พุตเพื่อป้องกันวงจรอิเล็กทรอนิกส์กำลังภายใน หลังจากแก้ไขความขัดข้องแล้ว ควรตรวจสอบสถานะระบบผ่านไบต์สถานะขนาด 8 บิตที่เป็นตัวเลือกในอิมเมจกระบวนการก่อนเริ่มการทำงานอีกครั้ง

มีกระแสรั่วไหลหรือไม่เมื่อดิมเมอร์อยู่ในสถานะ "OFF"

ใช่ ในสถานะปิด (OFF) จะมีกระแสรั่วไหลเล็กน้อยน้อยกว่า 1 mA แม้เป็นคุณสมบัติปกติของดิมเมอร์อิเล็กทรอนิกส์ แต่ควรคำนึงถึงเรื่องนี้เมื่อใช้หลอด LED ประสิทธิภาพสูง ซึ่งอาจกะพริบหรือเรืองแสงเล็กน้อยเมื่อมีกระแสไฟต่ำมาก

คู่มือวิศวกรรมและการติดตั้ง

การตรวจจับโหลดและการเริ่มต้นระบบอัตโนมัติ:

เมื่อจ่ายไฟให้กับ  KL2761-0011 โมดูลจะดำเนินการเริ่มต้นระบบชั่วขณะเพื่อตรวจจับคุณลักษณะของโหลด ตรวจสอบให้แน่ใจว่าโหลดเชื่อมต่อครบถ้วนและมีเสถียรภาพระหว่างลำดับการเปิดเครื่อง สำหรับโหลดแบบคาปาซิทีฟ (เช่น บัลลาสต์อิเล็กทรอนิกส์) หรือโหลดแบบเหนี่ยวนำ (เช่น หม้อแปลงทั่วไป) ขั้วต่อจะเลือกการควบคุมเฟสแบบตัดขอบขาขึ้นหรือตัดขอบขาลงโดยอัตโนมัติ เพื่อป้องกันแรงดันกระชากหรือกระแสกระชาก

การจัดการความร้อนและตำแหน่งติดตั้ง:

การจัดการกำลังไฟ 600 VA ภายในตัวเรือน Bus Terminal ขนาดกะทัดรัดทำให้เกิดความร้อน โมดูลนี้รองรับอุณหภูมิ 0 ถึง +55 องศาเซลเซียส แต่ข้อกำหนดนี้ตั้งอยู่บนเงื่อนไขการติดตั้งแนวนอนตามมาตรฐานบนราง DIN ขนาด 35 มม. พร้อมการระบายอากาศที่เพียงพอ หากติดตั้งชุด  KL2761-0011 หลายชุดไว้ติดกันและใช้งานที่โหลดเต็มพิกัด (2.7 A) ขอแนะนำอย่างยิ่งให้เว้นระยะห่างอย่างน้อย 12 มม. (เท่ากับความกว้างของขั้วต่อเปล่าหนึ่งช่อง) ระหว่างโมดูล หรือใช้ระบบระบายความร้อนภายในตู้แบบแอ็กทีฟ เพื่อป้องกันการหยุดทำงานเนื่องจากอุณหภูมิสูงเกินไป

การปฏิบัติตามข้อกำหนดด้านการเดินสายและความปลอดภัย:

ใช้เทคโนโลยีการเชื่อมต่อแบบ 4 สายตามที่ระบุในแผนผังการเดินสายของ Beckhoff เพื่อให้มั่นใจว่ามีการต่อลงดินและการอ้างอิงนิวทรัลอย่างถูกต้อง ควรปอกฉนวนตัวนำทุกเส้นยาว 8–9 มม. ก่อนเสียบเข้าขั้วต่อแบบสปริง เนื่องจากแรงดันไฟฟ้ากระแสสลับจากแหล่งจ่ายหลักอยู่ที่ 230 V ควรดำเนินงานติดตั้งทั้งหมดในสภาวะที่ตัดไฟแล้ว ระดับการแยกทางไฟฟ้าสูงถึง 3750 V AC ช่วยให้ K-bus และ CPU ยังคงปลอดภัย แม้เกิดความขัดข้องร้ายแรงที่ฝั่งภาคสนาม
