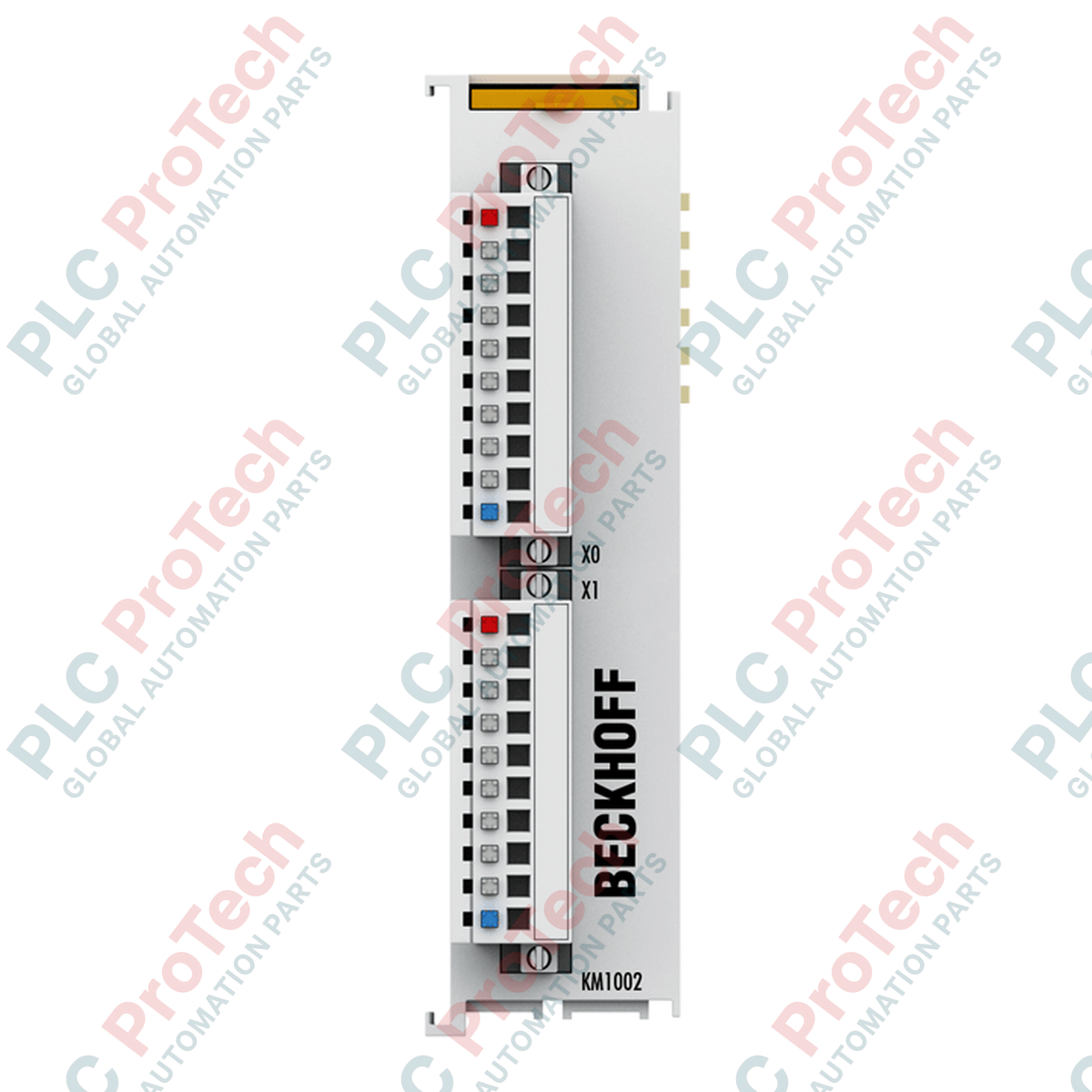

KM1002-0001 โมดูลเทอร์มินัลบัสอินพุตดิจิทัล 16 ช่อง BECKHOFF

ภาพรวมผลิตภัณฑ์

 KM1002-0001 (KM10020001) คือโมดูลเทอร์มินัลอินพุตดิจิทัลความหนาแน่นสูงที่ออกแบบมาเพื่อเพิ่มความคล่องตัวในการรับสัญญาณภายในตู้ควบคุมที่มีพื้นที่จำกัด ด้วยการรวม อินพุตดิจิทัล 16 ช่อง ไว้ในตัวเครื่องขนาดกะทัดรัดกว้าง 26.5 มม. โมดูลนี้จึงช่วยลดพื้นที่ติดตั้งได้อย่างมากเมื่อเทียบกับเทอร์มินัลมาตรฐานขนาด 12 มม. รุ่น KM1002-0001 มาพร้อม คอนเน็กเตอร์แบบเสียบได้ชนิด 1 สาย ช่วยให้เดินสายภาคสนามได้รวดเร็วและบำรุงรักษาได้โดยไม่ต้องใช้เครื่องมือ ออกแบบมาสำหรับระบบ I/O K-bus ของ BECKHOFF โดยเฉพาะ และส่งสัญญาณควบคุมผ่านการแยกทางไฟฟ้าแบบกัลวานิก 500 V เพื่อปกป้องอุปกรณ์อัตโนมัติที่มีความละเอียดอ่อนจากแรงดันไฟฟ้ากระชากฝั่งภาคสนามในอุตสาหกรรมต่าง ๆ เช่น โลจิสติกส์ บรรจุภัณฑ์ และการสร้างเครื่องจักรทั่วไป

สถาปัตยกรรม I/O ความหนาแน่นสูง

สถาปัตยกรรมเทอร์มินัลของ KM1002-0001 ใช้การออกแบบคอนเน็กเตอร์คู่ (2 x 8 ช่อง) เพื่อรองรับสัญญาณกระบวนการรวม 16 สัญญาณ โดยเป็นไปตามข้อกำหนด EN 61131-2, type 1 จึงสามารถใช้งานร่วมกับเซนเซอร์และสวิตช์อุตสาหกรรมได้หลากหลาย ด้วยฟิลเตอร์อินพุตทั่วไปที่ 3.0 ms โมดูลนี้จึงเหมาะสำหรับลดการเด้งของหน้าสัมผัสสวิตช์เชิงกลและกรองสัญญาณรบกวนความถี่สูง ทำให้มีการอัปเดตเฉพาะระดับลอจิก "0" หรือ "1" ที่เสถียรในภาพกระบวนการขนาด 16 บิตเท่านั้น เนื่องจากใช้กระแสจาก K-bus เพียง 3 mA จึงสามารถขยาย I/O ได้จำนวนมากโดยไม่ทำให้แหล่งจ่ายไฟของบัสภายในรับภาระเกิน

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับการแก้ไขปัญหาและความเข้ากันได้ในการใช้งาน

KM1002-0001 และรุ่น -0002 แตกต่างกันในด้านการทำงานอย่างไร

แม้ทั้งสองรุ่นจะมี 16 ช่องและใช้เทคโนโลยีการเชื่อมต่อแบบ 1 สายเหมือนกัน แต่ KM1002-0001 เป็นรุ่นมาตรฐานที่เน้นความหนาแน่นและความคุ้มค่า ส่วนรุ่น -0002 มีไฟ LED แสดงสถานะในตัวสำหรับแต่ละช่อง ช่วยให้ตรวจสอบการทำงานของสัญญาณฝั่งภาคสนามได้ทันทีด้วยการมองเห็น

จำเป็นต้องตั้งค่าซอฟต์แวร์เพื่อกำหนดแอดเดรสให้อินพุตหรือไม่

ไม่จำเป็น KM1002-0001 เป็นโมดูลแบบ "เสียบแล้วใช้งานได้ทันที" ภายในระบบ I/O ของ Beckhoff ไม่จำเป็นต้องใช้สวิตช์กำหนดแอดเดรสหรือการตั้งค่าพารามิเตอร์ด้วยซอฟต์แวร์ โดย TwinCAT System Manager จะตรวจจับความกว้างอินพุต 16 บิตโดยอัตโนมัติจากตำแหน่งทางกายภาพของโมดูลบนราง K-bus

โมดูลนี้ใช้งานกับเซนเซอร์แบบ 3 สาย (PNP/NPN) ได้หรือไม่

 KM1002-0001 ออกแบบมาสำหรับเทคโนโลยีการเชื่อมต่อแบบ 1 สาย หมายความว่าโมดูลรองรับเฉพาะสายสัญญาณ หากใช้เซนเซอร์แบบ 3 สาย ต้องจ่ายไฟให้เซนเซอร์ (24V) และกราวด์ (0V) ผ่านเทอร์มินัลบล็อกภายนอก หรือเลือกรุ่น KM1002-0004 ซึ่งรองรับการเชื่อมต่อแบบ 3 สายโดยตรง

คู่มือด้านวิศวกรรมและการติดตั้ง

• ความแม่นยำในการเดินสาย: ใช้สายตีเกลียวหรือสายแกนเดี่ยวที่มีพื้นที่หน้าตัดระหว่าง 0.08 ถึง 1.5 มม² ตรวจสอบให้แน่ใจว่าปอกสายยาว 8 มม. อย่างแม่นยำ เพื่อให้ยึดแน่นภายในปลั๊กแบบสปริง การปอกสายไม่เหมาะสมอาจทำให้การเชื่อมต่อมีความต้านทานสูงหรือสัญญาณขาดหายเป็นระยะ

• ข้อควรระวังในการถอดเสียบขณะระบบทำงาน: แม้ว่าระดับการเดินสายแบบเสียบได้จะช่วยให้เปลี่ยนโมดูลได้อย่างรวดเร็ว แต่ควรตรวจสอบให้แน่ใจเสมอว่าปิดไฟ K-bus แล้ว หรือระบบอยู่ในสถานะปลอดภัยก่อนถอดคอนเน็กเตอร์ เพื่อป้องกันข้อมูลในภาพกระบวนการเสียหายหรือการลัดวงจรโดยไม่ตั้งใจ

• การชีลด์และสัญญาณรบกวน: สำหรับสายอินพุตที่ยาวเกิน 30 เมตรในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าสูง (ใกล้ VFD หรือมอเตอร์ขนาดใหญ่) ให้ใช้สายเคเบิลแบบมีชีลด์ ควรต่อชีลด์เข้ากับกราวด์ที่มีอิมพีแดนซ์ต่ำบริเวณจุดเข้าสู่ตู้ เพื่อคงประสิทธิภาพการแยกทางไฟฟ้า 500 V ของโมดูล

ข้อได้เปรียบด้านวิศวกรรม

 BECKHOFF KM1002-0001 โดดเด่นในการใช้งานที่ต้องการความหนาแน่นสูง ซึ่งพื้นที่บนราง DIN มีจำกัด ตัวเครื่องโพลีคาร์บอเนตที่แข็งแรงและตำแหน่งติดตั้งที่ยืดหยุ่นทำให้เป็นตัวเลือกอเนกประสงค์สำหรับกล่องควบคุมแบบกระจายศูนย์ ด้วยการใช้ระบบช่องคู่และการเชื่อมต่อแบบมีคีย์ โมดูลจึงยึดติดเชิงกลกับ Bus Terminal ที่อยู่ติดกันได้อย่างมั่นคง และทนต่อแรงสั่นสะเทือนและแรงกระแทกสูง (สอดคล้องตาม EN 60068-2-27) ซึ่งมักพบในเครื่องจักรอุตสาหกรรมขนาดใหญ่
