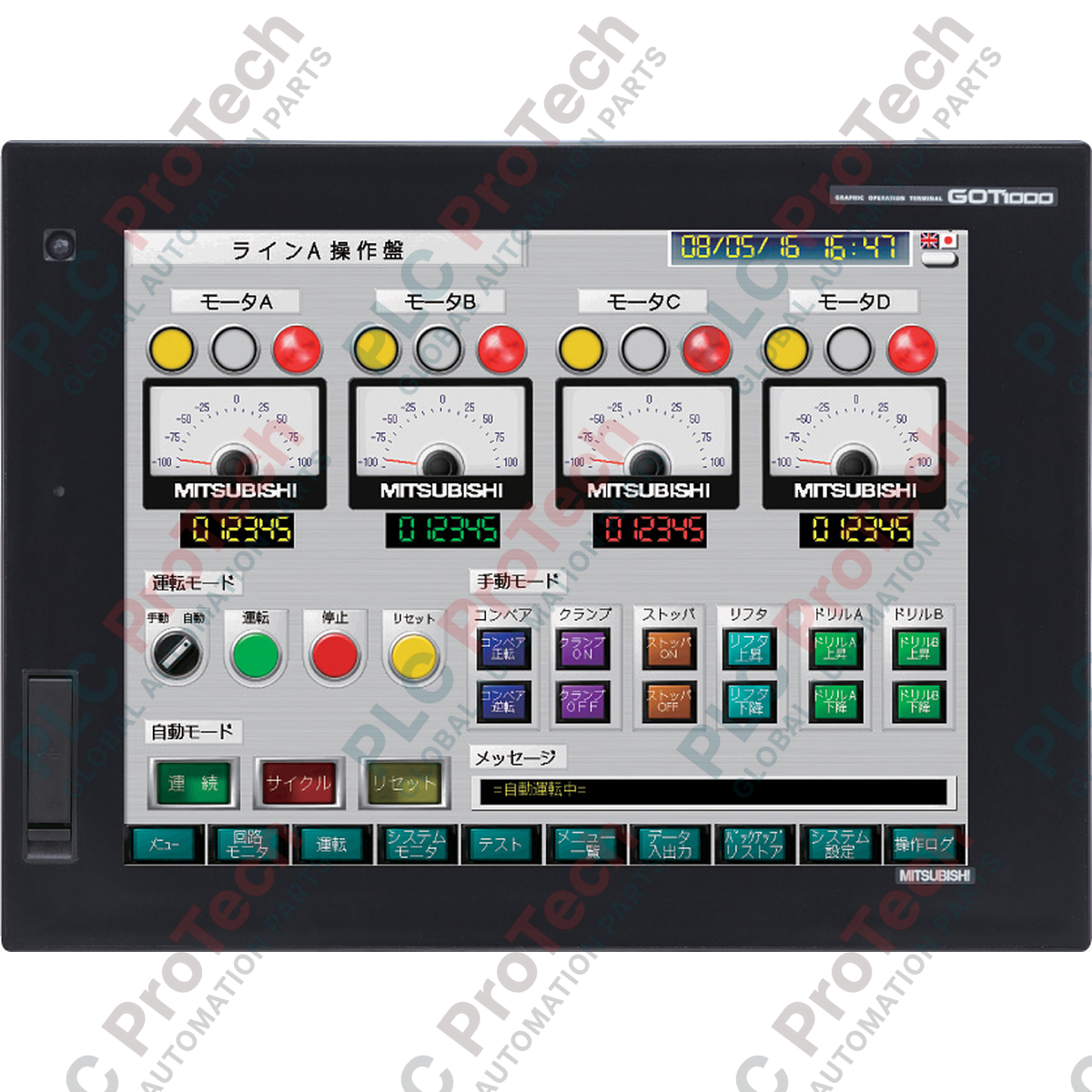

เทอร์มินัล HMI อินเทอร์เฟซผู้ปฏิบัติงาน Mitsubishi Electric GT1695M-XTBA GOT1000 Series

SKU GT1695M-XTBA

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: GT1695M-XTBA
Country of origin:สหรัฐอเมริกา
Product Type: แผงควบคุมผู้ใช้งาน HMI
Payment: T/T, Western Union
Weight: 5000g
Dimensions: 480 มม. x 380 มม. x 150 มม. (คำนวณแล้ว)
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาเพื่อการควบคุมดูแลด้วยภาพสำหรับงานความจุสูง Mitsubishi Electric GT1695M-XTBA ทำหน้าที่เป็นอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) ขนาดใหญ่ 15 นิ้วระดับพรีเมียมภายในแพลตฟอร์ม GOT1000 ที่ทนทาน รุ่นนี้มอบอินเทอร์เฟซกราฟิกความละเอียดสูงที่คมชัดสำหรับเครื่องจักรอุตสาหกรรมที่ซับซ้อน สายการผลิต และสถาปัตยกรรมการควบคุมทั่วทั้งโรงงาน พร้อมด้วยการประมวลผลความเร็วสูง อินเทอร์เฟซการเชื่อมต่อในตัวที่ครอบคลุม และการป้องกันสภาพแวดล้อมที่แข็งแกร่ง เทอร์มินัลนี้จึงรองรับการโต้ตอบของผู้ปฏิบัติงานที่เชื่อถือได้และการรับส่งข้อมูลที่ราบรื่นในโรงงานอุตสาหกรรมหนักที่มีสภาพแวดล้อมรุนแรง

คุณสมบัติ

จอแสดงผลที่มองเห็นได้ชัดเจน: จอแสดงผลคริสตัลเหลว TFT สีขนาดใหญ่ 15 นิ้ว ความละเอียด XGA 1024 x 768 และแสดงผลได้ 65,536 สี
การส่องสว่างที่ปรับปรุงขึ้น: หน้าจอความสว่างสูงระดับ 450 cd/m2 พร้อมการควบคุมความสว่างที่ปรับได้ 8 ระดับ
ระบบสัมผัสแบบแอนะล็อก: แผงสัมผัสแบบแอนะล็อกชนิดตัวต้านทานที่รองรับการป้อนคำสั่งจากผู้ปฏิบัติงานแบบจุดเดียวได้อย่างตอบสนองดีแม้สวมถุงมือ
เซ็นเซอร์ตรวจจับบุคคลในตัว: ระบบตรวจจับการเคลื่อนไหวในตัวพร้อมระยะหน่วงการตรวจจับที่ปรับได้ตั้งแต่ 0 ถึง 4 วินาที และระยะตรวจจับ 1 เมตร
พื้นที่จัดเก็บข้อมูลขนาดใหญ่: หน่วยความจำแฟลชในตัวขนาด 15 MB สำหรับจัดเก็บการออกแบบหน้าจอที่ซับซ้อน คู่มือการใช้งาน และระบบปฏิบัติการโดยเฉพาะ
การเชื่อมต่อที่หลากหลาย: อินเทอร์เฟซในตัวสำหรับ Ethernet, RS-422/485, RS-232, USB Device (Mini-B) และ USB Host (Type-A)
ช่องเสียบสื่อภายนอก: ช่องเสียบการ์ด Type I CompactFlash (CF) สำหรับบันทึกข้อมูลย้อนหลัง จัดเก็บสูตรการผลิต และสำรองข้อมูลโครงการ

การใช้งาน

สายการประกอบยานยนต์ที่ต้องการหน้าจอวินิจฉัยและการแสดงผังรูปแบบความหนาแน่นสูง
โรงบำบัดน้ำที่ต้องการการแสดงภาพ SCADA ครอบคลุมทั่วทั้งโรงงาน
ระบบประมวลผลสารเคมีและระบบจัดการวัสดุที่ต้องการการตรวจสอบในพื้นที่และการปรับสูตรการผลิต
แผงควบคุมความจุสูงที่รวมการกำหนดเส้นทางหลายอุปกรณ์และฟังก์ชันเกตเวย์ไว้ที่ศูนย์กลาง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Mitsubishi Electric
หมายเลขรุ่น	GT1695M-XTBA
ซีรีส์	GOT1000 (รุ่น GT16)
ประเภทจอแสดงผล	จอผลึกเหลวสี TFT (ความสว่างสูง มุมมองกว้าง)
ขนาดหน้าจอ	15 นิ้ว
ความละเอียด	XGA (1024 x 768 จุด)
ขนาดพื้นที่แสดงผลใช้งาน	304.1 มม. (กว้าง) x 228.1 มม. (สูง)
แบ็กไลต์	LED สีขาว (เปลี่ยนไม่ได้) พร้อมฟังก์ชันพักหน้าจอปิดอัตโนมัติ
ความจุหน่วยความจำ	หน่วยความจำแฟลชในตัว 15 MB (จำกัดรอบการเขียน 100,000 ครั้ง)
แรงดันไฟเลี้ยง	AC 100 ถึง 240 V (+10%, -15%), 50/60 Hz
การใช้พลังงาน	ไม่เกิน 64 W (ปกติ), ไม่เกิน 38 W (ปิดแบ็กไลต์)
กระแสไฟกระชากขณะเริ่มต้น	ไม่เกิน 28 A (4 มิลลิวินาที) ที่โหลดสูงสุด
โครงสร้างการป้องกัน	แผงด้านหน้า: IP67F (JEM1030); ภายในแผง: IP2X (JEM1030)
อุณหภูมิขณะทำงาน	ชุดแสดงผล: 0 ถึง 50 องศาเซลเซียส; บรรยากาศโดยรอบที่ไม่มีการแสดงผล: 0 ถึง 55 องศาเซลเซียส
ขนาดภายนอก	397 มม. (กว้าง) x 296 มม. (สูง) x 61 มม. (ลึก)
ขนาดช่องเจาะแผง	383.5 มม. (กว้าง) x 282.5 มม. (สูง)
น้ำหนักสุทธิ	5.0 กก.
น้ำหนักจัดส่ง	8.0 กก. (คำนวณ)
ขนาดบรรจุภัณฑ์	480 มม. x 380 มม. x 150 มม. (คำนวณ)
ประเทศต้นกำเนิด	ญี่ปุ่น

การเชื่อมต่อและอินเทอร์เฟซ

ประเภทอินเทอร์เฟซ	รายละเอียดขั้วต่อ / ทางกายภาพ	การกำหนดหน้าที่
RS-422/485	14 พิน (ตัวเมีย), 1 ช่อง	การเชื่อมต่ออนุกรมเฉพาะสำหรับ PLC หลักหรืออุปกรณ์ภายในเครื่อง (สูงสุด 115,200 bps)
RS-232	D-sub 9 พิน (ตัวผู้), 1 ช่อง	การวินิจฉัย PC การเขียนโปรแกรมระบบ หรือการเชื่อมต่อกับคอนโทรลเลอร์รอง
Ethernet	RJ-45 (แจ็กแบบโมดูลาร์), 1 ช่อง	โปรโตคอล 100BASE-TX / 10BASE-T สำหรับเครือข่ายโรงงานภายในและฟังก์ชันอินเทอร์เฟซ MES
USB Device	Mini-B, 1 ช่อง	สำหรับอัปโหลด/ดาวน์โหลดข้อมูลโครงการและติดตั้งระบบปฏิบัติการจาก PC ด้วยความเร็วสูง
USB Host	ประเภท A, 1 ช่อง	สำหรับสำรองไฟล์บันทึก พารามิเตอร์ และอัปเดตโครงการจากภายนอกโดยตรง
สล็อตการ์ด CF	สล็อต CompactFlash ประเภท I, 1 ช่อง	สำหรับการติดตามข้อมูลย้อนหลังปริมาณมาก การจัดเก็บเฟิร์มแวร์ และการเปิดใช้งานการสำรองข้อมูล

ข้อมูลเชิงลึกจากวิศวกรรมเชิงประจักษ์

รุ่นทางเลือกและความเข้ากันได้

ตามกำหนดการยุติการใช้งานอย่างเป็นทางการของ GT1695M-XTBA ระบบรุ่นเก่าจึงมักได้รับการปรับปรุงให้ทันสมัยด้วยซีรีส์ GOT2000 รุ่นใหม่กว่า โดยเฉพาะ GT2715-XTBA หากคุณกำลังอัปเกรด ไฟล์โครงการที่สร้างด้วย GT Designer3 สามารถย้ายไปใช้งานได้โดยตรง แต่ต้องตรวจสอบความลึกในการติดตั้งฮาร์ดแวร์ เนื่องจากรุ่นใหม่มักมีแผงที่บางกว่า

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เนื่องจากหน้าจอความสว่างสูงขนาด 15 นิ้วใช้พลังงานสูง (สูงสุด 64 W) แผงแบบปิดจึงต้องมีการระบายอากาศที่เพียงพอ หากติดตั้งโมดูลสื่อสารเสริมหรือแผงอินเทอร์เฟซ MES ซ้อนกันในสล็อตขยายคู่ อุณหภูมิภายในขณะทำงานอาจเพิ่มสูงขึ้นอย่างรวดเร็ว หลีกเลี่ยงการติดตั้ง HMI ไว้เหนืออุปกรณ์ที่ก่อให้เกิดความร้อนโดยตรง เช่น VFD หรือคอนแทคเตอร์กำลังสูงภายในแผง

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

เพื่อป้องกันจุดสัมผัสคลาดเคลื่อนและการสูญเสียการส่งข้อมูลอนุกรมที่พอร์ต RS-422/485 ตรวจสอบให้แน่ใจว่าเทอร์มินัลกราวด์ต่อโดยตรงกับกราวด์ Type D เฉพาะ (ความต้านทานไม่เกิน 100 โอห์ม) โดยใช้สายกราวด์ขนาดอย่างน้อย 2 มม.2 ห้ามต่อเทอร์มินัลนี้แบบพ่วงกับรางกราวด์ไฟฟ้าของมอเตอร์หรือไดรฟ์ที่อยู่ใกล้เคียง

แนวทางการติดตั้ง

คำเตือนสำคัญ

แยกแหล่งจ่ายไฟ AC ภายนอกทั้งหมดที่ป้อนเข้าสู่บล็อกเทอร์มินัลออกโดยสมบูรณ์ก่อนเริ่มติดตั้งแผงทางกายภาพ ต่อสายไฟ หรือบำรุงรักษาแบตเตอรี่ ตรวจสอบให้แน่ใจว่าไฟตกค้างในวงจรเทอร์มินัลถูกคายประจุออกจนหมด เพื่อป้องกันไฟฟ้าช็อตที่เป็นอันตรายหรือความเสียหายถาวรต่อแผงวงจรลอจิก

1

เตรียมช่องเจาะแผง: ตรวจสอบว่าขนาดช่องเปิดของแผงถูกต้องพอดีที่ 383.5 มม. (W) x 282.5 มม. (H) และพื้นผิวเรียบ ไม่มีครีบหรือขอบบิดงอ

2

ตรวจสอบปะเก็นแผง: ตรวจสอบให้แน่ใจว่าปะเก็นซีลกันน้ำเข้าที่และอยู่ในแนวตรงภายในร่องที่ด้านหลังกรอบหน้าจอ ก่อนดันหน้าจอเข้าไปในแผง

3

ยึดขายึดติดตั้ง: ติดตั้งแคลมป์ฮาร์ดแวร์ที่ให้มาทั้งหมดลงในช่องด้านข้างของตัวเครื่อง และขันสกรูด้วยแรงบิด 0.36 ถึง 0.48 N-m เพื่อป้องกันตัวเครื่องเสียรูป

4

ต่อบล็อกเทอร์มินัลไฟ AC: ใช้หางปลาย้ำสาย (ขนาด RAV1.25-3 หรือ V2-S3.3) กับสกรูเทอร์มินัล M3 และขันด้วยแรงบิด 0.5 ถึง 0.8 N-m อย่างเคร่งครัดเพื่อให้การเชื่อมต่อมั่นคง

FAQ

สามารถเปลี่ยนไฟ LED แบ็กไลต์ของ GT1695M-XTBA ได้หรือไม่เมื่อไฟหมด

ไม่ได้ ไฟ LED แบ็กไลต์ภายในรวมเป็นส่วนหนึ่งของชุดจอผลึกเหลวและไม่สามารถเปลี่ยนหน้างานได้ หากแบ็กไลต์ขัดข้องหรือมีความสว่างต่ำกว่าระดับที่ยอมรับได้ จะต้องซ่อมหรือเปลี่ยนโมดูลจอแสดงผล

ใช้ซอฟต์แวร์ใดในการออกแบบโปรเจกต์และติดตั้งระบบปฏิบัติการลงในเทอร์มินัลนี้

การออกแบบโปรเจกต์และติดตั้งระบบปฏิบัติการดำเนินการด้วยแพ็กเกจซอฟต์แวร์ GT Designer3 ของ Mitsubishi Electric (เป็นส่วนหนึ่งของชุด IQ Works หรือ MELSOFT) ผ่านการเชื่อมต่อ USB อนุกรม หรือ Ethernet

จะสำรองข้อมูลย้อนหลังหรือถ่ายโอนโปรเจกต์โดยไม่ใช้คอมพิวเตอร์ได้อย่างไร

คุณสามารถใส่การ์ด CompactFlash (CF) Type I ที่ใช้งานร่วมกันได้ในช่องด้านหน้าหรือด้านข้าง หรือเชื่อมต่อไดรฟ์ USB FAT ที่ฟอร์แมตแล้วเข้ากับอินเทอร์เฟซ USB Host (Type-A) เพื่อคัดลอกบันทึก ถ่ายโอนข้อมูลโปรเจกต์ หรืออัปเดตเฟิร์มแวร์

ต้องใช้แบตเตอรี่ชนิดใดเพื่อเก็บรักษาข้อมูลสำคัญ และใช้งานได้นานเท่าใด

เทอร์มินัลนี้ใช้แบตเตอรี่ลิเธียม GT15-BAT เพื่อสำรองนาฬิกาเรียลไทม์และข้อมูลบันทึก โดยมีอายุการใช้งานโดยประมาณ 5 ปีภายใต้อุณหภูมิการทำงานมาตรฐาน
