Mitsubishi MELSEC MR-J3-40A เซอร์โวแอมพลิไฟเออร์ | 400W 3 เฟสหรือ 1 เฟส 200V

ภาพรวมผลิตภัณฑ์

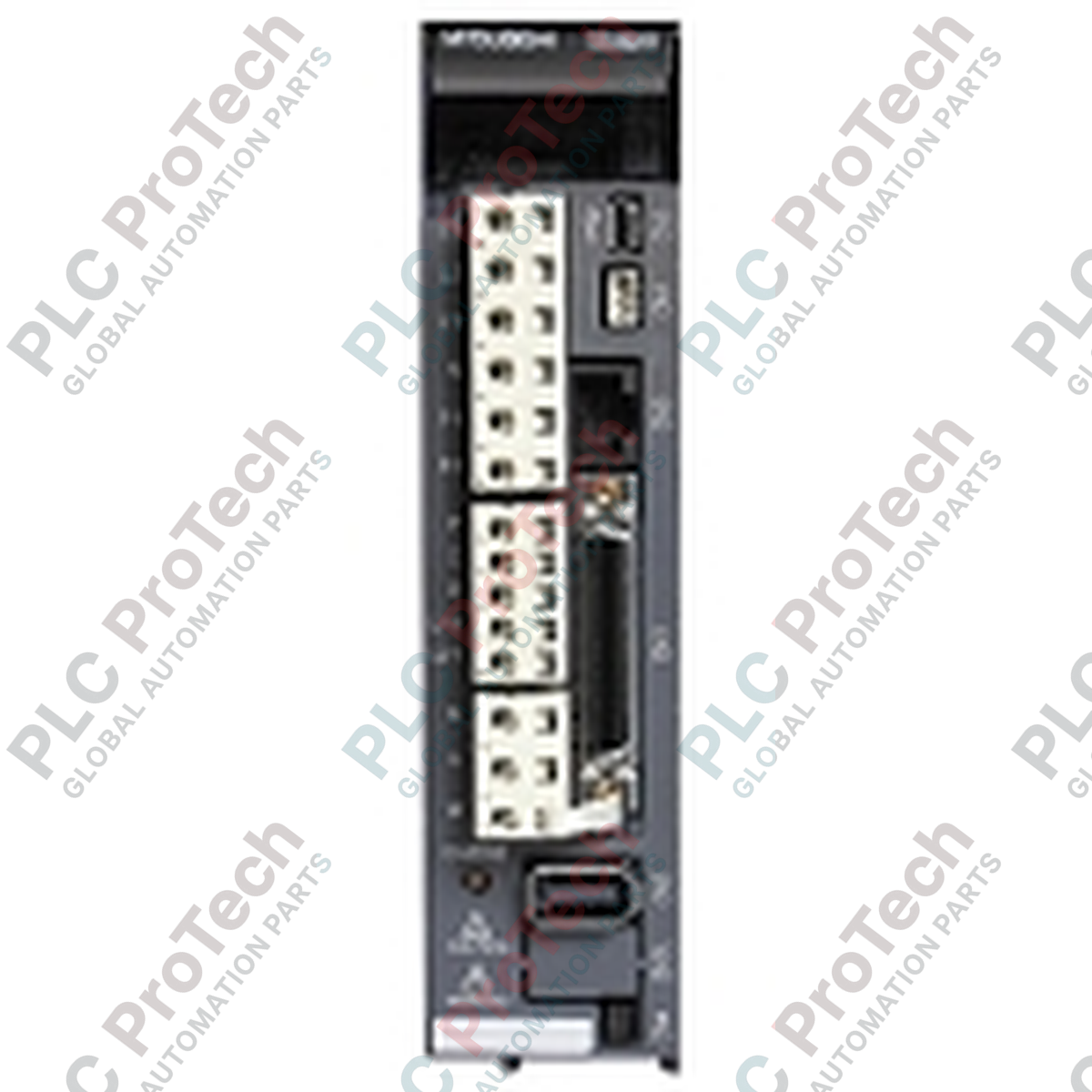

MR-J3-40A (MRJ340A) เป็นเซอร์โวแอมพลิฟายเออร์ AC ประสิทธิภาพสูงจากซีรีส์ MR-J3 ระดับเรือธงของ Mitsubishi Electric รองรับกำลังเอาต์พุต 400W รุ่นนี้เป็นรุ่น "อินเทอร์เฟซอเนกประสงค์" (Type A) ออกแบบมาสำหรับการควบคุมการเคลื่อนที่ความเร็วสูงและความแม่นยำสูง โดยใช้สัญญาณอินพุตแบบพัลส์เทรนหรือแรงดันไฟฟ้าแบบแอนะล็อก

MR-J3-40A โดดเด่นด้วยการตอบสนองความถี่ด้านความเร็ว 2100Hz ระดับชั้นนำของอุตสาหกรรม ซึ่งช่วยให้ใช้เวลาในการกำหนดตำแหน่งสั้นมากและมีการซิงโครไนซ์ที่ยอดเยี่ยมในงานที่ต้องการความแม่นยำสูง เช่น การผลิตเซมิคอนดักเตอร์ การติดฉลากความเร็วสูง และการตัดเฉือน CNC ที่มีความแม่นยำสูง ด้วยระบบปรับจูนอัตโนมัติขั้นสูงและระบบลดการสั่นสะเทือน MR-J3-40A จึงช่วยให้แม้แต่เครื่องจักรที่มีความเฉื่อยสูงหรือมีการสั่นพ้องทางกลทำงานได้อย่างราบรื่นและเสถียร

ประสิทธิภาพทางเทคนิค

ซีรีส์ MR-J3 นำเสนอเทคโนโลยีล้ำสมัยหลายรายการสำหรับตลาดระบบอัตโนมัติในอุตสาหกรรม:

• เอ็นโค้ดเดอร์ความละเอียดสูง 18 บิต: รองรับเอ็นโค้ดเดอร์ที่มี 262,144 พัลส์ต่อรอบ ช่วยให้ความเร็วคงที่อย่างยิ่งและกำหนดตำแหน่งได้แม่นยำ

• ระบบควบคุมลดการสั่นสะเทือนขั้นสูง: ช่วยหักล้างการสั่นสะเทือนที่ปลายการเคลื่อนที่โดยอัตโนมัติ และลดความถี่การสั่นพ้องที่เกิดจากความยืดหยุ่นของแขนเครื่องจักร

• การปรับจูนอัตโนมัติแบบเรียลไทม์: "การควบคุมแบบปรับตามโมเดล" จะคำนวณอัตราส่วนความเฉื่อยของโหลดและปรับพารามิเตอร์เกนแบบเรียลไทม์อย่างต่อเนื่อง ช่วยลดเวลาในการตั้งค่าได้อย่างมาก

• รองรับเอ็นโค้ดเดอร์แบบสัมบูรณ์ในตัว: เมื่อใช้งานร่วมกับมอเตอร์และแบตเตอรี่ของ Mitsubishi ที่เข้ากันได้ ระบบจะทำงานเป็นระบบกำหนดตำแหน่งแบบสัมบูรณ์ โดยไม่ต้องดำเนินการคืนตำแหน่งอ้างอิงเมื่อเปิดเครื่อง

• การระบุอุปกรณ์แบบ Plug & Play: ระบุพารามิเตอร์ของเซอร์โวมอเตอร์ที่เชื่อมต่อโดยอัตโนมัติเมื่อเริ่มต้นระบบ ช่วยลดข้อผิดพลาดในการกำหนดค่า

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

MR-J3-40A สามารถใช้กับแหล่งจ่ายไฟ 1 เฟสได้หรือไม่?

ได้ สำหรับรุ่น 400W สามารถใช้แหล่งจ่ายไฟ AC 3 เฟส 200V หรือ AC 1 เฟส 200–230V ได้ โปรดทราบว่าเมื่อใช้ไฟ 1 เฟส ต้องเชื่อมต่อเข้ากับขั้ว L1 และ L2 และตรวจสอบให้แน่ใจว่าความจุของแหล่งจ่ายไฟเพียงพอต่อความต้องการแรงบิดสูงสุดของมอเตอร์

MR-J3-40A และ MR-J3-40B แตกต่างกันอย่างไร?

Type A (รุ่นนี้) ใช้อินเทอร์เฟซอเนกประสงค์ (พัลส์/แอนะล็อก) ส่วน Type B ใช้เครือข่ายใยแก้วนำแสงความเร็วสูง SSCNET III สำหรับการสื่อสารกับ Motion Controller ของ Mitsubishi (ซีรีส์ Q หรือ iQ-R)

ฉันจะล้างรหัส "AL 16" (ข้อผิดพลาดของเอ็นโค้ดเดอร์) บนไดรฟ์นี้ได้อย่างไร?

โดยปกติรหัส AL 16 จะระบุว่าการสื่อสารระหว่างไดรฟ์กับเอ็นโค้ดเดอร์ของมอเตอร์ล้มเหลว ให้ตรวจสอบสายเอ็นโค้ดเดอร์ว่าชำรุดหรือไม่ ตรวจสอบให้แน่ใจว่าขั้วต่อเสียบเข้าที่สนิท และตรวจสอบว่าสายมีชีลด์และเดินแยกออกจากสายไฟกำลังมอเตอร์แรงดันสูง เพื่อป้องกันสัญญาณรบกวน EMI

คู่มือวิศวกรรมและการติดตั้ง

การเดินสายและการลดสัญญาณรบกวน EMI

เพื่อรักษาความแม่นยำของการตอบสนอง 2100Hz ให้ใช้สายสำเร็จรูปของ Mitsubishi ของแท้สำหรับการเชื่อมต่อเอ็นโค้ดเดอร์และไฟกำลัง ติดตั้งฟิลเตอร์สัญญาณรบกวนที่สายไฟอินพุตเสมอ และตรวจสอบให้แน่ใจว่าแอมพลิฟายเออร์ต่อกราวด์เข้ากับแผ่นฐานด้านหลังของตู้ไฟอย่างถูกต้อง เดินสายสัญญาณ (ขั้วต่อ CN1) แยกจากสายเอาต์พุตมอเตอร์ U/V/W เพื่อป้องกันสัญญาณรบกวนที่อาจทำให้ตำแหน่งคลาดเคลื่อน

การกำหนดค่าพารามิเตอร์

แม้การปรับจูนอัตโนมัติจะมีประสิทธิภาพสูง แต่การใช้งานเฉพาะบางประเภทอาจจำเป็นต้องปรับพารามิเตอร์ด้วยตนเองผ่านซอฟต์แวร์ MR Configurator หากเครื่องจักรมีเสียง "หึ่ง" ความถี่สูง ให้ใช้พารามิเตอร์ของฟิลเตอร์ลดการสั่นพ้องของเครื่องจักร (Notch Filter) ในตัว เพื่อแยกและลดทอนความถี่การสั่นพ้องเฉพาะของระบบกลไก

การจัดการความร้อน

MR-J3-40A เป็นไดรฟ์ขนาดกะทัดรัด (กว้าง 40mm) เมื่อติดตั้งไดรฟ์หลายตัวเรียงกัน ("ติดตั้งชิดกันด้านข้าง") ให้เว้นระยะห่างระหว่างแอมพลิฟายเออร์อย่างน้อย 10mm และเว้นพื้นที่ด้านบนและด้านล่างของชุดอุปกรณ์ 50mm ในการใช้งานที่มีรอบการทำงานหนัก ตรวจสอบให้แน่ใจว่าตู้มีระบบระบายความร้อนด้วยอากาศแบบบังคับ เพื่อรักษาอุณหภูมิโดยรอบให้ต่ำกว่า 55°C
