คำอธิบาย

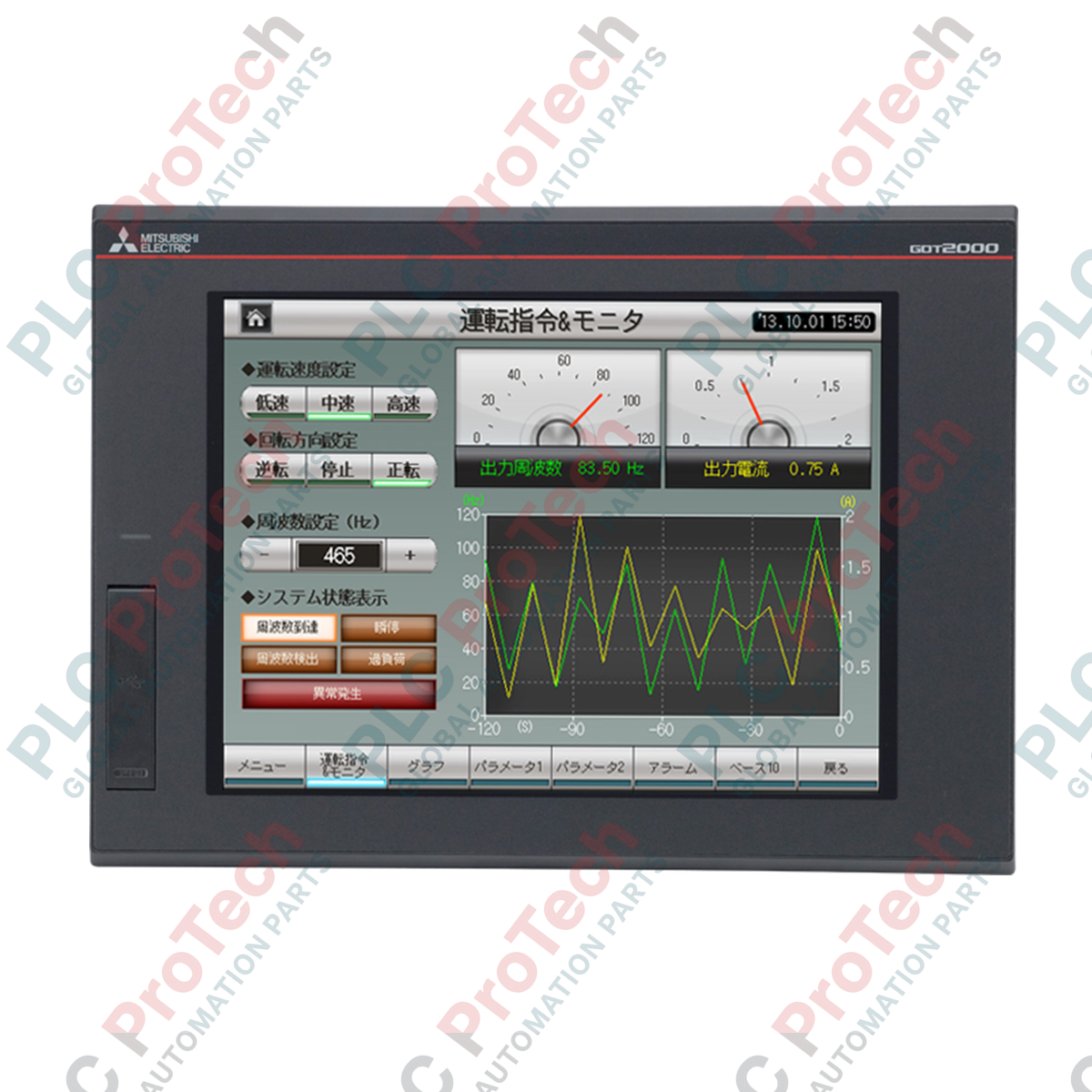

ออกแบบมาเพื่อมอบการแสดงภาพกระบวนการความละเอียดสูงและการควบคุมระบบที่ใช้งานง่าย Mitsubishi Electric GT2710-STBA ทำหน้าที่เป็นอินเทอร์เฟซผู้ปฏิบัติงานประสิทธิภาพสูงภายในสถาปัตยกรรมระบบอัตโนมัติที่ซับซ้อน ด้วยจอสี TFT SVGA ขนาด 10.4 นิ้ว HMI นี้ผสานความสามารถด้านมัลติทัชแบบคาปาซิทีฟ ช่วยให้ผู้ปฏิบัติงานใช้คำสั่งหยิกเพื่อซูม ปัด และควบคุมด้วยสองมือได้โดยตรงบนพื้นที่โรงงาน พร้อมแหล่งจ่ายไฟ AC ระดับอุตสาหกรรม จึงออกแบบมาสำหรับติดตั้งในตู้ควบคุมไฟฟ้าที่ทำงานภายใต้สภาวะแวดล้อมและไฟฟ้าที่สมบุกสมบัน
คุณสมบัติเด่น
-
รองรับมัลติทัช: รองรับการใช้งานด้วยท่าทางมาตรฐาน ช่วยป้องกันการป้อนข้อมูลโดยไม่ตั้งใจและทำให้การโต้ตอบกับแผงควบคุมที่ซับซ้อนสะดวกยิ่งขึ้น
-
หน้าจอสี TFT: แสดงพารามิเตอร์กระบวนการด้วยความละเอียด SVGA คอนทราสต์สูง (800 x 600 พิกเซล) เพื่อให้ข้อความคมชัดและหน้าจอกราฟิกมีรายละเอียด
-
ช่วงแรงดันไฟฟ้าขาเข้ากว้าง: ทำงานได้อย่างน่าเชื่อถือกับไฟฟ้ากระแสสลับตั้งแต่ 100 ถึง 240 VAC โดยรองรับค่าความคลาดเคลื่อน +10% ถึง -15%
-
ความทนทานทางกายภาพ: ผลิตด้วยกรอบสีดำและได้รับการรับรองให้ทนแรงกระแทกทางกลสูงสุด 147 m/s2 (15G) ในสามแกนที่ตั้งฉากกัน
-
ฉนวนกั้นที่แข็งแกร่ง: ทนแรงดันทดสอบสูงสุด 1500 VAC เป็นเวลา 1 นาทีระหว่างขั้วไฟฟ้าที่มีกระแสและกราวด์ตัวเครื่อง
การใช้งาน
- โรงงานประกอบยานยนต์และสายการผลิตที่ใช้หุ่นยนต์
- ระบบสูบน้ำ กรอง และจ่ายสารในโรงบำบัดน้ำและน้ำเสีย
- ระบบบรรจุภัณฑ์ คัดแยก และขนถ่ายวัสดุที่ต้องรองรับการสั่งงานด้วยมืออย่างรวดเร็ว
- แผงควบคุมกระบวนการทางเคมีและการตรวจสอบสภาพแวดล้อม
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ |
ค่า / ข้อมูลจำเพาะ |
| ผู้ผลิต |
Mitsubishi Electric |
| หมายเลขรุ่น |
GT2710-STBA |
| ซีรีส์ |
ซีรีส์ GOT2000 (GT27) |
| ขนาดและประเภทจอแสดงผล |
จอสี TFT SVGA ขนาด 10.4 นิ้ว |
| ความละเอียด |
800 x 600 พิกเซล |
| แรงดันไฟเลี้ยงขาเข้า |
100 ถึง 240 VAC (+10%, -15%), 50/60 Hz |
| โหลดกำลังไฟฟ้าสูงสุด |
41 W หรือน้อยกว่า |
| การใช้พลังงาน (แบบเดี่ยว) |
17 W (10 W เมื่อปิดไฟพื้นหลัง) |
| กระแสไฟกระชากขณะเปิดเครื่อง |
60 A หรือน้อยกว่า (ระยะเวลา 2 มิลลิวินาที อุณหภูมิแวดล้อม 25 °C) |
| อุณหภูมิขณะทำงาน (แนวนอน) |
0 ถึง 55 °C |
| อุณหภูมิขณะทำงาน (แนวตั้ง) |
0 ถึง 50 °C |
| ความชื้นขณะทำงาน |
ความชื้นสัมพัทธ์ 10% ถึง 90% (ไม่ควบแน่น) |
| ระยะเวลาความล้มเหลวชั่วขณะที่ยอมรับได้ |
ภายใน 20 มิลลิวินาที (ที่ 100 VAC หรือสูงกว่า) |
| ความต้านทานฉนวน |
10 MΩ หรือสูงกว่า (วัดที่ 500 VDC) |
| ขนาดทางกายภาพ (กว้าง x สูง x ลึก) |
303 มม. x 218 มม. x 25 มม. |
| น้ำหนัก (ไม่รวมขายึด) |
2.1 กก. |
| น้ำหนักจัดส่ง |
8.0 กก. |
ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง
รุ่นทางเลือกและความเข้ากันได้
ยูนิตนี้ใช้ทดแทนเชิงหน้าที่สำหรับเทอร์มินัลผู้ควบคุมรุ่นเก่า GT1675-VNBA และรุ่น GT1675-VNBA เมื่อย้ายโครงการผ่าน GT Works3 ให้ยืนยันว่าแบบอักษรระบบ พื้นที่ปุ่มสัมผัส และการตั้งค่าการสื่อสารโดยตรงได้รับการคอมไพล์สำหรับฮาร์ดแวร์ GOT2000 เพื่อให้การปรับขนาดหน้าจอและการตอบสนองการสัมผัสทำงานตามที่ออกแบบไว้
ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม
คำนึงถึงผลกระทบด้านความร้อนจากทิศทางการติดตั้งทางกายภาพ การติดตั้งในแนวตั้งลดความสามารถในการระบายความร้อนแบบพาความร้อน ทำให้ขีดจำกัดอุณหภูมิแวดล้อมที่ปลอดภัยที่อนุญาตลดลงจาก 55 degC เป็น 50 degC ตรวจสอบให้มีปริมาตรภายในตู้เพียงพอเพื่อป้องกันการสะสมของจุดร้อน โดยเฉพาะเมื่อติดตั้งคอนแทคเตอร์แบบขับตรงหรือไดรฟ์ปรับความเร็วรอบที่มีความร้อนสูงไว้ใต้ช่องเจาะขั้วต่อโดยตรง
เคล็ดลับการทดสอบเดินระบบและการเดินสาย
เดินสายไฟ AC และสายสัญญาณแยกกันคนละแนวทางเพื่อป้องกันการคัปปลิงแบบเหนี่ยวนำ ชุดขั้วต่อสกรู (ชนิด M3) ต้องขันด้วยแรงบิด 0.5 ถึง 0.8 N.m โดยใช้เครื่องมือหุ้มฉนวน ต่อขั้วกราวด์เพื่อการทำงานเข้ากับจุดกราวด์อิมพีแดนซ์ต่ำ Class D โดยเฉพาะโดยตรงเสมอ (น้อยกว่า 100 โอห์ม) เพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าจากอุปกรณ์อิเล็กทรอนิกส์กำลังในพื้นที่
แนวทางการติดตั้ง
คำเตือนด้านความปลอดภัยที่สำคัญ
ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟหลัก ไฟเสริม และไฟควบคุมทั้งหมดที่จ่ายเข้าสู่ตู้ถูกตัดพลังงานโดยสมบูรณ์ ล็อก และติดป้ายเตือนแล้วก่อนสัมผัสขั้วต่อทางกายภาพ ยืนยันว่าไม่มีแรงดันตกค้างที่เป็นอันตรายด้วยเครื่องมือทดสอบที่ผ่านการสอบเทียบก่อนเริ่มขั้นตอนการเดินสาย
1
เตรียมช่องเจาะประตูแผงตามขนาดในแม่แบบของคู่มือการติดตั้ง ตรวจสอบให้แผ่นโครงสร้างได้ระดับ แข็งแรง และไม่มีครีบคมหรือเศษโลหะหยาบ
2
ตรวจสอบว่าปะเก็นกันน้ำติดตั้งเข้าที่อย่างถูกต้องโดยรอบขอบแผงด้านหลัง สอดหน้าจอจากแผงด้านหน้าเข้าไปในช่องเจาะตู้ที่เตรียมไว้
3
ติดตั้งขายึดจากด้านหลัง แล้วขันสกรูยึดให้แน่นอย่างสม่ำเสมอเพื่อให้ซีลปะเก็นแนบสนิทและป้องกันการบิดเสียรูปทางกลของกรอบ HMI
4
ปอกตัวนำสายไฟเข้า 100-240 VAC ให้ได้ขนาด (0.75 ถึง 2 มม.²) ย้ำขั้วต่อแบบแฉกหรือแบบห่วงหุ้มฉนวนที่สะอาด แล้วต่อเข้ากับชุดขั้วต่อสกรู M3 และขันให้แน่นตามค่าแรงบิดมาตรฐาน
