Manufacturer: Mitsubishi Electric
Product No.: GT2710-VTBA
Country of origin:สหรัฐอเมริกา
Product Type: หน้าจอสัมผัส HMI
Payment: T/T, Western Union
Weight: 8000g
Dimensions: 30.3 ซม. x 21.8 ซม. x 5.2 ซม.
Shipping port: Xiamen
Warranty: 12 months

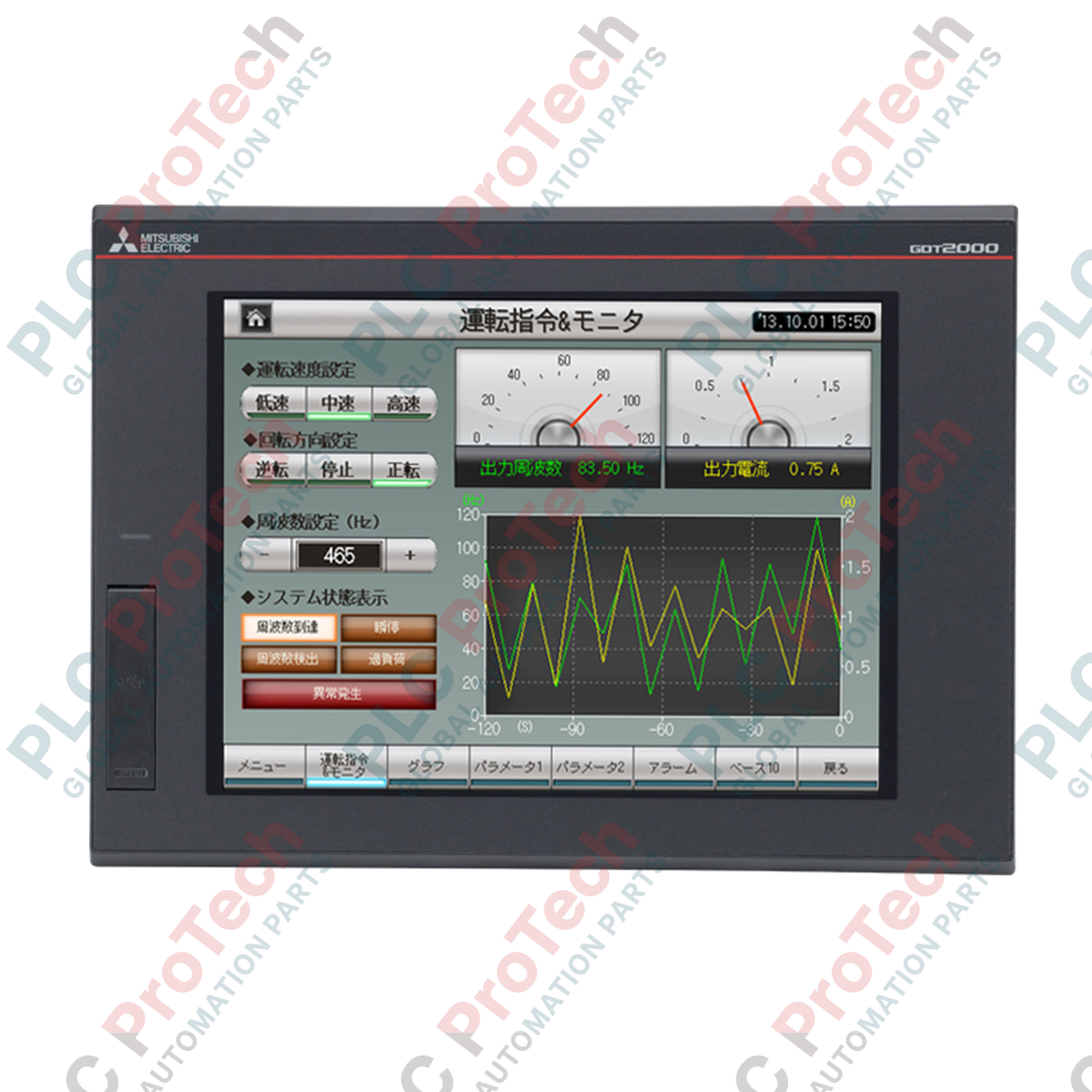

ในฐานะอินเทอร์เฟซผู้ปฏิบัติงานประสิทธิภาพสูงภายในสถาปัตยกรรมระบบอัตโนมัติอุตสาหกรรม Mitsubishi Electric GT2710-VTBA มอบความสามารถในการควบคุมและแสดงผลที่แม่นยำผ่านจอแสดงผล TFT สีขนาด 10.4 นิ้ว ความละเอียด VGA ผลิตภัณฑ์นี้เป็นส่วนหนึ่งของ GOT2000 Series ขั้นสูง และผสานรวมฟังก์ชันท่าทางแบบมัลติทัช ช่วยให้ผู้ปฏิบัติงานในโรงงานสามารถซูมด้วยการบีบนิ้ว ปัด และใช้คำสั่งหลายนิ้วได้โดยตรงภายในพื้นที่การผลิต ตัวเครื่องใช้แหล่งจ่ายไฟ AC และมีโครงกรอบสีดำที่แข็งแรงทนทานต่อสภาพแวดล้อมอุตสาหกรรมที่รุนแรง จึงเหมาะอย่างยิ่งสำหรับการติดตั้งรวมเข้ากับเครือข่ายระบบอัตโนมัติเครื่องจักรและการควบคุมกระบวนการที่มีความต้องการสูง
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Mitsubishi Electric |
| หมายเลขรุ่น | GT2710-VTBA |
| ซีรีส์ | GOT2000 (GT27) |
| ขนาดและประเภทจอแสดงผล | จอแสดงผล TFT สี ขนาด 10.4 นิ้ว (หรือพื้นที่แสดงผลที่ใช้งานจริงขนาด 10.1 นิ้ว) |
| ความละเอียด | VGA (640 x 480 พิกเซล) |
| การควบคุมด้วยท่าทางแบบมัลติทัช | รองรับ (รุ่น Advanced Gesture) |
| สีกรอบ | สีดำ |
| ช่วงแรงดันไฟขาเข้า | 100 ถึง 240 VAC (+10%, -15%) |
| โหลดกำลังไฟฟ้าสูงสุด | 41 W หรือน้อยกว่า |
| การใช้พลังงานแบบทำงานเดี่ยว | 17 W (ลดลงเหลือ 10 W เมื่อปิดแบ็กไลต์) |
| ขีดจำกัดกระแสกระชากขณะเริ่มต้น | 60 A หรือน้อยกว่า (ระยะเวลา 2 มิลลิวินาทีที่ 25 องศาเซลเซียส, โหลดสูงสุด) |
| ระยะเวลาขัดข้องชั่วขณะที่ยอมรับได้ | ภายใน 20 มิลลิวินาที (ที่ 100 VAC หรือสูงกว่า) |
| ความต้านทานฉนวน | 10 เมกโอห์มหรือสูงกว่า (วัดที่ 500 VDC) |
| แรงดันทน | 1500 VAC เป็นเวลา 1 นาที (ระหว่างขั้วไฟและกราวด์) |
| อุณหภูมิในการใช้งาน (แนวนอน) | 0 ถึง 55 องศาเซลเซียส |
| อุณหภูมิในการใช้งาน (แนวตั้ง) | 0 ถึง 50 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -20 ถึง 60 องศาเซลเซียส |
| ช่วงความชื้นแวดล้อม | 10% ถึง 90% RH (ไม่ควบแน่น) |
| ความต้านทานการสั่นสะเทือนและแรงกระแทก | เป็นไปตามมาตรฐาน JIS B 3502, IEC 61131-2 (147 ม./วินาที² / 15G) |
| ระดับความสูงในการใช้งาน | 2000 เมตร (6562 ฟุต) หรือต่ำกว่า |
| น้ำหนักผลิตภัณฑ์ | 2.1 กก. (ไม่รวมขายึด) |
| ขนาดภายนอก (กว้าง x สูง x ลึก) | 30.3 ซม. x 21.8 ซม. x 5.2 ซม. |
| น้ำหนักขนส่ง (คำนวณ) | 8.0 กก. (รวมวัสดุบรรจุภัณฑ์) |
| การเชื่อมต่อ / พารามิเตอร์เทอร์มินัล | Specification Standard |
|---|---|
| Applicable Wire Size | 0.75 to 2 mm² |
| Terminal Block Screw Type | M3 Screw Clamp Terminal |
| Compatible Crimp Terminals | RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A |
| Tightening Torque Range | 0.5 to 0.8 N.m |
The GT2710-VTBA can directly replace older GT1675 or GT1575 series HMIs of the same screen footprint; however, panel cutout adapter plates or bezel replacements may be required depending on the exact mounting depth and tolerance of your existing cutout. Ensure that your HMI application is compiled within GT Works3 (Version 1.100G or later) to access the specialized firmware drivers required for this unit's multi-touch and advanced gesture engine.
When utilizing a vertical installation orientation, the maximum permitted operating temperature drops from 55 degC to 50 degC. Ensure at least 100mm of clearance space exists between the rear of the HMI unit and adjacent control devices inside the cabinet to facilitate sufficient passive thermal convection. Do not mount this unit in environments featuring continuous exposure to greasy fumes, highly conductive metal dust, or direct sunlight, as this will accelerate display yellowing and touch-layer degradation.
เดินสายไฟ AC หลักแยกจากสายสื่อสารอุตสาหกรรม (เช่น Ethernet หรือบัสอนุกรม RS-422/485) เสมอ เพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าความถี่สูง (EMI) เชื่อมต่อขั้ว LG (Line Ground) และ FG (Frame Ground) เข้ากับจุดต่อลงดินอุตสาหกรรมคลาส D โดยเฉพาะ โดยใช้สายทองแดงที่มีพื้นที่หน้าตัดอย่างน้อย 2 mm² เพื่อป้องกันวงจรกราวด์แฝงที่อาจทำให้หน้าจอสัมผัสสั่นไหว
คำเตือนสำคัญ: อันตรายจากไฟฟ้าช็อต
แยกและตัดไฟจากสายจ่ายไฟหลักทั้งหมดก่อนเริ่มการติดตั้งทางกายภาพ การเดินสาย หรือการบำรุงรักษาอุปกรณ์นี้ ตรวจสอบสถานะว่าไม่มีแรงดันไฟฟ้าโดยใช้เครื่องมือทดสอบที่ผ่านการสอบเทียบแล้ว ก่อนเปิดฝาครอบขั้วต่อหรือสัมผัสส่วนประกอบภายใน การไม่ปฏิบัติตามอาจส่งผลให้เกิดการบาดเจ็บสาหัสหรืออุปกรณ์เสียหายได้
ตรวจสอบว่าขนาดช่องเจาะตู้ตรงตามข้อกำหนดด้านความกว้างและความสูงสำหรับ GOT2000 ซีรีส์ 10.4" อย่างเคร่งครัด และตรวจสอบให้แน่ใจว่าปะเก็นซีลนั่งอยู่รอบขอบ HMI อย่างถูกต้อง
ใส่ชุด HMI เข้าไปในช่องเจาะแผงจากด้านหน้า จากนั้นยึดขายึดติดตั้งจากด้านหลัง โดยขันสกรูตามค่าแรงบิดที่กำหนดเพื่อคงการป้องกันระดับ IP67F
ต่อขั้วอินพุตไฟ AC โดยใช้หางปลาย้ำที่เหมาะสม (RAV1.25-3 หรือเทียบเท่า) และขันสกรูขั้วต่อด้วยแรงบิดระหว่าง 0.5 ถึง 0.8 N.m
ต่อการเชื่อมต่อขั้วกราวด์ทั้งหมดให้สมบูรณ์กับจุดต่อลงดินคลาส D ก่อนจ่ายไฟให้สายไฟขาเข้า
