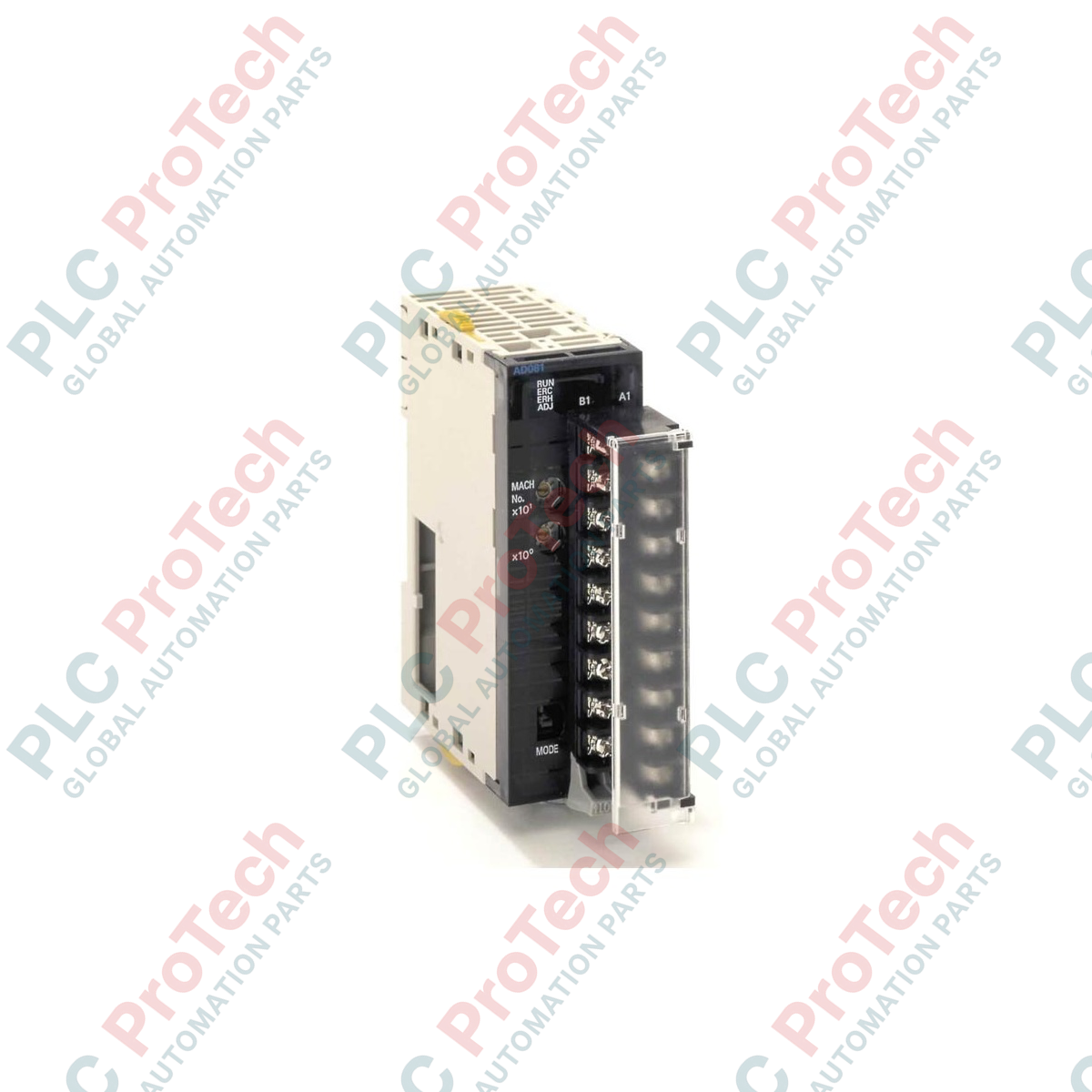

ออมรอน CJ1W-AD081-V1 ยูนิตอินพุตแอนะล็อกซีรีส์ CJ1

SKU CJ1W AD081-V1

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: CJ1W AD081-V1
Origin ญี่ปุ่น
Product Type: โมดูลอินพุตแอนะล็อก
Payment: T/T, Western Union
Weight: 0.15 kg
Dimensions: 31 มม. x 90 มม. x 89 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

สำหรับการเก็บข้อมูลกระบวนการความหนาแน่นสูงในสภาพแวดล้อมอุตสาหกรรม CJ1W-AD081-V1 ทำหน้าที่เป็น ยูนิตอินพุตแอนะล็อก แบบหลายช่องสัญญาณที่เชื่อถือได้ภายในแพลตฟอร์ม PLC ซีรีส์ CJ ของ Sysmac โมดูลนี้รองรับช่องอินพุตแอนะล็อกสูงสุด 8 ช่องในสล็อตเดียว จึงมีประสิทธิภาพสูงสำหรับตู้ควบคุมที่มีพื้นที่จำกัด โมดูลเชื่อมต่อโดยตรงกับแร็ก CPU รุ่น CJ1, CJ2 และรุ่นที่เข้ากันได้ผ่านบัสระบบ ช่วยให้ถ่ายโอนข้อมูลได้อย่างรวดเร็วและตรวจสอบการวินิจฉัยได้อย่างเป็นระบบ

แต่ละช่องสามารถกำหนดค่าแยกกันสำหรับสัญญาณอินพุตประเภทต่าง ๆ ได้ ทำให้วิศวกรสามารถผสมสัญญาณแรงดันไฟฟ้าและกระแสไฟฟ้าบนโมดูลจริงเดียวกันได้ ฟังก์ชันประมวลผลสำคัญที่รวมอยู่ในฮาร์ดแวร์โดยตรง ได้แก่ การปรับสเกล การคงค่าจุดสูงสุด การประมวลผลค่าเฉลี่ย และการตรวจจับการขาดการเชื่อมต่อของสายอินพุต ซึ่งช่วยลดภาระการคำนวณของ CPU หลัก

คุณสมบัติ

รองรับช่องอินพุตแอนะล็อกสูงสุด 8 ช่องในความกว้างกะทัดรัดเพียงสล็อตเดียว
อินพุตที่กำหนดค่าแยกกันได้สำหรับแรงดันไฟฟ้า (1 ถึง 5 V, 0 ถึง 5 V, 0 ถึง 10 V, -10 ถึง 10 V) และกระแสไฟฟ้า (4 ถึง 20 mA)
อัตราการแปลงความเร็วสูง 250 ไมโครวินาทีต่อจุด (รวม 2 มิลลิวินาทีสำหรับทั้ง 8 จุด)
โหมดการแปลงความละเอียดสูงสุด 1/8000 (โหมดมาตรฐานคือ 1/4000) เพื่อการควบคุมการใช้งานที่แม่นยำ
ฟังก์ชันฟิลเตอร์ดิจิทัลในตัวเพื่อลดสัญญาณรบกวนความถี่สูงในกระบวนการ
ฟังก์ชันคงค่าจุดสูงสุดและจุดต่ำสุดเพื่อติดตามขีดจำกัดชั่วขณะของกระบวนการ
ฟังก์ชันตรวจจับการขาดการเชื่อมต่อสำหรับสัญญาณอินพุต 1 ถึง 5 V และ 4 ถึง 20 mA

การใช้งาน

การติดตามและตรวจสอบอุณหภูมิหลายโซนในกระบวนการให้ความร้อน
การเชื่อมต่อทรานสมิตเตอร์วัดอัตราการไหล ระดับ และแรงดันในระบบบำบัดน้ำ
ลูปควบคุมป้อนกลับในเครื่องอัดรีดพลาสติกและเครื่องจ่ายสารเคมี
ระบบอัตโนมัติในโรงงานและระบบตรวจสอบกระบวนการที่ต้องการการเก็บข้อมูลแอนะล็อกความหนาแน่นสูง

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิตหมายเลขชิ้นส่วน/รุ่นซีรีส์ประเภทโมดูลจำนวนอินพุตช่วงอินพุต (แรงดันไฟฟ้า)ช่วงอินพุต (กระแสไฟฟ้า)อิมพีแดนซ์อินพุต (แรงดันไฟฟ้า)อิมพีแดนซ์อินพุต (กระแส)ความละเอียดความเร็วในการแปลงความแม่นยำ (ที่ 25 องศาเซลเซียส)การแยกสัญญาณการเชื่อมต่อภายนอกการใช้กระแสไฟขนาดน้ำหนักอุณหภูมิขณะทำงาน

Omron

CJ1W-AD081-V1

ซีรีส์ CJ (CJ1, CJ2)

ยูนิตอินพุตแอนะล็อก (ยูนิต I/O พิเศษ)

8 จุด

1 ถึง 5 V, 0 ถึง 5 V, 0 ถึง 10 V, -10 ถึง 10 V

4 ถึง 20 mA

อย่างน้อย 1 MOhm

ความต้านทานพิกัด 250 โอห์ม

1/4000 (โหมดมาตรฐาน), 1/8000 (โหมดความละเอียดสูง)

สูงสุด 250 ไมโครวินาที/จุด

แรงดัน: +/-0.2% ของ F.S. | กระแส: +/-0.4% ของ F.S.

การแยกด้วยโฟโตคัปเปลอร์ระหว่างขั้วอินพุตกับบัสภายในของ PLC (ไม่มีการแยกระหว่างช่องอินพุตแต่ละช่อง)

เทอร์มินัลบล็อก 18 จุด (ถอดได้)

สูงสุด 420 มิลลิแอมป์ที่ 5 VDC (จ่ายไฟผ่านแบ็กเพลน)

31 มม. x 90 มม. x 89 มม. (W x H x D)

150 กรัม (ไม่รวมบรรจุภัณฑ์สำหรับการจัดส่ง)

0 ถึง 55 องศาเซลเซียส

การเชื่อมต่อและอินเทอร์เฟซ

ยูนิตนี้มีเทอร์มินัลบล็อกแบบถอดได้ 18 จุด ผู้ใช้สามารถเดินสายเข้าบล็อกล่วงหน้าก่อนติดตั้งเข้ากับโมดูล การกำหนดขั้วต่อควรเป็นไปตามรูปแบบการเดินสายเครื่องมือวัดมาตรฐาน:

คู่ขั้วต่อ	ชื่อสัญญาณ	คำอธิบาย
A1 / B1	V IN 1 / I IN 1	แรงดันอินพุต 1 (+) / กระแสอินพุต 1 (+)
A2 / B2	COM 1	ขั้วร่วมอินพุต 1 (-)
A3 / B3	V IN 2 / I IN 2	แรงดันอินพุต 2 (+) / กระแสอินพุต 2 (+)
A4 / B4	COM 2	ขั้วร่วมอินพุต 2 (-)
A5 / B5	V IN 3 / I IN 3	แรงดันอินพุต 3 (+) / กระแสอินพุต 3 (+)
A6 / B6	COM 3	ขั้วร่วมอินพุต 3 (-)
A7 / B7	V IN 4 / I IN 4	แรงดันอินพุต 4 (+) / กระแสอินพุต 4 (+)
A8 / B8	COM 4	ขั้วร่วมอินพุต 4 (-)
A9 / B9	NC / SLD	ไม่มีการเชื่อมต่อ / ขั้วต่อกราวด์ชีลด์

หมายเหตุ: ขั้ว A10 ถึง B18 มีรูปแบบการทำงานซ้ำกันสำหรับอินพุต 5 ถึง 8 เมื่อใช้อินพุตกระแส ให้ลัดวงจรขั้วอินพุตแรงดัน (V IN) และอินพุตกระแส (I IN) ของช่องสัญญาณนั้น

แนวทางการติดตั้ง

ปิดแหล่งจ่ายไฟของระบบ PLC ทุกครั้งก่อนติดตั้งหรือถอดโมดูลออกจากแร็ก
ตรวจสอบให้แน่ใจว่าตัวล็อกเลื่อนด้านบนและด้านล่างของยูนิตล็อกเข้ากับโมดูลข้างเคียงอย่างแน่นหนา
เพื่อป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า ให้ใช้สายคู่บิดเกลียวมีชีลด์ (STP) สำหรับการเดินสายสัญญาณแอนะล็อกทั้งหมด
เดินสายแอนะล็อก I/O แยกจากสายไฟ AC แรงดันสูงและกระแสสูง
เชื่อมต่อสายชีลด์ของสายอินพุตเข้ากับขั้วชีลด์ (SLD) หรือต่อสายดินที่จุดเข้าสู่แผงควบคุม

การปฏิบัติตามข้อกำหนดและการรับรอง

เป็นไปตามข้อกำหนดเครื่องหมาย CE
ได้รับการขึ้นทะเบียน UL และ cULus
ได้รับการรับรองจาก Lloyd's Register สำหรับการติดตั้งทางทะเล

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ความเร็วในการแปลงสัญญาณของ CJ1W-AD081-V1 อยู่ที่เท่าไร

โมดูลนี้มีความเร็วในการแปลงสัญญาณสูงที่ 250 ไมโครวินาทีต่อจุด ซึ่งหมายความว่าสามารถประมวลผลทั้ง 8 ช่องสัญญาณได้ภายใน 2 มิลลิวินาที

ฉันสามารถผสมสัญญาณอินพุตแรงดันไฟฟ้าและกระแสไฟฟ้าในยูนิต CJ1W-AD081-V1 เดียวกันได้หรือไม่

ได้ แต่ละช่องสัญญาณจากทั้งหมด 8 ช่องสามารถกำหนดค่าแยกกันให้รับอินพุตแรงดันไฟฟ้าหรือกระแสไฟฟ้าได้ โดยใช้การตั้งค่าในซอฟต์แวร์ PLC

ฉันจะเดินสายช่องอินพุตกระแสไฟฟ้าแทนอินพุตแรงดันไฟฟ้าได้อย่างไร

หากต้องการกำหนดค่าให้ช่องสัญญาณรับอินพุตกระแสไฟฟ้า (4 ถึง 20 mA) คุณต้องลัดวงจรขั้วอินพุตแรงดันไฟฟ้า (V IN) และขั้วอินพุตกระแสไฟฟ้า (I IN) ของช่องสัญญาณนั้น จากนั้นเชื่อมต่อแหล่งสัญญาณเข้ากับขั้วที่รวมกันนี้และขั้วร่วม (COM)

โมดูลนี้จำเป็นต้องใช้แหล่งจ่ายไฟภายนอกหรือไม่

ไม่จำเป็น CJ1W-AD081-V1 รับพลังงานสำหรับการทำงานโดยตรงจากบัสภายใน 5 VDC ของแบ็กเพลน PLC ซีรีส์ CJ
