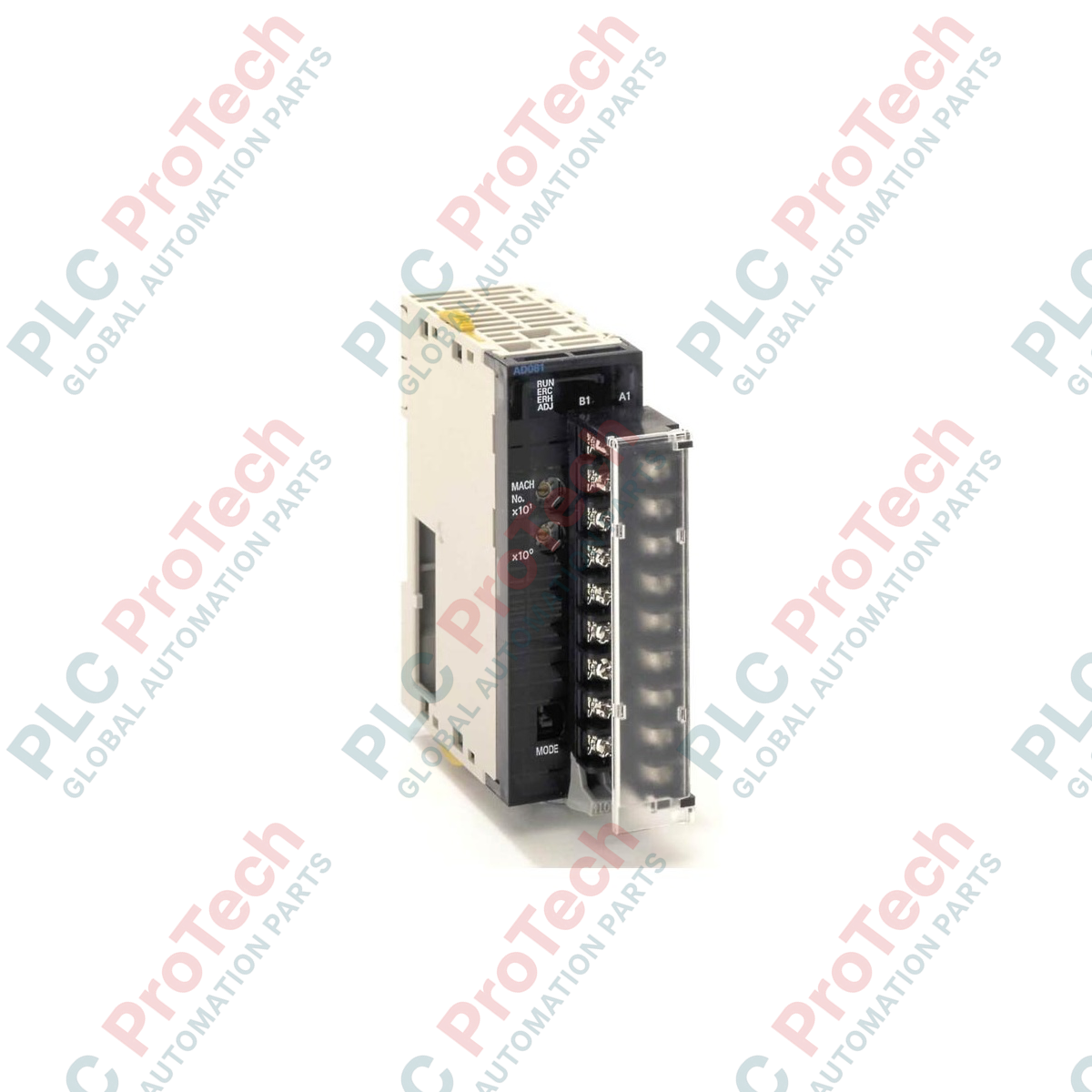

โมดูลเอาต์พุตแอนะล็อก 8 ช่อง Omron CJ1W-DA08C SYSMAC ซีรีส์ CJ

SKU CJ1W DA08C

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: CJ1W DA08C
Origin ญี่ปุ่น
Product Type: โมดูลเอาต์พุตแบบแอนะล็อก
Payment: T/T, Western Union
Weight: 1.5 kg
Dimensions: 89 มม. x 31 มม. x 90 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

Omron CJ1W-DA08C มอบความสามารถในการควบคุมกระแสความหนาแน่นสูงภายในสถาปัตยกรรมระบบอัตโนมัติอุตสาหกรรม โดยประสานการควบคุมวงจรอย่างแม่นยำสำหรับแอคชูเอเตอร์ภาคสนามอิสระสูงสุด 8 ตัว ยูนิต I/O พิเศษนี้เชื่อมต่อโดยตรงกับ CPU ของคอนโทรลเลอร์หลักผ่านบัสระบบ CJ ความเร็วสูง และแปลงค่าคำสั่งดิจิทัลเป็นวงจรควบคุมแอนะล็อก 4 ถึง 20 mA ที่เสถียร โมดูลนี้ได้รับการออกแบบสำหรับสภาพแวดล้อมกระบวนการที่ต้องการความทนทาน โดยมีการแยกทางไฟฟ้าที่แข็งแรงระหว่างวงจรลอจิกภายในกับขั้วต่อสายภาคสนามภายนอก ช่วยลดความไวต่อสัญญาณรบกวนและปกป้องความสมบูรณ์ของแบ็กเพลน โมดูลนี้กำหนดค่าได้ทั้งหมดผ่านแผนผังหน่วยความจำ PLC จึงไม่จำเป็นต้องปรับโพเทนชิโอมิเตอร์ด้วยตนเอง

คุณสมบัติ

การควบคุมความหนาแน่นสูง: รองรับเอาต์พุตแอนะล็อกแบบวงจรกระแสอิสระ 8 ช่องในความกว้างกะทัดรัดเท่ากับสล็อตเดียว
ช่วงสัญญาณมาตรฐาน: รองรับสัญญาณเอาต์พุตแอนะล็อกมาตรฐานอุตสาหกรรม 4 ถึง 20 mA เพื่อให้ใช้งานร่วมกับแอคชูเอเตอร์ได้หลากหลาย
การแปลงความละเอียดสูง: ให้ความละเอียดการแปลงดิจิทัลเป็นแอนะล็อก 12 บิต (สเกล 1/4000) เพื่อควบคุมกระบวนการให้มีค่าความคลาดเคลื่อนต่ำ
เทอร์มินัลบล็อกแบบถอดเปลี่ยนขณะทำงาน: ใช้เทอร์มินัลบล็อกแบบสกรูถอดได้ เพื่อให้เปลี่ยนโมดูลได้อย่างรวดเร็วโดยไม่รบกวนการเดินสายภาคสนาม
การกำหนดค่าแบบรวมศูนย์: รีจิสเตอร์การปรับสเกลเอาต์พุต ขีดจำกัด และสถานะทั้งหมดถูกรวมไว้โดยตรงในการจัดสรรหน่วยความจำยูนิต I/O พิเศษของ CPU

การใช้งาน

การกำหนดตำแหน่งวาล์วควบคุมแบบสัดส่วนในระบบแปรรูปของไหลและก๊าซ
การอ้างอิงความเร็วของไดรฟ์ปรับความถี่และการควบคุมอัตราเร่งของมอเตอร์
การส่งสัญญาณอ้างอิงอินพุตแอนะล็อกสำหรับหน่วยเทอร์มินัลระยะไกลแบบกระจาย (RTU)
การส่งต่อค่าตัวแปรกระบวนการไปยังเครื่องบันทึกแบบไม่ใช้กระดาษและมิเตอร์แผงควบคุมภายในพื้นที่

ตารางข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Omron
รหัสรุ่น	CJ1W-DA08C
ประเภทยูนิต	ยูนิต I/O พิเศษ
การเชื่อมต่อระบบ I/O	บัส CJ I/O
ช่องเอาต์พุตแอนะล็อก	8
ช่วงสัญญาณเอาต์พุต	4 ถึง 20 mA
ความละเอียด D/A	12 บิต (1/4000)
ประเภทการเชื่อมต่อขั้วต่อ	ขั้วต่อสกรูแบบถอดได้
ประเทศต้นกำเนิด	ญี่ปุ่น
น้ำหนักจัดส่ง (คำนวณแล้ว)	1.5 กก.
ขนาดบรรจุภัณฑ์ (คำนวณแล้ว)	89 มม. x 31 มม. x 90 มม.

ข้อมูลเชิงลึกด้านวิศวกรรมเชิงประจักษ์

รุ่นทางเลือกและความเข้ากันได้

เมื่อย้าย схемาควบคุมหรือเปลี่ยนแทนแบบเสียบเข้าที่เดิม ตรวจสอบให้แน่ใจว่าลูปเอาต์พุตเดิมของคุณใช้กระแส 4 ถึง 20 mA ไม่ใช่แรงดัน หากระบบต้องการสัญญาณอ้างอิงแรงดัน ให้เลือกรุ่น CJ1W-DA08V (0 ถึง 10V / -10 ถึง +10V) แทน สำหรับสถาปัตยกรรมขนาดเล็ก รุ่น CJ1W-DA041 แบบ 4 ช่องมีขนาดกะทัดรัดกว่าและใช้โครงสร้างการเขียนโปรแกรมซอฟต์แวร์แบบเดียวกัน

ข้อผิดพลาดที่พบบ่อยในการใช้งานและข้อสังเกตทางวิศวกรรม

ต้องต่อแหล่งจ่ายไฟภายนอก 24 VDC เข้ากับเทอร์มินัลบล็อกของโมดูล เพื่อจ่ายไฟให้วงจรแปลงดิจิทัลเป็นแอนะล็อกภายในและวงจรเอาต์พุตลูปกระแส หากแหล่งจ่ายภายนอกลดลงต่ำกว่า 20.4 VDC ช่องเอาต์พุตอาจถูกจำกัดค่า หรือสูญเสียความแม่นยำในการสอบเทียบ เพื่อป้องกันการสะสมความร้อนสูงภายในตู้ขนาดเล็กเมื่อขับเอาต์พุตทั้ง 8 ช่องพร้อมกันที่ 20 mA ควรตรวจสอบให้มีระยะห่างแนวตั้งรอบชุดแร็ก PLC อย่างเพียงพอ

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

ต้องปิดใช้งานช่องสัญญาณเอาต์พุตที่ไม่ได้ใช้งานอย่างชัดเจนในการตั้งค่าพารามิเตอร์ Special I/O Unit ของ PLC (พื้นที่ DM) การปล่อยให้เอาต์พุตที่ไม่ได้ใช้งานเปิดใช้งานอยู่ อาจทำให้การสแกนของ CPU ระบบล่าช้าและเรียกใช้ข้อผิดพลาดด้านการวินิจฉัย ควรเดินสายภาคสนาม 4 ถึง 20 mA ด้วยสายคู่บิดเกลียวมีชีลด์ (STP) โดยต่อลงกราวด์ชีลด์เฉพาะที่ฝั่ง PLC เพื่อช่วยลดสัญญาณรบกวนทางไฟฟ้าแบบโหมดร่วม

แนวทางการติดตั้ง

คำเตือนสำคัญ

ตัดการเชื่อมต่อแหล่งจ่ายไฟหลักทั้งหมดที่จ่ายให้แบ็กเพลนของ PLC และอุปกรณ์เครื่องมือวัดลูปภายนอก ก่อนติดตั้ง ถอด หรือเดินสายโมดูลนี้ หากไม่ตัดพลังงานของชุดประกอบทั้งหมด อาจทำให้แอคชูเอเตอร์ทำงานโดยไม่คาดคิด ส่วนประกอบระบบเสียหาย หรือการสื่อสารทั่วบัส SYSMAC ล้มเหลว

1 ตั้งสวิตช์หมุนหมายเลขยูนิตที่อยู่ด้านหน้าของโมดูลให้ตรงกับการจัดสรรในการตั้งค่าซอฟต์แวร์ระบบ ตรวจสอบให้แน่ใจว่าไม่มีหมายเลขยูนิตซ้ำกันในแร็กเดียวกัน

2 จัดแนวสลักกำหนดตำแหน่งด้านบนและด้านล่างของโมดูลให้ตรงกับรางนำของแบ็กเพลน จากนั้นหมุนยูนิตเข้าที่อย่างแน่นหนาจนสลักล็อกดังคลิก

3 ต่อสายไฟจากแหล่งจ่ายไฟเสริมภายนอก 24 VDC ของลูปเข้ากับขั้วอินพุตไฟฟ้าที่กำหนดบนเทอร์มินัลบล็อก

4 ต่อสายเคเบิลคู่บิดเกลียวมีชีลด์สำหรับแต่ละช่องสัญญาณเอาต์พุตของลูป โดยตรวจสอบขั้ว (+/-) ที่ถูกต้องบนขั้วต่อแบบสกรูอีกครั้ง

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

โมดูลเอาต์พุตแบบแอนะล็อกนี้ต้องใช้แหล่งจ่ายไฟภายนอกแบบใด

ต้องใช้แหล่งจ่ายไฟภายนอก 24 VDC (+10% / -15%) เพื่อจ่ายไฟให้วงจรเอาต์พุต โปรดตรวจสอบว่าได้เชื่อมต่อแหล่งจ่ายไฟนี้เข้ากับขั้วต่อที่กำหนดแล้ว มิฉะนั้นโมดูลจะไม่ส่งสัญญาณกระแสใด ๆ ออกมา

ช่องเอาต์พุตแบบแอนะล็อกมีความละเอียดเท่าใด

อุปกรณ์นี้มีความละเอียดในการแปลงดิจิทัลเป็นแอนะล็อก 12 บิต โดยมีช่วงค่าดิจิทัลตั้งแต่ 0 ถึง 4000 ซึ่งสอดคล้องกับสัญญาณเอาต์พุตทางกายภาพ 4 ถึง 20 mA

ฉันสามารถใช้อุปกรณ์เอาต์พุตแรงดันไฟฟ้ากับ CJ1W-DA08C ได้หรือไม่

ไม่ได้ รุ่นเฉพาะนี้ออกแบบมาสำหรับเอาต์พุตกระแส 4 ถึง 20 mA เท่านั้น สำหรับการใช้งานควบคุมแรงดันไฟฟ้า ให้ใช้รุ่น CJ1W-DA08V แทน

ฉันจะกำหนดค่าช่องสัญญาณที่ใช้งานและไม่ใช้งานได้อย่างไร

การกำหนดค่าช่องสัญญาณ การปรับสเกล และการเปิดใช้งานเอาต์พุตจะจัดการผ่านพารามิเตอร์ในพื้นที่ DM ของยูนิต I/O พิเศษของ PLC ภายใน CX-Programmer หรือ Sysmac Studio ต้องปิดใช้งานช่องสัญญาณที่ไม่ได้ใช้เพื่อเพิ่มประสิทธิภาพเวลาสแกนของ CPU
