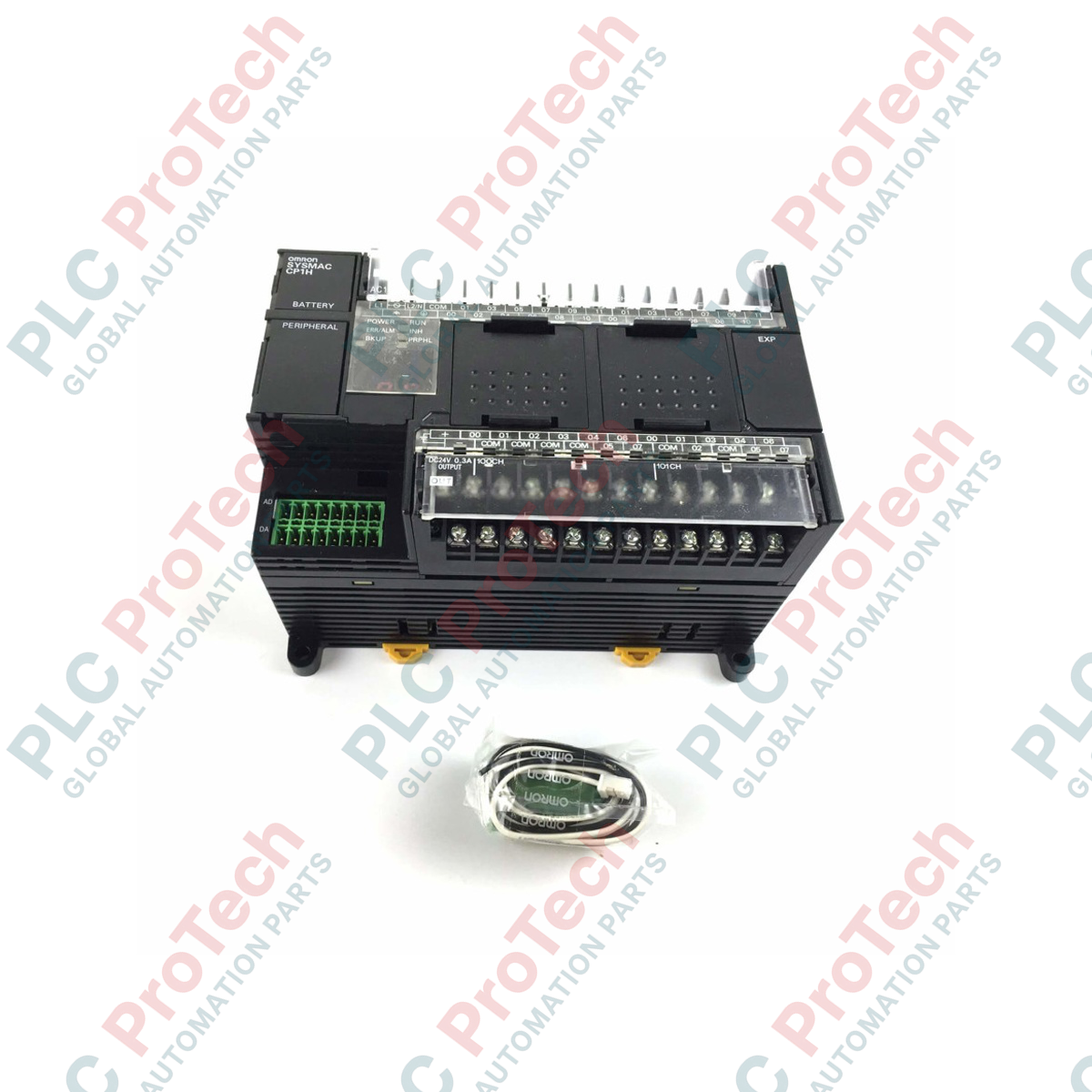

การดำเนินงานอัตโนมัติที่ซับซ้อนจำเป็นต้องใช้คอนโทรลเลอร์แบบรวมศูนย์ ด้วยเหตุนี้ Omron CP1H-XA40DR-A ไมโคร PLC จึงโดดเด่นด้วยการผสานการประมวลผลดิจิทัลความเร็วสูงและ I/O แอนะล็อกความละเอียดสูงไว้ในตัวเครื่องขนาดกะทัดรัดเพียงชุดเดียว CPU ขั้นสูงนี้ได้รับการออกแบบมาเพื่อทำให้สถาปัตยกรรมการควบคุมง่ายขึ้น โดยไม่จำเป็นต้องใช้โมดูลขยายแอนะล็อกจากภายนอก ใช้ไฟฟ้ากระแสสลับและมอบประสิทธิภาพที่ยืดหยุ่นสำหรับการใช้งานที่ต้องการการวัดค่าแอนะล็อกอย่างแม่นยำควบคู่กับการควบคุมดิจิทัลที่มีประสิทธิภาพ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Omron |
| รุ่น | CP1H-XA40DR-A |
| ซีรีส์ | CP1H |
| แรงดันไฟเลี้ยง | 100 ถึง 240 VAC, 50/60 Hz |
| จุด I/O ในตัวทั้งหมด | 40 จุด (อินพุต 24 จุด, เอาต์พุต 16 จุด) |
| ประเภทอินพุต | 24 VDC (ซิงก์/ซอร์ส) |
| ประเภทเอาต์พุต | เอาต์พุตรีเลย์ (สูงสุด 2 A ต่อจุด) |
| อินพุตแอนะล็อกในตัว | อินพุต 4 ช่อง (0 ถึง 5V, 1 ถึง 5V, 0 ถึง 10V, -10 ถึง 10V, 0 ถึง 20mA, 4 ถึง 20mA) |
| เอาต์พุตแอนะล็อกในตัว | เอาต์พุต 2 ช่อง (0 ถึง 5V, 1 ถึง 5V, 0 ถึง 10V, -10 ถึง 10V, 0 ถึง 20mA, 4 ถึง 20mA) |
| ความจุโปรแกรม | 20K ขั้นตอน |
| ความจุหน่วยความจำข้อมูล | 32K คำ |
| เคาน์เตอร์ความเร็วสูง | 4 แกน, 100 kHz (ดิฟเฟอเรนเชียล/เฟสเดียว) |
| อินเทอร์เฟซการสื่อสาร | USB 1.1 (Type B) ขยายได้ด้วยบอร์ดเสริมสูงสุด 2 แผง (RS-232C, RS-422A/485, Ethernet) |
| น้ำหนักขนส่ง (คำนวณ) | 2.0 กก. |
CP1H-XA40DR-A อยู่ในตระกูล XA ประสิทธิภาพสูง ซึ่งมี I/O แอนะล็อกในตัว หากการใช้งานของคุณต้องการเอาต์พุตพัลส์ความเร็วสูงสำหรับการควบคุมเซอร์โวหรือสเต็ปเปอร์ คุณต้องเลือกรุ่นเอาต์พุตทรานซิสเตอร์ (CP1H-XA40DT-D) แทน เนื่องจากหน้าสัมผัสรีเลย์ของรุ่น DR-A นี้ไม่สามารถสร้างเอาต์พุตพัลส์ความเร็วสูงได้ เมื่อต้องเปลี่ยนจากคอนโทรลเลอร์รุ่น CPM2A รุ่นเก่า สามารถแปลงโปรแกรมผ่าน CX-Programmer ได้ แต่ต้องแมปค่าสเกลแอนะล็อกใหม่ให้สอดคล้องกับความละเอียด 1/12,000 ของ CP1H
เนื่องจาก CPU นี้ใช้รีเลย์เชิงกลสำหรับเอาต์พุตดิจิทัลทั้ง 16 จุด จึงควรหลีกเลี่ยงการสวิตชิ่งความถี่สูงเพื่อป้องกันการสึกหรอของหน้าสัมผัสก่อนเวลาอันควร เมื่อต้องสวิตช์โหลด AC แบบเหนี่ยวนำสูง เช่น โซลินอยด์หรือคอนแทคเตอร์ ให้ติดตั้งวงจร RC สนับเบอร์ภายนอกคร่อมหน้าสัมผัส สำหรับโหลด DC แบบเหนี่ยวนำ ให้ใช้ไดโอดฟลายแบ็ก ติดตั้งในแนวตั้งมาตรฐานเพื่อให้ระบายความร้อนด้วยการพาความร้อนตามธรรมชาติ อุณหภูมิแวดล้อมขณะทำงานต้องต่ำกว่า 55 degC
อินพุตและเอาต์พุตแอนะล็อกกำหนดค่าด้วยซอฟต์แวร์โดยใช้ CX-Programmer ตรวจสอบให้แน่ใจว่าสวิตช์ DIP ของแอนะล็อกที่อยู่ด้านหลังฝาครอบส่วนขยายด้านหน้าได้รับการตั้งค่าอย่างถูกต้องสำหรับโหมดกระแส (mA) หรือแรงดัน (V) ก่อนเปิดเครื่อง ใช้สายคู่ตีเกลียวแบบมีชีลด์สำหรับสัญญาณแอนะล็อกทั้งหมด และเชื่อมต่อชีลด์เข้ากับจุดต่อลงดินเพื่อการทำงานเพียงจุดเดียวเสมอ เพื่อป้องกันสัญญาณรบกวนจากกราวด์ลูปไม่ให้ทำให้ค่าการแปลงแอนะล็อกคลาดเคลื่อน
คำเตือนสำคัญ
ตัดการเชื่อมต่อแหล่งจ่ายไฟ AC ทั้งหมดจากแผงจ่ายไฟหลักก่อนดำเนินการเดินสาย ติดตั้ง หรือบำรุงรักษาอุปกรณ์ CP1H การไม่ตัดพลังงานออกจากระบบอย่างสมบูรณ์อาจทำให้เกิดไฟฟ้าช็อตรุนแรง อุปกรณ์เสียหาย หรือเครื่องจักรเริ่มทำงานโดยไม่คาดคิด
การติดตั้งบนราง DIN
ยึด CPU เข้ากับราง DIN มาตรฐานขนาด 35 มม. อย่างแน่นหนา ตรวจสอบให้แน่ใจว่าคลิปล็อกของอุปกรณ์ดีดเข้าตำแหน่งจนสุด เพื่อป้องกันการเลื่อนจากแรงสั่นสะเทือน
การเชื่อมต่อแหล่งจ่ายไฟ
ต่อขั้ว L1 และ L2/N เข้ากับแหล่งจ่ายไฟ 100-240 VAC ที่มีเสถียรภาพ ตรวจสอบให้แน่ใจว่าขั้วต่อสายดินเพื่อการทำงาน (GR) เชื่อมต่อกับสายดินเฉพาะของตู้ควบคุม โดยมีค่าความต้านทานไม่เกิน 100 โอห์ม
การกำหนดค่าแอนะล็อก
ตั้งสวิตช์ DIP ของอินพุตแอนะล็อกตามประเภทสัญญาณที่เชื่อมต่อว่าเป็นแรงดันหรือกระแส จากนั้นเดินสายสัญญาณให้ห่างจากสายมอเตอร์แรงดันสูง
Global Express Shipping
Returns & Warranty
Manufacturer: Omron
Product No.: CP1H-XA40DR-A
Country of origin:ญี่ปุ่น
Product Type: โมดูล CPU ของ PLC
Payment: T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months
