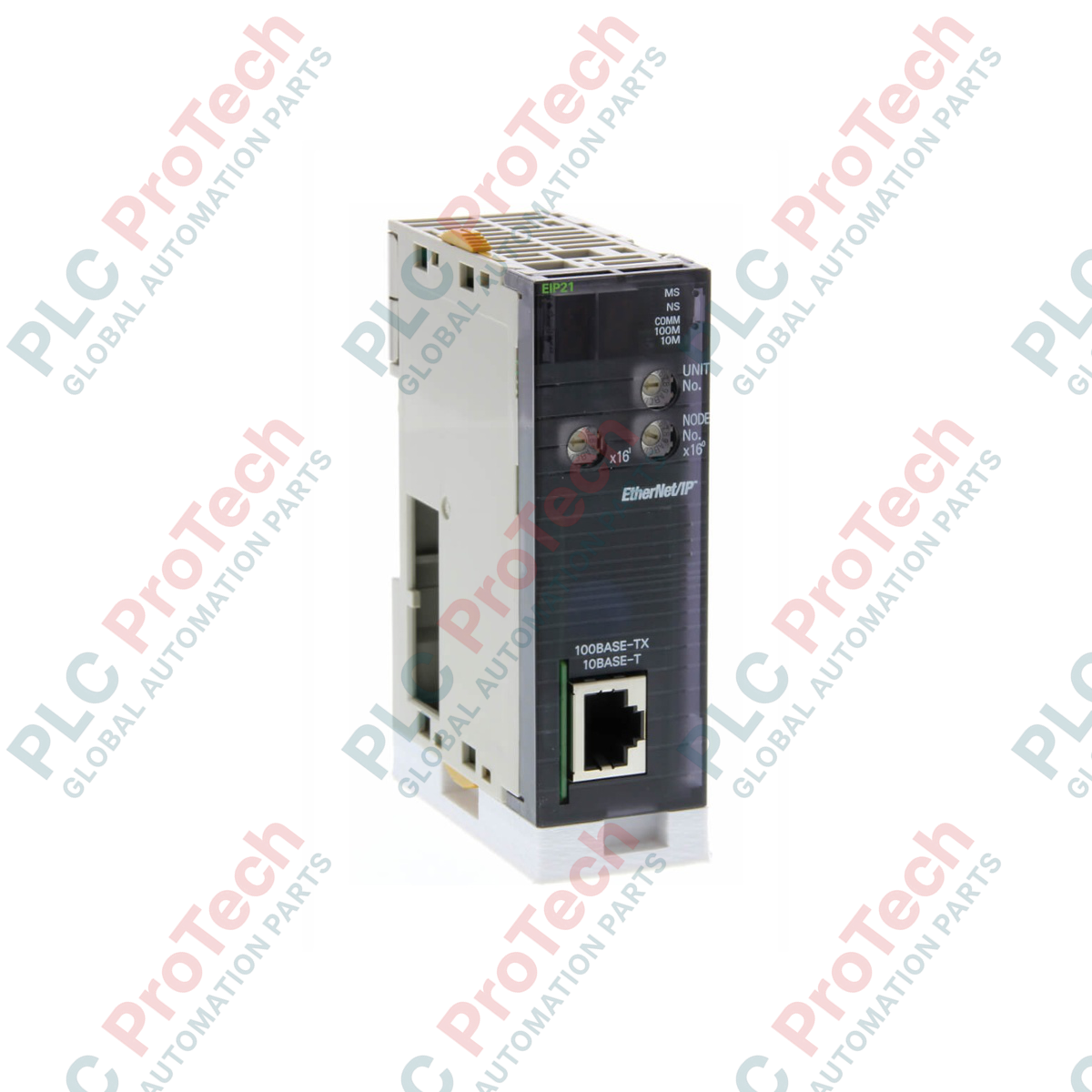

Omron CJ1W-EIP21 เป็นยูนิตบัส CPU ที่ออกแบบมาเพื่อเชื่อมต่อคอนโทรลเลอร์ PLC โดยตรงกับเครือข่ายอุตสาหกรรม EtherNet/IP โดยอาศัยลูปควบคุมผ่านอีเทอร์เน็ตความเร็วสูงภายในสถาปัตยกรรมการควบคุมแบบโมดูลาร์ ยูนิตนี้รองรับทั้งลิงก์ข้อมูลแท็กความเร็วสูง (การส่งข้อความแบบอิมพลิซิต) สำหรับการควบคุม I/O แบบเรียลไทม์ และการสื่อสารข้อความ (การส่งข้อความแบบเอ็กซ์พลิซิต) สำหรับการแลกเปลี่ยนข้อมูลอย่างชัดเจน สามารถติดตั้งเข้ากับแร็ก CPU ภายในเครื่องหรือแร็กขยายได้อย่างราบรื่น พร้อมเชื่อมชั้นการควบคุมหน้างานเชิงตรรกะเข้ากับสภาพแวดล้อม SCADA, MES หรือฐานข้อมูลองค์กร โดยไม่ต้องใช้เกตเวย์ภายนอกเฉพาะ
| ผู้ผลิต | Omron Industrial Automation |
| หมายเลขรุ่น | CJ1W-EIP21 |
| ประเภทของยูนิต | ยูนิตบัส CPU ซีรีส์ CJ |
| แพลตฟอร์มที่รองรับ | PLC ซีรีส์ NJ, ซีรีส์ CJ, ซีรีส์ CP1H |
| ตำแหน่งติดตั้งทางกายภาพ | แร็ก CPU, แร็กขยาย |
| จำนวนยูนิตสูงสุดต่อระบบ | ระบบ NJ: สูงสุด 4 ตัว | ระบบ CJ/NSJ: สูงสุด 8 ตัว | ระบบ CP1H: สูงสุด 2 ตัว |
| การควบคุมการเข้าถึงสื่อ (MAC) | CSMA/CD |
| วิธีการมอดูเลต | เบสแบนด์ |
| โทโพโลยีการส่งข้อมูล | โครงสร้างแบบดาว (ผ่านสวิตชิ่งฮับ) |
| อัตราบอด | 100 เมกะบิต/วินาที (100Base-TX) |
| ระยะเซกเมนต์สูงสุด | 100 เมตร (จากโหนดถึงสวิตช์/ฮับเครือข่าย) |
| การใช้กระแสไฟฟ้าภายใน | สูงสุด 410 มิลลิแอมป์ที่ไฟฟ้ากระแสตรง 5 โวลต์ |
| ขนาด (สูง x กว้าง x ลึก) | 90 มม. x 31 มม. x 65 มม. |
| น้ำหนักตัวเครื่อง | 0.094 กก. (94 กรัม) |
| น้ำหนักจัดส่ง (คำนวณแล้ว) | 1.5 กก. |
| ส่วนประกอบอินเทอร์เฟซ | คำอธิบาย / การกำหนดพิน |
|---|---|
| ขั้วต่อ RJ45 | ขั้วต่อโมดูลาร์มาตรฐานแบบ 8 พินสำหรับสายอีเทอร์เน็ต 100Base-TX (แนะนำให้ใช้สายคู่บิดเกลียวมีชีลด์ประเภท 5/5e) |
| สวิตช์หมุน | สวิตช์หมุนเลขฐานสิบหกสองตัว (x16 และ x1) อยู่ที่แผงด้านหน้า ใช้กำหนดส่วนต่อท้ายที่อยู่ IP ของโหนดฮาร์ดแวร์ |
| ไฟแสดงสถานะ LED | RUN (เขียว), ERC (แดง), ERH (แดง), MS (เขียว/แดง), NS (เขียว/แดง), LNK/ACT (เหลือง) |
จากบันทึกการทดสอบเดินระบบในอุตสาหกรรม การกำหนดค่าและการจัดการ CJ1W-EIP21 จำเป็นต้องปฏิบัติตามข้อจำกัดแบนด์วิดท์เครือข่ายและกฎการกำหนดค่าอย่างเคร่งครัด
CJ1W-EIP21 สามารถใช้แทนโมดูลอีเทอร์เน็ต CJ1W-ETN21 รุ่นเก่าในโครงสร้างเครือข่ายเดิมได้โดยตรง แม้ว่าขั้นตอนการกำหนดค่าจะแตกต่างกัน เมื่อย้ายไปใช้แพลตฟอร์มคอนโทรลเลอร์ซีรีส์ NJ จำนวนอินสแตนซ์สูงสุดที่อนุญาตของอุปกรณ์จะลดลงจาก 8 ยูนิต (ขีดจำกัดของซีรีส์ CJ) เหลือ 4 ยูนิต เนื่องจากความต้องการแบนด์วิดท์ของแบ็กเพลนที่เพิ่มขึ้น ตรวจสอบให้แน่ใจว่าเฟิร์มแวร์ของอุปกรณ์ตรงกับเวอร์ชันไลบรารีของ Sysmac Studio หรือ CX-Programmer เพื่อหลีกเลี่ยงข้อผิดพลาดแค็ตตาล็อกไม่ตรงกันระหว่างการอัปโหลด
โหมดความขัดข้องที่พบได้บ่อยในการใช้งานจริงเกิดขึ้นเมื่อการเชื่อมต่อ Tag Data Link (การส่งข้อความแบบอิมพลิซิต) ใช้อัตราการประมวลผลแพ็กเก็ตสูงสุดของอุปกรณ์จนเต็ม (PPS) ติดตามขีดจำกัดแพ็กเก็ตโดยใช้เครื่องมือ Network Configurator หากเกินขีดจำกัดแพ็กเก็ตต่อวินาทีรวม การสื่อสารแบบไซคลิกอาจหมดเวลาและแสดงสถานะ 'ERH' (ข้อผิดพลาดของยูนิต EtherNet/IP) เพื่อแก้ไขปัญหานี้ ให้เพิ่มค่า Requested Packet Interval (RPI) สำหรับโหนดตรวจสอบที่ไม่สำคัญ
เพื่อลดสัญญาณรบกวนไฟฟ้าสถิตความถี่สูงในสภาพแวดล้อมหน้างานโรงงาน ต้องใช้สาย STP Cat 5e แบบชีลด์สองชั้น (หรือสูงกว่า) ยึดชีลด์เข้ากับบัสกราวด์ฟังก์ชันของแร็กอย่างแน่นหนา เมื่อใช้สวิตช์หมุนที่แผงด้านหน้าเพื่อตั้งค่าที่อยู่ IP โปรดทราบว่าการตั้งค่าฮาร์ดแวร์เริ่มต้นจะอ่านที่อยู่โหนดเป็นส่วนหนึ่งของรูปแบบ IP Class C (เช่น 192.168.250.X) หากต้องการกำหนดเส้นทางแบบกำหนดเองหรือใช้ซับเน็ตที่ไม่เป็นมาตรฐาน ให้ตั้งสวิตช์หมุนเป็น '00' เพื่อเปิดใช้พารามิเตอร์ IP ที่กำหนดค่าด้วยซอฟต์แวร์ผ่าน CX-Programmer
จัดตะขอด้านบนของโมดูล CJ1W-EIP21 ให้ตรงกับช่องติดตั้งของแบ็กเพลนซีรีส์ CJ/NJ
หมุนอุปกรณ์ลงด้านล่างจนขั้วต่อด้านล่างล็อกเข้ากับช่องเสียบบัสบนแบ็กเพลนอย่างแน่นหนา
ขันสกรูยึดด้านบนและด้านล่างให้แน่นเพื่อยึดแชสซี ตรวจสอบให้แน่ใจว่าขันด้วยแรงบิดตามคำแนะนำที่ 0.4 N-m
เสียบสายแพตช์อีเทอร์เน็ต RJ45 จนกระทั่งแถบล็อกคลิกเข้าที่อย่างแน่นหนา ตรวจสอบให้แน่ใจว่ามีการจัดการลดแรงดึงอย่างเหมาะสม เพื่อป้องกันแรงดึงทางกายภาพที่พอร์ต
