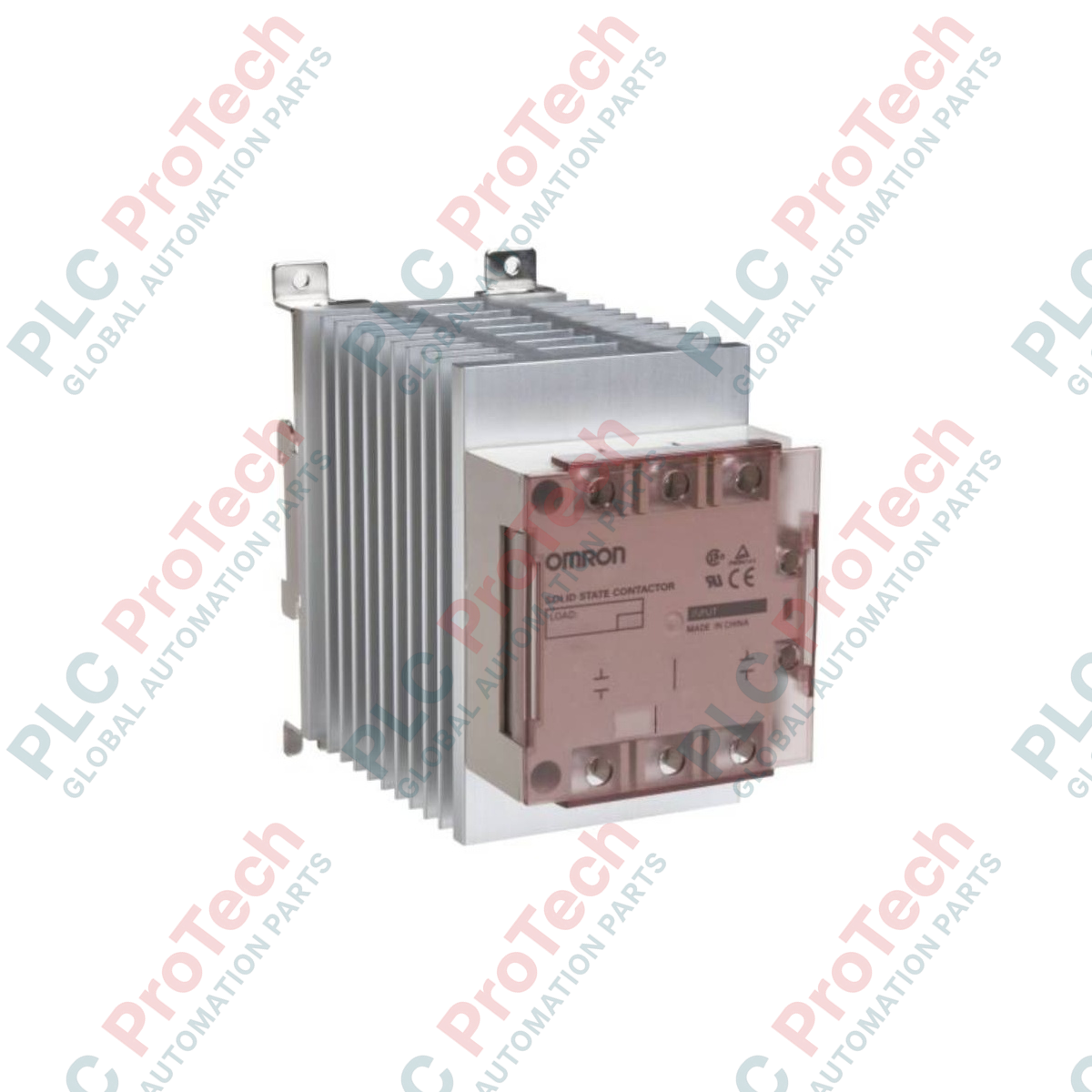

Omron G3PE-545B-3N คอนแทคเตอร์โซลิดสเตตสามเฟสซีรีส์ G3PE

SKU G3PE-545B-3N

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: G3PE-545B-3N
Country of origin:ญี่ปุ่น
Product Type: คอนแทคเตอร์โซลิดสเตตสามเฟส
Payment: T/T, Western Union
Weight: 0g
Dimensions: 150 x 150 x 110 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาสำหรับการควบคุมอุณหภูมิแบบวงปิดที่แม่นยำ Omron G3PE-545B-3N รองรับการสวิตชิ่งความถี่สูงของฮีตเตอร์ตัวต้านทานอุตสาหกรรมแบบสามเฟส คอนแทคเตอร์โซลิดสเตตรุ่นนี้มีฮีตซิงก์ในตัวเพื่อให้ระบายความร้อนได้อย่างเหมาะสมภายใต้โหลดต่อเนื่องสูง อุปกรณ์นี้เหมาะสำหรับการติดตั้งบนราง DIN พร้อมไฟ LED สีเหลืองแสดงการทำงานและโฟโตไตรแอกคัปเปลอร์เพื่อการแยกทางไฟฟ้าแรงดันสูงระหว่างอินพุตควบคุมแรงดันต่ำกับเอาต์พุตกำลังแรงดันสูง วงจรตัดผ่านศูนย์ในตัวช่วยลดสัญญาณรบกวนแม่เหล็กไฟฟ้าและกระแสกระชากระหว่างรอบการเปิดเครื่องครั้งแรก ช่วยยืดอายุองค์ประกอบให้ความร้อนในสภาพแวดล้อมอุตสาหกรรมที่ต้องการประสิทธิภาพสูง

คุณสมบัติ

ฮีตซิงก์ในตัว: การออกแบบแบบชิ้นเดียวช่วยลดความจำเป็นในการคำนวณความร้อนหรือใช้สารระบายความร้อนภายนอก ทำให้ติดตั้งง่ายขึ้น
การทริกเกอร์แบบตัดผ่านศูนย์: ลดการเกิดสัญญาณรบกวนทางไฟฟ้าโดยเริ่มนำกระแสเฉพาะเมื่อแรงดันโหลด AC ผ่านจุดศูนย์
การแยกด้วยโฟโตไตรแอกคัปเปลอร์: ให้การแยกทางไฟฟ้าแบบกัลวานิกที่มีประสิทธิภาพระหว่างตรรกะอินพุตและวงจรจ่ายกำลัง
รูปแบบการติดตั้งคู่: รองรับทั้งราง DIN มาตรฐานขนาด 35 มม. และการติดตั้งบนแผงโดยตรงด้วยสกรู
การวินิจฉัยสถานะ: ไฟ LED สีเหลืองที่มองเห็นได้ชัดแสดงสถานะตรรกะคำสั่งอินพุตแบบเรียลไทม์

การใช้งาน

ระบบให้ความร้อนกระบอกฉีดขึ้นรูปและกระบอกอัดรีดพลาสติก
ห้องให้ความร้อนสำหรับการแปรรูปและบรรจุเวเฟอร์เซมิคอนดักเตอร์
เตาอบรีโฟลว์อุตสาหกรรม เตาอบแห้ง และห้องทดสอบสภาพแวดล้อม
เครื่องจักรบรรจุภัณฑ์และซีลด้วยความร้อน และอุปกรณ์แปรรูปอาหาร

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า
ผู้ผลิต	Omron
หมายเลขรุ่น	G3PE-545B-3N
จำนวนเฟส	สามเฟส
จำนวนขั้ว	3 ขั้ว
แรงดันอินพุตพิกัด	12 ถึง 24 VDC
ช่วงแรงดันใช้งาน	9.6 ถึง 30 VDC
แรงดันโหลดที่รองรับ	200 ถึง 480 VAC (50/60 Hz)
กระแสโหลดพิกัด	45 A (ที่อุณหภูมิแวดล้อม 40 องศาเซลเซียส)
วิธีการแยกฉนวน	โฟโตไตรแอกคัปเปลอร์
ฟังก์ชันตัดผ่านศูนย์	มี
แรงดันตกคร่อมเอาต์พุตขณะเปิด	สูงสุด 1.8 V (RMS)
กระแสไฟรั่ว	สูงสุด 20 mA (ที่ 480 VAC)
เวลาเปิดทำงาน / ปลดวงจร	1/2 ของรอบแหล่งจ่ายไฟโหลด + สูงสุด 1 มิลลิวินาที
ความทนแรงดันไดอิเล็กทริก	2,500 VAC, 50/60 Hz เป็นเวลา 1 นาที
ความต้านทานฉนวน	อย่างน้อย 100 MOhm (ที่ 500 VDC)
อุณหภูมิแวดล้อมขณะทำงาน	-30 ถึง 80 องศาเซลเซียส (ไม่มีน้ำแข็งหรือการควบแน่น)
ความชื้นแวดล้อมขณะทำงาน	ความชื้นสัมพัทธ์ 45% ถึง 85%
น้ำหนักสุทธิ	2.0 กก.
น้ำหนักจัดส่ง (คำนวณ)	3.0 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	150 x 150 x 110 มม.

การเชื่อมต่อและอินเทอร์เฟซ

ขั้วต่อ การกำหนดขั้วต่อ	คำอธิบาย / ฟังก์ชันของขั้วต่อ
อินพุต (A1 / +)	ขั้วอินพุตควบคุมขั้วบวก (อินพุต 12 ถึง 24 VDC)
อินพุต (A2 / -)	ขั้วอินพุตควบคุมขั้วลบ (กราวด์/ร่วม)
เอาต์พุต (L1 / 1 / L2 / 3 / L3 / 5)	อินพุตแหล่งจ่ายแรงดันสาย (ด้านแหล่งจ่ายไฟ AC สามเฟส)
เอาต์พุต (T1 / 2 / T2 / 4 / T3 / 6)	ขั้วต่อเอาต์พุตสำหรับต่อโหลด (ด้านต่อองค์ประกอบฮีตเตอร์)

รุ่นทางเลือกและความเข้ากันได้

อักษรต่อท้าย "N" ในรหัสรุ่น G3PE-545B-3N ระบุว่ามีฮีตซิงก์ในตัวที่ติดตั้งมาจากโรงงาน สามารถใช้แทน G3PE-545B-3 ได้โดยตรง (รุ่นดังกล่าวต้องใช้ฮีตซิงก์ภายนอกหรือติดตั้งกับแชสซีที่มีสมรรถนะทางความร้อนเทียบเท่า) โปรดทราบว่าโมดูลนี้ใช้การสวิตช์แบบตัดผ่านศูนย์ หากการใช้งานของคุณต้องการการควบคุมมุมเฟสหรือการปรับสัดส่วนสัญญาณแอนะล็อกอย่างแม่นยำ คุณต้องเปลี่ยนไปใช้ตระกูลตัวควบคุมกำลัง Omron G3PW เนื่องจาก G3PE ไม่สามารถรับลูปกระแสแอนะล็อกต่อเนื่อง (4-20mA) ได้หากไม่มีตัวแปลง PWM ภายนอก

ข้อผิดพลาดในการใช้งานและหมายเหตุด้านวิศวกรรม

อุปกรณ์โซลิดสเตตมีกระแสไฟรั่วแม้อยู่ในสถานะ "ปิด" G3PE-545B-3N มีกระแสไฟรั่วสูงสุด 20 mA ที่ 480 VAC ควรติดตั้งคอนแทคเตอร์แบบกลไกเสริมหรือสวิตช์แยกวงจรไว้ที่ต้นทางเสมอ เพื่อยุติการจ่ายไฟให้วงจรฮีตเตอร์โดยสมบูรณ์ระหว่างการบำรุงรักษาตามกำหนด การเสื่อมสภาพจากความร้อนเป็นโหมดความขัดข้องหลัก ต้องตรวจสอบให้พัดลมระบายความร้อนของตู้มีขนาดเหมาะสมเพื่อรักษาอุณหภูมิแวดล้อมให้ต่ำกว่า 40 องศาเซลเซียสและป้องกันการลดพิกัดความสามารถในการรองรับโหลด 45 A

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

ขันขั้วต่อไฟโหลด (สกรู M5) ให้แน่นด้วยแรงบิดที่แม่นยำ 2.0 ถึง 2.4 N-m เสมอ การต่อขั้วต่อที่หลวมทำให้เกิดความร้อนเฉพาะจุดและขั้วต่อหลอมละลาย เพื่อระงับสัญญาณรบกวนจากการเหนี่ยวนำในการใช้งานกระแสสูง ต้องเดินสายสัญญาณควบคุม (A1/A2) แยกจากสายแหล่งจ่ายไฟ (L1/T1, L2/T2, L3/T3) หากใช้การติดตั้งบนแผงโดยตรงแทนราง DIN ต้องตรวจสอบให้แผ่นโลหะด้านหลังของฮีตซิงก์สัมผัสกับแผ่นแผงอย่างสะอาด เพื่อช่วยระบายความร้อน

แนวทางการติดตั้ง

คำเตือนสำคัญ

แยกและล็อกเอาต์แหล่งจ่ายไฟฟ้าทั้งหมดที่อยู่ต้นทางก่อนดำเนินการติดตั้งหรือบำรุงรักษา ยืนยันว่าไม่มีแรงดันไฟฟ้าบนทั้งสายอินพุตและสายโหลดโดยใช้เครื่องทดสอบที่ผ่านการตรวจสอบแล้ว ห้ามสัมผัสฮีตซิงก์ในตัวระหว่างการทำงานหรือทันทีหลังการทำงาน อุณหภูมิอาจสูงเกิน 80 องศาเซลเซียสและทำให้เกิดแผลไหม้รุนแรงได้

1

ติดตั้ง SSR ในแนวตั้งบนราง DIN มาตรฐานขนาด 35 มม. หรือยึดโดยตรงกับแผงย่อยโลหะแบนและแข็งแรงโดยใช้สกรู M5

2

ตรวจสอบให้มีระยะห่างแนวตั้งอย่างน้อย 80 มม. เหนือและใต้ตัวอุปกรณ์ เพื่อให้อากาศไหลเวียนตามธรรมชาติผ่านครีบระบายความร้อนได้โดยไม่มีสิ่งกีดขวาง

3

ต่อวงจรลอจิกอินพุตควบคุมเข้ากับขั้ว A1 (+) และ A2 (-) ตรวจสอบขั้วไฟฟ้าอย่างระมัดระวังเพื่อป้องกันวงจรขับลอจิกล้มเหลว

4

ต่อสายไฟ AC สามเฟสเข้ากับ L1, L2 และ L3 จากนั้นต่อ T1, T2 และ T3 เข้ากับฮีตเตอร์โดยใช้ขั้วต่อแบบห่วงที่รองรับพิกัดโหลด 45 A

FAQ

ฟังก์ชัน zero-cross ของคอนแทคเตอร์โซลิดสเตตนี้ทำหน้าที่อะไร

ฟังก์ชัน zero-cross จะบังคับให้ SSR เปิดทำงานเฉพาะเมื่อแรงดันไฟฟ้าที่โหลดใกล้เคียง 0V ซึ่งช่วยลดกระแสกระชากขณะเริ่มต้นได้อย่างมาก จำกัดสัญญาณรบกวนแม่เหล็กไฟฟ้าความถี่สูง และยืดอายุการใช้งานของขดลวดทำความร้อน

รุ่นนี้จำเป็นต้องใช้สารนำความร้อนแยกต่างหากระหว่างการติดตั้งหรือไม่

ไม่จำเป็น รุ่น G3PE-545B-3N มีฮีตซิงก์ในตัว จึงเป็นชุดสำเร็จในตัวและพร้อมติดตั้งบนราง DIN โดยไม่ต้องทาจาระบีระบายความร้อนภายนอก

ฉันสามารถใช้คอนแทคเตอร์นี้ควบคุมโหลดมอเตอร์เหนี่ยวนำสามเฟสได้หรือไม่

ไม่ควร รุ่น G3PE ได้รับการออกแบบและปรับให้เหมาะสำหรับฮีตเตอร์แบบโหลดความต้านทาน การควบคุมโหลดเหนี่ยวนำสูง เช่น มอเตอร์ อาจทำให้เกิดแรงดันย้อนกลับสูงขณะปิดการทำงาน ซึ่งเกินขีดความสามารถด้าน dV/dt ของไตรแอกภายในและทำให้ชิ้นส่วนเสียหาย

ฉันควรคำนึงถึงอุณหภูมิแวดล้อมสูงภายในตู้ควบคุมอย่างไร

กระแสโหลดพิกัดคือ 45A ที่อุณหภูมิ 40 องศาเซลเซียส หากใช้งานที่อุณหภูมิสูงกว่านี้ ต้องใช้เส้นโค้งการลดพิกัดทางความร้อน ตรวจสอบให้แน่ใจว่าการระบายอากาศหรือระบบพัดลมของตู้ช่วยรักษาอุณหภูมิอากาศให้ต่ำกว่าขีดจำกัดการทำงานสูงสุดที่ 80 องศาเซลเซียส
