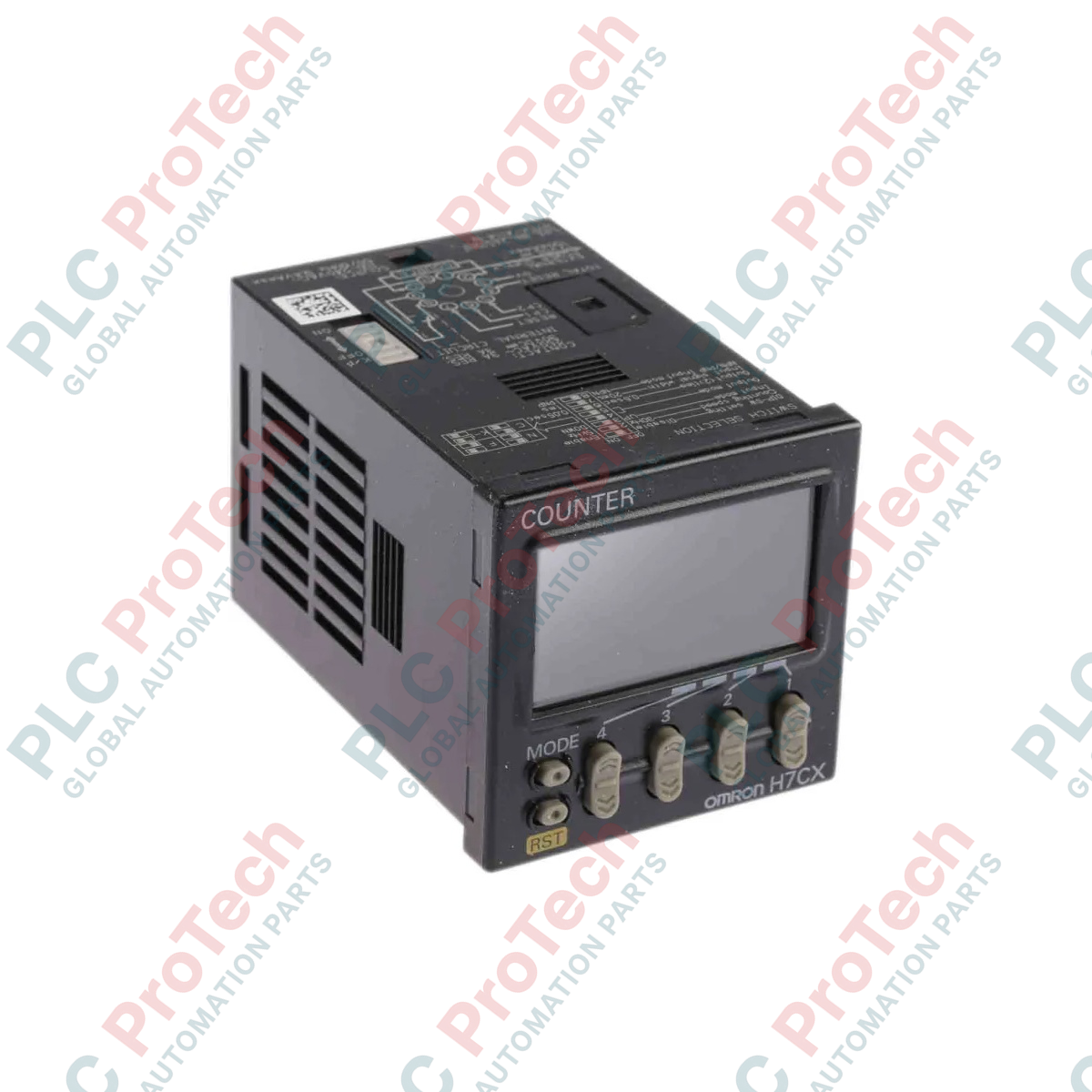

ออมรอน H7CX-A11-N เคาน์เตอร์/เครื่องวัดรอบมัลติฟังก์ชันซีรีส์ H7CX

คำอธิบาย

ออกแบบมาสำหรับการวัดพัลส์ความเร็วสูงและการประมวลผลชุดงานในอุตสาหกรรม Omron H7CX-A11-N ผสานฟังก์ชันการนับแบบดิจิทัลและการวัดความเร็วรอบไว้ในอุปกรณ์แบบติดตั้งกับซ็อกเก็ต 11 พินที่แข็งแรง อุปกรณ์อเนกประสงค์นี้ทำหน้าที่เป็นตัวนับหลายขั้นตอน ตัวนับชุด ตัวนับคู่ หรือตัววัดความเร็วรอบแบบดิจิทัล พร้อมจอ LCD แบบเนกาทีฟทรานสมิสซีฟสองสี ที่เปลี่ยนสีได้อย่างชัดเจน ออกแบบสำหรับติดตั้งในช่องเจาะมาตรฐาน 1/16 DIN รองรับความเร็วอินพุตที่เลือกได้สูงสุด 5 kHz และมีแหล่งจ่ายไฟภายในสำหรับเซ็นเซอร์ภายนอก จึงเป็นโมดูลควบคุมสำคัญสำหรับการผสานรวมเข้ากับสายการผลิต

คุณสมบัติ

• การทำงานอเนกประสงค์: กำหนดค่าด้วยซอฟต์แวร์เพื่อใช้งานเป็นตัวนับค่าที่ตั้งไว้ ตัวนับรวมค่าที่ตั้งไว้ ตัวนับชุด ตัวนับคู่ ตัวนับเพิ่ม/ลด หรือเครื่องวัดความเร็วรอบ
• การแสดงสถานะด้วยภาพ: จอแสดงผลที่มองเห็นได้ชัดจะเปลี่ยนสีแบ็กไลต์แบบไดนามิก (แดง/เขียว) ตามสถานะเอาต์พุตหรือค่าเกณฑ์เป้าหมายที่ตั้งไว้ล่วงหน้า
• ตัวเครื่องกะทัดรัด: ตัวเครื่องที่มีความลึกสั้นลงช่วยใช้พื้นที่ด้านหลังแผงควบคุมและตู้ไฟฟ้าที่มีอุปกรณ์หนาแน่นได้อย่างมีประสิทธิภาพ
• การป้องกันพารามิเตอร์: ฟังก์ชันรักษาความปลอดภัยในตัวช่วยให้วิศวกรล็อกการทำงานของปุ่มบางรายการ ป้องกันการเปลี่ยนแปลงพารามิเตอร์โดยไม่ได้รับอนุญาตหรือการรีเซ็ตโดยไม่ตั้งใจ
• เอาต์พุตจ่ายไฟเซ็นเซอร์: จ่ายไฟกระแสตรงเสริมที่มีเสถียรภาพเพื่อขับเซ็นเซอร์โฟโตอิเล็กทริกหรือเซ็นเซอร์ตรวจจับระยะใกล้ภายในเครื่องได้โดยตรง

การใช้งาน

• การบรรจุภัณฑ์และการบรรจุขวด: ตรวจสอบจำนวนหน่วยอย่างแม่นยำสำหรับการแบ่งชุดความเร็วสูงและการบรรจุภาชนะ
• การติดตามความเร็วรอบ: ตรวจสอบอัตราความเร็วสายพานลำเลียงและวัดความเร็วรอบพัดลมอุตสาหกรรมในโหมดเครื่องวัดความเร็วรอบ
• การตัดตามความยาว: เชื่อมต่อกับเอ็นโคเดอร์แบบหมุนเพื่อควบคุมเครื่องจักรตัดเชิงเส้นในโรงงานโลหะหรือสิ่งทอ
• สายการประกอบ: ตรวจสอบจำนวนขั้นตอนและติดตามเวลาในแต่ละรอบของเซลล์ประกอบย่อยอัตโนมัติ

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลเชิงวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

H7CX-A11-N ใช้แทนหน่วย H7CX-A11 รุ่นเดิมได้โดยตรง เมื่ออัปเกรด โปรดทราบว่ารุ่น "-N" มีความลึกทางกายภาพด้านหลังแผงตื้นกว่าอย่างมากและมีแผง LCD ที่สว่างกว่า ตำแหน่งขั้วต่อตรงกับรูปแบบซ็อกเก็ตวงกลมมาตรฐาน 11 พิน จึงสามารถถอดเปลี่ยนทางกายภาพได้โดยไม่ต้องเดินสายใหม่ แต่ต้องตรวจสอบเมนูการตั้งค่า เนื่องจากช่วงพารามิเตอร์เริ่มต้นอาจแตกต่างจากฮาร์ดแวร์รุ่นเก่าเล็กน้อย

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อกำหนดค่าลอจิกอินพุต (NPN หรือ PNP) ตรวจสอบให้แน่ใจว่าพารามิเตอร์ภายในตรงกับการเดินสายจริง การตั้งค่าไม่ตรงกันจะทำให้เครื่องไม่รับพัลส์เลย หรือทำให้อินพุตค้างอยู่ในสถานะ "เปิด" ถาวร ในการใช้งานที่มีการสั่นสะเทือนสูง ให้ติดตั้งซ็อกเก็ต 11 พินโดยใช้คลิปยึด เพื่อป้องกันไม่ให้ตัวเคาน์เตอร์คลายตัวออกจากฐานซ็อกเก็ตเมื่อใช้งานเป็นเวลานาน

เคล็ดลับการทดสอบระบบและการเดินสาย

สำหรับอินพุตความเร็วสูง (การตั้งค่า 5 kHz) ให้ใช้สายคู่บิดเกลียวมีชีลด์สำหรับสายสัญญาณ (CP1 และ CP2) เสมอ และเดินสายให้ห่างจากสายไฟ AC หรือสายเอาต์พุตของชุดขับความถี่แปรผัน (VFD) หากพบการนับหลอกแบบสุ่ม ให้ลดพารามิเตอร์ความเร็วอินพุตลงเป็น 30 Hz เพื่อเปิดใช้งานตัวกรองดิจิทัลความถี่ต่ำภายใน ซึ่งช่วยระงับสัญญาณรบกวนจากการเด้งของหน้าสัมผัสในไมโครสวิตช์เชิงกลได้อย่างมีประสิทธิภาพ
