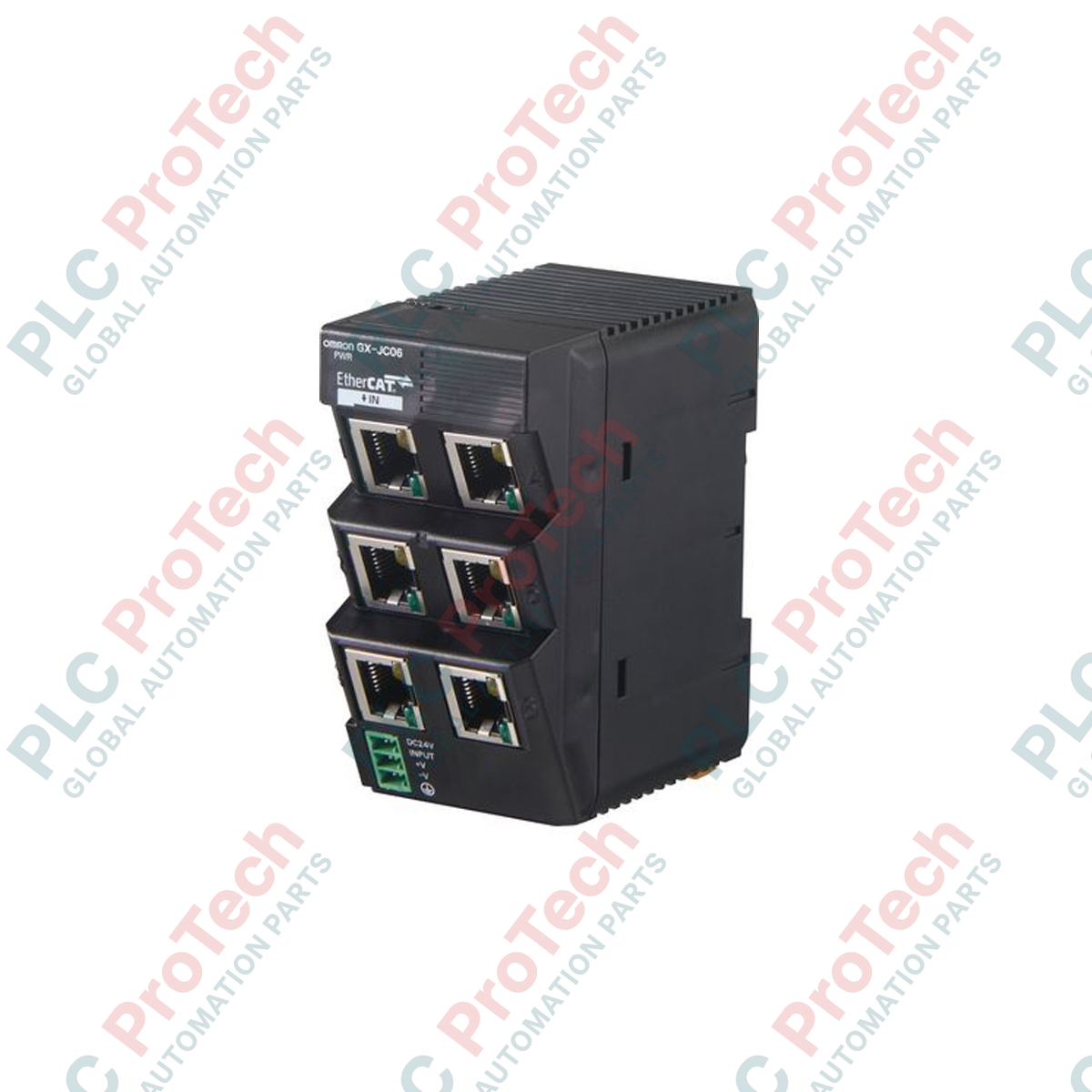

การกำหนดค่าโทโพโลยีแบบดาวที่ยืดหยุ่นภายในสถาปัตยกรรมระบบอัตโนมัติ Sysmac ทำได้ง่ายด้วย EtherCAT Junction Slave Omron GX-JC06 อุปกรณ์ระดับโครงสร้างพื้นฐานนี้ทำหน้าที่เป็นฮับแบบแอ็กทีฟ โดยแบ่งเซกเมนต์ EtherCAT เดียวออกเป็นหลายสาขา เพื่อเพิ่มประสิทธิภาพการเดินสาย รองรับการสร้างเครื่องจักรแบบโมดูลาร์ และป้องกันไม่ให้โหนดที่ขัดข้องเฉพาะจุดรบกวนเครือข่ายควบคุมทั้งหมด ออกแบบมาสำหรับการสื่อสารความเร็วสูงแบบกำหนดเวลาแน่นอน Omron GX-JC06 มีพอร์ต RJ45 หกพอร์ต (อินพุต 1 พอร์ตและเอาต์พุตสาขาดาวน์สตรีม 5 พอร์ต) และทำงานด้วยแหล่งจ่ายไฟอุตสาหกรรม 24 VDC ค่าเล็กน้อย
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Omron |
| รุ่น | GX-JC06 |
| ประเภทผลิตภัณฑ์ | EtherCAT Junction Slave |
| จำนวนพอร์ต | 6 พอร์ต (พอร์ตอินพุต 1 พอร์ต, พอร์ตเอาต์พุต 5 พอร์ต) |
| แรงดันไฟเลี้ยง | 20.4 ถึง 28.8 VDC (ค่าเล็กน้อย 24 VDC) |
| การใช้กระแสไฟฟ้า | สูงสุด 170 mA |
| อัตราการส่งข้อมูล | 100 Mbps (100Base-TX) |
| สายเคเบิลที่เข้ากันได้ | สายคู่บิดเกลียวมีชีลด์ (STP) ประเภท 5 หรือสูงกว่า |
| อุณหภูมิโดยรอบขณะทำงาน | -10 ถึง 55 องศาเซลเซียส (ไม่มีน้ำแข็งหรือการควบแน่น) |
| ความชื้นโดยรอบขณะทำงาน | ความชื้นสัมพัทธ์ 25% ถึง 85% (ไม่ควบแน่น) |
| อุณหภูมิโดยรอบขณะจัดเก็บ | -25 ถึง 65 องศาเซลเซียส |
| ขนาดโมดูล (กว้าง x สูง x ลึก) | 48 มม. x 90 มม. x 78 มม. |
| น้ำหนักสุทธิ | 0.22 กก. |
| น้ำหนักจัดส่ง (คำนวณ) | 1.50 กก. |
| ป้ายกำกับพอร์ต / ขั้วต่อ | ประเภทการเชื่อมต่ออินเทอร์เฟซ | คำอธิบายการทำงาน |
|---|---|---|
| พอร์ต X1 (IN) | ขั้วต่อ RJ45 แบบมีชีลด์ | อินพุตเครือข่าย EtherCAT จากมาสเตอร์อัปสตรีมหรือสเลฟก่อนหน้า |
| พอร์ต X2 ถึง X6 (OUT) | ขั้วต่อ RJ45 แบบมีชีลด์ | เอาต์พุตเครือข่ายสาขาดาวน์สตรีม EtherCAT |
| ขั้วต่อไฟฟ้า | ชุดขั้วต่อสกรู (ถอดได้) | อินพุตแรงดันไฟฟ้าแหล่งจ่าย +24 VDC และกราวด์ตัวเครื่องระบบ (FG) |
แม้ว่า GX-JC03 แบบ 3 พอร์ตจะมีให้สำหรับการติดตั้งที่เรียบง่ายกว่า แต่ GX-JC06 แบบ 6 พอร์ตถือเป็นมาตรฐานอุตสาหกรรมสำหรับโทโพโลยีทางกายภาพที่มีความหนาแน่นสูง การกำหนดค่าซอฟต์แวร์ภายใน Sysmac Studio เหมือนกัน แต่แผนผังโทโพโลยีเครือข่าย (การผสานรวมไฟล์ ESI) ต้องระบุรุ่น 6 พอร์ตโดยเฉพาะ ตรวจสอบให้แน่ใจว่าไฟล์คำอธิบายฮาร์ดแวร์ Sysmac ได้รับการอัปเดตแล้ว เพื่อหลีกเลี่ยงรหัสการซิงโครไนซ์และการกำหนดเส้นทางไม่ตรงกันเมื่อเริ่มต้นระบบ
การส่งผ่านแต่ละขั้นผ่าน junction slave ที่ทำงานอยู่จะเพิ่มความหน่วงเวลาการแพร่สัญญาณภายในเล็กน้อย สำหรับงานซิงโครไนซ์การเคลื่อนที่แบบหลายแกนความเร็วสูงที่มีความสำคัญ (เช่น เวลาอัปเดตเซอร์โวต่ำกว่าหนึ่งมิลลิวินาที) ไม่แนะนำให้ต่อ junction slave แบบคาสเคดลึกเกินสามตัว คำนวณเวลาการแพร่สัญญาณสะสมของเครือข่ายเสมอ เพื่อยืนยันว่าไม่เกินเวลารอบการทำงานของคอนโทรลเลอร์หลัก
ใช้สาย STP คุณภาพสูงแบบมีชีลด์สองชั้น (Category 5e หรือสูงกว่า) พร้อมปลั๊ก RJ45 แบบหุ้มโลหะสำหรับงานอุตสาหกรรมเสมอ สัญญาณรบกวนทางแม่เหล็กไฟฟ้าที่เกิดจากไดรฟ์ปรับความถี่ (VFD) ซึ่งอยู่ใกล้เคียงและเดินขนานกันในรางสายไฟ เป็นสาเหตุหลักของการสูญเสียแพ็กเก็ตบนเครือข่าย EtherCAT หากเกิดข้อผิดพลาดในการส่งแพ็กเก็ต (เช่น รหัสข้อผิดพลาด Sysmac 0x84400000) ให้ตรวจสอบความสมบูรณ์ของสายดินตัวเครื่องที่เชื่อมต่อกับชุดขั้วต่อ FG ของอุปกรณ์
Global Express Shipping
Returns & Warranty
Manufacturer: Omron
Product No.: GX-JC06
Country of origin:ญี่ปุ่น
Product Type: สเลฟจังก์ชัน EtherCAT
Payment: T/T, Western Union
Weight: 1500g
Dimensions: 48 มม. x 90 มม. x 78 มม.
Shipping port: Xiamen
Warranty: 12 months
การกำหนดค่าโทโพโลยีแบบดาวที่ยืดหยุ่นภายในสถาปัตยกรรมระบบอัตโนมัติ Sysmac ทำได้ง่ายด้วย EtherCAT Junction Slave Omron GX-JC06 อุปกรณ์ระดับโครงสร้างพื้นฐานนี้ทำหน้าที่เป็นฮับแบบแอ็กทีฟ โดยแบ่งเซกเมนต์ EtherCAT เดียวออกเป็นหลายสาขา เพื่อเพิ่มประสิทธิภาพการเดินสาย รองรับการสร้างเครื่องจักรแบบโมดูลาร์ และป้องกันไม่ให้โหนดที่ขัดข้องเฉพาะจุดรบกวนเครือข่ายควบคุมทั้งหมด ออกแบบมาสำหรับการสื่อสารความเร็วสูงแบบกำหนดเวลาแน่นอน Omron GX-JC06 มีพอร์ต RJ45 หกพอร์ต (อินพุต 1 พอร์ตและเอาต์พุตสาขาดาวน์สตรีม 5 พอร์ต) และทำงานด้วยแหล่งจ่ายไฟอุตสาหกรรม 24 VDC ค่าเล็กน้อย
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Omron |
| รุ่น | GX-JC06 |
| ประเภทผลิตภัณฑ์ | EtherCAT Junction Slave |
| จำนวนพอร์ต | 6 พอร์ต (พอร์ตอินพุต 1 พอร์ต, พอร์ตเอาต์พุต 5 พอร์ต) |
| แรงดันไฟเลี้ยง | 20.4 ถึง 28.8 VDC (ค่าเล็กน้อย 24 VDC) |
| การใช้กระแสไฟฟ้า | สูงสุด 170 mA |
| อัตราการส่งข้อมูล | 100 Mbps (100Base-TX) |
| สายเคเบิลที่เข้ากันได้ | สายคู่บิดเกลียวมีชีลด์ (STP) ประเภท 5 หรือสูงกว่า |
| อุณหภูมิโดยรอบขณะทำงาน | -10 ถึง 55 องศาเซลเซียส (ไม่มีน้ำแข็งหรือการควบแน่น) |
| ความชื้นโดยรอบขณะทำงาน | ความชื้นสัมพัทธ์ 25% ถึง 85% (ไม่ควบแน่น) |
| อุณหภูมิโดยรอบขณะจัดเก็บ | -25 ถึง 65 องศาเซลเซียส |
| ขนาดโมดูล (กว้าง x สูง x ลึก) | 48 มม. x 90 มม. x 78 มม. |
| น้ำหนักสุทธิ | 0.22 กก. |
| น้ำหนักจัดส่ง (คำนวณ) | 1.50 กก. |
| ป้ายกำกับพอร์ต / ขั้วต่อ | ประเภทการเชื่อมต่ออินเทอร์เฟซ | คำอธิบายการทำงาน |
|---|---|---|
| พอร์ต X1 (IN) | ขั้วต่อ RJ45 แบบมีชีลด์ | อินพุตเครือข่าย EtherCAT จากมาสเตอร์อัปสตรีมหรือสเลฟก่อนหน้า |
| พอร์ต X2 ถึง X6 (OUT) | ขั้วต่อ RJ45 แบบมีชีลด์ | เอาต์พุตเครือข่ายสาขาดาวน์สตรีม EtherCAT |
| ขั้วต่อไฟฟ้า | ชุดขั้วต่อสกรู (ถอดได้) | อินพุตแรงดันไฟฟ้าแหล่งจ่าย +24 VDC และกราวด์ตัวเครื่องระบบ (FG) |
แม้ว่า GX-JC03 แบบ 3 พอร์ตจะมีให้สำหรับการติดตั้งที่เรียบง่ายกว่า แต่ GX-JC06 แบบ 6 พอร์ตถือเป็นมาตรฐานอุตสาหกรรมสำหรับโทโพโลยีทางกายภาพที่มีความหนาแน่นสูง การกำหนดค่าซอฟต์แวร์ภายใน Sysmac Studio เหมือนกัน แต่แผนผังโทโพโลยีเครือข่าย (การผสานรวมไฟล์ ESI) ต้องระบุรุ่น 6 พอร์ตโดยเฉพาะ ตรวจสอบให้แน่ใจว่าไฟล์คำอธิบายฮาร์ดแวร์ Sysmac ได้รับการอัปเดตแล้ว เพื่อหลีกเลี่ยงรหัสการซิงโครไนซ์และการกำหนดเส้นทางไม่ตรงกันเมื่อเริ่มต้นระบบ
การส่งผ่านแต่ละขั้นผ่าน junction slave ที่ทำงานอยู่จะเพิ่มความหน่วงเวลาการแพร่สัญญาณภายในเล็กน้อย สำหรับงานซิงโครไนซ์การเคลื่อนที่แบบหลายแกนความเร็วสูงที่มีความสำคัญ (เช่น เวลาอัปเดตเซอร์โวต่ำกว่าหนึ่งมิลลิวินาที) ไม่แนะนำให้ต่อ junction slave แบบคาสเคดลึกเกินสามตัว คำนวณเวลาการแพร่สัญญาณสะสมของเครือข่ายเสมอ เพื่อยืนยันว่าไม่เกินเวลารอบการทำงานของคอนโทรลเลอร์หลัก
ใช้สาย STP คุณภาพสูงแบบมีชีลด์สองชั้น (Category 5e หรือสูงกว่า) พร้อมปลั๊ก RJ45 แบบหุ้มโลหะสำหรับงานอุตสาหกรรมเสมอ สัญญาณรบกวนทางแม่เหล็กไฟฟ้าที่เกิดจากไดรฟ์ปรับความถี่ (VFD) ซึ่งอยู่ใกล้เคียงและเดินขนานกันในรางสายไฟ เป็นสาเหตุหลักของการสูญเสียแพ็กเก็ตบนเครือข่าย EtherCAT หากเกิดข้อผิดพลาดในการส่งแพ็กเก็ต (เช่น รหัสข้อผิดพลาด Sysmac 0x84400000) ให้ตรวจสอบความสมบูรณ์ของสายดินตัวเครื่องที่เชื่อมต่อกับชุดขั้วต่อ FG ของอุปกรณ์
การจัดส่งด่วนทั่วโลก
การคืนสินค้าและการรับประกัน
คำสั่งซื้อจะถูกดำเนินการและจัดส่งในวันจันทร์ถึงวันศุกร์ (ไม่รวมวันหยุดราชการ)
สำหรับคุณสมบัติครบถ้วน ค่าธรรมเนียมการเติมสินค้าใหม่ และรายละเอียดการคืนสินค้าระหว่างประเทศ กรุณาดูที่เว็บไซต์อย่างเป็นทางการของเรา นโยบายการคืนเงินและการคืนสินค้า .
| Country of origin |
ญี่ปุ่น
|
