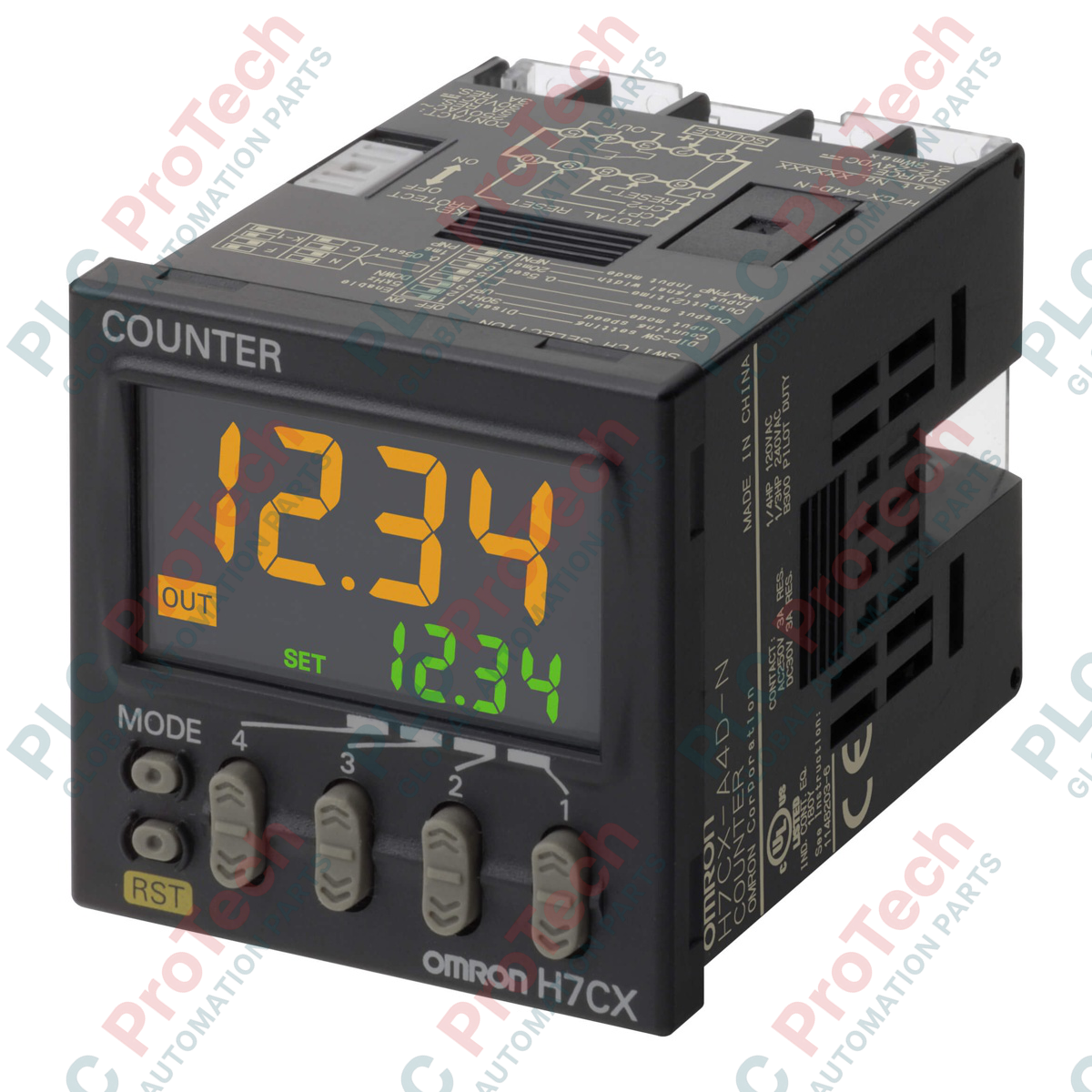

Omron H7CX-A4WSD-N ตัวนับ/เครื่องวัดความเร็วรอบมัลติฟังก์ชันซีรีส์ H7CX

SKU H7CX-A4WSD-N

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: H7CX-A4WSD-N
Origin ญี่ปุ่น
Product Type: ตัวนับแบบมัลติฟังก์ชัน
Payment: T/T, Western Union
Weight: 2.0 kg
Dimensions: 10.0 ซม. x 8.0 ซม. x 8.0 ซม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ประสิทธิภาพการทำงานในกระบวนการจัดลำดับและการนับในอุตสาหกรรมได้รับการเพิ่มประสิทธิภาพด้วย Omron H7CX-A4WSD-N ซึ่งเป็นตัวนับดิจิทัลและเครื่องวัดความเร็วรอบแบบมัลติฟังก์ชัน 4 หลักที่กำหนดค่าได้หลากหลาย ออกแบบมาเพื่อการควบคุมระบบอัตโนมัติอย่างแม่นยำ อุปกรณ์นี้มีการกำหนดค่าเอาต์พุตทรานซิสเตอร์แบบพรีเซ็ต 2 ระดับ และทำงานด้วยไฟฟ้ากระแสตรงแรงดันต่ำ จึงเหมาะอย่างยิ่งสำหรับระบบควบคุมแบบไดนามิกที่ต้องการเวลาสลับการทำงานรวดเร็วและการแสดงผลภาพที่เชื่อถือได้ ด้วย LCD แบบเนกาทีฟทรานสมิสซีฟพร้อมการแจ้งเตือนเปลี่ยนสีที่ตั้งโปรแกรมได้ ผู้ปฏิบัติงานจึงสามารถตรวจสอบสถานะกระบวนการได้ทันทีจากระยะไกล

คุณสมบัติ

การทำงานแบบมัลติฟังก์ชัน: กำหนดค่าเป็นตัวนับ 1 ระดับ ตัวนับ 2 ระดับ ตัวนับค่าที่ตั้งไว้รวม ตัวนับแบตช์ ตัวนับคู่ หรือตัววัดความเร็วรอบได้
จอแสดงผลมองเห็นได้ชัดเจน: LCD แบบเนกาทีฟทรานสมิสซีฟ 4 หลัก พร้อมไฟพื้นหลังสีแดง/เขียว รองรับการเปลี่ยนสีแบบไดนามิกตามสถานะเอาต์พุต
การออกแบบที่มีความลึกต่ำ: ตัวเครื่องที่มีความลึกลดลงช่วยให้ติดตั้งในตู้ไฟฟ้าตื้นและแผงควบคุมขนาดกะทัดรัดได้ง่าย
ความเร็วอินพุตที่เลือกได้: ตรวจจับพัลส์ความไวสูง ปรับได้ระหว่าง 30 Hz ถึง 5 kHz เพื่อรองรับหน้าสัมผัสเชิงกลและเซนเซอร์อิเล็กทรอนิกส์
ตรรกะอินพุตที่ยืดหยุ่น: เลือกโหมดอินพุต NPN (ซิงก์กระแส) หรือ PNP (จ่ายกระแส) ได้ด้วยซอฟต์แวร์

การใช้งาน

สายการบรรจุความเร็วสูง: การนับชุดผลิตภัณฑ์อย่างแม่นยำ การคัดแยกอย่างต่อเนื่อง และกระบวนการตัดตามความยาว
การตรวจสอบความเร็วรอบ: ติดตามความเร็วขณะทำงานของสายพานลำเลียง รอก และเพลามอเตอร์ในโหมดเครื่องวัดความเร็วรอบ
การติดตามจำนวนรอบการทำงาน: ตรวจสอบรอบการสึกหรอและการทำงานของเครื่องมือบนเครื่องกด เครื่องปั๊ม และอุปกรณ์ประกอบชิ้นส่วนอัตโนมัติ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Omron Industrial Automation
หมายเลขรุ่น	H7CX-A4WSD-N
แรงดันไฟเลี้ยง	12 ถึง 24 VDC (ริปเปิลที่ยอมรับได้: สูงสุด 20%)
การใช้พลังงาน	ประมาณ 3.3 W ที่ 24 VDC
จำนวนหลัก	4 หลัก (-999 ถึง 9999)
การกำหนดค่า	การตั้งค่า 2 ระดับ
ประเภทเอาต์พุต	เอาต์พุตทรานซิสเตอร์ (โอเพนคอลเลกเตอร์ NPN/PNP, สูงสุด 30 VDC, สูงสุด 100 mA)
ความเร็วการนับสูงสุด	30 Hz หรือ 5 kHz (เลือกได้; ความกว้างพัลส์ขั้นต่ำ 16.7 มิลลิวินาที หรือ 0.1 มิลลิวินาที)
การสำรองข้อมูลหน่วยความจำ	EEPROM (เขียนทับได้อย่างน้อย 100,000 ครั้ง, เก็บข้อมูลได้นาน 10 ปี)
วิธีการเชื่อมต่อ	ขั้วต่อสกรู M3.5
อุณหภูมิแวดล้อมขณะทำงาน	-10 ถึง 55 องศาเซลเซียส (โดยไม่มีน้ำแข็งเกาะหรือการควบแน่น)
ประเทศผู้ผลิต	ญี่ปุ่น
น้ำหนักจัดส่ง (คำนวณแล้ว)	0.25 กก.
ขนาดบรรจุภัณฑ์ (คำนวณแล้ว)	10.0 ซม. x 8.0 ซม. x 8.0 ซม.

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

Omron H7CX-A4WSD-N เป็นรุ่นทดแทนโดยตรงที่ได้รับการปรับปรุงจากรุ่นเดิม H7CX-A4WSD (รุ่นที่ไม่มีส่วนต่อท้าย N) รุ่นปรับปรุงนี้มีความลึกตัวเรือนสั้นลงอย่างมาก (59 มม. เมื่อเทียบกับ 78 มม.) จึงเข้ากันได้ดีกับตู้รุ่นใหม่ที่มีพื้นที่จำกัด การเดินสายและการกำหนดหมายเลขขั้วต่อเดิมยังคงเหมือนเดิม ทำให้เปลี่ยนทดแทนได้อย่างราบรื่น

ข้อผิดพลาดที่พบบ่อยในการใช้งานและหมายเหตุทางวิศวกรรม

เอาต์พุตควบคุมทรานซิสเตอร์ในตัวได้รับการออกแบบมาให้ใช้งานกับ DC เท่านั้น (30 VDC, สูงสุด 100 mA) การเชื่อมต่อโหลดเหนี่ยวนำ AC เข้ากับขั้วต่อเหล่านี้โดยตรงจะทำให้สารกึ่งตัวนำเสียหายถาวร เมื่อขับรีเลย์ DC ภายนอกหรือคอยล์โซลินอยด์ ต้องติดตั้งไดโอดฟลายแบ็กคร่อมโหลดเพื่อระงับแรงดันย้อนกลับ นอกจากนี้ เครื่องรองรับ 12 ถึง 24 VDC ตรวจสอบให้แน่ใจว่าระลอกคลื่นของแหล่งจ่ายไฟไม่เกิน 20% เพื่อป้องกันการแสดงผลผิดปกติหรือการรีเซ็ตชั่วขณะ

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

ตั้งค่าโหมดอินพุต (แบบซิงก์กระแสเทียบกับแบบจ่ายกระแส) ในเมนูพารามิเตอร์ฟังก์ชันทุกครั้งก่อนเชื่อมต่อเซนเซอร์ การตั้งค่าลอจิกอินพุตไม่ถูกต้องจะทำให้เครื่องไม่รับรู้พัลส์อินพุต แม้เซนเซอร์จริงจะทำงานถูกต้อง เพื่อลดสัญญาณรบกวนแม่เหล็กไฟฟ้าความถี่สูง ให้เดินสายสัญญาณอินพุตทั้งหมด (CP1, CP2 และรีเซ็ต) ในท่อโลหะที่ต่อลงกราวด์แยกจากสายไฟ AC กระแสสูง

แนวทางการติดตั้ง

คำเตือนสำคัญ

ตัดแยกและล็อกแหล่งจ่ายไฟภายนอกทั้งหมดก่อนดำเนินการต่อสายที่ขั้วต่อ การใช้งานหรือซ่อมบำรุงเครื่องมือนี้ขณะที่มีกระแสไฟจ่ายอยู่มีความเสี่ยงต่อไฟฟ้าช็อตและอาจทำให้วงจรลอจิกภายในเสียหาย ปล่อยให้ประจุคงค้างในระบบคายประจุจนหมดก่อนเริ่มงาน

เตรียมช่องเจาะแผงมาตรฐานขนาด DIN 48 x 48 มม. สอดชุดตัวนับผ่านด้านหน้าของแผง และยึดให้แน่นจากด้านหลังโดยใช้อะแดปเตอร์ติดตั้งที่ให้มา

เดินสายที่ขั้วต่อโดยใช้หางปลาย้ำ M3.5 ตรวจสอบให้แน่ใจว่าการเชื่อมต่อไฟ DC ต่อเข้ากับตำแหน่งขั้วบวกและขั้วลบที่กำหนด โดยมีขั้วถูกต้อง

จ่ายไฟเข้าและเข้าถึงเมนูการตั้งค่าพารามิเตอร์เพื่อตรวจสอบว่าโหมดการกำหนดค่าที่ต้องการ (ตัวนับเทียบกับมาตรวัดความเร็วรอบ) และขีดจำกัดความเร็วอินพุต (30 Hz/5 kHz) สอดคล้องกับข้อจำกัดของระบบ

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

อุปกรณ์นี้สามารถใช้แหล่งจ่ายไฟ AC ได้หรือไม่

ไม่สามารถทำได้ อุปกรณ์นี้รองรับเฉพาะแรงดันไฟฟ้า DC ช่วง 12 ถึง 24 VDC เท่านั้น การจ่ายแรงดันไฟฟ้า AC จะทำให้วงจรภายในเสียหายถาวร

ฉันจะสลับลอจิกอินพุตระหว่าง NPN และ PNP ได้อย่างไร

ลอจิกอินพุต (แบบซิงก์กระแสเทียบกับแบบจ่ายกระแส) ตั้งค่าได้ผ่านเมนูการกำหนดค่า คุณต้องปรับพารามิเตอร์การเลือกอินพุตในโหมดโปรแกรมภายในก่อนเชื่อมต่อสายไฟภาคสนาม

H7CX-A4WSD-N แตกต่างจาก H7CX-A4WSD รุ่นเก่าอย่างไร

รุ่น -N มีตัวเครื่องที่บางลง โดยมีความลึก 59 มม. (เทียบกับ 78 มม.) และปรับปรุงความสูงและความสว่างของตัวอักษรบนจอแสดงผลเพื่อให้มองเห็นได้ชัดเจนยิ่งขึ้น

จะเกิดอะไรขึ้นกับค่าการนับปัจจุบันหากไฟเลี้ยงขัดข้อง

อุปกรณ์มีหน่วยความจำ EEPROM สำรองในตัว โดยจะบันทึกการกำหนดค่าและค่าการนับปัจจุบันโดยอัตโนมัติ และเก็บรักษาข้อมูลได้นานถึง 10 ปีโดยไม่มีไฟเลี้ยง
