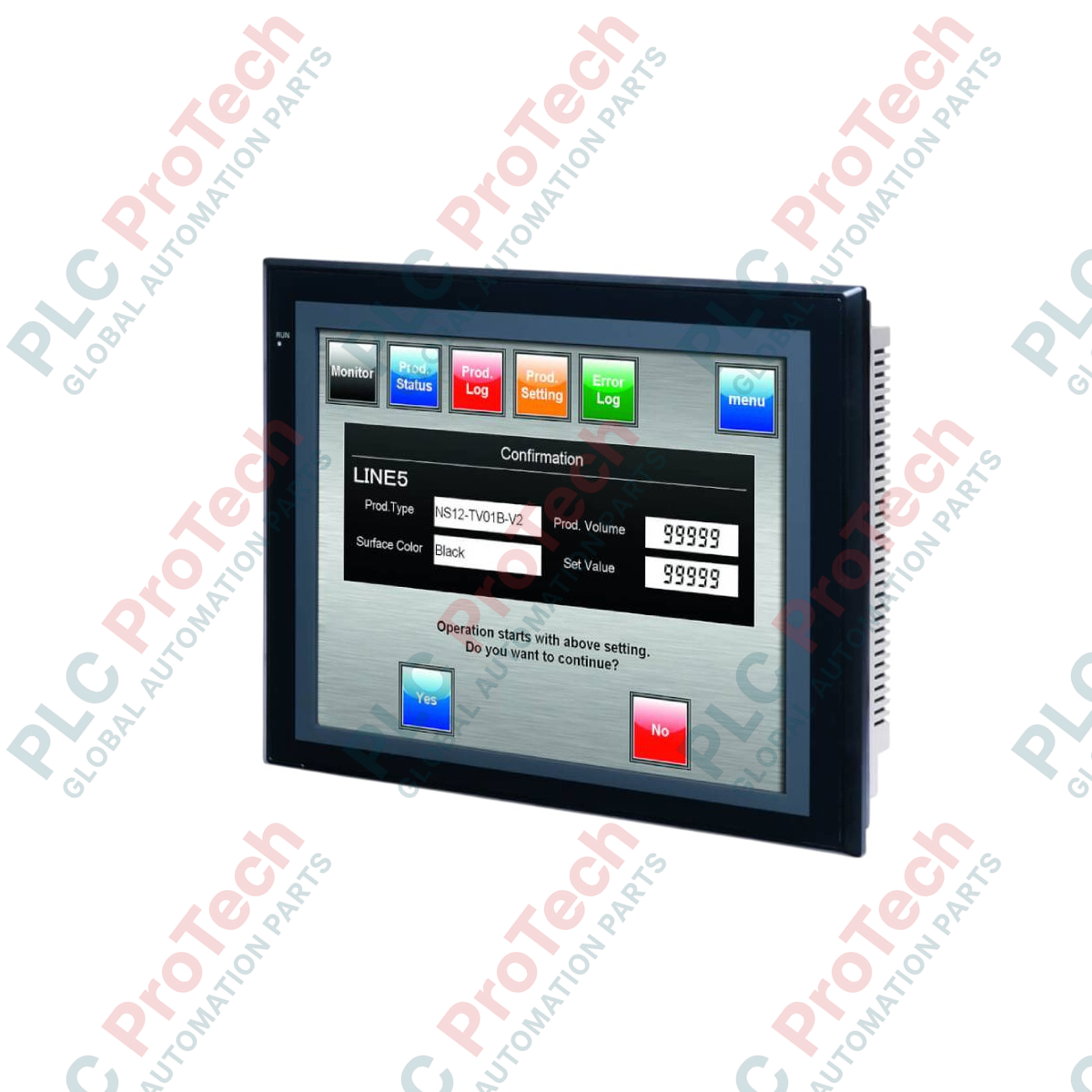

เทอร์มินัลแบบตั้งโปรแกรมได้ Omron NS10-TV00B-V1 ซีรีส์ NS

SKU NS10-TV00B-V1

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NS10-TV00B-V1
Origin ญี่ปุ่น
Product Type: แผงควบคุมผู้ปฏิบัติงาน HMI
Payment: T/T, Western Union
Weight: 3.5 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

Omron NS10-TV00B-V1 ทำหน้าที่เป็นอินเทอร์เฟซกราฟิกสำหรับผู้ปฏิบัติงานความละเอียดสูงโดยเฉพาะ ออกแบบมาเพื่อการตรวจสอบและควบคุมแบบเรียลไทม์ภายในระบบอุตสาหกรรมอัตโนมัติ รุ่นนี้มีจอแสดงผล TFT แบบแอกทีฟเมทริกซ์ขนาด 10.4 นิ้วที่แข็งแรงทนทาน ผสานกับอินเทอร์เฟซหน้าจอสัมผัสที่ตอบสนองได้ดี ช่วยให้การวินิจฉัยระบบและการจัดการกระบวนการเป็นไปอย่าง intuitive ตัวเครื่องกรอบสีดำได้รับการออกแบบให้มีพอร์ตอนุกรมและพอร์ต USB ในตัว เพื่อให้เชื่อมต่อได้อย่างราบรื่นภายในสถาปัตยกรรม PLC แบบหลายโหนด

คุณสมบัติ

จอ LCD สี TFT ความทนทานสูง แสดงผลได้สูงสุด 256 สี เพื่อการวินิจฉัยที่ชัดเจนและมีคอนทราสต์สูง
พอร์ตสื่อสารอนุกรม RS-232C ในตัว 2 พอร์ต ช่วยให้เชื่อมต่อ PLC และอุปกรณ์ต่อพ่วงโดยตรงได้พร้อมกัน
ช่อง CompactFlash เฉพาะสำหรับสำรองข้อมูลโปรเจกต์หน้าจออัตโนมัติ บันทึกเหตุการณ์ และจัดเก็บข้อมูลสูตรการผลิต
อินเทอร์เฟซ USB Host และ Slave รองรับการตั้งโปรแกรม PC อย่างราบรื่นผ่าน CX-Designer และการถ่ายโอนข้อมูลเสริม
รองรับการขยายแบบโมดูลาร์ผ่านช่องเสริมเฉพาะที่แผงด้านหลัง สำหรับโมดูล Ethernet หรือ Controller Link

การใช้งาน

สายการประกอบตัวถังรถยนต์และการแสดงผลระบบสายพานลำเลียง
เครื่องจักรบรรจุภัณฑ์ เครื่องจัดเรียงพาเลท และระบบขนถ่ายวัสดุ
กระบวนการบำบัดน้ำและสถานีตรวจสอบการควบคุมปั๊ม
กระบวนการแบ่งชุด ผสม และให้ความร้อนในอุตสาหกรรมอาหารและเครื่องดื่ม

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Omron
ข้อมูลอ้างอิงรุ่น	NS10-TV00B-V1
ประเภทจอแสดงผล	จอ LCD สี TFT แบบแอกทีฟเมทริกซ์
ขนาดหน้าจอ (แนวทแยง)	10.4 นิ้ว
ความละเอียด	640 x 480 พิกเซล (VGA)
สีที่แสดงผล	256 สี
แรงดันไฟฟ้าอินพุตพิกัด	24 VDC
ช่วงแรงดันไฟฟ้าที่อนุญาต	20.4 ถึง 27.6 VDC
การใช้พลังงาน	สูงสุด 25 W
การสื่อสารอนุกรม	พอร์ต RS-232C 2 พอร์ต (D-sub 9 พิน)
พอร์ต USB	USB Type B 1 ช่อง (Slave, USB 1.1)
ช่องขยาย	1 ช่อง (สำหรับอินเทอร์เฟซเครือข่ายหรือบอร์ดรับสัญญาณวิดีโอ)
สื่อบันทึกข้อมูล	ช่อง CompactFlash (Type I/II)
อุณหภูมิขณะทำงาน	0 ถึง 50 องศาเซลเซียส
ความชื้นแวดล้อม	ความชื้นสัมพัทธ์ 35% ถึง 85% (ไม่เกิดการควบแน่น)
สีกรอบหน้าจอ	สีดำ
น้ำหนักจัดส่ง (คำนวณ)	3.5 กก.

การเชื่อมต่อและอินเทอร์เฟซ

การเชื่อมต่ออินเทอร์เฟซ	ขั้วต่อทางกายภาพ	การกำหนดสัญญาณ / ฟังก์ชัน
พอร์ตอนุกรม A	D-sub 9 พิน (ตัวเมีย)	อินเทอร์เฟซโปรโตคอล Host Link / NT Link (1:1 หรือ 1:N)
พอร์ตอนุกรม B	D-sub 9 พิน (ตัวเมีย)	Host Link, NT Link หรือลิงก์อนุกรมของตัวควบคุมอุณหภูมิ
USB Slave	USB Type B	การตั้งโปรแกรม PC โดยตรงและการถ่ายโอนข้อมูลหน้าจอ
ขั้วต่อไฟเลี้ยง	เทอร์มินัลบล็อก 3 ตำแหน่ง	24 VDC (+), 0 VDC (-), กราวด์ฟังก์ชัน (GR)

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

รุ่นเก่าที่ไม่ใช่ V1 และโมดูล V1 รุ่นปรับปรุงสามารถติดตั้งแทนกันได้ โดยใช้ช่องเจาะตู้ที่เหมือนกัน โปรดทราบว่าโปรเจกต์หน้าจอที่คอมไพล์สำหรับฮาร์ดแวร์ V1 จำเป็นต้องอัปเดตโปรแกรมระบบ HMI เป้าหมายใน CX-Designer ก่อนดำเนินการดาวน์โหลดผ่านอนุกรมหรือ USB เพื่อป้องกันข้อผิดพลาดในการเริ่มต้นระบบขณะทำงาน

ข้อผิดพลาดที่พบบ่อยในการใช้งานและหมายเหตุทางวิศวกรรม

พฤติกรรมทางความร้อนภายในตู้ขนาดเล็กที่ไม่มีการระบายอากาศอาจเร่งการเสื่อมสภาพของไฟแบ็กไลต์ ควรเว้นระยะห่างรอบพื้นผิวแชสซีด้านหลังทั้งหมดอย่างน้อย 100 mm ห้ามใช้การ์ด MLC CompactFlash ระดับผู้บริโภคทั่วไป เนื่องจากข้อจำกัดด้านความทนทานต่อการเขียนจะทำให้เซกเตอร์บางส่วนเสียหายจากการบันทึกข้อมูลอย่างหนักเป็นรอบ ๆ ให้เลือกใช้สื่อบันทึกข้อมูลเกรดอุตสาหกรรมแบบ SLC เป็นมาตรฐาน

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

เมื่อต่อสายการสื่อสารอนุกรม NT Link ความเร็วสูงในระยะทางไกล ให้เดินสายอนุกรมห่างจากสายมอเตอร์ AC กระแสสูงอย่างเคร่งครัด เพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า มักเกิดกราวด์ลูปเมื่อเชื่อมขั้ว Functional Ground กลับไปยังจุดร่วมของบัสไดรฟ์อุตสาหกรรม ตรวจสอบให้แน่ใจว่าต่อ Functional Ground (GR) เข้ากับแผ่นกราวด์แบบจุดรวมหลักของตู้โดยตรง

แนวทางการติดตั้ง

คำเตือนสำคัญ: ความเสี่ยงด้านไฟฟ้า

แยกและล็อกแหล่งจ่ายไฟ AC/DC ทั้งหมดที่จ่ายให้แผงตู้ ก่อนเตรียมช่องเจาะ ดำเนินการติดตั้งทางกายภาพ หรือต่อสายควบคุม การไม่ปฏิบัติตามอาจทำให้อุปกรณ์เสียหาย วงจรภายในขัดข้อง หรือถูกไฟฟ้าแรงดันสูงดูด

เตรียมช่องเจาะแผง: ขีดแนวและตัดช่องสี่เหลี่ยมผืนผ้าที่โล่ง ขนาด 302.0 mm x 228.0 mm (ค่าความคลาดเคลื่อน +1.0 / -0.0 mm) บนประตูตู้ ตรวจสอบให้แน่ใจว่าความหนาแผงอยู่ระหว่าง 1.6 mm ถึง 4.8 mm

ตรวจสอบปะเก็นกรอบหน้าจอ: ตรวจสอบให้แน่ใจว่าปะเก็นยางกันน้ำวางราบสนิทภายในร่องรอบนอกของกรอบหน้าจอ HMI ซึ่งเป็นสิ่งสำคัญต่อการคงระดับการป้องกันเทียบเท่า IP65

ยึดขายึดติดตั้ง: สอดอุปกรณ์จากด้านหน้าช่องเจาะแผง จากนั้นเลื่อนขายึดติดตั้งเข้าไปในรางด้านข้างจากด้านหลัง ขันสกรูเพิ่มทีละน้อยด้วยแรงบิด 0.5 ถึง 0.6 N-m เพื่อให้ซีลแนบสม่ำเสมอโดยไม่ทำให้กรอบหน้าจอแตกร้าว

ตัดการจ่ายไฟและต่อกราวด์: ต่อสายไฟ 24 VDC โดยใช้สายไฟที่มีพื้นที่หน้าตัด 2 mm2 ต่อขั้ว Functional Ground โดยใช้สายดินสีเขียว/เหลืองเข้ากับจุดกราวด์ไฟฟ้าหลักของระบบโดยตรง

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ต้องใช้เครื่องมือกำหนดค่าใดในการโปรแกรม NS10-TV00B-V1

HMI ต้องกำหนดค่าโดยใช้ซอฟต์แวร์ Omron CX-Designer ซึ่งจัดจำหน่ายเป็นส่วนหนึ่งของชุดโปรแกรมระบบอัตโนมัติ CX-One มาตรฐาน

อุปกรณ์ NS10 รุ่นเก่าสามารถใช้งานร่วมกับรุ่น V1 ได้หรือไม่

ได้ ขนาดตัวเครื่อง พื้นที่เจาะติดตั้ง และอินพุตทางไฟฟ้าตรงกับรุ่นเก่า แต่ต้องเลือกโปรไฟล์ฮาร์ดแวร์ V1 ใน CX-Designer ก่อนดาวน์โหลดโปรแกรมหน้าจอที่มีอยู่

สามารถเปลี่ยนชุดไฟแบ็กไลต์ LCD ของหน้าจอนี้ได้หรือไม่

ได้ ไฟแบ็กไลต์ของ HMI NS10-TV00B-V1 ออกแบบมาให้เปลี่ยนได้หน้างาน ควรใช้ชุดไฟแบ็กไลต์ทดแทนแท้ของ Omron เท่านั้นเพื่อให้มั่นใจในความทนทาน

ควรใช้การ์ดจัดเก็บข้อมูลประเภทใดในช่องเสียบการ์ดในตัว

อุปกรณ์นี้มีช่องเสียบ CompactFlash (CF) Type I/II สำหรับความน่าเชื่อถือสูงในการบันทึกข้อมูลและจัดเก็บเฟิร์มแวร์ ควรเลือกใช้การ์ด CompactFlash SLC เกรดอุตสาหกรรมเสมอ
