คำอธิบาย

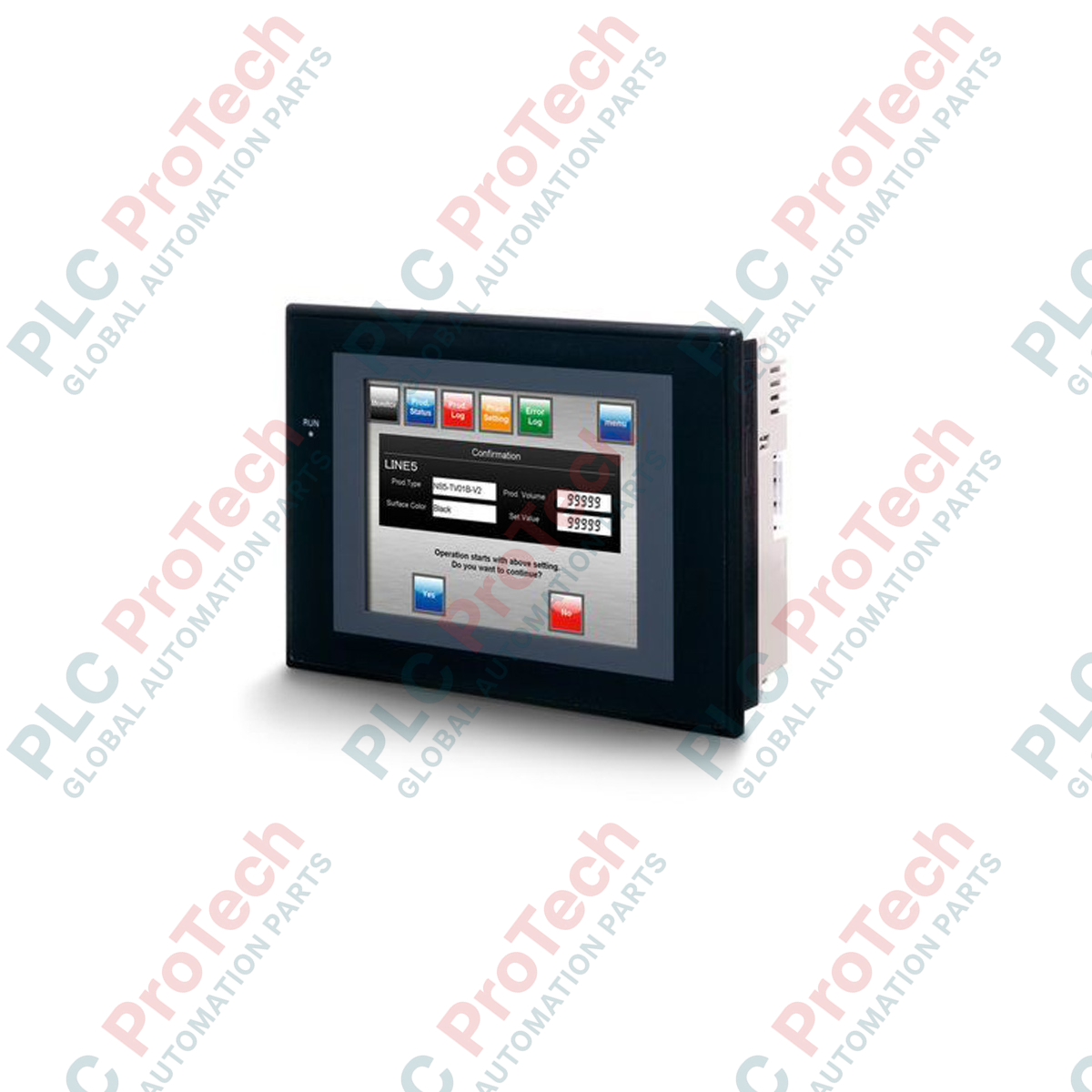

ออกแบบมาเพื่อเป็นอินเทอร์เฟซผู้ควบคุมระดับเครื่องจักรโดยตรง Omron NS5-MQ11B-V2 ผสานจอแสดงผลขาวดำความสว่างสูงเข้ากับการสื่อสารภาคสนามที่แข็งแกร่ง เพื่อจัดการกระบวนการอัตโนมัติในสภาพแวดล้อมอุตสาหกรรม ด้วยหน้าจอขนาด 5.7 นิ้วและแผงสัมผัสแบบตัวต้านทานแอนะล็อก เทอร์มินัลแบบตั้งโปรแกรมได้นี้มอบอินเทอร์เฟซที่คุ้มค่าและมีความน่าเชื่อถือสูงสำหรับการกำหนดค่าระบบที่ใช้คอนโทรลเลอร์ Omron SYSMAC พร้อมพอร์ต RS-232C ในตัว 2 ช่องและอีเทอร์เน็ต 10/100Base-T ในตัว ช่วยให้เชื่อมต่อกับเครือข่ายอุตสาหกรรมได้อย่างราบรื่น ขณะเดียวกันยังคงมีขนาดกะทัดรัด เหมาะสำหรับแผงควบคุมที่มีพื้นที่จำกัด
คุณสมบัติเด่น
-
จอแสดงผล STN ขาวดำ: จอ LCD ขนาด 5.7 นิ้ว ความละเอียด 320 x 240 พิกเซล (QVGA) ให้ภาพสถานะหน้างานที่ชัดเจน
-
การสื่อสารที่เพิ่มขีดความสามารถ: มาพร้อมพอร์ตอีเทอร์เน็ต RJ-45 ที่รองรับ FINS/TCP และ FINS/UDP พร้อมอินเทอร์เฟซอนุกรม RS-232C มาตรฐาน 2 ช่อง
-
พอร์ต USB Slave: ขั้วต่อ USB Type B เฉพาะสำหรับถ่ายโอนการกำหนดค่าระบบและรูปแบบหน้าจอจาก CX-Designer ด้วยความเร็วสูง
-
หน่วยความจำระบบขนาดใหญ่: พื้นที่จัดเก็บข้อมูลภายใน 60 MB รองรับโปรเจกต์ผู้ใช้ที่ซับซ้อน ไลบรารีกราฟิก และประวัติบันทึกสัญญาณเตือน
-
การปกป้องสิ่งแวดล้อม: แผงด้านหน้าสร้างตามมาตรฐาน IP65f ช่วยป้องกันอุปกรณ์อิเล็กทรอนิกส์ภายในจากน้ำกระเซ็น ละอองน้ำมัน และฝุ่นที่ไม่กัดกร่อน
การใช้งาน
-
การจัดการวัสดุและสายพานลำเลียง: แสดงเส้นทางการลำเลียง การวินิจฉัยมอเตอร์ และความเร็วในการทำงาน ณ จุดติดตั้ง
-
ระบบบำบัดน้ำและน้ำเสีย: จอแสดงสถานะที่คุ้มค่าสำหรับสถานีสูบน้ำแยกส่วนและลำดับการทำงานของวาล์ว
-
เครื่องจักรบรรจุภัณฑ์: อินเทอร์เฟซควบคุมเครื่องจักรเฉพาะจุดที่ต้องรายงานสัญญาณเตือนแบบเรียลไทม์ และเชื่อมต่อ PLC ผ่านพอร์ตอนุกรม/อีเทอร์เน็ต
-
แผงควบคุม HVAC: ตรวจสอบพารามิเตอร์คุณภาพอากาศ การปรับค่ากำหนด และการวินิจฉัยความเร็วพัดลม
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ |
ค่าข้อมูลจำเพาะ |
| ผู้ผลิต |
Omron |
| รุ่น |
NS5-MQ11B-V2 |
| ประเภทจอแสดงผล |
จอ LCD STN ขาวดำ |
| ขนาดจอแสดงผล |
5.7 นิ้ว (แนวทแยง) |
| ความละเอียด |
320 x 240 พิกเซล (QVGA) |
| ประเภทแผงสัมผัส |
เมทริกซ์ตัวต้านทานแบบแอนะล็อก |
| แรงดันไฟฟ้าอินพุต |
24 VDC |
| ช่วงแรงดันไฟฟ้าขณะทำงาน |
20.4 ถึง 27.6 VDC |
| การใช้พลังงาน |
สูงสุด 15 วัตต์ |
| อินเทอร์เฟซอีเทอร์เน็ต |
10/100Base-T 1 ช่อง (RJ-45) |
| อินเทอร์เฟซอนุกรม |
RS-232C 2 ช่อง (D-Sub 9 พิน ตัวเมีย) |
| พอร์ต USB |
USB Type B 1 ช่อง (Slave เทียบเท่า USB 1.1) |
| หน่วยความจำข้อมูลหน้าจอภายใน |
60 MB |
| อายุการใช้งานแบ็กไลต์ |
อย่างน้อย 50,000 ชั่วโมงการทำงาน (ที่ 25 องศาเซลเซียส) |
| อุณหภูมิขณะทำงาน |
0 ถึง 50 องศาเซลเซียส |
| การป้องกันแผงด้านหน้า |
IP65f (ป้องกันฝุ่นสนิท กันน้ำ และทนน้ำมัน) |
| สีกรอบ / ตัวเครื่อง |
สีดำ |
| ประเทศต้นกำเนิด |
ญี่ปุ่น |
| น้ำหนักจัดส่ง (คำนวณ) |
1.50 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณ) |
255 x 210 x 115 มม. |
การเชื่อมต่อและอินเทอร์เฟซ
แผงด้านหลังของระบบมีอินเทอร์เฟซเฉพาะที่เข้าถึงได้ง่ายสำหรับเชื่อมต่อกับเครือข่ายอุตสาหกรรมและอุปกรณ์จัดเก็บข้อมูลเสริมของระบบ
| พอร์ต / อินเทอร์เฟซ |
ประเภทคอนเน็กเตอร์ |
การกำหนดหน้าที่ |
| พอร์ตอนุกรม A |
D-Sub 9-pin ตัวเมีย |
การสื่อสาร Host Link (RS-232C) กับ PLC หรือตัวควบคุมหลัก |
| พอร์ตอนุกรม B |
D-Sub 9-pin ตัวเมีย |
Host Link เสริมหรือการเชื่อมต่อกับตัวควบคุมอุณหภูมิและเครื่องอ่านบาร์โค้ด |
| พอร์ตอีเทอร์เน็ต |
RJ-45 (10/100 Mbps) |
การสื่อสารเครือข่ายกับ PLC Sysmac ไดรฟ์เครือข่าย และคอมพิวเตอร์ระยะไกล |
| พอร์ต USB Slave |
USB Type B |
อัปโหลด/ดาวน์โหลดข้อมูลหน้าจอความเร็วสูงโดยใช้ซอฟต์แวร์ CX-Designer |
| ช่องเสียบขยาย |
ช่องเสียบการ์ด CompactFlash |
การบันทึกข้อมูล การจัดการสูตร และการอัปเดตเฟิร์มแวร์ระบบ |
ข้อมูลเชิงประจักษ์ทางวิศวกรรม
รุ่นทางเลือกและความเข้ากันได้
เครื่องหมาย -V2 ระบุว่าเป็นฮาร์ดแวร์ Version 2 หากเปลี่ยนเทอร์มินัล NS5 รุ่นเก่าที่ไม่ใช่ -V2 คุณสามารถแปลงไฟล์รันไทม์ .IPP รุ่นเก่าได้โดยตรงโดยใช้ CX-Designer อย่างไรก็ตาม โปรดทราบว่าฮาร์ดแวร์ -V2 รุ่นใหม่มีอัลกอริทึมตอบสนองการสัมผัสที่ได้รับการปรับปรุง และมีหน่วยความจำการกำหนดค่าหน้าจอเนทีฟขนาดใหญ่ขึ้น (60 MB เทียบกับมาตรฐาน 4 MB ในเครื่องรุ่นแรก ๆ)
ข้อควรระวังในการใช้งานและบันทึกทางวิศวกรรม
จอแสดงผลคริสตัลเหลว STN ไวต่ออุณหภูมิแวดล้อมขณะทำงาน เมื่อใช้งาน NS5-MQ11B-V2 ในสภาพแวดล้อมที่มีอุณหภูมิต่ำกว่า 5 degC เวลาอัปเดตจอแสดงผล (การเปลี่ยนหน้าจอและการเลื่อนค่าตัวเลข) จะช้าลงตามธรรมชาติเนื่องจากคุณสมบัติทางฟิสิกส์ของชั้นคริสตัลเหลว สำหรับตัวแปรที่เปลี่ยนแปลงอย่างรวดเร็วและมีความสำคัญ ควรติดตั้งจอไว้ภายในตู้ที่ควบคุมอุณหภูมิ หรือปล่อยให้มีรอบการอุ่นเครื่องล่วงหน้า
เคล็ดลับการทดสอบเดินระบบและการเดินสาย
เพื่อป้องกันการสื่อสารขาดหายผ่านพอร์ตอนุกรม RS-232C ตรวจสอบให้แน่ใจว่าสายอนุกรมมีความยาวไม่เกิน 15 เมตร หากใช้พอร์ตอนุกรม A หรือ B ในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าร่วมกับอินเวอร์เตอร์ปรับความถี่ (VFD) ให้ติดตั้งสายดินเพื่อการทำงานโดยตรงจากเทอร์มินัลบล็อกด้านหลัง HMI ไปยังจุดกราวด์ของแผงที่มีความต้านทานต่ำ (น้อยกว่า 100 โอห์ม) ต้องใช้สายเคเบิลคู่บิดเกลียวมีชีลด์ (STP) สำหรับการเชื่อมต่ออีเทอร์เน็ต
แนวทางการติดตั้ง
คำเตือนสำคัญ
ตัดการเชื่อมต่อแหล่งจ่ายไฟฟ้าทั้งหมดก่อนดำเนินการติดตั้งทางกายภาพหรือติดตั้งสายเคเบิล ตรวจสอบว่าสายจ่ายไฟขาเข้ารองรับ 24 VDC โดยเคร่งครัด การจ่ายไฟกระแสสลับ (AC) หรือแรงดันไฟฟ้าที่เกิน 27.6 VDC จะทำให้ตัวกรองแหล่งจ่ายไฟภายในและส่วนประกอบลอจิกของ HMI เสียหายทันทีและไม่สามารถซ่อมคืนได้
1
เตรียมช่องเจาะแผงทรงสี่เหลี่ยมผืนผ้าที่สะอาด ขนาดพอดี 184 มม. (ความกว้าง) × 131 มม. (ความสูง) บนแผ่นโลหะที่มีความหนาระหว่าง 1.6 มม. ถึง 4.8 มม.
2
ตรวจสอบให้แน่ใจว่าปะเก็นยางซีล IP65 วางราบและต่อเนื่องตลอดแนวร่องกรอบด้านหน้า โดยไม่มีการบิดหรือซ้อนทับกัน
3
สอดเทอร์มินัล NS5-MQ11B-V2 ผ่านแผงด้านหน้า ยึดขายึดติดตั้งสำหรับล็อกที่ให้มาลงในร่องแชสซีจากด้านหลัง แล้วขันสกรูด้วยแรงบิดที่แม่นยำ 0.5 ถึง 0.6 N-m เพื่อคงความสมบูรณ์ของมาตรฐาน IP65
4
เชื่อมต่อสายไฟแหล่งจ่าย 24 VDC เข้ากับเทอร์มินัลบล็อกโดยใช้หางปลาแหวน M3 ตรวจสอบขั้วให้ถูกต้อง: ขั้วบวก (+) ต่อกับเทอร์มินัล 24V ขั้วลบ (-) ต่อกับเทอร์มินัล 0V และต่อสายดินเพื่อการทำงาน (FG) โดยตรงเข้ากับบัสกราวด์ของตู้
