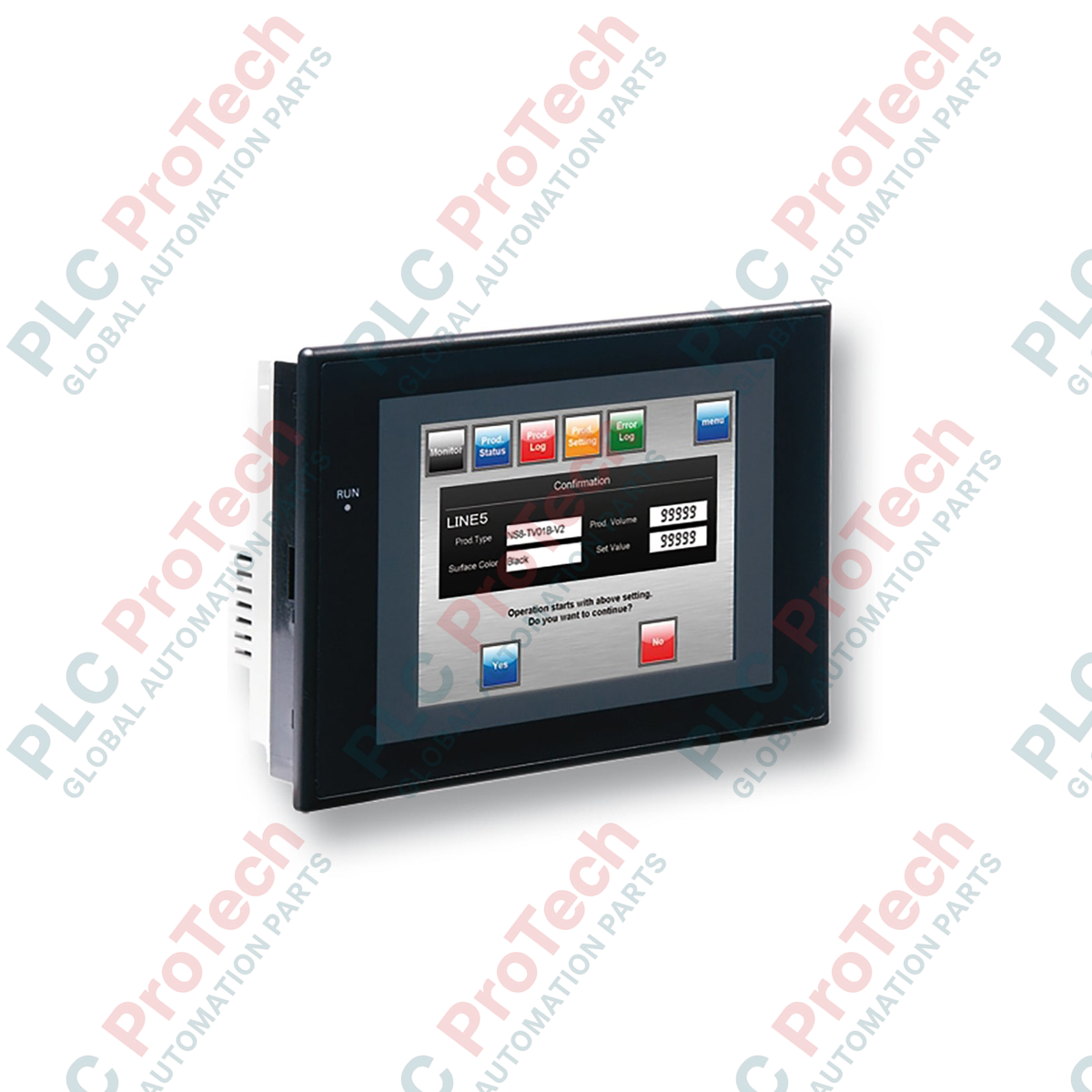

Omron NS5-TQ10B-ECV2 ได้รับการออกแบบสำหรับการตรวจสอบเครื่องจักรแบบกระจาย ทำหน้าที่เป็นอินเทอร์เฟซควบคุมส่วนกลางสำหรับผู้ปฏิบัติงานภายในแพลตฟอร์ม NS-Series ระดับพรีเมียม เทอร์มินัลฮาร์ดแวร์นี้ผสานจอ LCD สี TFT ความสว่างสูง ขนาด 5.7 นิ้ว ที่คมชัดเข้ากับความสามารถด้านการสื่อสารที่มีประสิทธิภาพ โดยมี พอร์ตอีเทอร์เน็ต 10Base-T ในตัว และตัวรับส่งสัญญาณอนุกรม 2 ชุด เทอร์มินัลทำงานด้วยอินพุตมาตรฐาน 24 VDC และออกแบบมาให้ทนต่อสภาพแวดล้อมในโรงงานที่รุนแรง ด้วยระดับการป้องกันด้านหน้า IP65f และกรอบป้องกันสีดำที่แข็งแรง หน่วยความจำภายใน 60 MB รองรับการแสดงกราฟิกที่ซับซ้อน การบันทึกข้อมูลสัญญาณเตือนความหนาแน่นสูง และการผสานรวมการกำหนดค่าผ่าน CX-Designer ได้อย่างราบรื่น
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Omron |
| หมายเลขรุ่น | NS5-TQ10B-ECV2 |
| ประเภทจอแสดงผล | จอ LCD สี TFT ความสว่างสูง ขนาด 5.7 นิ้ว |
| ความละเอียด | 320 x 240 พิกเซล (QVGA) |
| ไฟแบ็กไลต์ | LED (ไม่สามารถเปลี่ยนได้ อายุการใช้งานประมาณ 50,000 ชั่วโมง) |
| แรงดันไฟฟ้าอินพุต | 24 VDC (ช่วงที่ยอมรับได้: 20.4 ถึง 27.6 VDC) |
| การใช้พลังงาน | สูงสุด 15 W |
| อีเทอร์เน็ตในตัว | พอร์ต RJ-45 1 ช่อง (10Base-T) |
| การสื่อสารอนุกรม | พอร์ต RS-232C 2 ช่อง (D-sub 9 พิน ตัวเมีย) |
| อินเทอร์เฟซ USB | USB Type B Slave 1 ช่อง (สำหรับดาวน์โหลดโปรแกรม) |
| หน่วยความจำโปรเจกต์ภายใน | หน่วยความจำแฟลช 60 MB |
| สีกรอบตัวเครื่อง | สีดำ |
| ระดับการป้องกัน | IP65f (แผงด้านหน้า ติดตั้งบนแผง) |
| อุณหภูมิขณะทำงาน | 0 ถึง 50 องศาเซลเซียส |
| น้ำหนักจัดส่ง (คำนวณ) | 1.85 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 245 x 195 x 110 มม. |
| พอร์ต / ชุดขั้วต่อ | รูปแบบทางกายภาพ | การกำหนดสัญญาณและฟังก์ชันพิน |
|---|---|---|
| พอร์ตอนุกรม A (CN1) | D-sub 9 พิน ตัวเมีย | ช่องสัญญาณการสื่อสาร Host Link / NT Link RS-232C ช่องที่ 1 |
| พอร์ตอนุกรม B (CN2) | D-sub 9 พิน ตัวเมีย | ช่องสัญญาณการสื่อสาร Host Link / NT Link RS-232C ช่องที่ 2 |
| อีเทอร์เน็ต | RJ-45 | อินเทอร์เฟซเครือข่าย 10Base-T (FTP, การถ่ายโอนข้อมูลหน้าจอ, การสื่อสาร FINS) |
| USB (Slave) | USB Type B | การเชื่อมต่อกับพีซีสำหรับเขียนโปรแกรม CX-Designer เพื่อพัฒนาหน้าจอและวิเคราะห์ปัญหา |
| อินพุตกำลังไฟ | ขั้วต่อสกรู M3 | พิน 1: +24 VDC | พิน 2: 0 VDC | พิน 3: กราวด์ฟังก์ชัน (FG) |
รุ่นปรับปรุง "ECV2" ถือเป็นการพัฒนาครั้งสำคัญเมื่อเทียบกับรุ่น NS5-TQ10B-V2 รุ่นเก่า ความแตกต่างสำคัญอยู่ที่การออกแบบไฟส่องหลัง โดย ECV2 ใช้ LED แบบโซลิดสเตตในตัว ขณะที่รุ่นเก่าใช้หลอด CCFL ที่ขับด้วยอินเวอร์เตอร์แรงดันสูงภายใน ฐานข้อมูลโครงการที่สร้างขึ้นสำหรับ NS5 รุ่นเก่าสามารถแปลงให้ทำงานบนอุปกรณ์ ECV2 ได้ผ่าน CX-Designer เพียงอัปเดตการกำหนดฮาร์ดแวร์ปลายทางในคุณสมบัติระบบก่อนถ่ายโอน โปรดทราบว่าโปรไฟล์การแสดงสีอาจแตกต่างเล็กน้อย เนื่องจากการเปลี่ยนจากสเปกตรัมการเปล่งแสงของ CCFL เป็น LED
การเสื่อมสภาพของเมทริกซ์หน้าจอสัมผัสเป็นจุดเสียหายทางกายภาพที่พบได้บ่อย หากติดตั้งเทอร์มินัลเหล่านี้ใกล้แหล่งความร้อนแผ่รังสี แม้อุปกรณ์จะทำงานได้ถึง 50 degC แต่หากอุณหภูมิภายในตู้ที่ไม่มีการระบายอากาศสูงเกิน 45 degC เป็นเวลานาน อาจทำให้ชั้นเคลือบแบบรีซิสทีฟลอกออกเฉพาะจุดได้ สำหรับแผงที่มีความร้อนภายในโดยรอบสูงอย่างต่อเนื่อง แนะนำให้ติดตั้งระบบหมุนเวียนอากาศแบบใช้พลังงานต่ำหรือพัดลมระบายความร้อน โดยต้องเว้นระยะรอบช่องระบายอากาศด้านหลังอย่างน้อย 100 มม.
เพื่อป้องกันความขัดข้องจากกราวด์ลูปในเส้นทางสัญญาณอนุกรม ตรวจสอบให้แน่ใจว่าเทอร์มินัลกราวด์ฟังก์ชัน (FG) เชื่อมต่อกลับไปยังจุดกราวด์แบบสตาร์ของตู้หลักด้วยสายทองแดงตีเกลียวสีเขียวขนาดใหญ่ (อย่างน้อย 2 mm²) เมื่อติดตั้งสายสื่อสาร RS-232C กับ PLC ซีรีส์ CS/CJ ให้ใช้สายคู่บิดเกลียวแบบมีชีลด์สองชั้นเสมอ และต่อลงดินชีลด์ของสายที่ฝั่งแชสซี PLC เท่านั้น การจัดวางนี้ช่วยเบี่ยงสัญญาณรบกวนความถี่สูงจากอุตสาหกรรมออกจากชิปทรานซีฟเวอร์ NS5 ได้อย่างมีประสิทธิภาพ จึงหลีกเลี่ยงข้อผิดพลาด "HMI Communication Timeouts" ที่เกิดขึ้นเป็นระยะ
