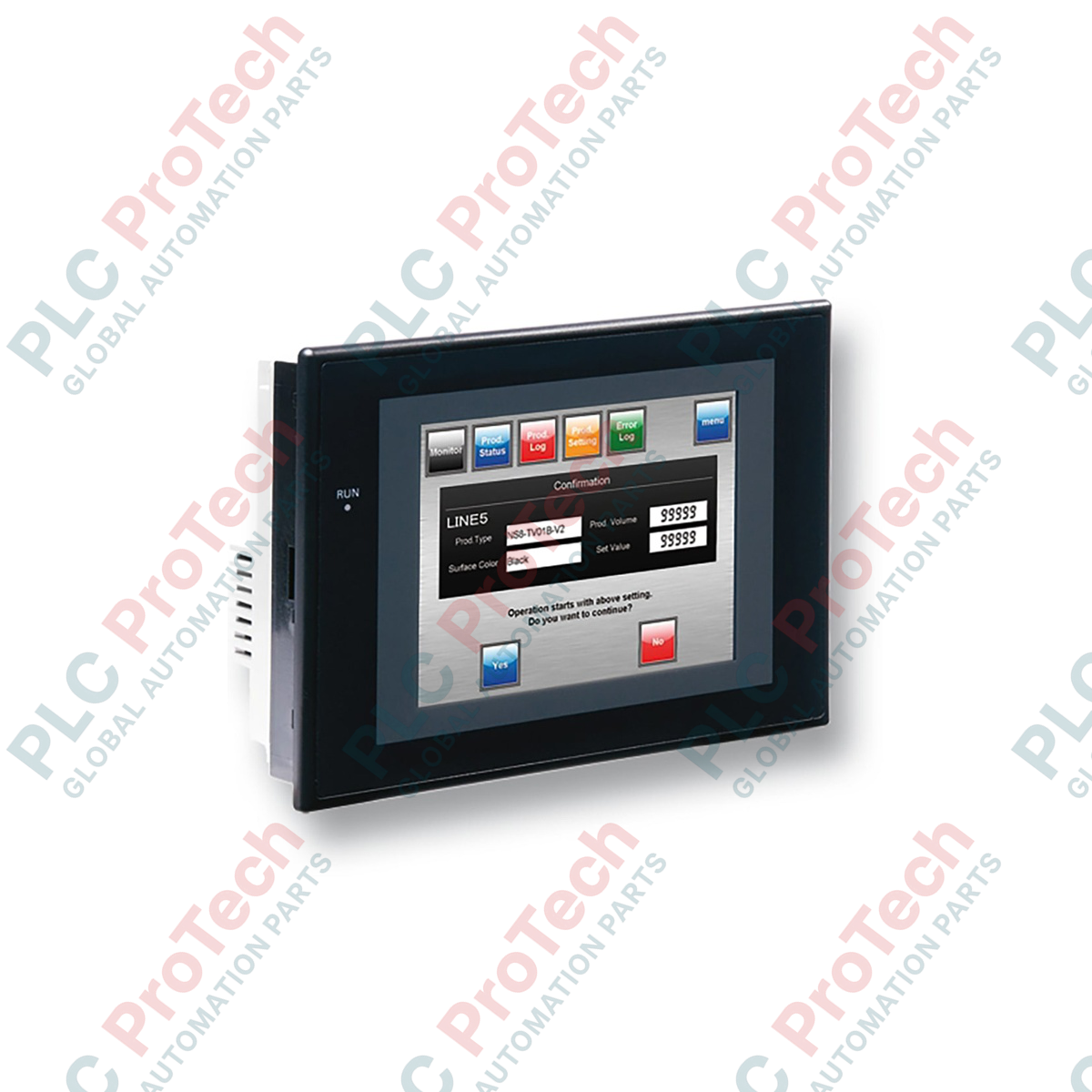

ในฐานะโหนดแสดงผลที่มีความน่าเชื่อถือสูงในเครือข่ายควบคุมแบบกระจาย Omron NS5-TQ11B-V2 ซึ่งเป็นอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร ช่วยให้ผู้ปฏิบัติงานตรวจสอบกระบวนการแบบเรียลไทม์และควบคุมผ่านการสัมผัสได้ เทอร์มินัลขนาด 5.7 นิ้วนี้ทำงานร่วมกับสถาปัตยกรรม Omron Sysmac และสภาพแวดล้อม PLC จากผู้ผลิตรายอื่นได้อย่างราบรื่น มาพร้อม จอแสดงผลสี TFT แบบแอคทีฟเมทริกซ์ คอนทราสต์สูง ให้ภาพ QVGA ที่คมชัดแม้ในสภาพแสงอุตสาหกรรมที่ท้าทาย รุ่นนี้มาพร้อมกรอบสีดำ รวมทั้งการสื่อสารแบบอนุกรมคู่และอีเทอร์เน็ตความเร็วสูงเพื่อรองรับการแลกเปลี่ยนข้อมูลภาคสนามอย่างต่อเนื่อง
| พารามิเตอร์ข้อมูลจำเพาะ | ค่า / พิกัด |
|---|---|
| ผู้ผลิต | Omron |
| หมายเลขรุ่น | NS5-TQ11B-V2 |
| ประเภทจอแสดงผล | จอ LCD สี TFT แบบแอคทีฟเมทริกซ์ |
| ขนาดจอแสดงผล | 5.7 นิ้ว |
| ความละเอียด | 320 x 240 พิกเซล (QVGA) |
| สีกรอบหน้าจอ | สีดำ |
| แรงดันไฟฟ้าอินพุต | 24 VDC |
| การใช้พลังงาน | สูงสุด 15 W |
| อุณหภูมิขณะใช้งาน | 0 ถึง 50 องศาเซลเซียส |
| ระดับการป้องกัน | IP65f (แผงด้านหน้า) |
| ขนาด (กว้าง x สูง x ลึก) | 195 มม. x 142 มม. x 54 มม. |
| น้ำหนักสุทธิ | 1.0 กก. |
| น้ำหนักจัดส่ง (คำนวณ) | 1.5 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 250 มม. x 200 มม. x 110 มม. |
| พอร์ต / การเชื่อมต่อ | ประเภทคอนเน็กเตอร์ | ฟังก์ชัน / โปรโตคอลการสื่อสาร |
|---|---|---|
| พอร์ตอนุกรม A | D-Sub 9 พิน ตัวเมีย | RS-232C (การเชื่อมต่อ Host Link, NT Link หรือ 1:N Link) |
| พอร์ตอีเทอร์เน็ต | RJ45 | อีเทอร์เน็ต 10/100Base-T (การสื่อสาร FINS / การถ่ายโอนหน้าจอ) |
| USB Host | Type-A | อินเทอร์เฟซหน่วยความจำแฟลชไดรฟ์ USB (การบันทึกข้อมูล การสำรอง/กู้คืนโปรเจกต์) |
| USB Slave | Type-B | การเชื่อมต่อ PC สำหรับการเขียนโปรแกรม การกำหนดค่า และการถ่ายโอนหน้าจอ |
| Power Terminal | 3-pin M3 screw terminal | 24 VDC (+/- 15%) input with functional ground terminal |
The V2 version of the NS5-TQ11B replaces older V1 designs directly, utilizing the same panel cutout size (184 mm x 131 mm). Screen projects developed for V1 terminals can be opened in CX-Designer and converted to V2 models by changing the model target in the system settings. Ensure your CX-Designer environment is updated to at least version 3.0 to leverage all V2 firmware capabilities and optimized communication drivers.
เพื่อป้องกันข้อผิดพลาดการสื่อสารหมดเวลา เช่น ข้อผิดพลาด "Response Timeout" ให้แยกสายสื่อสารอนุกรมออกจากสายไฟ AC แรงดันสูง สภาพแวดล้อมที่มีสัญญาณรบกวนแม่เหล็กไฟฟ้าสูงอาจรบกวนแพ็กเก็ตข้อมูลผ่านการเชื่อมต่ออนุกรมมาตรฐาน หากใช้พอร์ต USB Host สำหรับบันทึกข้อมูลระยะยาว ให้ฟอร์แมตอุปกรณ์จัดเก็บข้อมูล USB เป็น FAT16 หรือ FAT32 เนื่องจากไดรฟ์ที่ฟอร์แมตเป็น NTFS รุ่นใหม่จะไม่สามารถเมาต์บนระบบปฏิบัติการของเทอร์มินัลได้อย่างถูกต้อง
เมื่อกำหนดค่าการสื่อสารอีเทอร์เน็ตผ่าน FINS/UDP ให้ตรวจสอบว่า Node Address ของ HMI ตรงกับออคเต็ตสุดท้ายของที่อยู่ IP แบบคงที่ที่กำหนดไว้ การจัดตำแหน่งให้ตรงกันนี้ช่วยให้ตารางการกำหนดเส้นทางเรียบง่ายขึ้นและป้องกันความล้มเหลวในการแมปโหนดระหว่างการเริ่มต้นระบบ นอกจากนี้ ตรวจสอบให้แน่ใจว่าขั้วกราวด์ฟังก์ชัน (FG) เชื่อมต่อโดยตรงกับสายกราวด์คุณภาพสูงที่มีพื้นที่หน้าตัด 2 มม.² ขึ้นไป
คำเตือนสำคัญ:
แยกและล็อกแหล่งจ่ายไฟ 24 VDC ก่อนทำการเชื่อมต่อทางไฟฟ้า ห้ามเดินสายขั้วต่อขณะที่วงจรมีกระแสไฟ การขันสกรูขั้วต่อแน่นเกินไปอาจทำให้เกิดความเสียหายทางกล ให้ขันสกรูชุดขั้วต่อไฟด้วยแรงบิดเท่ากับ 0.5 N-m
Global Express Shipping
Returns & Warranty
Manufacturer: Omron
Product No.: NS5-TQ11B-V2
Country of origin:ญี่ปุ่น
Product Type: หน้าจอสัมผัส HMI
Payment: T/T, Western Union
Weight: 8000g
Dimensions: 250 มม. x 200 มม. x 110 มม.
Shipping port: Xiamen
Warranty: 12 months
