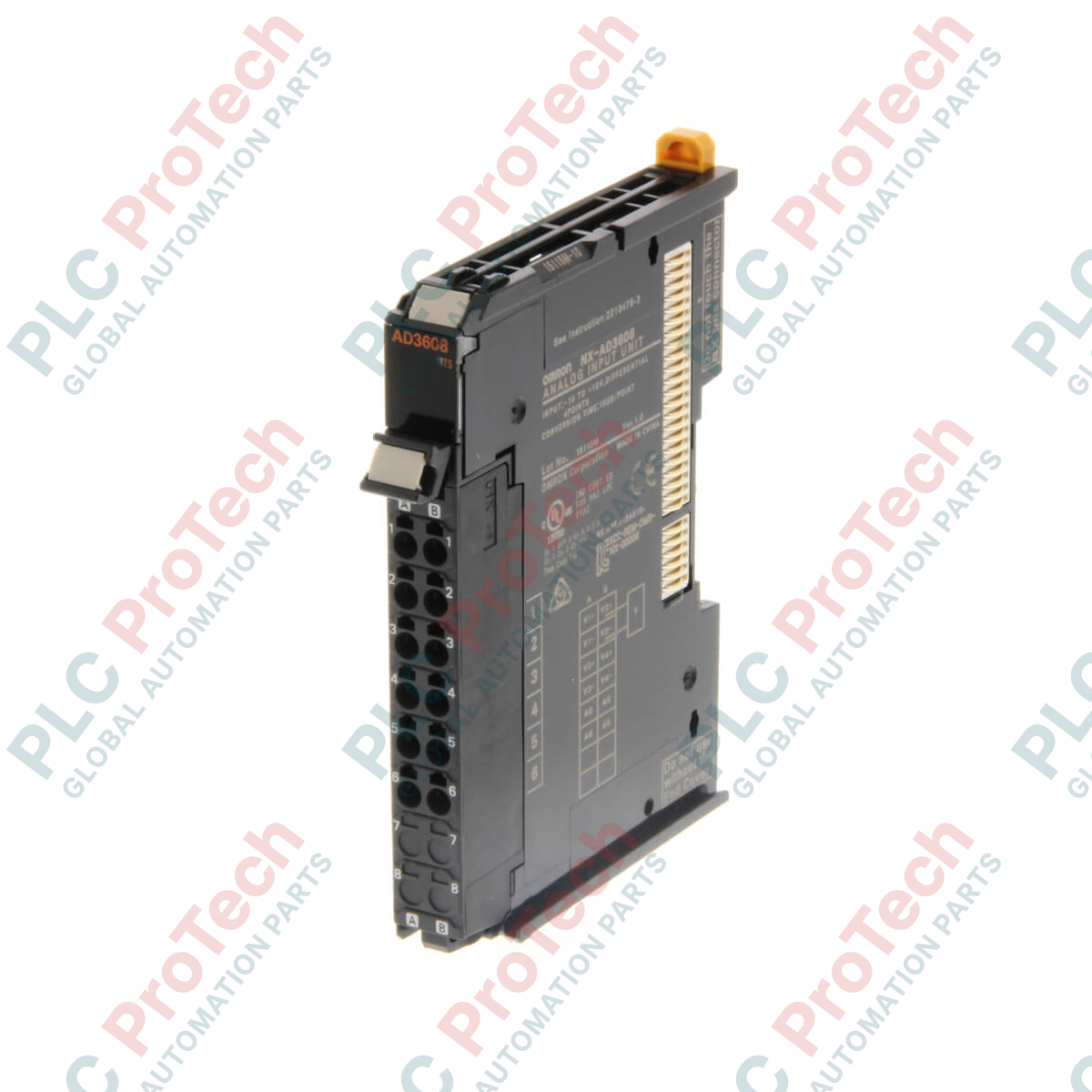

Omron NX-AD3608 ยูนิตอินพุตแอนะล็อกซีรีส์ NX

SKU NX-AD3608

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NX-AD3608
Origin ญี่ปุ่น
Product Type: โมดูลอินพุตแอนะล็อก
Payment: T/T, Western Union
Weight: 0.07 kg
Dimensions: 12 มม. x 100 มม. x 71 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

สำหรับการเก็บข้อมูลแรงดันความเร็วสูงและแม่นยำภายในสถาปัตยกรรมระบบอัตโนมัติ Sysmac รุ่น Omron NX-AD3608 มีอินพุตแอนะล็อกแบบดิฟเฟอเรนเชียลความละเอียดสูง 4 ช่อง ยูนิตนี้ผสานการทำงานเข้ากับ ระบบ I/O ซีรีส์ NX ได้อย่างลงตัว พร้อมความละเอียดสูงถึง 1/30000 และความเร็วการแปลงที่รวดเร็วเป็นพิเศษที่ 10 ไมโครวินาทีต่อจุด ออกแบบมาสำหรับประมวลผลสัญญาณแรงดันตั้งแต่ -10 ถึง +10 VDC รองรับทั้งโหมดการรีเฟรช I/O แบบซิงโครนัสและแบบ Free-Run เพื่อให้มั่นใจได้ถึงการซิงโครไนซ์ที่แม่นยำกับ CPU โฮสต์หรือยูนิต EtherCAT coupler การเดินสายภาคสนามที่ปลอดภัยและทนต่อแรงสั่นสะเทือนทำได้ด้วยเทอร์มินัลบล็อก Push-In Plus แบบไม่ใช้สกรู 12 ขั้วในตัว

คุณสมบัติ

ช่องอินพุตแอนะล็อกแบบดิฟเฟอเรนเชียล 4 ช่องสำหรับสัญญาณแรงดันโดยเฉพาะ
ช่วงแรงดันอินพุตที่ยืดหยุ่นตั้งแต่ -10 ถึง +10 VDC พร้อมช่วงการแปลงอินพุตตั้งแต่ -5% ถึง 105%
รอบการแปลงความเร็วสูงที่ 10 ไมโครวินาทีต่อจุด สำหรับกระบวนการที่มีการเปลี่ยนแปลงอย่างรวดเร็ว
เลือกการรีเฟรช I/O แบบซิงโครนัสและการรีเฟรชแบบ Free-Run ได้ เพื่อให้เหมาะกับข้อกำหนดของระบบ
การแยกวงจรด้วยหม้อแปลงและตัวแยกสัญญาณดิจิทัลระหว่างช่องอินพุตกับบัส NX ภายใน
เทอร์มินัลบล็อก Push-In Plus แบบเสียบกดโดยไม่ใช้เครื่องมือ (แบบหนีบโดยไม่ใช้สกรู) 12 ขั้ว สำหรับการติดตั้งและบำรุงรักษาการเดินสายอย่างรวดเร็ว
ไฟแสดงสถานะ TS ในตัวสำหรับการวินิจฉัยโมดูลเฉพาะที่อย่างรวดเร็ว

การใช้งาน

ระบบควบคุมแรงดึงและแรงดันแบบวงรอบปิดความเร็วสูง
การตรวจสอบสัญญาณป้อนกลับแบบแอนะล็อกแบบเรียลไทม์ในเครื่องจักรบรรจุภัณฑ์และเครื่องจักรแปรรูป
การติดตามตำแหน่งอย่างแม่นยำโดยใช้เซนเซอร์วัดการกระจัดแบบแอนะล็อก
การตั้งค่าการเก็บข้อมูลที่ต้องการการซิงโครไนซ์ระดับไมโครวินาทีผ่านเครือข่าย EtherCAT

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Omron
หมายเลขรุ่น / หมายเลขสินค้า	NX-AD3608
ซีรีส์	I/O ซีรีส์ NX
ประเภทอินพุต	แรงดันแอนะล็อก
จำนวนจุด	4 จุด
ช่วงอินพุต	-10 ถึง +10 VDC
ความละเอียด	1/30000
เวลาแปลงสัญญาณ	10 ไมโครวินาที/จุด
วิธีการอินพุต	ดิฟเฟอเรนเชียล
อิมพีแดนซ์อินพุต	อย่างน้อย 1 MOhm
ช่วงการแปลงอินพุต	-5% ถึง 105% (เต็มสเกล)
พิกัดสูงสุดสัมบูรณ์	+/-15 V
ความแม่นยำโดยรวม (25 องศาเซลเซียส)	+/-0.1% (เต็มสเกล)
ความแม่นยำโดยรวม (0 ถึง 55 องศาเซลเซียส)	+/-0.2% (เต็มสเกล)
วิธีการรีเฟรช I/O	การรีเฟรช I/O แบบซิงโครนัสตามรอบการสวิตชิ่ง และการรีเฟรชแบบ Free-Run
วิธีการแยกวงจร	ระหว่างอินพุตและบัส NX: Power = หม้อแปลง, Signal = ตัวแยกสัญญาณดิจิทัล (ไม่มีการแยกระหว่างช่องอินพุต)
ความต้านทานฉนวน	อย่างน้อย 20 MOhm ระหว่างวงจรแยก (ที่ 100 VDC)
ความทนทานต่อแรงดันไฟฟ้าไดอิเล็กทริก	510 VAC ระหว่างวงจรแยกเป็นเวลา 1 นาที (กระแสรั่วไหลสูงสุด 5 mA)
การใช้พลังงานของยูนิต NX	สูงสุด 1.45 W (เชื่อมต่อกับ CPU หรือ CCU); สูงสุด 1.10 W (เชื่อมต่อกับ Coupler)
ขั้วต่อภายนอก	เทอร์มินัลบล็อกแบบหนีบโดยไม่ใช้สกรู (12 ขั้ว)
ขนาด (W x H x D)	12 มม. x 100 มม. x 71 มม.
น้ำหนักสุทธิ	0.07 กก.
น้ำหนักจัดส่ง (คำนวณ)	1.0 กก.

การเชื่อมต่อและอินเทอร์เฟซ

เทอร์มินัล	ชื่อสัญญาณ	เทอร์มินัล	ชื่อสัญญาณ
A1	V1+ (แรงดันอินพุต 1 +)	B1	V3+ (แรงดันอินพุต 3 +)
A2	V1- (แรงดันอินพุต 1 -)	B2	V3- (แรงดันอินพุต 3 -)
A3	V2+ (แรงดันอินพุต 2 +)	B3	V4+ (แรงดันอินพุต 4 +)
A4	V2- (แรงดันอินพุต 2 -)	B4	V4- (แรงดันอินพุต 4 -)
A5	NC (ไม่ได้เชื่อมต่อ)	B5	NC (ไม่ได้เชื่อมต่อ)
A6	NC (ไม่ได้เชื่อมต่อ)	B6	NC (ไม่ได้เชื่อมต่อ)

ข้อมูลเชิงลึกจากวิศวกรรมเชิงประจักษ์

รุ่นทางเลือกและความเข้ากันได้

NX-AD3608 เป็นส่วนหนึ่งของระบบนิเวศ Omron Sysmac เมื่อต้องวางแผนการย้ายระบบหรือเพิ่มอุปกรณ์ ตรวจสอบให้แน่ใจว่า CPU Unit ซีรีส์ NX1P2, NX102 หรือ NJ ใช้เฟิร์มแวร์ที่เข้ากันได้และรองรับ I/O แบบซิงโครนัสความเร็วสูง โปรดทราบว่าการรีเฟรชแบบซิงโครนัสจะทำงานได้เฉพาะเมื่อโมดูลนี้ติดตั้งอยู่ติดกับ CPU หรือ EtherCAT coupler (เช่น NX-ECC203) ที่รองรับนาฬิกากระจาย (DC) โดยตรง

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เนื่องจากโมดูลนี้ใช้การออกแบบอินพุตแบบดิฟเฟอเรนเชียลโดยไม่มีการแยกวงจรระหว่างช่องสัญญาณ การเชื่อมต่อเทอร์มินัลลบทั้งหมด (V1- ถึง V4-) ต้องอยู่ภายในช่วงแรงดันโหมดร่วม หากมีความต่างศักย์สูงระหว่างกราวด์ของแหล่งสัญญาณ กระแสจากกราวด์ลูปจะไหล ทำให้เกิดข้อผิดพลาดในการวัดอย่างรุนแรงหรืออาจทำให้ฮาร์ดแวร์เสียหายในที่สุด ตรวจสอบให้แน่ใจว่าแหล่งสัญญาณแยกจากกราวด์โดยสมบูรณ์ หรือเชื่อมต่อกับจุดอ้างอิงร่วมเพียงจุดเดียวก่อนเข้าสู่โมดูล

เคล็ดลับการเริ่มเดินระบบและการเดินสาย

เพื่อป้องกันความละเอียดสูงถึง 1/30000 ซึ่งไวต่อสัญญาณรบกวนอย่างมาก ควรใช้สายคู่บิดเกลียวมีชีลด์ (STP) คุณภาพสูงสำหรับสายสัญญาณแอนะล็อกทั้งหมดเสมอ ต่อชีลด์ของสายเข้ากับจุดเดียวบนบัสกราวด์ฟังก์ชันของตู้ควบคุม สำหรับภูมิคุ้มกันต่อสัญญาณรบกวนสูงสุด ให้เดินสายสัญญาณแอนะล็อกในรางสายเฉพาะที่แยกจากสายไฟสามเฟสและสายเอาต์พุตของอินเวอร์เตอร์ปรับความถี่ (VFD)

แนวทางการติดตั้ง

คำเตือนสำคัญอย่างยิ่ง

ตัดแหล่งจ่ายไฟทั้งหมดไปยัง NX Unit, CPU Unit และสายไฟเลี้ยง I/O ภายนอกก่อนติดตั้ง ถอดออก หรือเดินสายโมดูล หากไม่ตัดไฟของชุดอุปกรณ์ทั้งหมด อาจทำให้อุปกรณ์เสียหายทันทีหรือระบบทำงานผิดปกติอย่างคาดเดาไม่ได้ระหว่างการเริ่มเดินระบบ

ติดตั้ง NX-AD3608 บนราง DIN โดยเลื่อนตะขอนำของตัวเครื่องเข้าที่อย่างแน่นหนา จนได้ยินเสียงคลิกชัดเจน ซึ่งแสดงว่าล็อกเลื่อนเข้าทำงานแล้ว

ดันเทอร์มินัลบล็อกตรงเข้ากับด้านหน้าของโมดูลจนล็อกเข้าที่อย่างแน่นหนา ตรวจสอบแนวการประกบของร่องบังคับให้ตรงกัน

เตรียมสายไฟแกนเดี่ยวหรือสายไฟฝอยเข้าปลอกเฟอร์รูล จากนั้นเสียบสายตรงเข้าไปในช่องเสียบเทอร์มินัล ไม่จำเป็นต้องใช้ไขควงสำหรับการใช้งานเทอร์มินัล Push-In Plus มาตรฐาน

ตรวจสอบสถานะการเชื่อมต่อโดยใช้ซอฟต์แวร์ Sysmac Studio พร้อมสังเกตสถานะไฟ LED แสดงผล TS ไฟสีเขียวติดค้างแสดงว่าการสื่อสารและสภาพโมดูลเป็นปกติ

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

เวลาตอบสนองสูงสุดหรือความเร็วในการแปลงสัญญาณของ NX-AD3608 คือเท่าใด

โมดูลนี้มีเวลาแปลงสัญญาณที่รวดเร็วเป็นพิเศษเพียง 10 ไมโครวินาทีต่อจุด ทำให้ประมวลผลสัญญาณแอนะล็อกได้อย่างตอบสนองสูงในโหมดซิงโครนัส

ช่องสัญญาณแต่ละช่องบน NX-AD3608 แยกจากกันทางไฟฟ้าหรือไม่

ไม่ ช่องอินพุตแต่ละช่องไม่มีการแยกทางไฟฟ้าระหว่างกัน อย่างไรก็ตาม มีการแยกทางไฟฟ้าอย่างสมบูรณ์ (ด้วยหม้อแปลงและตัวแยกสัญญาณดิจิทัล) ระหว่างกลุ่มอินพุตกับบัส NX

ขั้วอินพุตนี้สามารถทนแรงดันไฟฟ้าสูงสุดได้เท่าใดโดยไม่เกิดความเสียหาย

พิกัดแรงดันไฟฟ้าสูงสุดสัมบูรณ์สำหรับอินพุตของโมดูลนี้คือ +/-15 VDC หากเกินค่าดังกล่าว อาจทำให้วงจรอินพุตเสียหายถาวร

โมดูลแอนะล็อกนี้จำเป็นต้องเชื่อมต่อแหล่งจ่ายไฟ I/O ภายนอกหรือไม่

ไม่ NX-AD3608 ดึงไฟเลี้ยงสำหรับการทำงานโดยตรงจากสายจ่ายไฟของ NX Unit บนบัส จึงไม่ใช้และไม่จำเป็นต้องมีแหล่งจ่ายไฟ I/O ภายนอก
