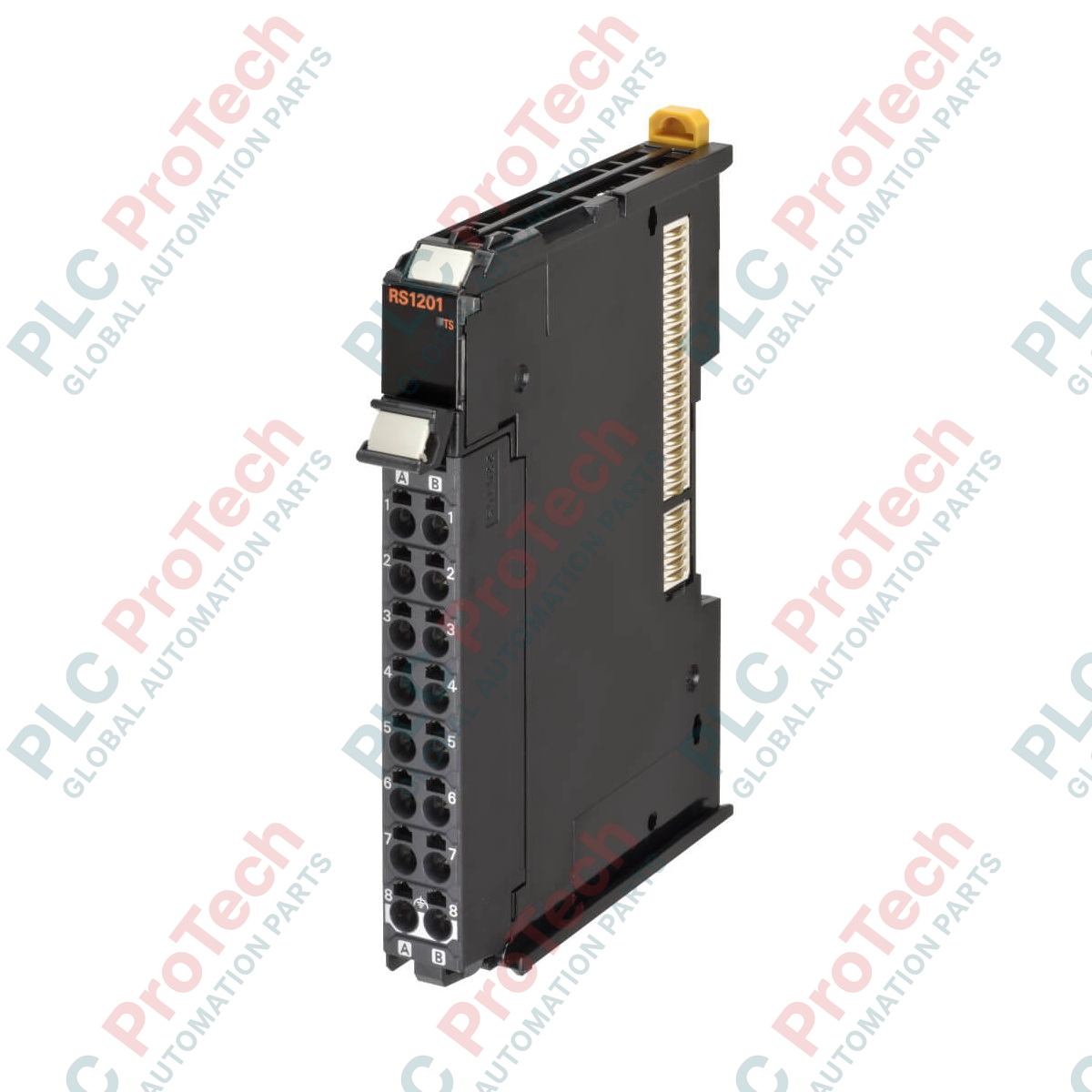

การวัดแรงและน้ำหนักความเร็วสูงและความละเอียดสูงถูกรวมเข้ากับแพลตฟอร์มระบบอัตโนมัติ Sysmac โดยตรงผ่านยูนิตอินพุตโหลดเซลล์ Omron NX-RS1201 ซึ่งออกแบบมาสำหรับการรับสัญญาณระดับไมโครโวลต์ผ่าน บัส I/O NX โมดูลนี้มี วงจรอินพุตดิฟเฟอเรนเชียล 24 บิต ความแม่นยำสูงสำหรับจัดการสัญญาณสเตรนเกจที่ละเอียดอ่อนแบบเรียลไทม์ และได้รับการปรับให้เหมาะกับการทำงานแบบซิงโครนัส โดยมีเวลาแปลงค่า 0.125 มิลลิวินาทีต่อยูนิต จึงเหมาะสำหรับระบบชั่งน้ำหนักแบบไดนามิก สายการบรรจุภัณฑ์ และอุปกรณ์ทดสอบความเค้นทางอุตสาหกรรมที่ต้องการการตอบสนองอย่างรวดเร็ว
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Omron Industrial Automation |
| หมายเลขรุ่น | NX-RS1201 |
| ระบบ I/O | ระบบบัส NX (คัปเปลอร์ EtherCAT หรือ EtherNet/IP) |
| ประเภทอินพุต | อินพุตสเตรนเกจ / โหลดเซลล์แบบดิฟเฟอเรนเชียล |
| ความละเอียดอินพุตแอนะล็อก | 24 บิต |
| เวลาแปลงค่า | 0.125 มิลลิวินาที/ยูนิต |
| โหมดการรีเฟรช | การรีเฟรช I/O แบบทำงานอิสระหรือแบบซิงโครนัส |
| การเชื่อมต่อภาคสนาม | ขั้วต่อ Push-In Plus (ไม่ใช้สกรู) |
| ระดับการป้องกัน | IP20 |
| อุณหภูมิขณะทำงาน | 0 ถึง 55 °C |
| น้ำหนักโมดูล | 0.07 กก. |
| น้ำหนักจัดส่ง (คำนวณ) | 2.0 กก. |
| ตำแหน่งขั้วต่อ | ชื่อสัญญาณ | การกำหนดวงจร / ฟังก์ชัน |
|---|---|---|
| EXC+ | แรงดันกระตุ้นบริดจ์ (+) | ขั้วจ่ายไฟบวกของโหลดเซลล์ |
| EXC- | แรงดันกระตุ้นบริดจ์ (-) | ขั้วจ่ายไฟลบของโหลดเซลล์ |
| SIG+ | อินพุตสัญญาณ (+) | ช่องสัญญาณป้อนกลับการวัดค่าบวก |
| SIG- | อินพุตสัญญาณ (-) | ช่องสัญญาณป้อนกลับการวัดค่าลบ |
| S+ / S- | สายตรวจจับ (อุปกรณ์เสริม) | การป้อนกลับชดเชยการตรวจจับระยะไกลแบบ 6 สาย |
| SHLD | เทอร์มินัลชีลด์ | การเชื่อมต่อกราวด์ฟังก์ชันสำหรับระบายสัญญาณรบกวน |
รุ่นทางเลือกและความเข้ากันได้: NX-RS1201 ออกแบบมาให้ทำงานร่วมกับซิสแมค EtherCAT coupler มาตรฐานใด ๆ (เช่น NX-ECC203) หรือ EtherNet/IP bus coupler ได้อย่างราบรื่น ตรวจสอบให้แน่ใจเสมอว่าแพลตฟอร์ม Sysmac Studio อัปเดตเป็นเวอร์ชันซอฟต์แวร์ที่รองรับยูนิตโมดูลเวอร์ชันนี้ เพื่อหลีกเลี่ยงความไม่ตรงกันของการกำหนดค่าพารามิเตอร์ระหว่างการลงทะเบียนฮาร์ดแวร์
ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม: เนื่องจากสัญญาณบริดจ์สเตรนเกจทำงานที่ระดับไมโครโวลต์ต่อโวลต์ จึงไวต่อสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ควรเดินสายทั้งหมดจากโหลดเซลล์แยกจากสายมอเตอร์สามเฟสและอินเวอร์เตอร์ปรับความถี่ (VFD) เพื่อป้องกันสัญญาณเลื่อน สำหรับระบบที่ใช้โหลดเซลล์หลายตัวในแอปพลิเคชันเดียว ต้องติดตั้งกล่องรวมสัญญาณภายนอกก่อนเดินสายแบบมีโครงสร้างเส้นเดียวไปยังอินพุตของโมดูล
เคล็ดลับการเริ่มใช้งานและการเดินสาย: ใช้สาย STP แบบคู่บิดเกลียวมีชีลด์คุณภาพสูงสำหรับการเชื่อมต่อโหลดเซลล์ หากระยะเดินสายเกิน 5 เมตร ขอแนะนำให้กำหนดค่าการเชื่อมต่อโหลดเซลล์แบบ 6 สายโดยใช้ลูปป้อนกลับ EXC และ SENSE ซึ่งจะชดเชยการสูญเสียแรงดันในระยะทางไกลแบบไดนามิก และช่วยรักษาความสมบูรณ์ของการวัด 24 บิตของโมดูล
