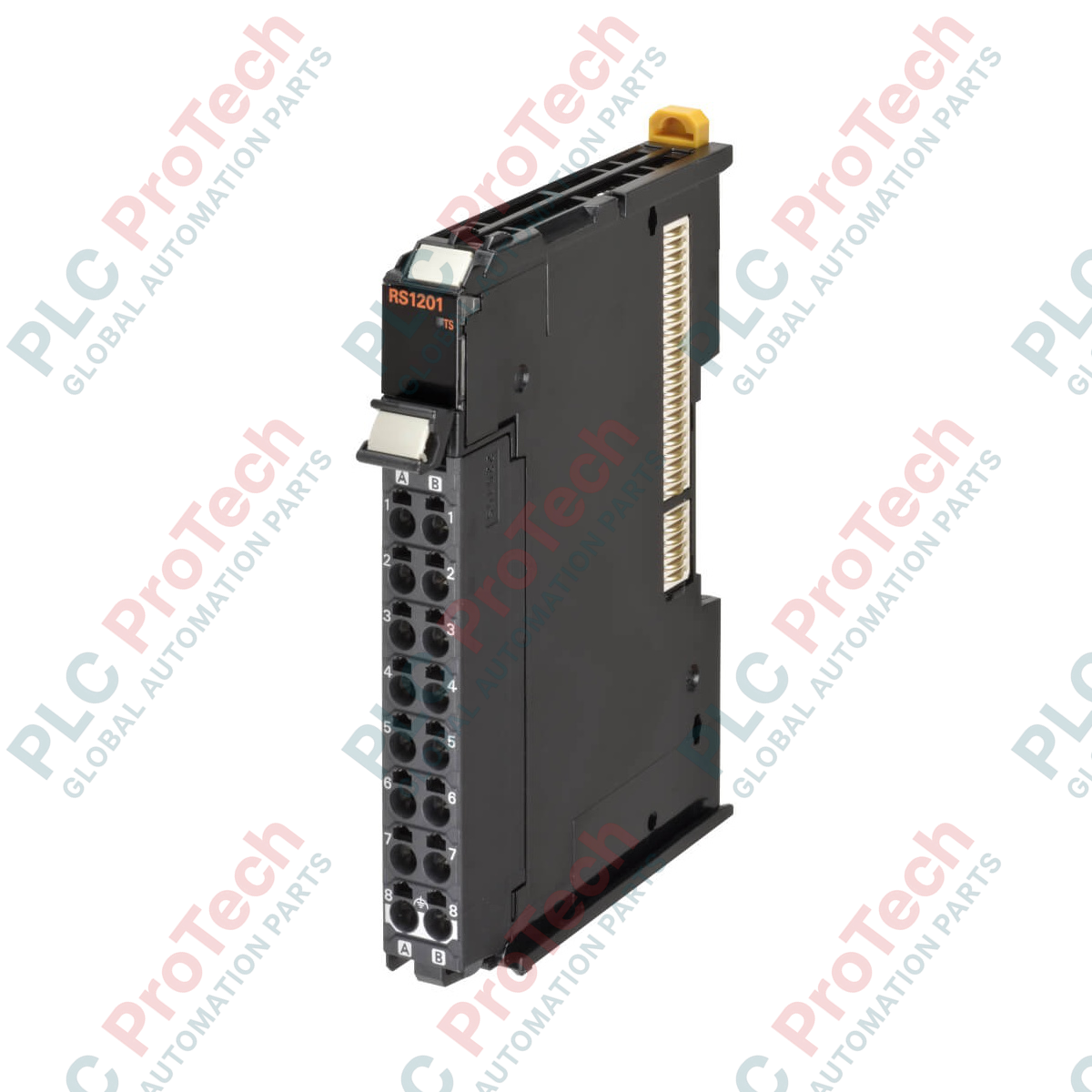

ชุดรับอินพุตโหลดเซลล์ซีรีส์ Omron NX-RS1201 NX

SKU NXRS1201

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NXRS1201
Country of origin:ญี่ปุ่น
Product Type: ชุดรับอินพุตโหลดเซลล์
Payment: T/T, Western Union
Weight: 70g
Dimensions: 12 มม. x 100 มม. x 71 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาสำหรับงานชั่งน้ำหนักความเร็วสูงและความแม่นยำสูง Omron NX-RS1201 ทำหน้าที่เป็นโมดูลวัดน้ำหนักและแรงประสิทธิภาพสูงภายในแพลตฟอร์มระบบอัตโนมัติ Sysmac โมดูลประสิทธิภาพสูงนี้เชื่อมต่อโดยตรงกับโหลดเซลล์แบบสเตรนเกจ เพื่อแปลงสัญญาณแรงอนาล็อกดิบเป็นข้อมูลดิจิทัลที่มีความแม่นยำสูง ออกแบบมาเพื่อการผสานรวมเข้ากับเครือข่าย EtherCAT และ EtherNet/IP ได้อย่างราบรื่นผ่านยูนิตคัปเปลอร์ซีรีส์ NX โดย Omron NX-RS1201 มีรอบการแปลงที่รวดเร็วเป็นพิเศษที่ 125 ไมโครวินาที และ ตัวแปลง A/D 24 บิต การรองรับการรีเฟรช I/O แบบ Synchronous ช่วยให้ซิงโครไนซ์เวลาได้อย่างแม่นยำกับกระบวนการควบคุมการเคลื่อนไหว จึงเหมาะอย่างยิ่งสำหรับเครื่องตรวจสอบน้ำหนักแบบไดนามิก ระบบบรรจุ และการควบคุมความตึง

คุณสมบัติเด่น

ความละเอียดการแปลงอนาล็อกเป็นดิจิทัล 24 บิตที่แม่นยำเป็นพิเศษ
รอบการแปลงความเร็วสูง 125 ไมโครวินาทีสำหรับการวัดแรงแบบเรียลไทม์
รองรับตัวเลือกการรีเฟรช I/O ที่ยืดหยุ่น ได้แก่ Synchronous, Free-Run และ Task Period Prioritized
เอาต์พุตแรงดันกระตุ้นโหลดเซลล์ 5 VDC (+/- 10%) ที่มีความเสถียรในตัว
โครงสร้างกว้าง 12 มม. ประหยัดพื้นที่ เพื่อลดการใช้พื้นที่บนราง DIN
เทอร์มินัลบล็อกแบบกดเสียบโดยไม่ใช้สกรู ทนต่อแรงสั่นสะเทือน (16 จุด) สำหรับการติดตั้งหน้างานอย่างรวดเร็ว

การใช้งาน

เครื่องตรวจสอบน้ำหนักอุตสาหกรรมความเร็วสูงและเครื่องจักรบรรจุภัณฑ์
ระบบบรรจุ เติมจ่าย และแบ่งชุดอย่างต่อเนื่อง
การวัดความตึงของเว็บและการควบคุมการม้วนในกระบวนการผลิตกระดาษและฟิล์ม
เครื่องทดสอบวัสดุและระบบตรวจสอบแรงอัดประกอบ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ข้อมูลจำเพาะ	ค่า / พิกัด
ผู้ผลิต	Omron
หมายเลขรุ่น	NX-RS1201
ประเภทผลิตภัณฑ์	ยูนิตอินพุตโหลดเซลล์
จำนวนจุด	1 ช่อง
ความละเอียดของตัวแปลง A/D	24 บิต
รอบการแปลง	125 ไมโครวินาที
ช่วงอินพุต	-5.0 ถึง 5.0 mV/V
ช่วงการแปลงอินพุต	-5.5 ถึง 5.5 mV/V
แรงดันกระตุ้นโหลดเซลล์	5 VDC (+/- 10%), กระแสเอาต์พุตสูงสุด 60 mA
ช่วงการปรับศูนย์ / เกน	-5.0 ถึง 5.0 mV/V
ความไม่เป็นเชิงเส้น	+/-0.01% ของฟูลสเกล
การเบี่ยงเบนของศูนย์	+/-0.1 ไมโครโวลต์ต่อ °C RTI (อ้างอิงอินพุต)
การเบี่ยงเบนของเกน	+/-10 ppm ต่อ °C
ระยะเวลาอุ่นเครื่อง	อย่างน้อย 30 นาที
เทอร์มินัลสำหรับการเชื่อมต่อภายนอก	เทอร์มินัลบล็อกแบบขันยึดโดยไม่ใช้สกรู (16 เทอร์มินัล)
ขนาด (W x H x D)	12 มม. x 100 มม. x 71 มม.
น้ำหนักผลิตภัณฑ์	0.07 กก.
น้ำหนักจัดส่ง (คำนวณแล้ว)	1.00 กก. (รวมบรรจุภัณฑ์ป้องกัน)
ประเทศต้นกำเนิด	ญี่ปุ่น

ข้อมูลเชิงลึกด้านวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

NX-RS1201 ผสานรวมเข้ากับแพลตฟอร์ม Omron Sysmac อย่างสมบูรณ์ผ่านบัสคัปเปลอร์ NX-series เมื่อเปลี่ยนโมดูลอินพุตแอนะล็อกรุ่นเก่า ตรวจสอบให้แน่ใจว่าได้อัปเดตการกำหนดค่าโปรเจกต์ใน Sysmac Studio เป้าหมายเพื่อรองรับโครงสร้างเอาต์พุต 24 บิตของยูนิตนี้ ต้องตรวจสอบความเข้ากันได้ของเฟิร์มแวร์กับยูนิตคอนโทรลเลอร์ โดยคอนโทรลเลอร์ซีรีส์ NJ, NX หรือ NY ต้องใช้เฟิร์มแวร์เวอร์ชัน 1.10 ขึ้นไปเพื่อรองรับโหมดการทำงาน Synchronous I/O ได้อย่างสมบูรณ์

ข้อผิดพลาดที่ควรหลีกเลี่ยงในการใช้งานและหมายเหตุทางวิศวกรรม

เนื่องจากตัวแปลง A/D แบบ 24 บิตมีความละเอียดสูงเป็นพิเศษ จึงไวต่อการเปลี่ยนแปลงของอุณหภูมิโดยรอบอย่างมาก สำหรับการใช้งานที่ต้องการการวัดที่แม่นยำ โมดูลต้องอุ่นเครื่องเต็มระยะเวลา 30 นาทีเพื่อให้สัมประสิทธิ์การลอยตัวเนื่องจากความร้อนมีเสถียรภาพ หากตู้ควบคุมอยู่ใกล้อุปกรณ์ที่ก่อให้เกิดความร้อน (เช่น อินเวอร์เตอร์ปรับความถี่หรือหม้อแปลงขนาดใหญ่) ขอแนะนำอย่างยิ่งให้ใช้การระบายอากาศแบบบังคับ เพื่อรักษาอุณหภูมิโดยรอบให้คงที่และป้องกันการลอยตัว

เคล็ดลับการเริ่มเดินระบบและการเดินสาย

เพื่อรักษาความถูกต้องสมบูรณ์ของการวัดให้สูงสุด หลีกเลี่ยงการเดินสายสัญญาณโหลดเซลล์ขนานกับสายไฟ AC แรงดันสูง ใช้สายคู่บิดเกลียวแบบมีชีลด์สองชั้นสำหรับเส้นทาง Excitation และ Signal ต้องต่อชีลด์ของสายเคเบิลที่จุดเดียวเท่านั้น โดยแนะนำให้ต่อที่ขั้วต่อสายดินเพื่อการทำงานของระบบ NX-series เพื่อป้องกันกราวด์ลูปที่ก่อให้เกิดสัญญาณรบกวนทางไฟฟ้าต่ออินพุตระดับไมโครโวลต์

แนวทางการติดตั้ง

คำเตือนด้านความปลอดภัยที่สำคัญอย่างยิ่ง

ปิดแหล่งจ่ายไฟทั้งหมดของแร็ก PLC และอุปกรณ์ภาคสนามก่อนติดตั้ง ถอด หรือเดินสายโมดูล การไม่ตัดไฟอุปกรณ์อาจทำให้เกิดไฟฟ้าช็อต อุปกรณ์เสียหาย หรือระบบทำงานผิดปกติ

1

จัดแนวตะขอนำทางด้านข้างของ NX-RS1201 ให้ตรงกับโมดูลหรือบัสคัปเปลอร์ที่อยู่ติดกัน จากนั้นเลื่อนยูนิตเข้ากับราง DIN จนคลิกเข้าที่อย่างแน่นหนา

2

ปอกสายเชื่อมต่อโหลดเซลล์ตามความยาวที่แนะนำ (โดยทั่วไป 8 ถึง 10 มม.) แล้วเสียบสายเข้าโดยตรงในขั้วต่อแบบสปริงกดชนิดไร้สกรู ตรวจสอบให้แน่ใจว่าขั้วของ Excitation (+/-) และ Signal (+/-) ตรงตามข้อกำหนดของโหลดเซลล์

3

เชื่อมต่อสายดินเพื่อการทำงานเข้ากับขั้วต่อสายดินที่กำหนด แล้วจ่ายไฟให้ระบบ ปล่อยให้ยูนิตอุ่นเครื่องเป็นเวลา 30 นาที ก่อนดำเนินการปรับเทียบจุดศูนย์และสแปนผ่าน Sysmac Studio

FAQ

ตัวแปลง A/D ของ NX-RS1201 มีความละเอียดเท่าใด

โมดูลนี้ติดตั้งตัวแปลง A/D ประสิทธิภาพสูงแบบ 24 บิต ซึ่งให้ความละเอียดที่เหนือกว่าสำหรับการวัดแรงและน้ำหนักในระดับไมโครโวลต์

รอบการแปลงสัญญาณของโมดูลโหลดเซลล์นี้รวดเร็วเพียงใด

อุปกรณ์นี้มีรอบการแปลงสัญญาณที่รวดเร็วเป็นพิเศษเพียง 125 ไมโครวินาที จึงเหมาะสำหรับระบบชั่งน้ำหนักแบบไดนามิกและความเร็วสูง

โมดูลนี้จำเป็นต้องอุ่นเครื่องเป็นระยะเวลาหนึ่งก่อนการสอบเทียบหรือไม่

ใช่ เพื่อให้การวัดมีความแม่นยำและลดข้อผิดพลาดจากการเปลี่ยนแปลงทางความร้อน จำเป็นต้องอุ่นเครื่องอย่างน้อย 30 นาทีหลังเปิดเครื่อง

ใช้ขั้วต่อประเภทใดสำหรับการเชื่อมต่อภาคสนาม

โมดูลนี้ใช้แผงขั้วต่อแบบหนีบชนิดไม่ใช้สกรู 16 จุด ช่วยให้เดินสายได้อย่างน่าเชื่อถือโดยไม่ต้องใช้เครื่องมือ และทนทานต่อแรงสั่นสะเทือนในอุตสาหกรรมได้เป็นอย่างดี
