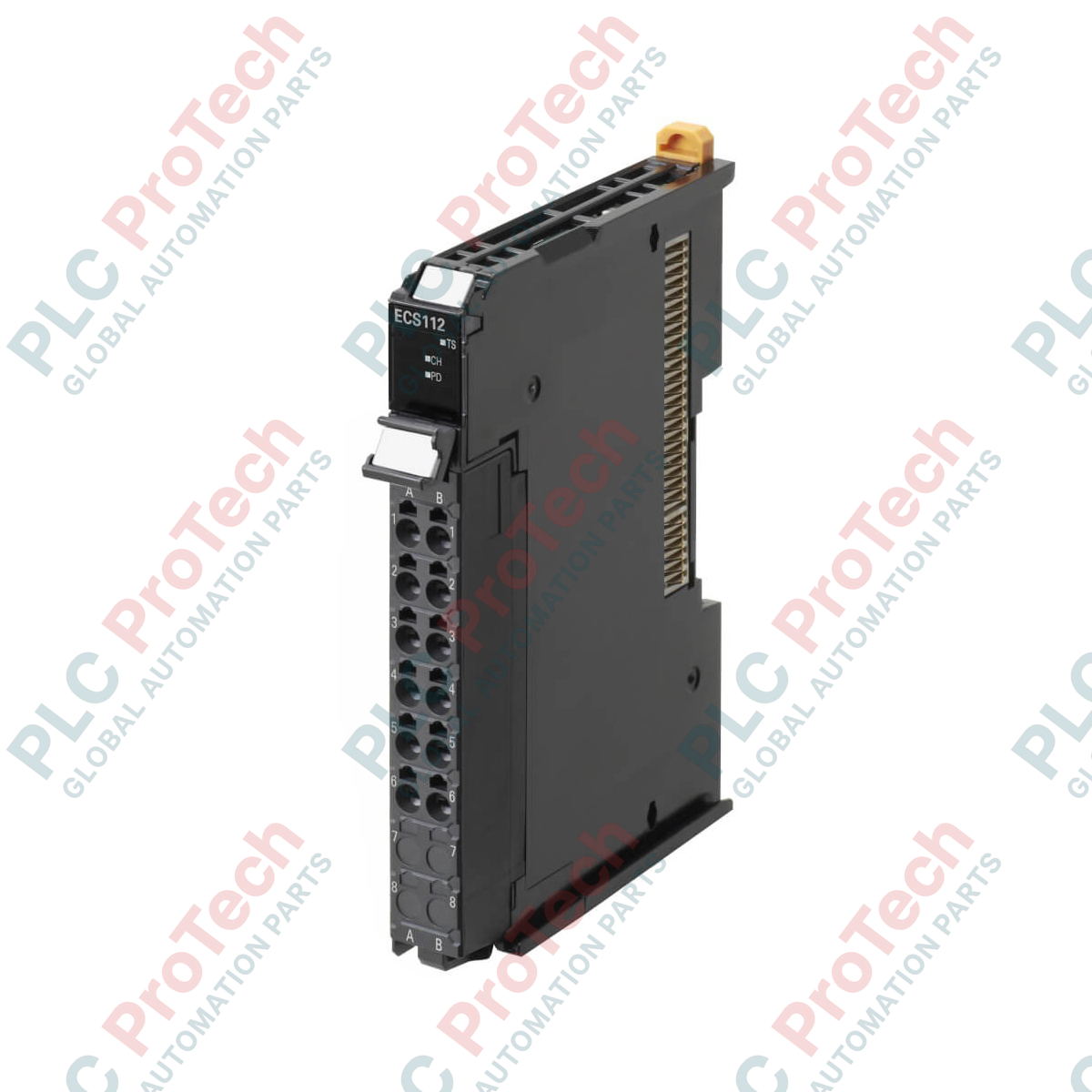

ออกแบบมาเพื่อผสานรวมเข้ากับสถาปัตยกรรมควบคุมการเคลื่อนที่ประสิทธิภาพสูงได้อย่างราบรื่น Omron NX-ECS112 ให้การป้อนกลับตำแหน่งสัมบูรณ์ที่แม่นยำจากเอ็นโค้ดเดอร์แบบหมุนและแบบเชิงเส้นผ่าน อินเทอร์เฟซอนุกรมแบบซิงโครนัส (SSI) ช่องสัญญาณเดียว โมดูลนี้เชื่อมต่อโดยตรงกับคอนโทรลเลอร์เครื่องจักร Sysmac NJ/NX ผ่านแบ็กเพลนซีรีส์ NX ช่วยให้เก็บข้อมูลได้อย่างกำหนดเวลาแน่นอนในระบบหลายแกนที่ซับซ้อน ด้วยการใช้ชั้นกายภาพที่สอดคล้องกับมาตรฐาน EIA RS-422-A อุปกรณ์จึงคงไว้ซึ่งภูมิคุ้มกันต่อสัญญาณรบกวนและความสมบูรณ์ของสัญญาณในระดับสูงตลอดสายเคเบิลภาคสนามระยะไกล การกำหนดค่าทั้งหมดทำได้ใน Sysmac Studio โดยโมดูลรองรับพารามิเตอร์การรีเฟรชที่ปรับเปลี่ยนได้สูง ช่วยให้วิศวกรเครื่องกลสามารถเพิ่มประสิทธิภาพเวลารอบการทำงานสำหรับงานกำหนดตำแหน่งแบบไดนามิก
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | บริษัท Omron |
| หมายเลขรุ่น | NX-ECS112 |
| ซีรีส์ผลิตภัณฑ์ | อินเทอร์เฟซระบุตำแหน่งซีรีส์ NX |
| จำนวนช่อง | 1 ช่อง |
| อินเทอร์เฟซทางกายภาพ | อินเทอร์เฟซอนุกรมแบบซิงโครนัส (SSI) |
| ระดับเอาต์พุตสัญญาณนาฬิกา | ระดับไดรเวอร์สัญญาณสาย EIA RS-422-A (C+, C-) |
| ระดับอินพุตข้อมูล | ระดับตัวรับสัญญาณสาย EIA RS-422-A (D+, D-) |
| ความยาวข้อมูลสูงสุด | 32 บิต (กำหนดการจัดสรรได้) |
| รูปแบบการเข้ารหัส | ไม่มีการแปลง, ไบนารี, รหัสเกรย์ |
| อัตราบอด | 100 kHz, 200 kHz, 300 kHz, 400 kHz, 500 kHz, 1.0 MHz, 1.5 MHz, 2.0 MHz |
| วิธีการแยกสัญญาณ | ตัวแยกสัญญาณดิจิทัล |
| ประเภทการเชื่อมต่อ | เทอร์มินัลบล็อกแบบกดเสียบโดยไม่ใช้สกรู (12 จุด) |
| น้ำหนักสุทธิของโมดูล | 65 g |
| น้ำหนักในการจัดส่ง | 1.00 กก. |
| การกำหนดขั้วต่อ | ชื่อสัญญาณ | การกำหนดฟังก์ชัน |
|---|---|---|
| A1 / A2 | C+ / C- | เอาต์พุตสัญญาณนาฬิกา SSI (ไดรเวอร์สายสัญญาณแบบดิฟเฟอเรนเชียล) |
| B1 / B2 | D+ / D- | อินพุตข้อมูล SSI (ตัวรับสัญญาณสายดิฟเฟอเรนเชียล) |
| A3 / B3 | +V / -V | อินพุตแหล่งจ่ายไฟเซนเซอร์ภายนอก (24 VDC) |
| A4 / B4 | IOV / IOG | แหล่งจ่ายไฟ I/O (สำหรับจ่ายไฟให้เซนเซอร์) |
| A5 / B5 | NC | ไม่มีการเชื่อมต่อ (เว้นว่างไว้) |
| A6 / B6 | ชีลด์ | จุดเชื่อมต่อชีลด์กราวด์ฟังก์ชัน (FG) |
เมื่อต้องย้ายสถาปัตยกรรมเดิมมาใช้แพลตฟอร์ม NX โปรดทราบว่า NX-ECS112 ได้รับการออกแบบมาโดยเฉพาะสำหรับเอ็นโคเดอร์ SSI แบบสัมบูรณ์ สำหรับสัญญาณป้อนกลับแบบเพิ่มค่า ให้เปลี่ยนไปใช้โมดูลอินพุตพัลส์ NX-EC0112 หรือ NX-EC0212 โปรดทราบว่าเพื่อให้การรีเฟรช Synchronous I/O เป็นไปตามเวลาที่กำหนดอย่างแน่นอน ต้องใช้ NX-ECS112 ร่วมกับ EtherCAT Coupler Unit (เช่น NX-ECC203) ซึ่งเชื่อมต่อกับตัวควบคุมหลักที่รองรับ DC (Distributed Clocks) การติดตั้งยูนิตนี้บนคัปเปลอร์ EtherNet/IP มาตรฐานจะจำกัดการรีเฟรชไว้เฉพาะโหมด Free-Run หรือ Task Period
ให้ความสำคัญอย่างเคร่งครัดกับความยาวสายเคเบิลและอัตราบอดที่เลือก แม้ RS-422-A จะมีความน่าเชื่อถือสูง แต่ความล่าช้าในการแพร่สัญญาณจะมีความสำคัญมากขึ้นเมื่อใช้ความถี่สูง การทำงานที่ 2.0 MHz จำกัดความยาวสายเคเบิลจริงสูงสุดของเอ็นโคเดอร์ไว้ที่ประมาณ 10 เมตร หากสายยาวเกิน 100 เมตร ต้องจำกัดการตั้งค่าอัตราบอดไว้ที่ 100 kHz ใน Sysmac Studio การเดินสาย SSI ในถาดสายเดียวกับสายไฟเซอร์โว AC แรงดันสูงอาจทำให้เกิดสัญญาณรบกวนแบบโหมดร่วม ซึ่งอาจแสดงเป็นข้อผิดพลาดตำแหน่งสัมบูรณ์กระโดดเป็นครั้งคราว
ใช้สายเคเบิลคู่บิดเกลียวแบบมีชีลด์คุณภาพสูงสำหรับคู่ C+/C- และ D+/D- เสมอ เพื่อลดการรบกวนข้ามช่องสัญญาณ ต้องต่อชีลด์ของสายเคเบิลโดยตรงเข้ากับขั้ว SHIELD ที่กำหนด (A6 หรือ B6) บนยูนิต NX-ECS112 ซึ่งเชื่อมต่อกับกราวด์ฟังก์ชันของตู้ควบคุมผ่านตะขอราง DIN ก่อนจ่ายไฟครั้งแรก ให้ตรวจสอบว่าแรงดันไฟเลี้ยงวงจรลอจิกของเอ็นโคเดอร์ตรงกับลูปอินพุต +V/ -V ภายนอก เพื่อป้องกันความเสียหายต่อฉนวนแยกทางดิจิทัล
จัดแนวรางนำด้านบนและด้านล่างของโมดูล NX-ECS112 ให้ตรงกับยูนิต NX ข้างเคียงบนชุดราง DIN
เลื่อนโมดูลเข้าหาแบ็กเพลนให้แน่นจนขั้วต่อแบบอินเทอร์ล็อกด้านข้างเข้าที่พร้อมเสียงคลิก และตรวจสอบให้แน่ใจว่ายึดอุปกรณ์เข้ากับราง DIN อย่างแน่นหนาแล้ว
เตรียมสายไฟแกนเดี่ยวหรือสายไฟตีเกลียวที่มีปลอกเฟอร์รู (ขนาด 0.25 ถึง 1.5 ตารางมิลลิเมตร) ใส่สายไฟเข้าในจุดต่อแบบไม่ใช้สกรูโดยตรงโดยไม่ต้องใช้เครื่องมือ
หากต้องการปลดสายไฟหรือใส่สายไฟตีเกลียวที่ไม่มีปลอกเฟอร์รู ให้กดปุ่มปลดสีส้มค้างไว้ด้วยไขควงปากแบนขนาดเล็ก ใส่สายไฟ แล้วปล่อยปุ่ม
