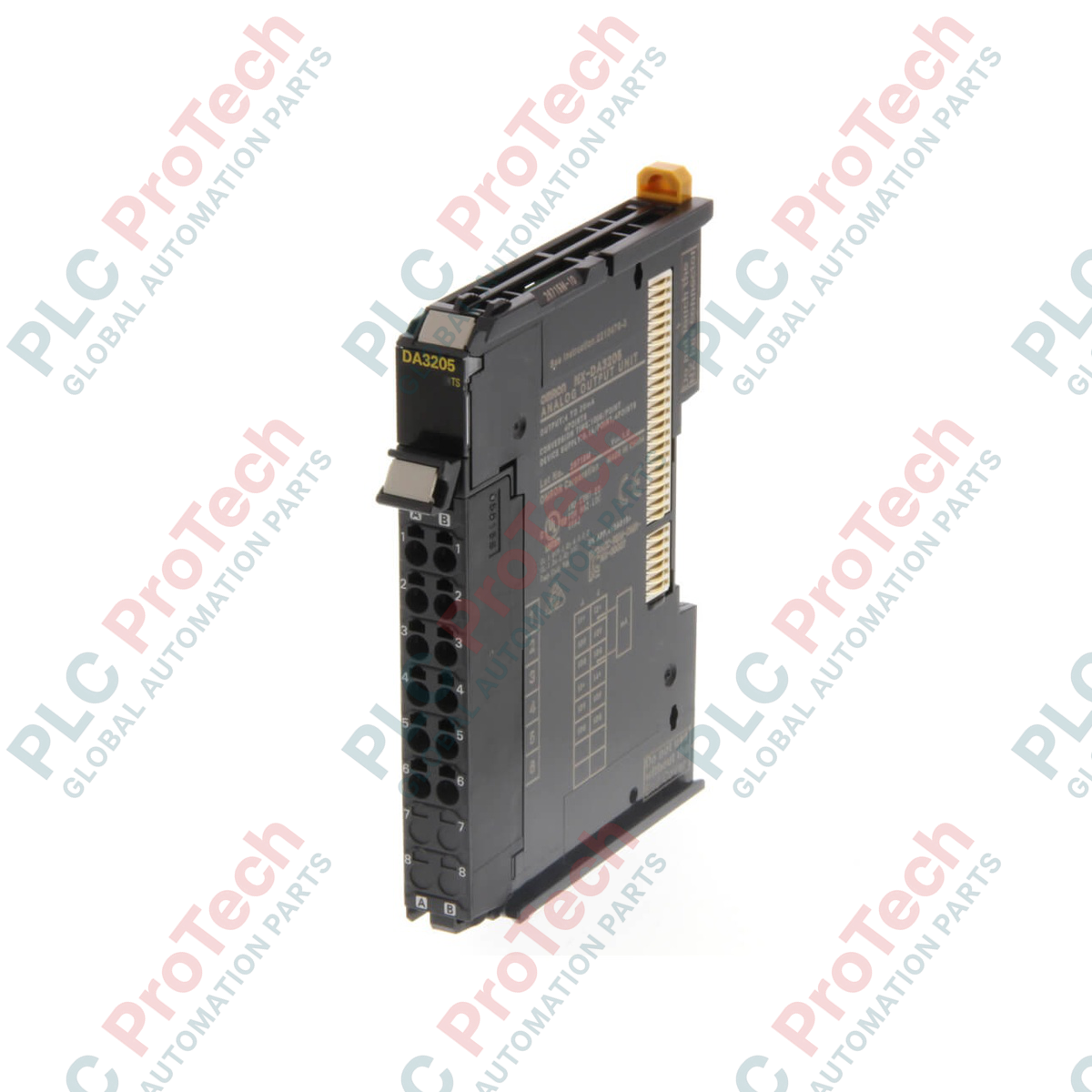

Omron NX-DA3205 ยูนิตเอาต์พุตแอนะล็อกซีรีส์ NX

SKU NX-DA3205

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NX-DA3205
Country of origin:ญี่ปุ่น
Product Type: โมดูล I/O แบบแอนะล็อก
Payment: T/T, Western Union
Weight: 1500g
Dimensions: 12 มม. x 100 มม. x 71 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาสำหรับสภาพแวดล้อมการควบคุมแบบกระจายความหนาแน่นสูง ยูนิตเอาต์พุตแบบแอนะล็อก Omron NX-DA3205 มีช่องเอาต์พุตแอนะล็อกความแม่นยำสูง 4 ช่องในรูปแบบโมดูลขนาดกะทัดรัดกว้าง 12 มม. โมดูลนี้ทำงานบน บัส I/O NX ความเร็วสูง ช่วยให้ควบคุมลูปกระแสได้อย่างแม่นยำด้วย ความละเอียด 15 บิต และการรีเฟรช I/O แบบซิงโครนัส จึงเหมาะอย่างยิ่งสำหรับการกำหนดตำแหน่งที่แม่นยำ การมอดูเลตวาล์วแบบสัดส่วน และการเชื่อมต่อชุดขับความเร็วแปรผันในสถาปัตยกรรม Sysmac Studio

คุณสมบัติเด่น

เอาต์พุตแอนะล็อกความแม่นยำสูง 4 ช่อง รองรับลูปกระแสมาตรฐาน 4 ถึง 20 mA
ความละเอียดการแปลงดิจิทัลเป็นแอนะล็อก 15 บิต ช่วยให้ควบคุมได้อย่างละเอียดเป็นพิเศษ
การรีเฟรช I/O แบบซิงโครนัส ช่วยซิงโครไนซ์จังหวะเอาต์พุตกับรอบการทำงานหลักของ EtherCAT
เวลาในการแปลงที่รวดเร็วเป็นพิเศษ เพียง 0.04 มิลลิวินาทีต่อยูนิต รองรับการตอบสนองของแอปพลิเคชันแบบไดนามิกและเรียลไทม์
เทคโนโลยีการเดินสาย Push-In Plus โดยไม่ต้องใช้เครื่องมือ ช่วยลดเวลาในการประกอบแผงและป้องกันการเชื่อมต่อหลวมที่เกิดจากแรงสั่นสะเทือน

การใช้งานในอุตสาหกรรม

การควบคุมวาล์วแบบสัดส่วน: ปรับอัตราการไหลของระบบไฮดรอลิกและนิวแมติกได้อย่างราบรื่นและทำซ้ำได้
การควบคุมความเร็วมอเตอร์: ส่งคำสั่งความถี่ที่แม่นยำโดยตรงไปยังชุดขับความเร็วแปรผัน (VFD)
ลูปควบคุมกระบวนการ: ส่งค่าจุดตั้งไปยังตัวควบคุมและแอคชูเอเตอร์สำหรับการควบคุมระยะไกล
การมอดูเลตองค์ประกอบทำความร้อน: เชื่อมต่อกับตัวควบคุมกำลังไฟฟ้าแบบแอนะล็อกเพื่อสร้างโปรไฟล์อุณหภูมิอย่างแม่นยำ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Omron
หมายเลขรุ่น	NX-DA3205
ซีรีส์	ระบบ I/O ซีรีส์ NX
ประเภทโมดูล	ยูนิตเอาต์พุตแบบแอนะล็อก
จำนวนเอาต์พุต	4 ช่อง
ช่วงเอาต์พุต	4 ถึง 20 mA
ความละเอียด	15 บิต (1/30,000 ของสเกลเต็ม)
เวลาในการแปลง	0.04 มิลลิวินาทีต่อยูนิต
โหมดการประมวลผลสัญญาณ	การรีเฟรช I/O แบบซิงโครนัส
ประเภทการเชื่อมต่อ I/O	เทอร์มินัลบล็อก Push-In Plus (8 ขั้ว)
ระดับการป้องกัน	IP20
ขนาด (W x สูง x ลึก)	12 มม. x 100 มม. x 71 มม.
น้ำหนักสุทธิ	0.07 กก. (70 กรัม)
น้ำหนักสำหรับการจัดส่ง (คำนวณแล้ว)	0.25 กก. (รวมบรรจุภัณฑ์ป้องกันมาตรฐาน)

ข้อมูลเชิงวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

หากข้อกำหนดของระบบอนุญาตให้ใช้เอาต์พุตน้อยลง NX-DA2205 เป็นทางเลือกแบบ 2 ช่องสัญญาณที่ใช้งานแทนได้โดยตรง โปรดทราบว่าสัญญาณมาตรฐาน 4 ถึง 20 mA ต้องตั้งโปรแกรมสเกลขีดจำกัดบนและล่างอย่างถูกต้องในสภาพแวดล้อมการกำหนดค่า Sysmac Studio ตรวจสอบให้แน่ใจว่ายูนิตคัปเปลอร์ NX ของคุณ (เช่น NX-ECC201 หรือ NX-ECC202) มีเฟิร์มแวร์เวอร์ชัน 1.0 ขึ้นไป เพื่อให้สื่อสารกับโมดูลแอนะล็อกนี้ได้อย่างราบรื่น

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เพื่อรักษาความแม่นยำของการแปลง D/A 15 บิต ให้เดินสายเอาต์พุตแอนะล็อกให้ห่างจากสายไฟ AC แรงดันสูงและสายป้อนมอเตอร์เสมอ ขอแนะนำอย่างยิ่งให้ใช้สายคู่บิดเกลียวมีชีลด์ (STP) เพื่อป้องกันสัญญาณกระแสจากสัญญาณรบกวนไฟฟ้าความถี่สูงที่ปล่อยออกมาจากชุดขับมอเตอร์ที่อยู่ใกล้เคียง

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เทอร์มินัลบล็อก Push-In Plus รองรับสายแกนเดี่ยวหรือสายฝอยที่เข้าหัวด้วยปลอกเฟอร์รูล หลีกเลี่ยงการใช้สายฝอยเปลือยเพื่อให้มีความมั่นคงทางกายภาพในระยะยาวในบริเวณที่มีการสั่นสะเทือนสูง สามารถกดปุ่มปลดเทอร์มินัลบล็อกด้วยไขควงปากแบนมาตรฐานขนาด 2.5 มม. เพื่อถอดสายได้หากจำเป็น

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตัดแหล่งจ่ายไฟหลักทั้งหมดของระบบ รวมถึงไฟภาคสนามที่จ่ายให้กับบัส NX ก่อนใส่หรือถอดเทอร์มินัลบล็อก หรือเปลี่ยนการกำหนดค่าโมดูล การถอดเปลี่ยนโมดูลขณะมีไฟหรือการทำงานกับสายวงจรกระแสที่กำลังทำงาน อาจทำให้วงจรแอนะล็อกหรืออุปกรณ์ภาคสนามเสียหายถาวร

1 ติดตั้งยูนิต NX-DA3205 โดยตรงบนราง DIN มาตรฐานขนาด 35 มม. ด้วยการกดขอเกี่ยวล็อกของยูนิตให้ยึดเข้ากับรางอย่างแน่นหนา
2 เลื่อนโมดูล NX Series ที่อยู่ติดกันเข้าหากันจนพินอินเทอร์เฟซขั้วต่อด้านข้างภายในเข้าที่อย่างสมบูรณ์
3 เสียบสายวงจร 4 ถึง 20 mA เข้าในจุดขั้วต่อ Push-In Plus ที่กำหนดโดยตรง โดยให้ความยาวส่วนปอกสายอยู่ระหว่าง 8 มม. ถึง 10 มม.
4 เชื่อมต่อชีลด์สายเคเบิลเข้ากับจุดขั้วต่อกราวด์ที่ใช้งานได้บนแผงเครื่องจักร เพื่อให้มีความเข้ากันได้ทางแม่เหล็กไฟฟ้าสูงสุด

FAQ

NX-DA3205 มีช่วงเอาต์พุตเท่าใด

โมดูลนี้ให้สัญญาณกระแสเชิงเส้นมาตรฐานในช่วง 4 ถึง 20 mA ผ่านช่องเอาต์พุตอิสระ 4 ช่อง

โมดูลแอนะล็อกนี้รองรับการถอดเปลี่ยนขณะมีไฟหรือไม่

ไม่รองรับ ระบบ Omron NX ไม่รองรับการถอดเปลี่ยนโมดูลแบบ Slice แต่ละโมดูลขณะที่ไฟเลี้ยงบัสหรือไฟเลี้ยงภาคสนามยังทำงานอยู่

NX-DA3205 ใช้ความละเอียดเท่าใดในการแปลง D/A

รองรับความละเอียดการแปลงดิจิทัลเป็นแอนะล็อก 15 บิต ซึ่งเทียบเท่ากับการสเกลอย่างแม่นยำที่ 1/30,000 ตลอดช่วงเอาต์พุตที่ใช้งาน

ยูนิตนี้ใช้ขั้วต่อประเภทใดสำหรับการเดินสาย

ติดตั้งเทอร์มินัลบล็อก Push-In Plus ในตัว ทำให้สามารถเสียบต่อสายไฟแกนเดี่ยวหรือสายไฟฝอยที่เข้าปลอกเฟอร์รูลได้โดยตรง
