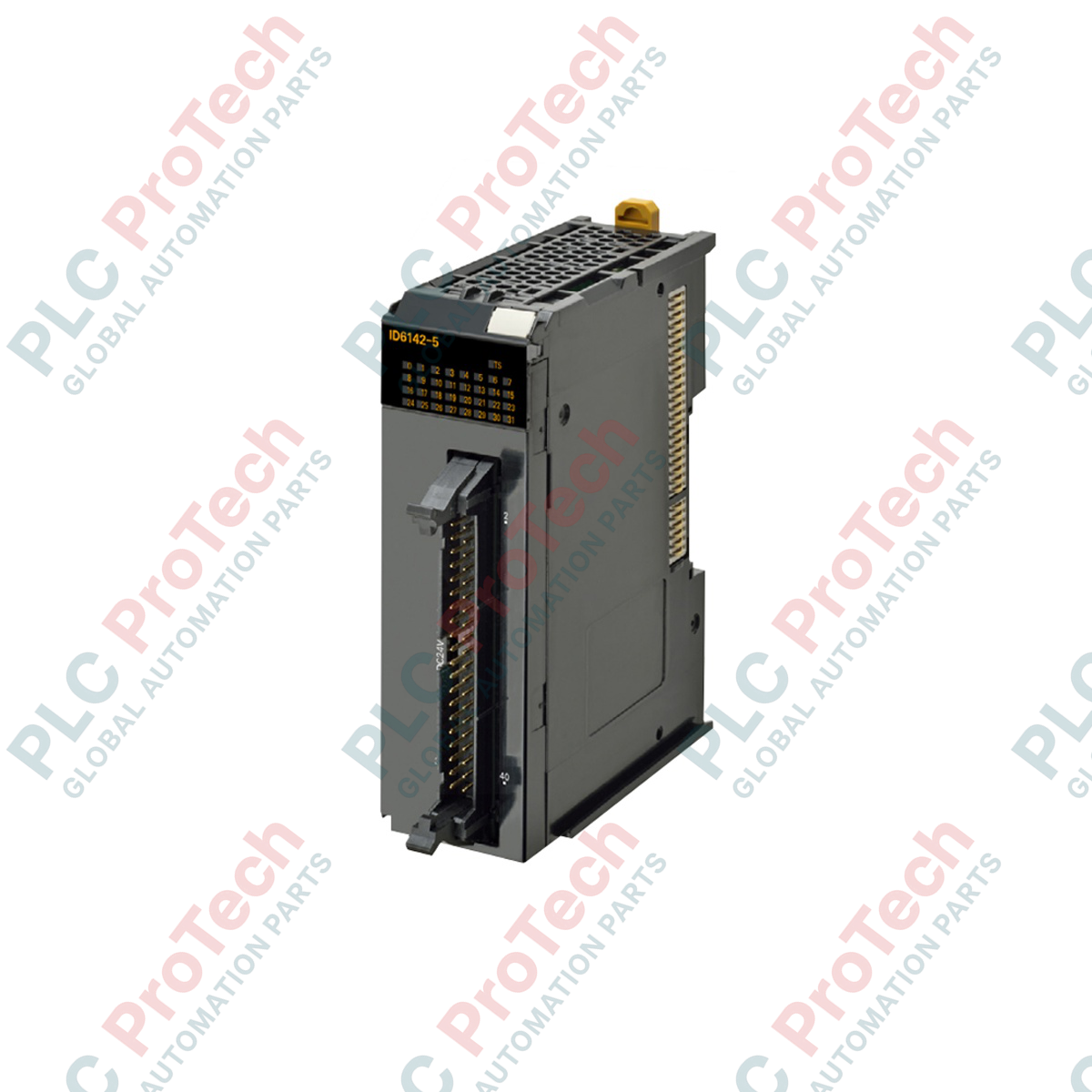

Omron NX-ID6142-6 ยูนิตอินพุตดิจิทัลซีรีส์ NX

SKU NX-ID6142-6

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NX-ID6142-6
Origin ญี่ปุ่น
Product Type: โมดูลอินพุตดิจิทัล
Payment: T/T, Western Union
Weight: 1.5 kg
Dimensions: 3 ซม. x 7.1 ซม. x 10 ซม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ออกแบบมาเพื่อการผสานรวมสัญญาณความหนาแน่นสูงภายในสถาปัตยกรรมระบบอัตโนมัติ Sysmac โดย Omron NX-ID6142-6 มอบช่องอินพุตดิจิทัล DC ความเร็วสูงจำนวน 32 ช่องในรูปแบบโมดูลสไลซ์ที่ประหยัดพื้นที่ โมดูลอุตสาหกรรมนี้รองรับการกำหนดขั้วได้อย่างยืดหยุ่น และเชื่อมต่อกับ โทโพโลยีเซนเซอร์ NPN และ PNP ได้อย่างราบรื่น ออกแบบมาให้ทำงานซิงโครไนซ์กับเครือข่าย EtherCAT พร้อมรองรับโหมดการรีเฟรช I/O แบบซิงโครนัสและแบบทำงานอิสระ เพื่อให้ได้อินพุตที่ประทับเวลาอย่างแม่นยำสำหรับการควบคุมเครื่องจักรประสิทธิภาพสูง

คุณสมบัติ

การกำหนดค่าอินพุต 32 จุดความหนาแน่นสูงในรูปแบบกะทัดรัด
ตัวเลือกการเดินสายที่ยืดหยุ่น รองรับอุปกรณ์ภาคสนามทั้งแบบ NPN และ PNP
เวลาตอบสนองเปิด/ปิดที่รวดเร็วเกิน 1 ไมโครวินาที เพื่อการจับสัญญาณอย่างแม่นยำ
รองรับการรีเฟรช I/O แบบซิงโครนัสเพื่อลดจิตเตอร์ในการใช้งานรอบการทำงานรวดเร็ว
อินเทอร์เฟซขั้วต่อหลายพิน Fujitsu ในตัวสำหรับการเข้าปลายชุดสายไฟที่เป็นระเบียบและปลอดภัย

การใช้งาน

เครื่องจักรบรรจุภัณฑ์ความเร็วสูงและระบบคัดแยก
สายการประกอบแบบหยิบและวางหลายแกน
อุปกรณ์ประมวลผลเซมิคอนดักเตอร์และอุปกรณ์การผลิตอิเล็กทรอนิกส์
ระบบจัดการวัสดุอัตโนมัติและการควบคุมสายพานลำเลียงแบบซิงโครไนซ์

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Omron
หมายเลขรุ่น	NX-ID6142-6
ซีรีส์ผลิตภัณฑ์	ยูนิตดิจิทัล I/O ซีรีส์ NX
ประเภทอินพุต	อินพุต DC (รองรับ NPN/PNP)
จำนวนจุด	32 จุด
แรงดันไฟฟ้าอินพุตพิกัด	24 VDC
เวลาตอบสนองเปิด/ปิด	เกิน 1 ไมโครวินาที
วิธีการรีเฟรช I/O	การรีเฟรชแบบทำงานอิสระ หรือการรีเฟรช I/O แบบซิงโครนัส
การเชื่อมต่อภายนอก	ขั้วต่อ Fujitsu
ความกว้างโมดูล	30 มม. (3 ซม.)
ขนาดโมดูล	ความสูง 100 มม. x ความกว้าง 30 มม. x ความลึก 71 มม.
น้ำหนักสุทธิ	0.09 กก.
น้ำหนักขนส่ง (คำนวณ)	1.50 กก. (รวมบรรจุภัณฑ์ป้องกัน)

ข้อมูลเชิงลึกด้านวิศวกรรมเชิงประจักษ์

รุ่นทางเลือกและความเข้ากันได้

NX-ID6142-6 ใช้อินเทอร์เฟซขั้วต่อ Fujitsu ซึ่งแตกต่างจากรุ่นแคลมป์แบบไม่ใช้สกรูอย่างมาก ตรวจสอบให้แน่ใจว่าได้ระบุสายเคเบิลที่เดินสายไว้ล่วงหน้าซึ่งเข้าคู่กัน เช่น ซีรีส์ XY3B ของ Omron หรือเทอร์มินัลบล็อกขั้วต่อที่เข้ากันได้ในระหว่างการออกแบบแผง อุปกรณ์นี้เข้ากันได้แบบย้อนหลังอย่างสมบูรณ์กับบัสคัปเปลอร์ซีรีส์ NX ที่ใช้อินเทอร์เฟซ EtherCAT หรือ EtherNet/IP มาตรฐาน

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เนื่องจากเป็นอุปกรณ์ความหนาแน่นสูงแบบ 32 จุด อาจเกิดการสะสมความร้อนภายในรางเดินสายแบบปิด หากอินพุตทั้ง 32 จุดทำงานต่อเนื่องที่ 24 VDC ให้เว้นระยะห่างเพื่อการระบายความร้อนอย่างเพียงพอตามที่ระบุไว้ในคู่มือผู้ใช้ Sysmac NX-series และตรวจสอบให้แน่ใจว่ากระแสเสริมสูงสุดของบัสคัปเปลอร์ภายในไม่เกินขีดจำกัด เมื่อจ่ายไฟให้บล็อกอินพุตความหนาแน่นสูงหลายบล็อกจากเซกเมนต์เดียวกัน

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เพื่อลดสัญญาณรบกวนทางไฟฟ้าในการใช้งานความเร็วสูง ให้ใช้สายเคเบิลคู่บิดเกลียวแบบมีชีลด์สำหรับขั้วต่อ Fujitsu เสมอ ต่อชีลด์ของสายเคเบิลลงกราวด์ที่จุดเดียวบนบัสกราวด์ฟังก์ชันร่วมของแผง ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟภายนอก 24 VDC มีการกรองริปเปิลอย่างเพียงพอ เพื่อป้องกันจิตเตอร์ของจังหวะเวลาในระหว่างรอบการทำงานแบบซิงโครนัส

แนวทางการติดตั้ง

คำเตือนด้านความปลอดภัยที่สำคัญ

ตัดแหล่งจ่ายไฟทั้งหมดทั้งด้านปฐมภูมิ ด้านทุติยภูมิ และด้านฟิลด์ ก่อนเสียบหรือถอดโมดูลออกจากชุดราง DIN การทำงานกับแบ็กเพลนที่มีกระแสไฟอยู่เสี่ยงต่อความเสียหายถาวรของ ASIC ภายใน และอาจทำให้การกำหนดค่าเครือข่าย EtherCAT เสียหาย

จัดแนวรางเลื่อนด้านข้างของ NX-ID6142-6 ให้ตรงกับอุปกรณ์ NX ที่อยู่ติดกันบนราง DIN

เลื่อนอุปกรณ์ลงตรง ๆ บนราง DIN จนกระทั่งตะขอล็อกคลิกเข้าที่อย่างแน่นหนา

ยึดอุปกรณ์ให้แน่นด้วยแผ่นปิดปลายทั้งสองด้านของชุดประกอบแบบโมดูลาร์ เพื่อป้องกันการเคลื่อนที่ด้านข้าง

เสียบชุดสายเคเบิลขั้วต่อ Fujitsu ที่เดินสายไว้ล่วงหน้า โดยขันสกรูยึดทางกลให้แน่นเพื่อป้องกันการคลายตัวจากแรงสั่นสะเทือน

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ต้องใช้ขั้วต่อประเภทใดสำหรับการเดินสาย Omron NX-ID6142-6

โมดูลนี้ใช้ขั้วต่อ Fujitsu แบบหลายพินสำหรับการเดินสายภาคสนาม ต้องใช้สายเคเบิลสำเร็จรูปมาตรฐานหรือขั้วต่อแบบแยกพินสำหรับการต่อปลายสายภายนอก

ฉันสามารถผสมอินพุต NPN และ PNP บน NX-ID6142-6 ได้หรือไม่

ได้ โมดูลนี้รองรับทั้งการกำหนดค่าแบบ NPN และ PNP วงจรภายในรองรับการไหลของกระแสไฟฟ้าแบบสองทิศทาง โดยขึ้นอยู่กับการจัดวางขั้วต่อร่วมของคุณ

โมดูลนี้รองรับรอบการทำงาน EtherCAT แบบซิงโครนัสหรือไม่

รองรับ NX-ID6142-6 รองรับการรีเฟรช I/O แบบซิงโครนัส ซึ่งจะจัดการสุ่มตัวอย่างอินพุตให้สอดคล้องโดยตรงกับรอบการสื่อสาร EtherCAT สำหรับแอปพลิเคชันที่ต้องการการทำงานที่ประสานกันอย่างแม่นยำ

ฉันควรจัดการการระบายความร้อนอย่างไรเมื่อมีการใช้งานทั้ง 32 จุด

ตรวจสอบให้มีระยะห่างที่เหมาะสมบนราง DIN และติดตั้งในแนวตั้งภายในตู้เพื่อช่วยให้ระบายความร้อนแบบพาสซีฟได้ดีขึ้น ตรวจสอบว่ากระแสไฟฟ้ารวมที่ใช้สอดคล้องกับขีดจำกัดของชุดจ่ายไฟซีรีส์ NX ของคุณ
