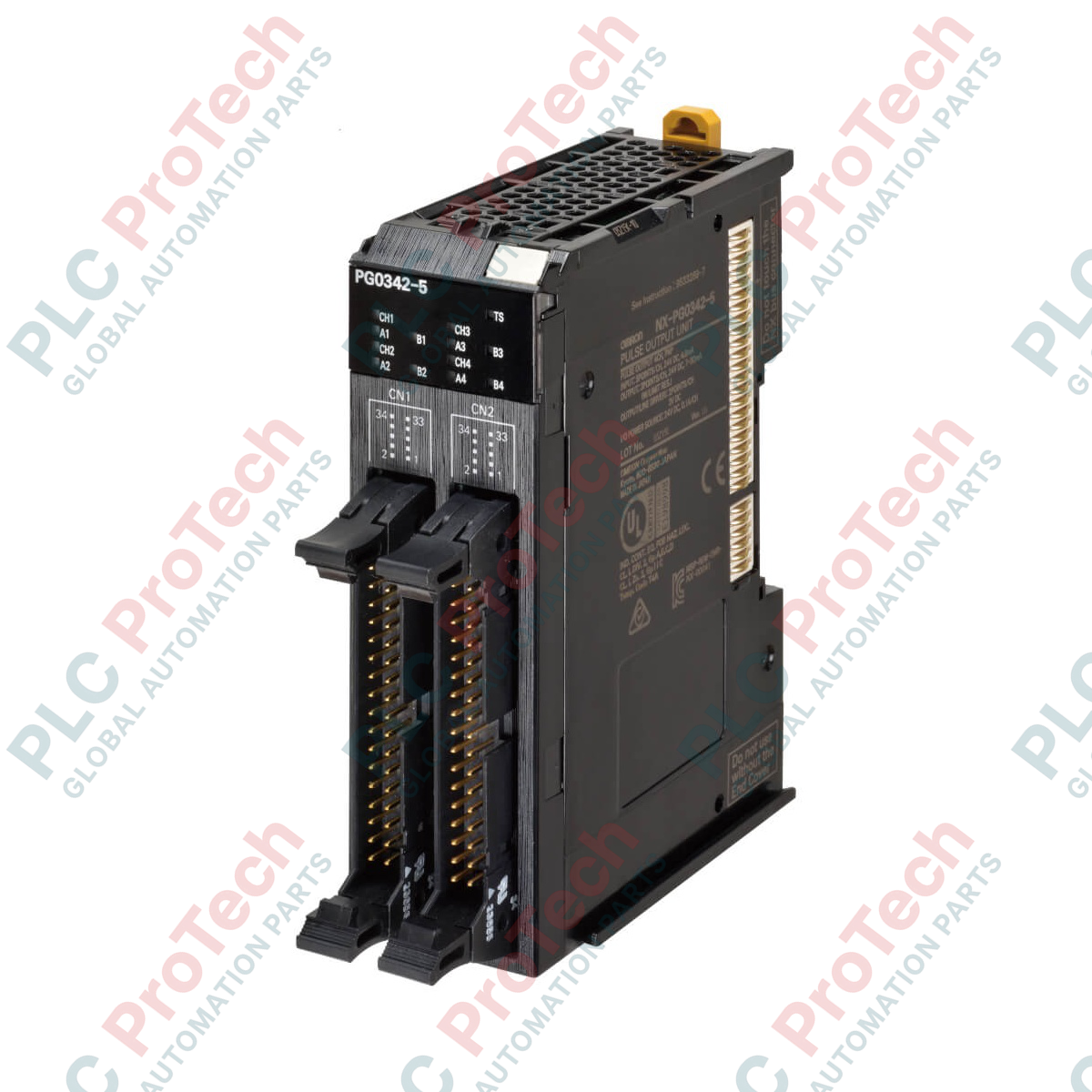

ออมรอน NX-PG0342-5 ยูนิตเอาต์พุตพัลส์ซีรีส์ NX

SKU NX-PG0342-5

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NX-PG0342-5
Origin ญี่ปุ่น
Product Type: โมดูลเอาต์พุตพัลส์
Payment: T/T, Western Union
Weight: 0.15 kg
Dimensions: 30 x 100 x 71 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ออกแบบมาเพื่อการผสานรวมเข้ากับแพลตฟอร์มอัตโนมัติ Sysmac โดย Omron NX-PG0342-5 ทำหน้าที่เป็นอินเทอร์เฟซควบคุมการเคลื่อนไหวแบบหลายช่องความหนาแน่นสูง ยูนิตเอาต์พุตพัลส์ นี้ช่วยให้ควบคุมตำแหน่งแบบวงเปิดของเซอร์โวและไดรฟ์สเต็ปเปอร์ได้อย่างแม่นยำ โดยส่งชุดพัลส์ความถี่สูง ด้วยสเตจ เอาต์พุตไลน์ไดรเวอร์ ที่แข็งแกร่งและลอจิก I/O ภายนอกประเภท PNP จึงทำให้เกิดการซิงโครไนซ์ระดับไมโครวินาทีเมื่อใช้งานร่วมกับยูนิตคัปเปลอร์ EtherCAT ซีรีส์ NX อินเทอร์เฟซทางกายภาพใช้ขั้วต่อ MIL แบบ 34 พินคู่ ช่วยประหยัดพื้นที่ในแผงควบคุมและจัดระเบียบการเดินสายภาคสนามที่มีความหนาแน่นสูง

คุณสมบัติ

ความหนาแน่นหลายช่อง: ช่องเอาต์พุตพัลส์สตริงอิสระ 4 ช่องอยู่ในโครงสร้างขนาดกะทัดรัดที่มีความกว้างเพียง 30 มม.
การสื่อสารแบบซิงโครนัส: รองรับการรีเฟรช I/O แบบซิงโครนัส หรือการรีเฟรชที่ให้ความสำคัญกับช่วงเวลาของงาน เพื่อกำหนดจังหวะการทำงานของเครื่องจักรได้อย่างแน่นอน
โหมดเอาต์พุตที่ยืดหยุ่น: สามารถกำหนดค่าเป็นเอาต์พุตพัลส์เดินหน้า/ถอยหลัง เอาต์พุตพัลส์ + ทิศทาง หรือเอาต์พุตพัลส์เฟสต่างศักย์ (การคูณ x1/2/4)
การส่งข้อมูลความเร็วสูง: ให้ความเร็วเอาต์พุตพัลส์สูงสุด 4,000,000 pps (4 Mpps) เพื่อรองรับระบบป้อนกลับความละเอียดสูง
การจัดวางสัญญาณเฉพาะ: แต่ละช่องมีอินพุตภายนอก 5 จุดและเอาต์พุต 5 จุด (รวมพัลส์เดินหน้า/ถอยหลังและเอาต์พุตใช้งานทั่วไป 3 จุด)

การใช้งาน

หุ่นยนต์อุตสาหกรรมแบบหยิบและวางหลายแกน
เครื่องจักรติดฉลาก บรรจุภัณฑ์ และคัดแยกความเร็วสูง
โต๊ะหมุนจัดทำดัชนีแบบหลายสถานีและระบบบรรจุภัณฑ์แบบหมุน
การซิงโครไนซ์สายพานลำเลียงที่ขับเคลื่อนด้วยสเต็ปเปอร์สำหรับการป้อนเข้าและการส่งออก

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า
ผู้ผลิต	Omron
หมายเลขรุ่น	NX-PG0342-5
ซีรีส์	ระบบ I/O ซีรีส์ NX
จำนวนช่อง	4 ช่อง
รูปแบบเอาต์พุตพัลส์	เอาต์พุตไลน์ไดรเวอร์ (I/O ประเภท PNP)
ช่วงการควบคุมความเร็ว	1 ถึง 4,000,000 pps (พัลส์ต่อวินาที)
ช่วงการควบคุมตำแหน่ง	-2,147,483,648 ถึง 2,147,483,647 พัลส์
การเชื่อมต่อภายนอก	ขั้วต่อ MIL (34 ขั้ว x 2)
วิธีการรีเฟรช I/O	การรีเฟรช I/O แบบซิงโครนัส หรือการรีเฟรชที่ให้ความสำคัญกับช่วงเวลาของงาน
การใช้กระแสไฟฟ้า	สูงสุด 50 mA/CN (จากแหล่งจ่ายไฟ I/O)
ความยาวสายเคเบิลสูงสุด	เอาต์พุตไลน์ไดรเวอร์: 10 ม. / I/O อื่นๆ: 3 ม.
ขนาด (W x H x D)	30 x 100 x 71 มม.
น้ำหนัก	0.15 กก.
น้ำหนักจัดส่ง (คำนวณ)	1.00 กก.

การเชื่อมต่อและอินเทอร์เฟซ

บล็อกคอนเน็กเตอร์	ข้อมูลจำเพาะอินเทอร์เฟซ	การแมปสัญญาณ (ต่อแชนเนล)
คอนเน็กเตอร์ MIL 1 และ 2	เฮดเดอร์ 34 พิน (สองแถว)	อินพุต 5 ช่อง (ลิมิตภายนอก, จุดกำเนิด, จุดหยุด ฯลฯ)
อินเทอร์เฟซไดรเวอร์พัลส์	เอาต์พุตไลน์ของไดรเวอร์แบบดิฟเฟอเรนเชียล	เอาต์พุตพัลส์เดินหน้า 1 ช่อง, เอาต์พุตพัลส์ถอยหลัง 1 ช่อง
I/O เสริม	เอาต์พุตแบบ PNP จ่ายแหล่งจ่ายภายนอก	เอาต์พุตอเนกประสงค์ 3 ช่องต่อแชนเนล

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

NX-PG0342-5 ใช้การออกแบบคอนเน็กเตอร์ MIL ความหนาแน่นสูง หากการจัดวางแผงของคุณใช้เทอร์มินัลแคลมป์แบบขันสกรูโดยไม่ใช้สกรู ให้พิจารณา NX-PG0112 หรือรุ่นการจัดวางที่คล้ายกัน ตรวจสอบให้แน่ใจว่าชุดซอฟต์แวร์พัฒนา Sysmac Studio ได้รับการอัปเดตเพื่อรองรับระดับรีวิชันของรุ่นนี้ เพื่อหลีกเลี่ยงข้อผิดพลาดการกำหนดค่าฮาร์ดแวร์ไม่ตรงกันระหว่างการคอมไพล์

ข้อผิดพลาดที่พบบ่อยในการใช้งานและหมายเหตุทางวิศวกรรม

เพื่อป้องกันความคลาดเคลื่อนของจังหวะเวลาและการสูญเสียพัลส์เมื่อใช้งานใกล้ขีดจำกัดความเร็วสูงสุด 4,000,000 pps ให้ปฏิบัติตามข้อจำกัดความยาวสายของไดรเวอร์ไลน์ที่ 10 เมตรอย่างเคร่งครัด สัญญาณไดรเวอร์ไลน์ความถี่สูงมีแนวโน้มเกิดการลดทอนและสัญญาณรบกวนข้ามสาย หากเดินขนานกับสายมอเตอร์ไฟฟ้า AC แรงดันสูงหรือบัสไฟฟ้าสามเฟส

เคล็ดลับการเริ่มเดินระบบและการเดินสาย

ใช้สายเคเบิลคู่บิดเกลียวแบบมีชีลด์ (STP) คุณภาพสูงเสมอสำหรับการต่อแยกจากคอนเน็กเตอร์ MIL ไปยังไดรฟ์เซอร์โว/สเต็ปเปอร์ ตรวจสอบให้แน่ใจว่าชีลด์ของสายเคเบิลต่อลงกราวด์โดยตรงกับบัสกราวด์อิมพีแดนซ์ต่ำ ซึ่งอยู่ใกล้จุดต่อปลายสายของไดรฟ์มากที่สุด เพื่อลด EMI ความถี่สูงที่เกิดจากไดรฟ์ความถี่แปรผันที่อยู่ใกล้เคียง

แนวทางการติดตั้ง

คำเตือนสำคัญ:

ตัดแยกและล็อกแหล่งจ่ายไฟทั้งหมดของระบบควบคุมอย่างสมบูรณ์ก่อนติดตั้ง ถอด หรือเดินสายคอนเน็กเตอร์ MIL การทำงานกับจุดเชื่อมต่อที่มีกระแสไฟอาจทำให้ไดรเวอร์เอาต์พุตภายในเสียหายถาวร หรือทำให้มอเตอร์เคลื่อนที่ผิดปกติ

จัดแนวรางนำในตัวที่ด้านหลังของ NX-PG0342-5 ให้ตรงกับโครงสร้างราง DIN แล้วเลื่อนโมดูลเข้าที่อย่างมั่นคงถัดจากยูนิต NX ที่อยู่ติดกัน

ตรวจสอบให้แน่ใจว่าตะขอล็อกด้านข้างของยูนิตเลื่อนประกบกันอย่างแน่นหนา เพื่อสร้างการสื่อสารบัสภายในและรางหน้าสัมผัสไฟฟ้าที่เชื่อถือได้

ตรวจสอบทิศทางที่ถูกต้องของปลั๊กคอนเน็กเตอร์ MIL แบบ 34 พินคู่ก่อนเชื่อมต่อ กดจนได้ยินเสียงคลิกของตัวล็อกคอนเน็กเตอร์อย่างแน่นหนา ซึ่งแสดงว่าสัมผัสเข้าที่สมบูรณ์
