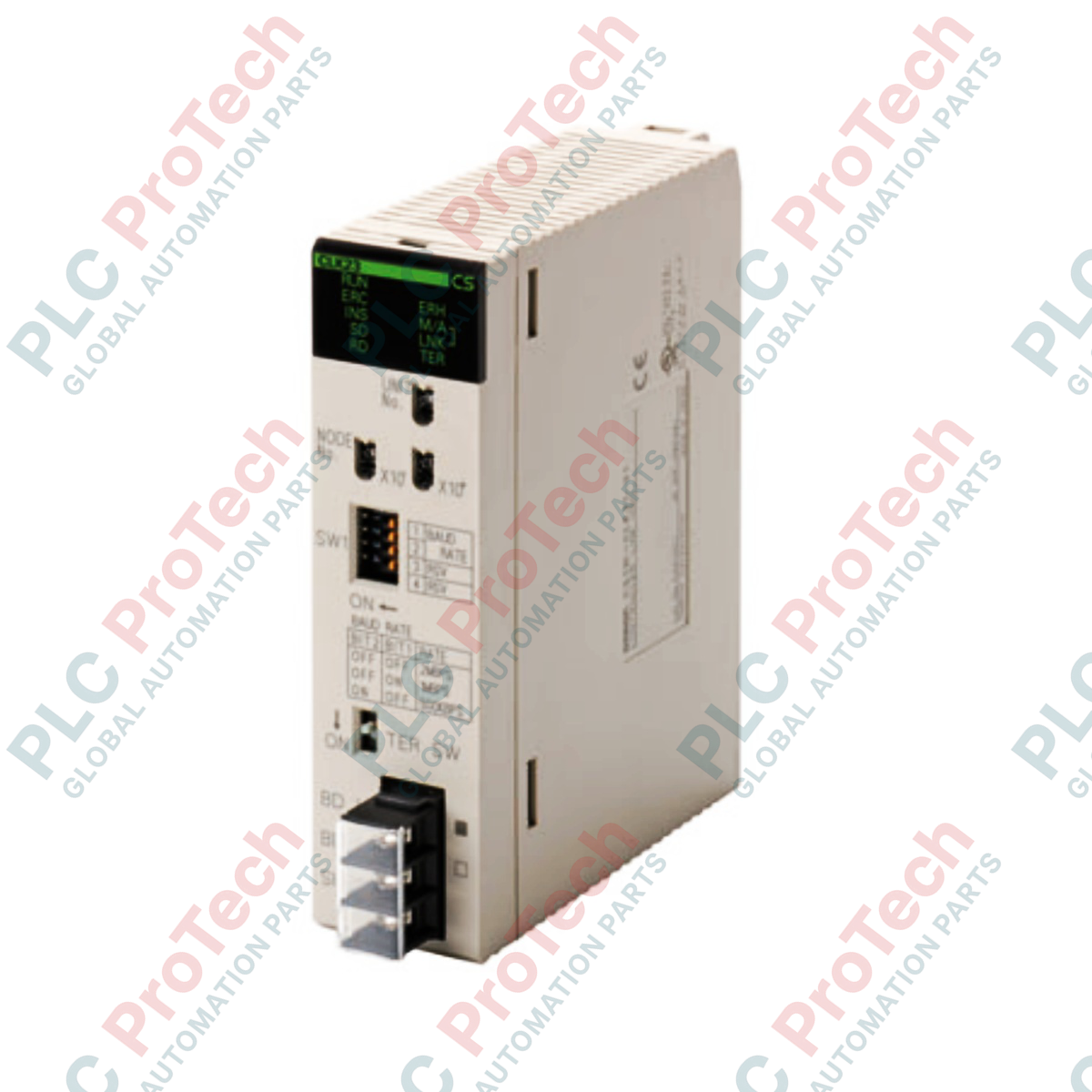

ออมรอน CS1W-CLK23 ยูนิต Controller Link ซีรีส์ CS1

SKU CS1W-CLK23

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: CS1W-CLK23
Origin ญี่ปุ่น
Product Type: โมดูลการสื่อสาร PLC
Payment: T/T, Western Union
Weight: 0.5 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

Omron CS1W-CLK23 เป็นยูนิตลิงก์คอนโทรลเลอร์เฉพาะทางที่ออกแบบมาเพื่อการผสานรวมเข้ากับระบบ PLC ซีรีส์ CS1 ได้อย่างราบรื่น โดยอำนวยความสะดวกในการแบ่งปันข้อมูลแบบเพียร์ทูเพียร์ความเร็วสูงและการแลกเปลี่ยนข้อความผ่านเครือข่ายอุตสาหกรรม โมดูลนี้ทำงานบนเครือข่ายสายคู่บิดเกลียวมีชีลด์แบบมีสาย ช่วยให้ PLC หลายเครื่องและคอมพิวเตอร์โฮสต์สื่อสารกันได้อย่างเสถียรโดยไม่กระทบต่อรอบการทำงานของโปรเซสเซอร์ ออกแบบมาสำหรับสถาปัตยกรรมการควบคุมอุตสาหกรรมความหนาแน่นสูง ช่วยให้วิศวกรระบบสร้างลิงก์ข้อมูลที่เชื่อถือได้และรองรับบริการข้อความที่มีปริมาณงานสูงในสภาพแวดล้อมระบบอัตโนมัติที่ต้องการประสิทธิภาพสูง

คุณสมบัติ

การสื่อสารที่ยืดหยุ่น: รองรับทั้งระบบลิงก์ข้อมูลปริมาณมากและบริการข้อความแบบอะซิงโครนัส เพื่อการแลกเปลี่ยนข้อมูลที่ยืดหยุ่น
สถาปัตยกรรมที่ปรับขยายได้: สามารถติดตั้งยูนิตลิงก์คอนโทรลเลอร์ได้สูงสุด 8 ยูนิตต่อยูนิต CPU รองรับโทโพโลยีเครือข่ายหลายระดับที่ซับซ้อน
การจัดสรรทรัพยากรอย่างมีประสิทธิภาพ: ใช้การจัดสรรหมายเลขยูนิตเพียง 1 หมายเลขบนแบ็กเพลนบัส CPU ของ CS1
ใช้พลังงานต่ำ: ใช้กระแสไฟฟ้า 0.33 A ที่ 5 V DC ช่วยลดภาระความร้อนของชุดจ่ายไฟระบบ
การรับรองมาตรฐาน: สอดคล้องกับมาตรฐานข้อกำหนด UC1, N, L และ CE สำหรับการใช้งานในภาคอุตสาหกรรมทั่วโลก

การใช้งาน

การซิงโครไนซ์สายการประกอบรถยนต์และการประสานงานระหว่าง PLC
ระบบควบคุมแบบกระจายสำหรับโรงบำบัดน้ำและน้ำเสียขนาดใหญ่
เครือข่ายการผสมวัตถุดิบในอุตสาหกรรมอาหารและเครื่องดื่มที่ต้องบันทึกข้อมูลด้วยความเร็วสูง
การประสานงานสายการบรรจุที่ซับซ้อนและระบบลำเลียงวัสดุ

ตารางข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Omron
รุ่น	CS1W-CLK23
ประเภทของยูนิต	ยูนิตบัส CPU CS1
ชื่อผลิตภัณฑ์	ยูนิตลิงก์คอนโทรลเลอร์
สายเคเบิลสื่อสาร	สายเคเบิลคู่บิดเกลียวมีชีลด์แบบมีสาย
ประเภทการสื่อสาร	ลิงก์ข้อมูลและบริการข้อความ
รองรับการรับส่งข้อมูลแบบดูเพล็กซ์	ไม่มี
จำนวนยูนิตสูงสุดต่อยูนิต CPU	8
จำนวนหมายเลขยูนิตที่จัดสรร	1
การใช้กระแสไฟฟ้า	0.33 A ที่ 5 V DC
มาตรฐานการรับรอง	UC1, N, L, CE
น้ำหนักขนส่ง (คำนวณ)	1.5 กก.

ข้อมูลเชิงลึกด้านวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

CS1W-CLK23 ใช้แทน Controller Link Unit รุ่นเก่า เช่น CS1W-CLK21-V1 โดยยังคงรองรับการใช้งานร่วมกับโมดูล Controller Link แบบสายคู่บิดเกลียวที่มีอยู่เดิมบนเซกเมนต์กายภาพเดียวกัน อย่างไรก็ตาม วิศวกรต้องตรวจสอบว่าเฟิร์มแวร์ของ CPU Unit รองรับการกำหนดค่าตารางเส้นทางที่จำเป็นสำหรับรุ่นปรับปรุงนี้ เพื่อป้องกันรหัสข้อผิดพลาดด้านการสื่อสารเส้นทางขณะเริ่มต้นระบบ

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

ต้องเปิดใช้งานตัวต้านทานเทอร์มิเนชันเครือข่าย (110 โอห์ม) ที่โหนดปลายสุดทั้งสองด้านของสายแกนคู่บิดเกลียว การไม่ติดตั้งหรือไม่เปิดใช้งานตัวต้านทานดังกล่าวจะทำให้อัตราข้อผิดพลาดของแพ็กเก็ตสูง และอาจทำให้โทเค็นสูญหายเมื่อมีสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) รุนแรงภายใต้ภาระงานสูง ควรตั้งค่าความเร็วการส่งข้อมูลให้เหมือนกันทุกโหนดในเครือข่าย การตั้งค่าอัตราบอดไม่ตรงกันจะทำให้ยูนิตเข้าร่วมวงแหวนโทเค็นที่กำลังทำงานไม่ได้

เคล็ดลับการเริ่มเดินระบบและการเดินสาย

เมื่อลากสายสื่อสารคู่บิดเกลียวแบบมีชีลด์ ต้องตรวจสอบให้แน่ใจว่าชีลด์สายเคเบิลต่อลงกราวด์เพียงจุดเดียวในเซกเมนต์เครือข่าย เพื่อป้องกันกราวด์ลูป นอกจากนี้ ให้เดินสาย Controller Link ในท่อโลหะเฉพาะที่ต่อลงกราวด์และแยกจากสายไฟ AC แรงดันสูงหรือสายมอเตอร์เอาต์พุตของไดรฟ์ปรับความถี่ (VFD) เพื่อเพิ่มความสมบูรณ์ของสัญญาณและป้องกันข้อมูลเสียหาย

แนวทางการติดตั้ง

คำเตือนสำคัญ

ตัดไฟจากแบ็กเพลนของ PLC และแหล่งจ่ายไฟที่เกี่ยวข้องทั้งหมดโดยสมบูรณ์ก่อนติดตั้งหรือถอดโมดูล CS1W-CLK23 การถอดเปลี่ยน CPU bus unit ขณะระบบมีไฟจะทำให้วงจรทรานซีฟเวอร์บัสภายในเสียหายอย่างถาวร และทำให้โครงสร้างหน่วยความจำของ PLC ที่กำลังทำงานเสียหาย

ตั้งสวิตช์หมายเลขยูนิตแบบหมุนที่แผงด้านหน้าของโมดูลเป็นค่าที่ไม่ซ้ำกัน (0 ถึง F) และต้องไม่ซ้ำกับ CPU Bus Unit อื่นใดบนแร็ก PLC เดียวกัน

จัดแนวรางนำด้านบนและด้านล่างของโมดูลให้ตรงกับช่องบนแบ็กเพลน ดันโมดูลเข้าที่ให้แน่น และขันสกรูยึดด้วยแรงบิดตามที่กำหนด

ต่อสายเคเบิลคู่บิดเกลียวแบบมีชีลด์เข้ากับขั้วต่อ Controller Link โดยจัดให้ตรงกับขั้วสัญญาณสูง (SDA/RDA) และต่ำ (SDB/RDB) และต่อปลายชีลด์ลงกราวด์

จ่ายไฟให้ระบบ กำหนดค่าตารางเส้นทางภายใน CX-Integrator และตรวจสอบว่าไฟ LED แสดงสถานะเครือข่ายแสดงการส่งโทเค็นตามปกติ

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ระยะการส่งข้อมูลทางกายภาพสูงสุดสำหรับเครือข่าย CS1W-CLK23 คือเท่าใด

ระยะเครือข่ายสูงสุดขึ้นอยู่กับความเร็วการส่งข้อมูลที่เลือก: สูงสุด 500 เมตรที่ 2 Mbps, 800 เมตรที่ 1 Mbps และ 1.2 กิโลเมตรที่ 500 kbps โดยใช้สายคู่บิดเกลียวแบบมีชีลด์ที่แนะนำ

สามารถติดตั้งยูนิต Controller Link รุ่น CS1W-CLK23 บน PLC CS1 เดียวได้กี่ยูนิต

สามารถติดตั้งยูนิต Controller Link ได้สูงสุด 8 ยูนิตบนยูนิต CPU ของ CS1 เดียว โดยมีเงื่อนไขว่าการใช้กระแสไฟฟ้ารวมของระบบต้องไม่เกินความสามารถของแหล่งจ่ายไฟของแบ็กเพลน

โมดูลนี้จำเป็นต้องใช้ตัวต้านทานปลายสายบนเครือข่ายแบบบัสหลักหรือไม่

ใช่ ต้องเชื่อมต่อหรือเปิดใช้งานตัวต้านทานปลายสายที่โหนดทางกายภาพทั้งสองด้านของสายบัสหลัก Controller Link เพื่อให้สัญญาณเปลี่ยนสถานะได้อย่างชัดเจนและลดการสะท้อนของสัญญาณ
