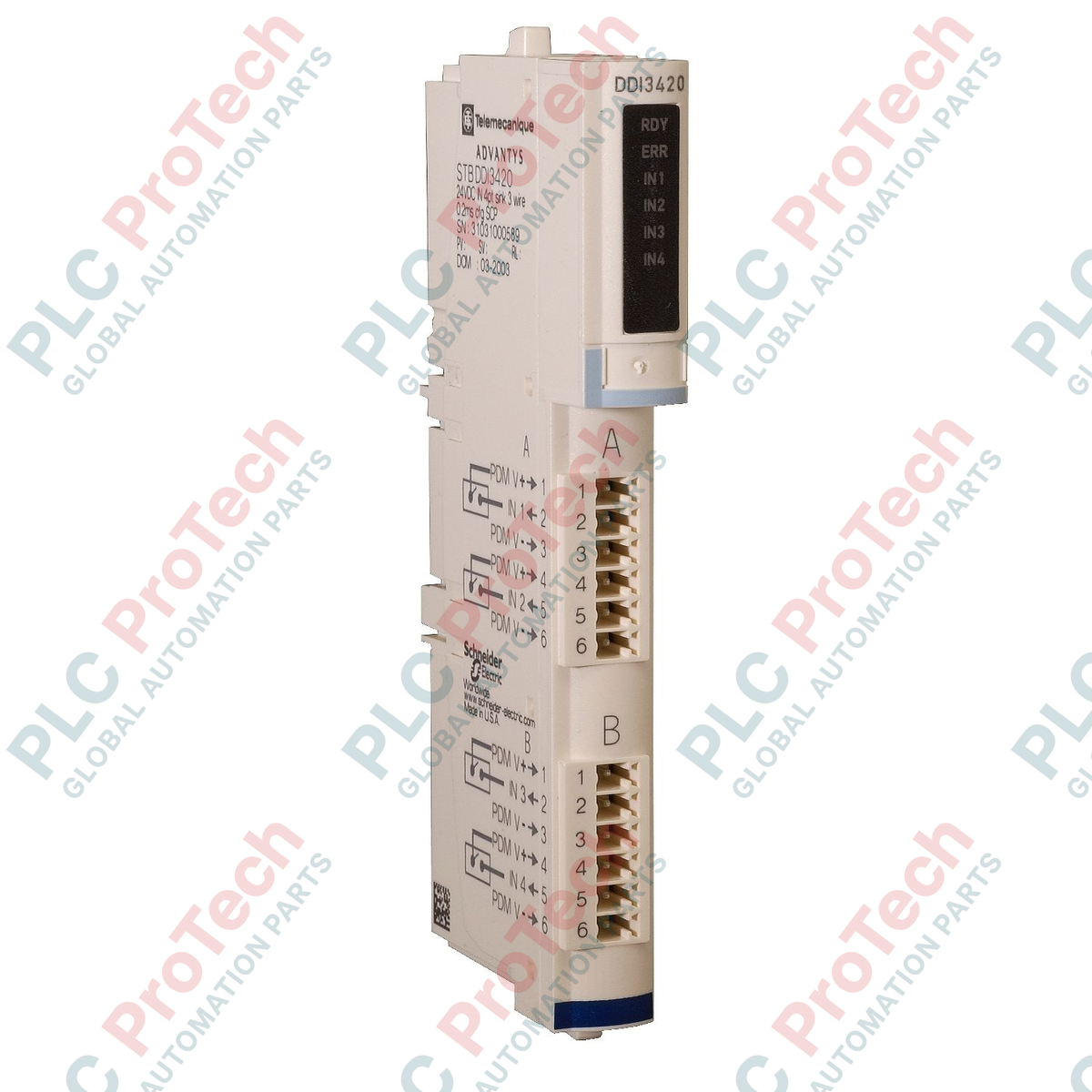

Schneider Electric STBDDI3420 Modicon STB โมดูลอินพุตดิจิทัล 4 ช่อง

SKU STBDDI3420

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Schneider Electric
Product No.: STBDDI3420
Origin ฝรั่งเศส
Product Type: โมดูลอินพุตดิจิทัล
Payment: T/T, Western Union
Weight: 0.01 kg
Dimensions: 130 มม. x 70 มม. x 20 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

ออกแบบให้เหมาะกับโทโพโลยีระบบควบคุมแบบกระจาย Schneider Electric STBDDI3420 มีช่องอินพุตดิสครีตแบบซิงก์ 24VDC จำนวน 4 ช่อง ภายในแพลตฟอร์ม I/O แบบกระจาย Modicon STB โมดูลนี้เชื่อมต่อโดยตรงกับพร็อกซิมิตีเซนเซอร์และสวิตช์ลิมิตแบบ 3 สาย พร้อมฟิลเตอร์อินพุตที่กำหนดค่าได้ 0.5 มิลลิวินาที ซึ่งตอบสนองได้รวดเร็วเพื่อจับการเปลี่ยนสถานะฉับพลันในสภาพแวดล้อมระบบอัตโนมัติความเร็วสูง การป้องกันการลัดวงจรในตัวช่วยปกป้องอุปกรณ์อิเล็กทรอนิกส์ภายในและสายไฟภาคสนามจากความผิดปกติทางไฟฟ้าเฉพาะจุด ลดเวลาหยุดทำงานของระบบโดยรวม

คุณสมบัติทางเทคนิคที่สำคัญ

ช่องอินพุตดิสครีต 4 ช่อง: กำหนดค่าสำหรับลอจิกซิงก์ 24VDC (รองรับ IEC 61131-2 Type 1)
อินเทอร์เฟซ 3 สาย: รองรับการเชื่อมต่อโดยตรงกับเซนเซอร์ภาคสนามแบบ PNP/ซิงก์ โดยไม่ต้องใช้ขั้วต่อกระจายสัญญาณภายนอก
เวลาฟิลเตอร์ที่กำหนดค่าได้: ปรับได้ต่ำสุดถึง 0.5 มิลลิวินาทีสำหรับการประมวลผลสัญญาณความเร็วสูงและการกรองสัญญาณรบกวน
การป้องกันการลัดวงจร: การป้องกันแบบอิเล็กทรอนิกส์แยกแต่ละช่อง พร้อมรีเซ็ตอัตโนมัติเมื่อแก้ไขสภาวะผิดปกติแล้ว
การทำงานแบบถอดเปลี่ยนขณะมีไฟ: ช่วยให้เปลี่ยนโมดูลได้ขณะระบบมีไฟโดยไม่รบกวนส่วนอื่นของเกาะ Modicon STB

การใช้งานในอุตสาหกรรม

สายการประกอบอัตโนมัติ: การตรวจจับชิ้นส่วนความเร็วสูง การสวิตช์ลิมิต และการป้อนกลับตำแหน่งกระบอกสูบนิวแมติก
ระบบขนถ่ายวัสดุและสายพานลำเลียง: ระบบคัดแยก ชุดเซนเซอร์ออปติคัล และการตรวจสอบประตูนิรภัย
เครื่องจักรบรรจุภัณฑ์: การตรวจจับมาร์กลงทะเบียนและการจัดทำดัชนีผลิตภัณฑ์อย่างรวดเร็ว
ระบบโทรมาตรน้ำและน้ำเสีย: การเชื่อมต่อสวิตช์ตรวจจับระดับและการตรวจสอบตำแหน่งวาล์วในสถานีสูบน้ำแบบกระจาย

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Schneider Electric
หมายเลขรุ่น	STBDDI3420
ซีรีส์ผลิตภัณฑ์	Modicon STB (Advantys)
ประเภทอินพุต	ดิสครีตซิงก์ (3 สาย)
จำนวนอินพุต	4
แรงดันไฟฟ้าอินพุตพิกัด	24VDC
เวลาตอบสนองที่กำหนดค่าได้	0.5 มิลลิวินาที (ค่าต่ำสุด / ค่าเริ่มต้น)
ประเภทการป้องกัน	การป้องกันการลัดวงจรและโหลดเกิน
สถานะผลิตภัณฑ์	ยุติการผลิต (อะไหล่สำหรับการบำรุงรักษารุ่นเก่า)
รหัสสินค้า	85371099
น้ำหนักสุทธิ	0.01 กก.
น้ำหนักจัดส่ง (คำนวณ)	0.15 กก. (รวมบรรจุภัณฑ์ป้องกัน)
ขนาดบรรจุภัณฑ์ (คำนวณ)	130 มม. x 70 มม. x 20 มม.

การเชื่อมต่อและอินเทอร์เฟซ

พินขั้วต่อ	การกำหนดสัญญาณ	คำอธิบาย
1	IN1	ช่องอินพุตดิจิทัล 1
2	IN2	ช่องอินพุตดิจิทัล 2
3	IN3	ช่องอินพุตดิจิทัล 3
4	IN4	ช่องอินพุตดิจิทัล 4
5 / 6	เอาต์เซนเซอร์ +24VDC	ขั้วจ่ายไฟเซนเซอร์
7 / 8	จุดร่วม 0VDC	เส้นทางรีเทิร์นร่วมสำหรับเซนเซอร์แบบ 3 สาย

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

STBDDI3420 เป็นส่วนประกอบรุ่นเก่าของแพลตฟอร์ม Advantys STB เมื่อเปลี่ยนโมดูลนี้ ให้ตรวจสอบว่ายูนิตฐานเดิม (โดยทั่วไปคือชนิดสกรู STBXTS1100 หรือชนิดแคลมป์สปริง STBXTS2100) ไม่มีการกัดกร่อน หากย้ายเกาะทั้งหมดไปยังสถาปัตยกรรมรุ่นใหม่ ให้พิจารณาตระกูล I/O Modicon TM3 หรือ X80 ซึ่งมีฟังก์ชันเทียบเท่าโดยตรง แต่ต้องใช้พื้นที่ติดตั้งจริงและซอฟต์แวร์กำหนดค่าที่แตกต่างกัน

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

จุดที่มักทำให้เกิดความขัดข้องในเกาะ STB แบบกระจายคือการใช้กระแสเกินขีดจำกัดของบัสจ่ายไฟเซนเซอร์ แม้ STBDDI3420 จะมีการป้องกันการลัดวงจร แต่กระแสรวมที่เซนเซอร์แบบ 3 สายทั้งหมดที่เชื่อมต่อใช้ต้องไม่เกินพิกัดของโมดูลกระจายกำลัง STB (PDM) ต้นทาง หากใช้เซนเซอร์ตรวจจับระยะใกล้ที่ใช้กระแสสูง ให้คำนวณกระแสสะสม และหากจำเป็น ให้จ่ายไฟเสริมโดยใช้โมดูล STBPDT3100 เพิ่มเติม

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เมื่อกำหนดค่าตัวกรองอินพุตผ่านซอฟต์แวร์ Advantys Configuration Software การตั้งค่าตัวกรองที่เกณฑ์ต่ำสุด 0.5 ms จะทำให้อินพุตไวต่อสัญญาณรบกวนทางไฟฟ้าแบบชั่วขณะอย่างมาก ในสภาพแวดล้อมที่มีการใช้งานไดรฟ์ความถี่แปรผัน (VFD) อย่างหนาแน่น ให้ใช้สายเคเบิลแบบมีชีลด์สำหรับสายเซนเซอร์ และตรวจสอบให้แน่ใจว่ารางติดตั้ง STB เชื่อมต่อกับระนาบกราวด์ดินเพื่อการทำงาน (FE) อย่างแน่นหนา

แนวทางการติดตั้ง

คำเตือนสำคัญ: อันตรายจากไฟฟ้า ตัดการเชื่อมต่อแหล่งจ่ายไฟทั้งหมดก่อนใส่หรือถอดโมดูลออกจากเกาะ STB หากไม่ตัดพลังงานจากบัสจ่ายไฟฝั่งภาคสนาม อาจทำให้เกิดประกายไฟเฉพาะจุด โมดูล I/O ที่อยู่ข้างเคียงเสียหาย หรือเครื่องจักรเคลื่อนที่โดยไม่คาดคิด

ตรวจสอบให้แน่ใจว่ายูนิตฐาน STB ยึดเข้ากับราง DIN อย่างแน่นหนา และขาสำหรับกำหนดตำแหน่งตรงกับการกำหนดค่าของโมดูล STBDDI3420

จัดแนวโมดูลให้ตรงกับรางนำของฐาน แล้วเลื่อนลงจนสลักล็อกคลิกเข้าที่อย่างแน่นหนา

เชื่อมต่อสายไฟภาคสนามเข้ากับเทอร์มินัลบล็อกแบบถอดได้ตามแผนภาพการจัดขาอินพุตแบบซิงก์ 3 สาย โดยตรวจสอบให้แน่ใจว่าขั้วของแหล่งจ่ายเซนเซอร์ 24VDC ถูกต้อง

จ่ายไฟให้โมดูลอินเทอร์เฟซเครือข่าย (NIM) และทำการสแกนกำหนดค่าอัตโนมัติเพื่อลงทะเบียนโมดูลใหม่ในแผนผัง I/O ที่ใช้งานอยู่

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

เวลาเริ่มต้นในการตอบสนองของตัวกรองอินพุตสำหรับ STBDDI3420 คือเท่าใด

เวลาเริ่มต้นและเวลาต่ำสุดที่กำหนดค่าได้ของการตอบสนองตัวกรองอินพุตคือ 0.5 มิลลิวินาที ซึ่งสามารถปรับผ่าน Advantys Configuration Software เพื่อให้เหมาะกับสภาพแวดล้อมที่มีสัญญาณรบกวน

โมดูลนี้รองรับการเชื่อมต่อเซนเซอร์แบบ 2 สายหรือ 3 สาย

STBDDI3420 ได้รับการออกแบบมาโดยเฉพาะสำหรับการเชื่อมต่อแบบซิงก์ 3 สาย โดยมีขั้วต่อเฉพาะสำหรับสัญญาณอินพุต, แหล่งจ่ายไฟเซนเซอร์ +24VDC และสายร่วมส่งกลับ 0VDC

การป้องกันการลัดวงจรทำงานอย่างไรเมื่อช่องสัญญาณขัดข้อง

โมดูลนี้มีการป้องกันการลัดวงจรแบบอิเล็กทรอนิกส์แยกสำหรับแต่ละช่องสัญญาณ หากตรวจพบการลัดวงจร ช่องสัญญาณที่ได้รับผลกระทบจะถูกปิด และจะรีเซ็ตโดยอัตโนมัติเมื่อแก้ไขสาเหตุของความขัดข้องแล้ว

ฉันสามารถสลับเปลี่ยนโมดูล STBDDI3420 ขณะระบบกำลังทำงานได้หรือไม่

ได้ แพลตฟอร์ม Modicon STB รองรับการสลับเปลี่ยนโมดูล I/O ขณะทำงาน ทำให้คุณสามารถเปลี่ยน STBDDI3420 ได้โดยไม่ต้องปิดแหล่งจ่ายไฟของเกาะอินเทอร์เฟซเครือข่ายทั้งหมด
