Siemens 6AV6545-8DB10-0AA0 SIMATIC MP 370 Multi Panel

SKU 6AV6545-8DB10-0AA0

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Siemens
Product No.: 6AV6545-8DB10-0AA0
Country of origin:เยอรมนี
Product Type: แผงควบคุม HMI แบบมัลติ
Barcode: 85371091
Payment: T/T, Western Union
Weight: 7700g
Dimensions: 17.10 x 40.90 x 23.30 ซม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

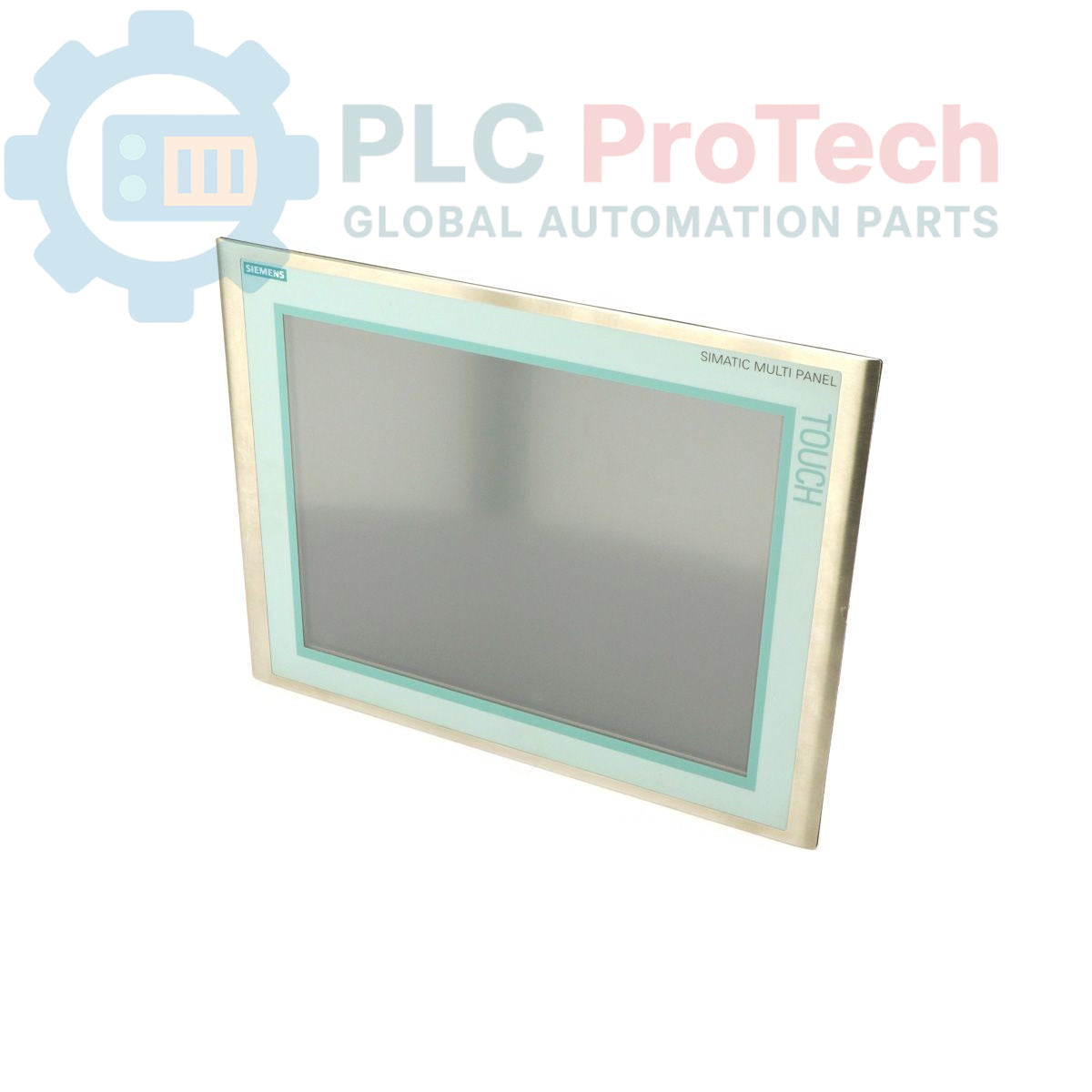

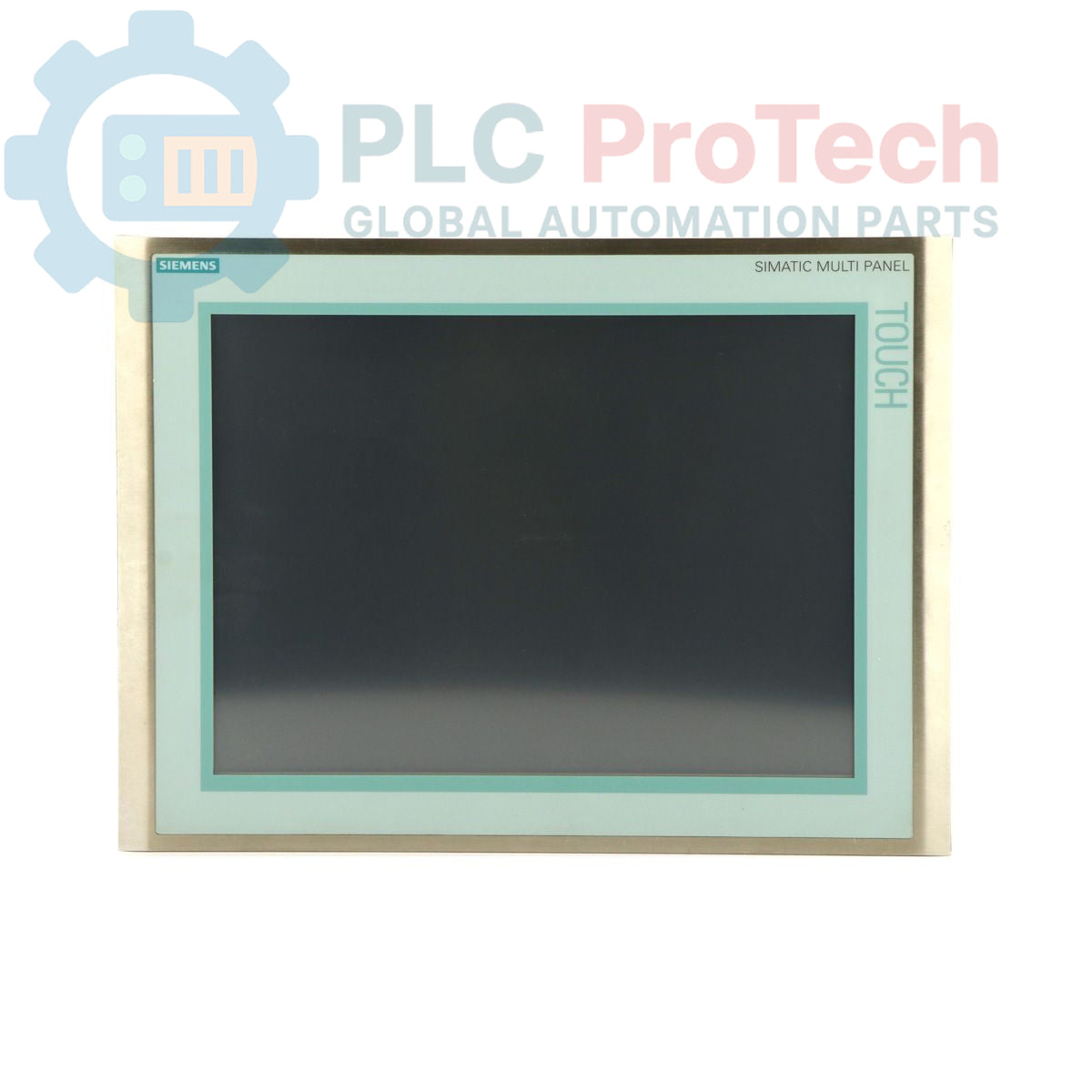

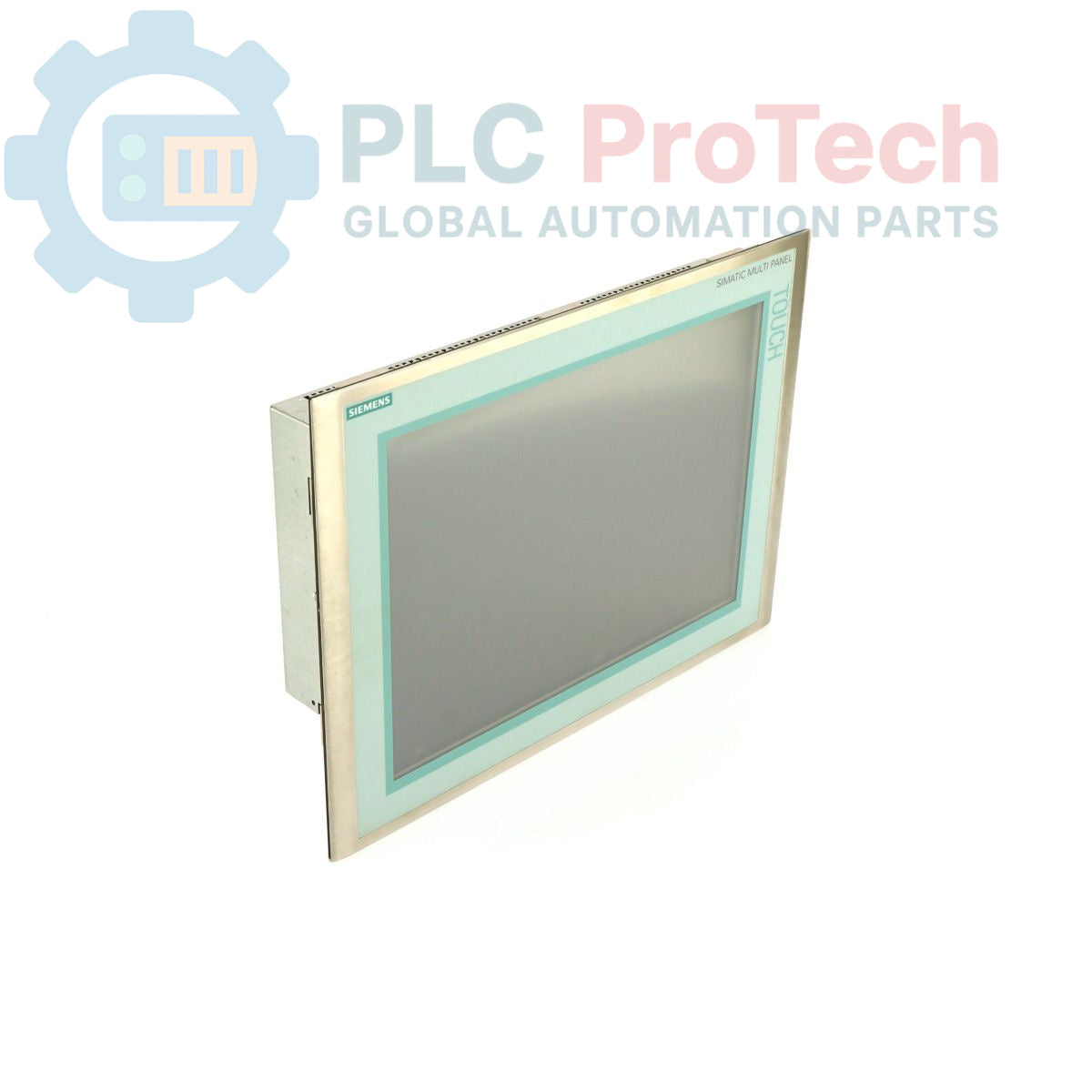

6AV6545-8DB10-0AA0 ของ Siemens คือ Multi Panel SIMATIC MP 370 ที่มีจอแสดงผล TFT สีแบบสัมผัสขนาด 15 นิ้ว อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) นี้ออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีข้อกำหนดสูง ให้การแสดงผลข้อมูลที่ชัดเจนและการทำงานที่ตอบสนองรวดเร็ว ตัวเครื่องติดตั้งแผงด้านหน้าสเตนเลสสตีลและฟิล์มตกแต่งแบบต่อเนื่อง จึงมีระดับการป้องกัน IP66 ต่อการแทรกซึมของฝุ่นและน้ำ

ด้วยการทำงานบน Windows CE 3.0 6AV6545-8DB10-0AA0 จึงสามารถกำหนดค่าด้วย ProTool เวอร์ชัน V6.0+SP2 หรือสูงกว่าได้ ทำให้รองรับการใช้งานระบบอัตโนมัติที่หลากหลาย ซึ่งความน่าเชื่อถือและการผสานรวมที่ราบรื่นเป็นสิ่งสำคัญ โครงสร้างที่แข็งแรงทนทานและเทคโนโลยีที่ผ่านการพิสูจน์แล้วทำให้ผลิตภัณฑ์นี้เหมาะสำหรับผู้จัดการโครงการและหัวหน้าฝ่ายผลิตที่มองหาโซลูชัน HMI ที่ไว้วางใจได้

คุณสมบัติ

จอแสดงผล TFT สีขนาด 15 นิ้ว พร้อมฟังก์ชันสัมผัส
แผงด้านหน้าสเตนเลสสตีลที่แข็งแรงทนทาน
แผงด้านหน้ามีระดับการป้องกัน IP66 สำหรับป้องกันฝุ่นและน้ำแทรกซึม
ระบบปฏิบัติการ Windows CE 3.0 ในตัว
กำหนดค่าได้ด้วย ProTool เวอร์ชัน V6.0+SP2 หรือสูงกว่า

การใช้งาน

ระบบอัตโนมัติทางอุตสาหกรรมที่ต้องการโซลูชัน HMI ที่เชื่อถือได้
งานควบคุมและแสดงผลในสภาพแวดล้อมการผลิตที่มีข้อกำหนดสูง
การควบคุมเครื่องจักรและการตรวจสอบกระบวนการในบริเวณที่การป้องกันฝุ่นและน้ำเป็นสิ่งสำคัญ
การผสานรวมเข้ากับสถาปัตยกรรมระบบอัตโนมัติ SIMATIC ที่มีอยู่

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า
ผู้ผลิต	Siemens
กลุ่มผลิตภัณฑ์	SIMATIC HMI
หมวดหมู่ย่อย	แผงควบคุมหลายฟังก์ชันซีรีส์ 370
ประเภทผลิตภัณฑ์	แผงควบคุมหลายฟังก์ชัน
ประเภทจอแสดงผล	TFT สี
ขนาดจอแสดงผล	15 นิ้ว
วิธีป้อนข้อมูล	สัมผัส
วัสดุแผงด้านหน้า	สเตนเลส
การป้องกันแผงด้านหน้า	IP66
ระบบปฏิบัติการ	Windows CE 3.0
ซอฟต์แวร์การกำหนดค่า	ProTool Version V6.0+SP2 หรือสูงกว่า
ระยะของผลิตภัณฑ์	เลิกผลิต
ขนาดบรรจุภัณฑ์ (คำนวณแล้ว)	17.10 x 40.90 x 23.30 ซม.
น้ำหนักขนส่ง	7.70 กก.
รหัสสินค้า	85371091
ข้อบังคับการควบคุมการส่งออก (ECCN)	5D002

แนวทางการติดตั้ง

การตัดแหล่งจ่ายไฟ: ตรวจสอบให้แน่ใจว่าได้ตัดและล็อกแหล่งจ่ายไฟทั้งหมดไปยังพื้นที่ติดตั้งแล้วก่อนเริ่มงานใดๆ
การติดตั้ง: ติดตั้ง Multi Panel เข้ากับช่องเจาะสำหรับติดตั้งที่กำหนดอย่างแน่นหนา ตรวจสอบให้แน่ใจว่ามีการซีลอย่างเหมาะสมเพื่อคงระดับการป้องกัน IP66 ตามที่ระบุ
การเชื่อมต่อแหล่งจ่ายไฟ: เชื่อมต่อแหล่งจ่ายไฟตามแผนผังไฟฟ้าของระบบ โดยตรวจสอบขั้วไฟฟ้าและข้อกำหนดแรงดันไฟฟ้าให้ถูกต้อง
การต่อลงดิน: จัดให้มีการเชื่อมต่อสายดินป้องกัน (PE) ที่เชื่อถือได้เข้ากับแชสซีของแผงควบคุม เพื่อความปลอดภัยและลดการรบกวนทางแม่เหล็กไฟฟ้า
การเดินสาย: เดินสายสื่อสารและสายไฟทั้งหมดให้ห่างจากแหล่งกำเนิดสัญญาณรบกวนทางไฟฟ้า ใช้สายเคเบิลแบบมีชีลด์สำหรับการสื่อสารตามคำแนะนำ
การกำหนดค่าซอฟต์แวร์: หลังจากติดตั้งทางกายภาพและเปิดเครื่องแล้ว ให้กำหนดค่า Multi Panel โดยใช้ ProTool Version V6.0+SP2 หรือสูงกว่า เพื่อโหลดโปรแกรมแอปพลิเคชัน
การทดสอบการทำงาน: ดำเนินการทดสอบการทำงานอย่างครอบคลุมเพื่อตรวจสอบการทำงานที่ถูกต้องของจอแสดงผล อินพุตแบบสัมผัส และการสื่อสารกับ PLC หรือระบบควบคุมที่เชื่อมต่อ

FAQ

ประเภทและขนาดจอแสดงผลของ 6AV6545-8DB10-0AA0 คืออะไร?

6AV6545-8DB10-0AA0 มาพร้อมจอแสดงผลสี TFT ขนาด 15 นิ้ว พร้อมฟังก์ชันสัมผัส

Multi Panel นี้ใช้ระบบปฏิบัติการอะไร?

อุปกรณ์นี้ทำงานบน Windows CE 3.0

แผงด้านหน้ามีระดับการป้องกันเท่าใด?

แผงด้านหน้ามีระดับการป้องกัน IP66 ซึ่งช่วยป้องกันฝุ่นและน้ำซึมเข้า

ต้องใช้ซอฟต์แวร์ใดในการกำหนดค่า 6AV6545-8DB10-0AA0?

การกำหนดค่าต้องใช้ ProTool Version V6.0+SP2 หรือสูงกว่า

HMI นี้เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรงหรือไม่?

ใช่ ด้วยแผงด้านหน้าสเตนเลสและการป้องกันระดับ IP66 จึงออกแบบมาสำหรับการใช้งานในอุตสาหกรรมที่มีความต้องการสูง
