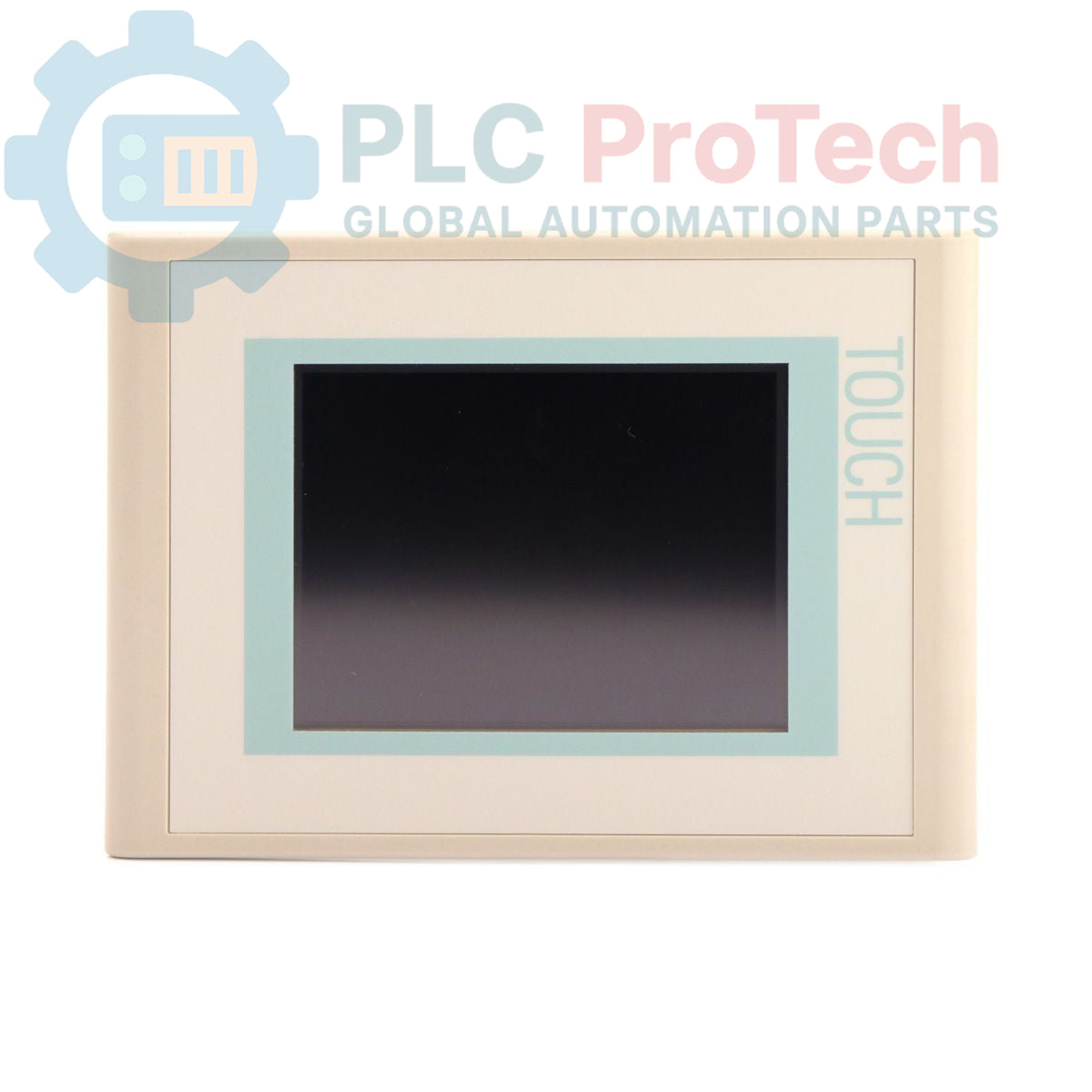

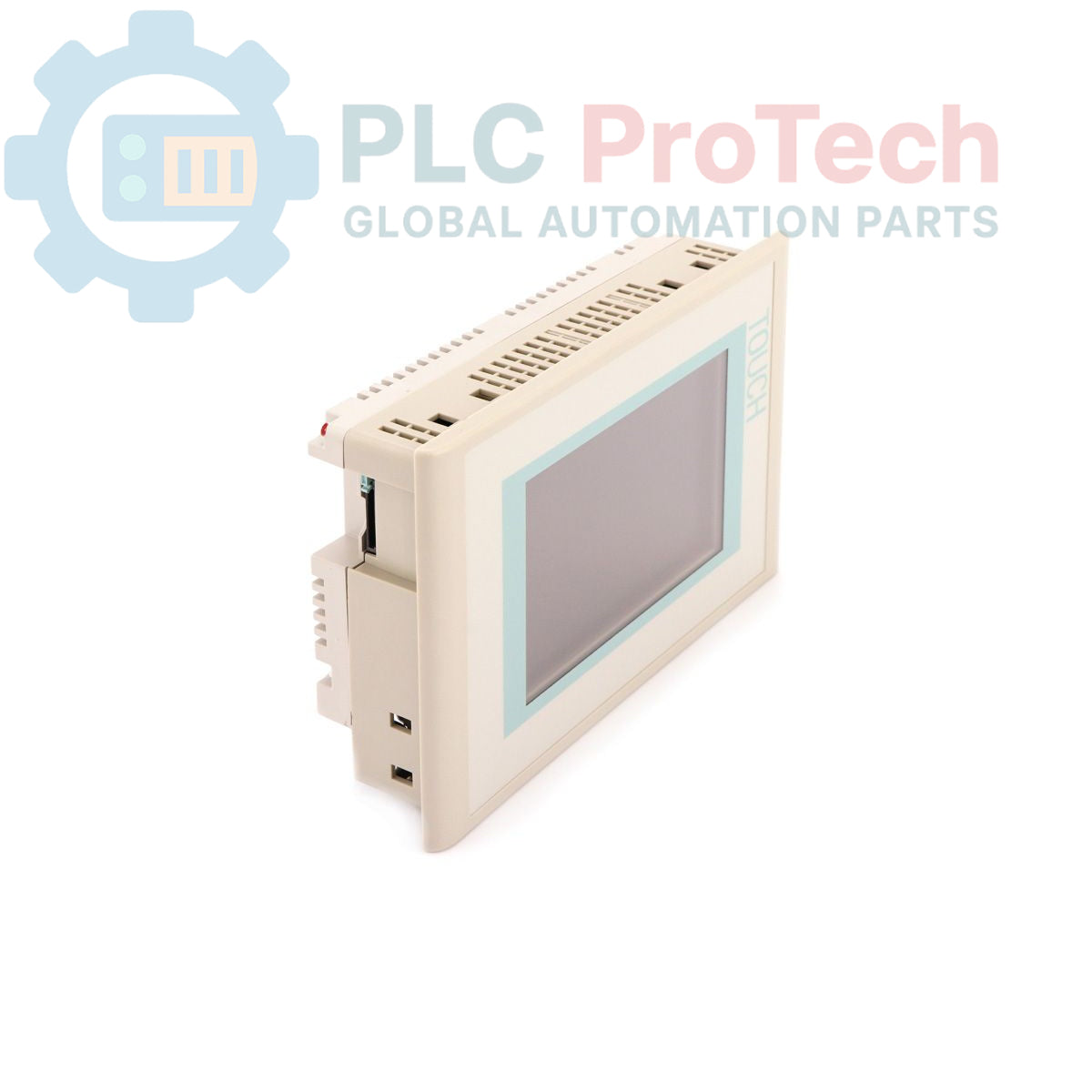

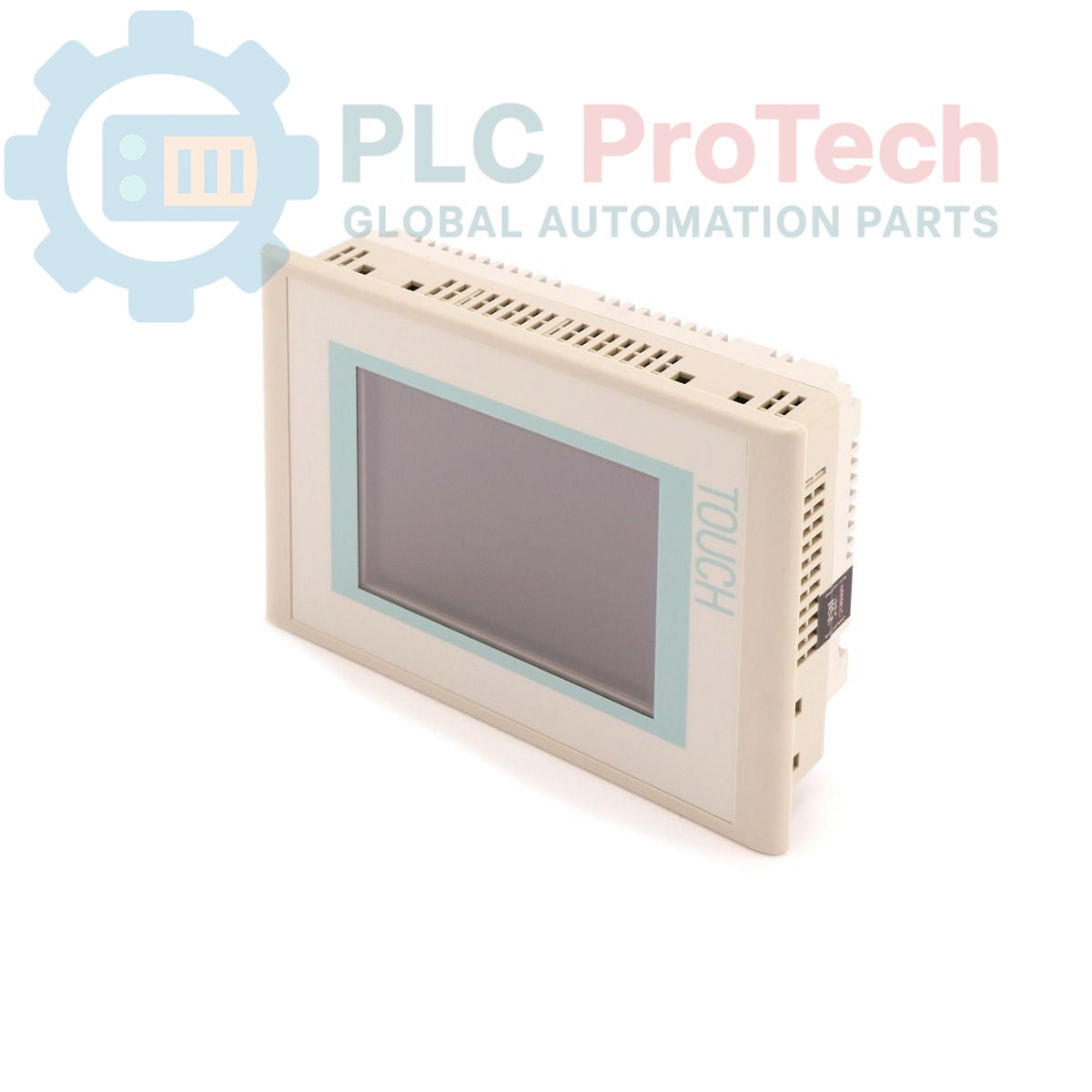

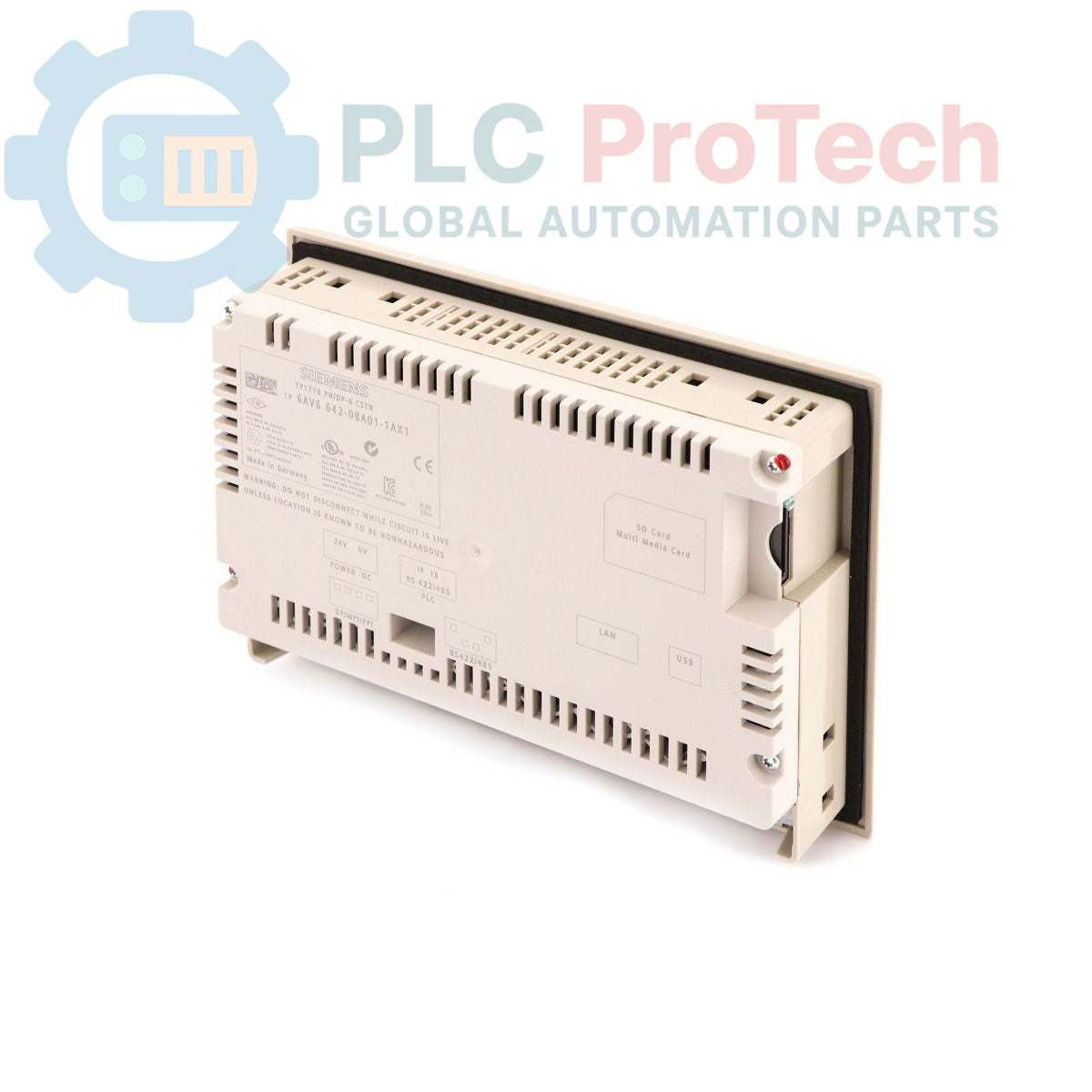

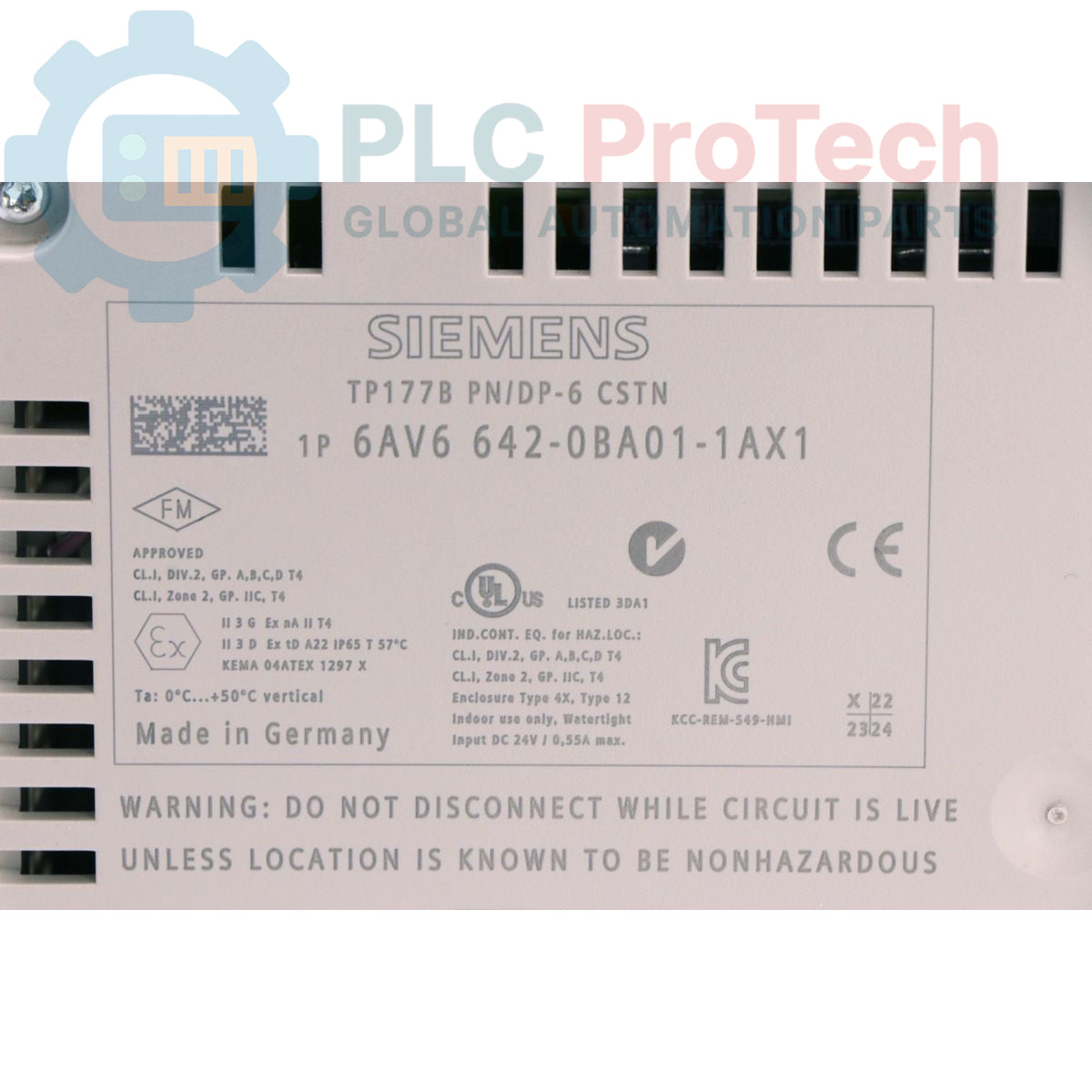

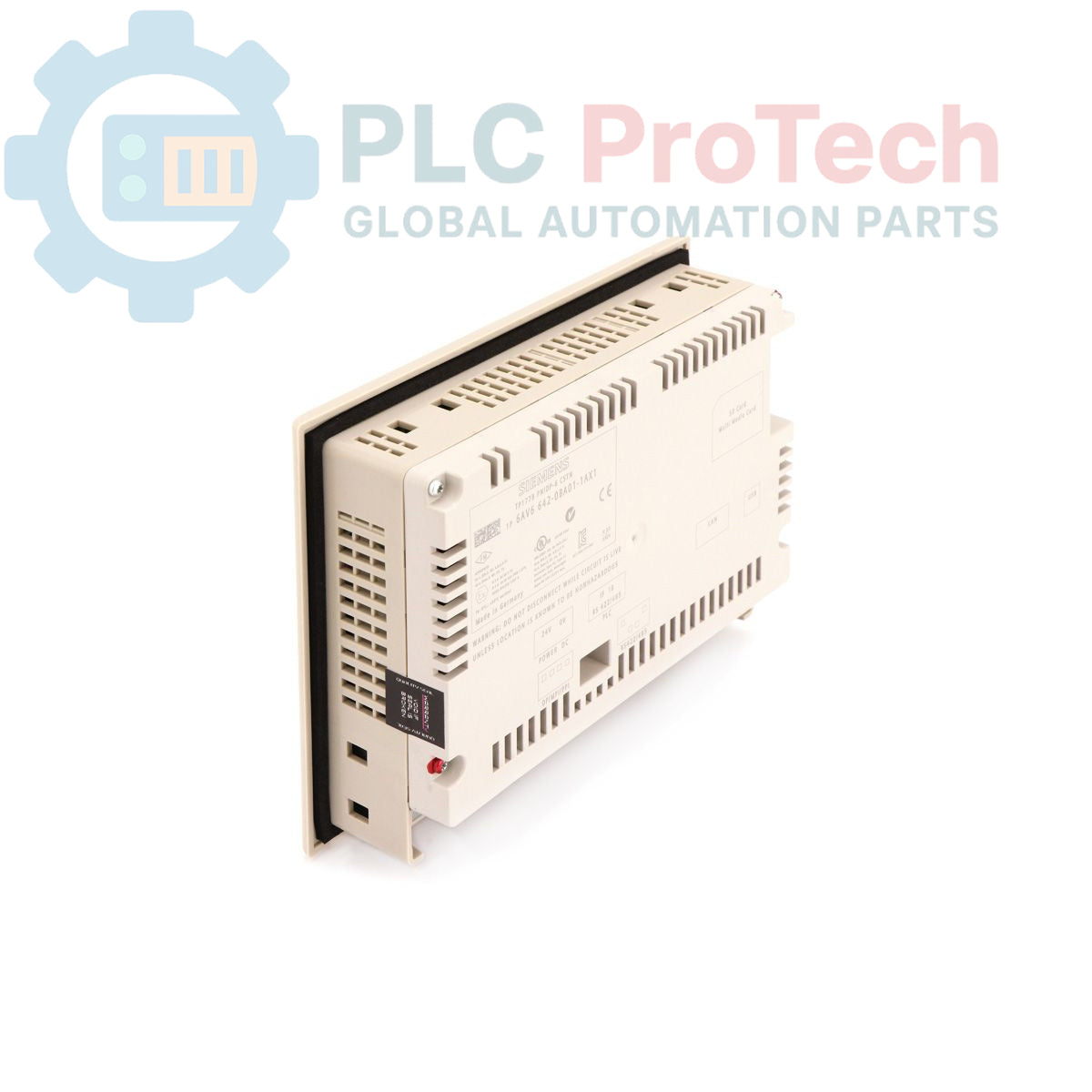

แผงสัมผัส Siemens 6AV6642-0BA01-1AX1 TP177B

SKU 6AV6642-0BA01-1AX1

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Siemens
Product No.: 6AV6642-0BA01-1AX1
Country of origin:เยอรมนี
Product Type: แผงหน้าจอสัมผัส
Barcode: 85371091
Payment: T/T, Western Union
Weight: 1120g
Dimensions: 25.40 ซม. x 19.50 ซม. x 8.90 ซม.
Shipping port: Xiamen
Warranty: 12 months

6AV6642-0BA01-1AX1 คือแผงสัมผัส SIMATIC TP177B ที่ออกแบบมาสำหรับงาน HMI (ส่วนติดต่อระหว่างมนุษย์กับเครื่องจักร) ที่ต้องการความทนทานในระบบอัตโนมัติทางอุตสาหกรรม แผงนี้มาพร้อมจอสี STN ขนาด 5.7 นิ้ว ความละเอียด 256 สี ช่วยให้แสดงผลการวินิจฉัยเครื่องจักรและการตรวจสอบกระบวนการได้อย่างชัดเจน รองรับอินเทอร์เฟซการสื่อสารที่หลากหลาย ได้แก่ MPI/PROFIBUS-DP, RS485/RS422, USB และพอร์ต Ethernet 10/100 จึงมีความยืดหยุ่นสูงสำหรับการเชื่อมต่อเครือข่าย สามารถกำหนดค่าได้ด้วย WinCC flexible 2005 และมีช่องสำหรับการ์ด MM เพื่อจัดเก็บข้อมูลและถ่ายโอนโปรเจกต์ได้อย่างสะดวก

คุณสมบัติ

จอแสดงผล: จอสี STN ขนาด 5.7 นิ้ว (ความละเอียด 320 x 240)

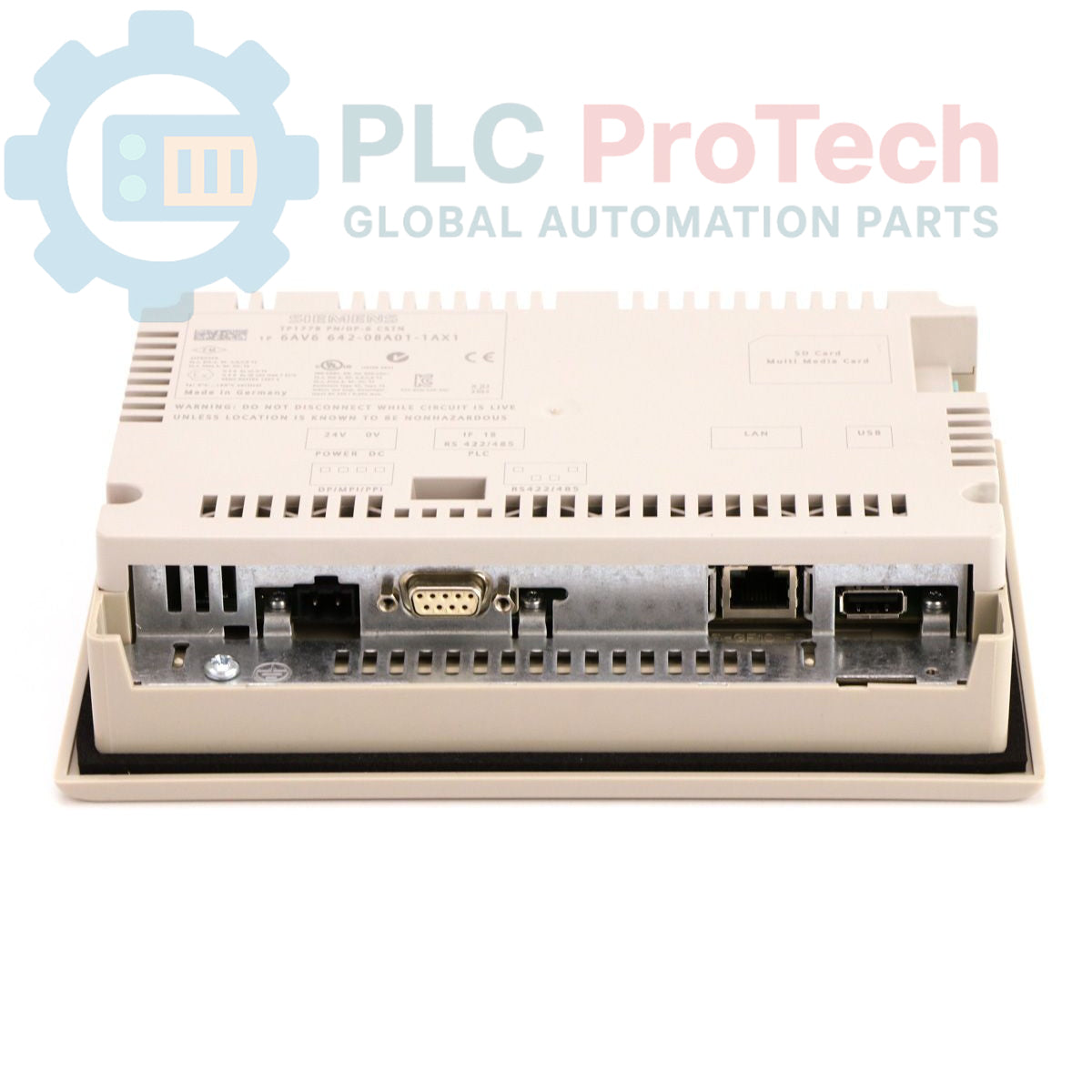

การเชื่อมต่อ: อินเทอร์เฟซ MPI/PROFIBUS-DP, Ethernet 10/100, RS485/RS422 และ USB
การจัดเก็บข้อมูล: ช่องสำหรับการ์ด MM
การกำหนดค่า: ใช้งานร่วมกับ WinCC flexible 2005
แรงดันไฟเลี้ยง: 24V DC
สถานะ: ยุติการผลิต

การใช้งาน

ควบคุมและตรวจสอบเครื่องจักรในสายการผลิต
แสดงภาพกระบวนการสำหรับระบบอัตโนมัติขนาดเล็กถึงขนาดกลาง
ผสานรวมเข้ากับสถาปัตยกรรมเครือข่าย PROFINET หรือ PROFIBUS
ใช้ทดแทน HMI สำหรับระบบรุ่นเก่า
บันทึกข้อมูลและจัดการสูตรการผลิตในสภาพแวดล้อมอุตสาหกรรม

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
แบรนด์	Siemens
รุ่น	6AV6642-0BA01-1AX1
เส้นทแยงมุมหน้าจอ	5.7"
ประเภทจอแสดงผล	STN สี
ความละเอียด	320 x 240 พิกเซล
หน่วยความจำ	2048 kbyte
อินเทอร์เฟซ	MPI/DP, Ethernet, RS485/422, USB, เครื่องพิมพ์
แหล่งจ่ายไฟ	24V DC
ขนาด	25.40 x 19.50 x 8.90 cm
น้ำหนัก	1.12 kg
สถานะผลิตภัณฑ์	ยุติการผลิต

แนวทางการติดตั้ง

การติดตั้ง: ติดตั้งแผงลงในช่องเจาะบนประตูตู้ควบคุมหรือคอนโซล ใช้ซีลที่ให้มาเพื่อคงระดับการป้องกัน IP ที่จำเป็นสำหรับแผงด้านหน้า
แหล่งจ่ายไฟ: เชื่อมต่อกับแหล่งจ่ายไฟ SELV 24V DC ที่มีการควบคุมแรงดันให้คงที่ ตรวจสอบขั้วไฟให้ถูกต้องเพื่อป้องกันความเสียหายภายใน
การเดินสายสื่อสาร: ใช้สายแบบมีชีลด์สำหรับการเชื่อมต่อ PROFIBUS และ RS485 ตรวจสอบให้แน่ใจว่าชีลด์ของสายต่อกราวด์เข้ากับจุดต่อลงดินเพื่อการทำงานของตู้ไฟอย่างถูกต้อง เพื่อลดสัญญาณรบกวน
เครือข่าย: สำหรับการเชื่อมต่อ Ethernet ให้ใช้สายแพตช์ RJ45 มาตรฐานสำหรับงานอุตสาหกรรม หากแผงเป็นส่วนหนึ่งของเครือข่าย PROFINET ให้ตรวจสอบว่ากำหนดโทโพโลยีอย่างถูกต้องในซอฟต์แวร์ HMI
การบำรุงรักษา: หลีกเลี่ยงการทำความสะอาดหน้าจอสัมผัสด้วยวัสดุขัดถูหรือสารเคมีรุนแรง แนะนำให้ใช้ผ้านุ่มชุบน้ำหมาด ๆ เพื่อรักษาความไวต่อการสัมผัสและความคมชัดของจอแสดงผล

FAQ

ต้องใช้ซอฟต์แวร์ใดในการกำหนดค่า TP177B

แผงควบคุมนี้สามารถกำหนดค่าได้โดยใช้ซอฟต์แวร์วิศวกรรม Siemens WinCC flexible 2005

แผงควบคุมนี้รองรับการสื่อสารผ่าน Ethernet หรือไม่

ใช่ แผงควบคุมนี้มีอินเทอร์เฟซ Ethernet 10/100 ช่วยให้เชื่อมต่อกับเครือข่ายและถ่ายโอนโปรเจกต์จากระยะไกลได้

ฉันสามารถใช้การ์ดหน่วยความจำมาตรฐานกับแผงควบคุมนี้ได้หรือไม่

แผงควบคุมนี้มีช่องเฉพาะสำหรับการ์ด MM (Multi-Media Card) เพื่อสำรองข้อมูลโปรเจกต์และจัดเก็บข้อมูล

ฉันควรพิจารณาอะไรเกี่ยวกับสถานะ 'ยุติการผลิต'

เนื่องจากแผงควบคุมนี้อยู่ในระยะยุติการผลิต เราขอแนะนำให้ตรวจสอบความพร้อมใช้งานสำหรับความต้องการด้านการบำรุงรักษาในปัจจุบัน และหารือเกี่ยวกับแนวทางการย้ายไปใช้ซีรีส์ Comfort Panel สำหรับการอัปเกรดในอนาคต
