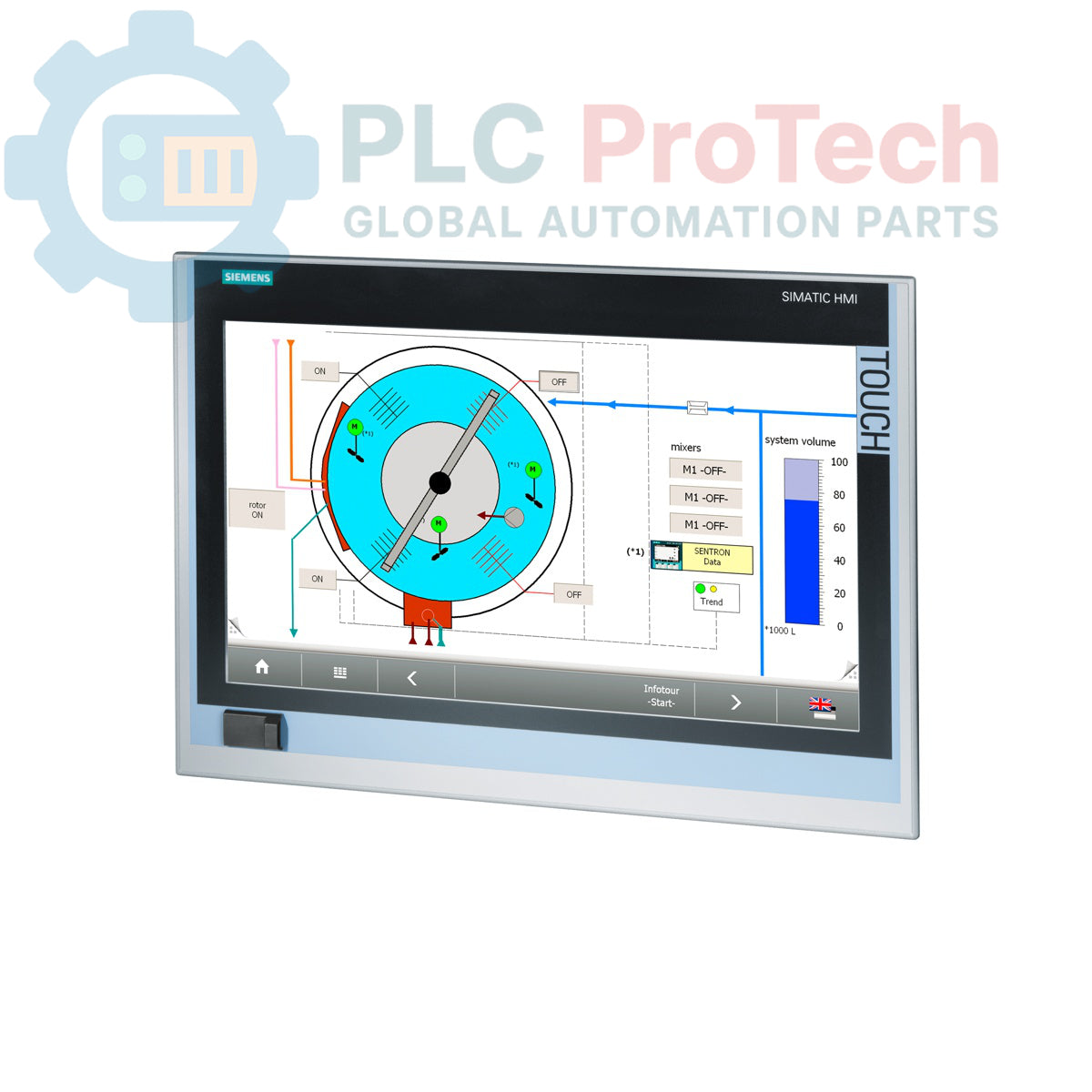

Siemens 6AV7882-0EA10-1BA0 คือ Nanopanel PC รุ่น SIMATIC IPC277E ประสิทธิภาพสูงที่ออกแบบมาสำหรับงานควบคุมและแสดงภาพในอุตสาหกรรมที่ต้องการประสิทธิภาพสูง เครื่องนี้มาพร้อมจอแสดงผล Touch TFT ขนาด 19 นิ้ว ขับเคลื่อนด้วยโปรเซสเซอร์ Intel Celeron N2807 ประสิทธิภาพสูง และติดตั้งRAM ขนาด 2 GB และSSD ขนาด 80 GB สำหรับการจัดเก็บข้อมูลอุตสาหกรรมที่เชื่อถือได้
ออกแบบมาเพื่อใช้งานอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรพื้นฐานได้อย่างราบรื่น โดยทำงานด้วยแหล่งจ่ายไฟ DC 24 V และติดตั้งสภาพแวดล้อมระบบปฏิบัติการ Windows Embedded Standard 7E SP1 (32 บิต, ภาษาอังกฤษ) ที่มีเสถียรภาพไว้ล่วงหน้า พอร์ต Gigabit Ethernet แบบคู่ อินเทอร์เฟซ USB สำหรับการขยายหลายพอร์ต DisplayPort และอินเทอร์เฟซอนุกรมเฉพาะ ช่วยให้รองรับการเชื่อมต่อเครือข่ายได้อย่างยืดหยุ่น โปรดทราบว่ารุ่นนี้เป็นผลิตภัณฑ์ที่อยู่ในระยะยุติการผลิต และจัดจำหน่ายแบบเครื่องเปล่าโดยไม่มีซอฟต์แวร์ SIMATIC เพิ่มเติม
| หมวดหมู่ | รายละเอียดข้อมูลจำเพาะทางเทคนิค |
|---|---|
| ข้อมูลทั่วไป |
ผู้ผลิต: Siemens หมายเลขชิ้นส่วน: 6AV7882-0EA10-1BA0 ซีรีส์: SIMATIC IPC277E ประเภทผลิตภัณฑ์: Nanopanel PC สถานะวงจรผลิตภัณฑ์: ยุติการผลิต |
| การประมวลผลและหน่วยความจำ |
CPU: Intel Celeron N2807 (2 คอร์ / 2 เธรด) RAM: 2 GB มาตรฐาน |
| สื่อจัดเก็บข้อมูล |
พื้นที่จัดเก็บภายใน: โซลิดสเตตไดรฟ์ (SSD) ขนาด 80 GB สล็อตขยาย: 1x สล็อต CFast |
| หน้าจอแสดงผล |
ประเภท: จอภาพ TFT แบบสัมผัสสำหรับงานอุตสาหกรรม ขนาด: 19 นิ้ว |
| อินเทอร์เฟซฮาร์ดแวร์ |
Ethernet: พอร์ต RJ45 ความเร็ว 10/100/1000 Mbps จำนวน 2 พอร์ต USB: 1x USB 3.0, 3x USB 2.0, 1x USB ที่เข้าถึงได้จากด้านหน้า เอาต์พุตวิดีโอ: 1x DisplayPort การสื่อสารอนุกรม: 1x พอร์ต COM 1 |
| สภาพแวดล้อมซอฟต์แวร์ |
ระบบปฏิบัติการ: Windows Embedded Standard 7E SP1 (ภาษาอังกฤษ, 32 บิต) ซอฟต์แวร์ที่รวมมา: ไม่มีซอฟต์แวร์รวมมา |
| ข้อมูลจำเพาะทางไฟฟ้า | อินพุตแหล่งจ่ายไฟ: 24 V DC ค่าปกติ |
| โลจิสติกส์และน้ำหนัก |
น้ำหนักจัดส่ง: 5.40 กก. รหัสสินค้า: 85371098 ECCN: 5A992 ประเทศต้นกำเนิด (โดยประมาณ): เยอรมนี ขนาดบรรจุภัณฑ์ (คำนวณ): 30.5 x 26.5 x 21.0 ซม. |
| ขั้นตอนการปฏิบัติงาน | การดำเนินการติดตั้งที่จำเป็นและข้อกำหนดด้านความปลอดภัย |
|---|---|
| คำเตือนด้านความปลอดภัย | คำเตือนสำคัญ: อันตรายจากไฟฟ้าช็อต การติดตั้ง การเดินสาย และการบำรุงรักษาต้องดำเนินการโดยบุคลากรที่มีคุณสมบัติเหมาะสมเท่านั้น ให้ตัดและล็อกเอาต์แหล่งจ่ายไฟทั้งหมดก่อนเข้าถึงขั้วต่อหรือปฏิบัติงาน การไม่ปฏิบัติตามอาจส่งผลให้ได้รับบาดเจ็บสาหัสหรือเสียชีวิต |
| ขั้นตอนที่ 1: การแยกแหล่งจ่ายไฟ | ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟหลัก 24 V DC ถูกตัดไฟ แยกออกจากระบบ และล็อกเอาต์อย่างปลอดภัยโดยสมบูรณ์ก่อนเริ่มการติดตั้งทางกล |
| ขั้นตอนที่ 2: การติดตั้ง | ยึด Nanopanel PC เข้ากับช่องเจาะที่กำหนดไว้บนประตูตู้ควบคุมหรือแผงเครื่องมือให้แน่นหนา โดยตรวจสอบให้มีพื้นที่ระบายอากาศรอบครีบระบายความร้อนด้านหลังแชสซีอย่างเพียงพอและไม่มีสิ่งกีดขวาง |
| ขั้นตอนที่ 3: การเดินสายไฟ | เชื่อมต่อสายจ่ายไฟขาเข้า 24 V DC เข้ากับขั้วต่อที่ตรงกันบนปลั๊กเทอร์มินัลบล็อกแบบถอดได้ของ Panel PC โดยตรวจสอบเครื่องหมายขั้วไฟฟ้าให้ถูกต้องอย่างเคร่งครัด |
| ขั้นตอนที่ 4: การต่อลงดิน | ต่อสายดินแชสซีเพื่อการทำงานแบบอิมพีแดนซ์ต่ำโดยเฉพาะ จากสกรูทองแดงสำหรับต่อสายดินของ Panel PC โดยตรงไปยังบัสบาร์สายดินของตู้ควบคุมอุปกรณ์หลัก |
| ขั้นตอนที่ 5: อินเทอร์เฟซ I/O | เสียบเครือข่าย Ethernet อุปกรณ์ต่อพ่วง USB จอภาพ DisplayPort และสายสื่อสารอนุกรมที่เหมาะสมให้แน่นหนา ตามสถาปัตยกรรมของแอปพลิเคชันระบบอัตโนมัติ |
| ขั้นตอนที่ 6: การทดสอบเดินระบบ | ตรวจสอบจุดต่อสายทั้งหมดเป็นครั้งสุดท้าย เมื่อยืนยันเรียบร้อยแล้ว ให้เคลียร์พื้นที่ภายในตู้ จ่ายไฟเข้ามาใหม่ที่สายไฟขาเข้า และยืนยันว่า Panel PC สามารถบูตเข้าสู่สภาพแวดล้อมของระบบปฏิบัติการได้สำเร็จ |
