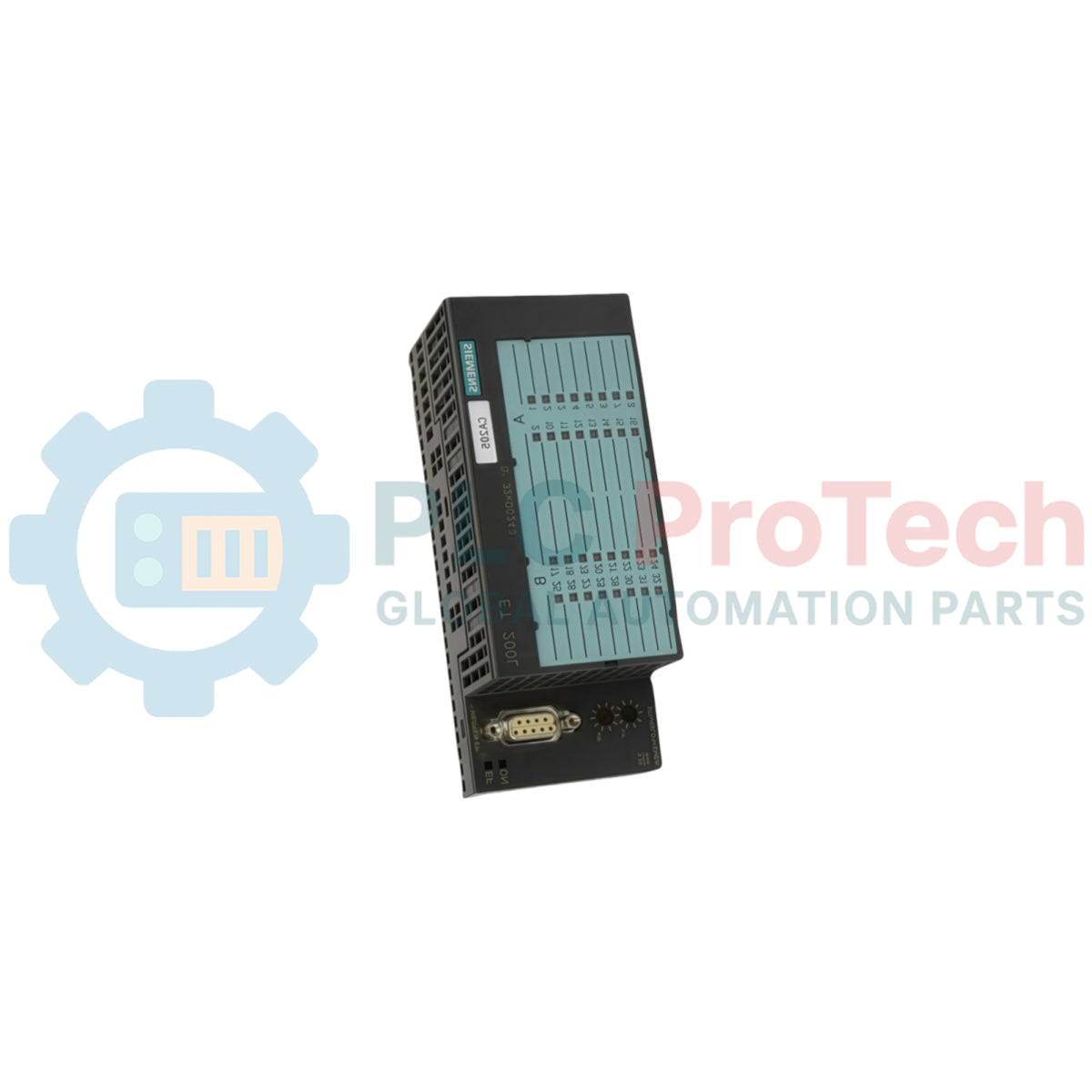

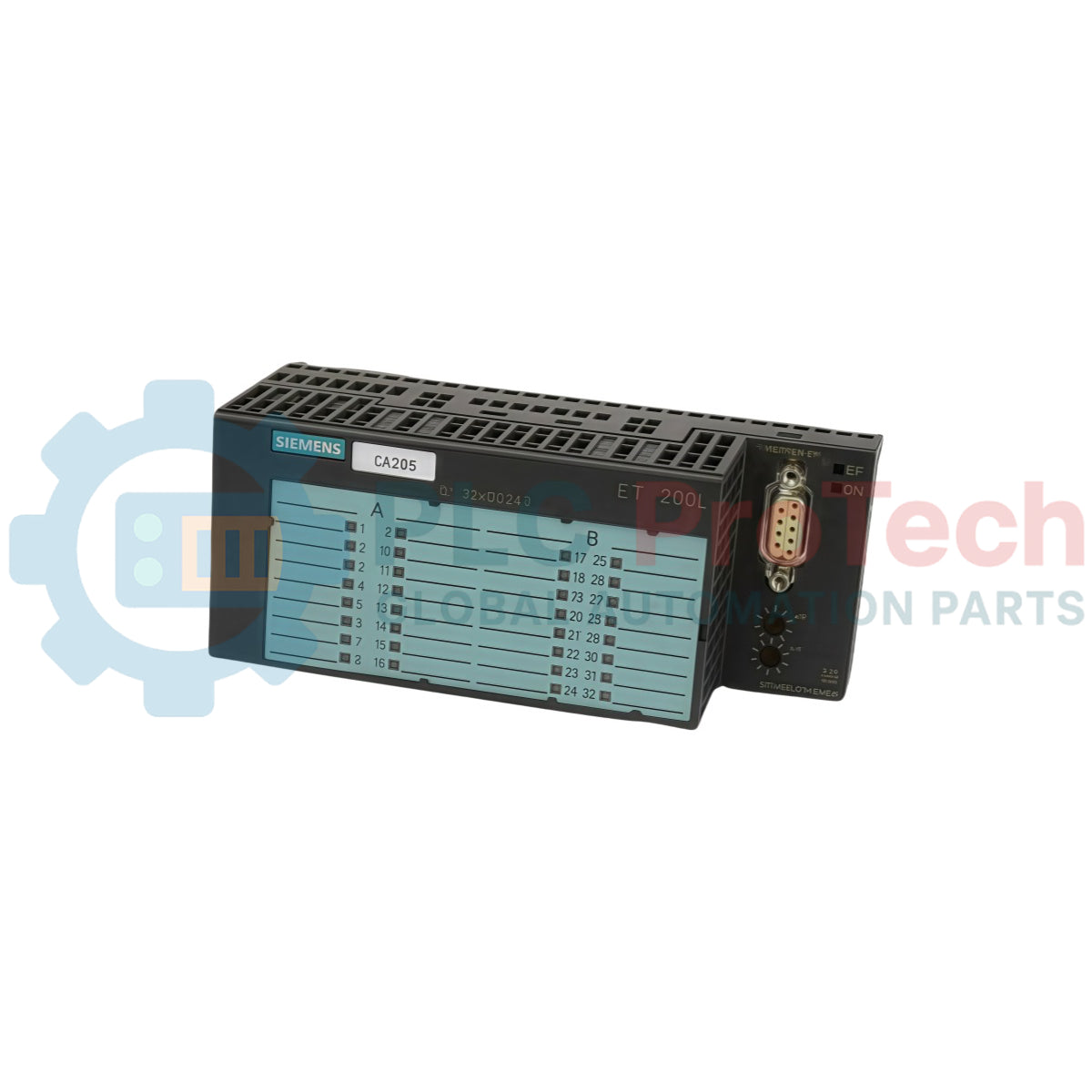

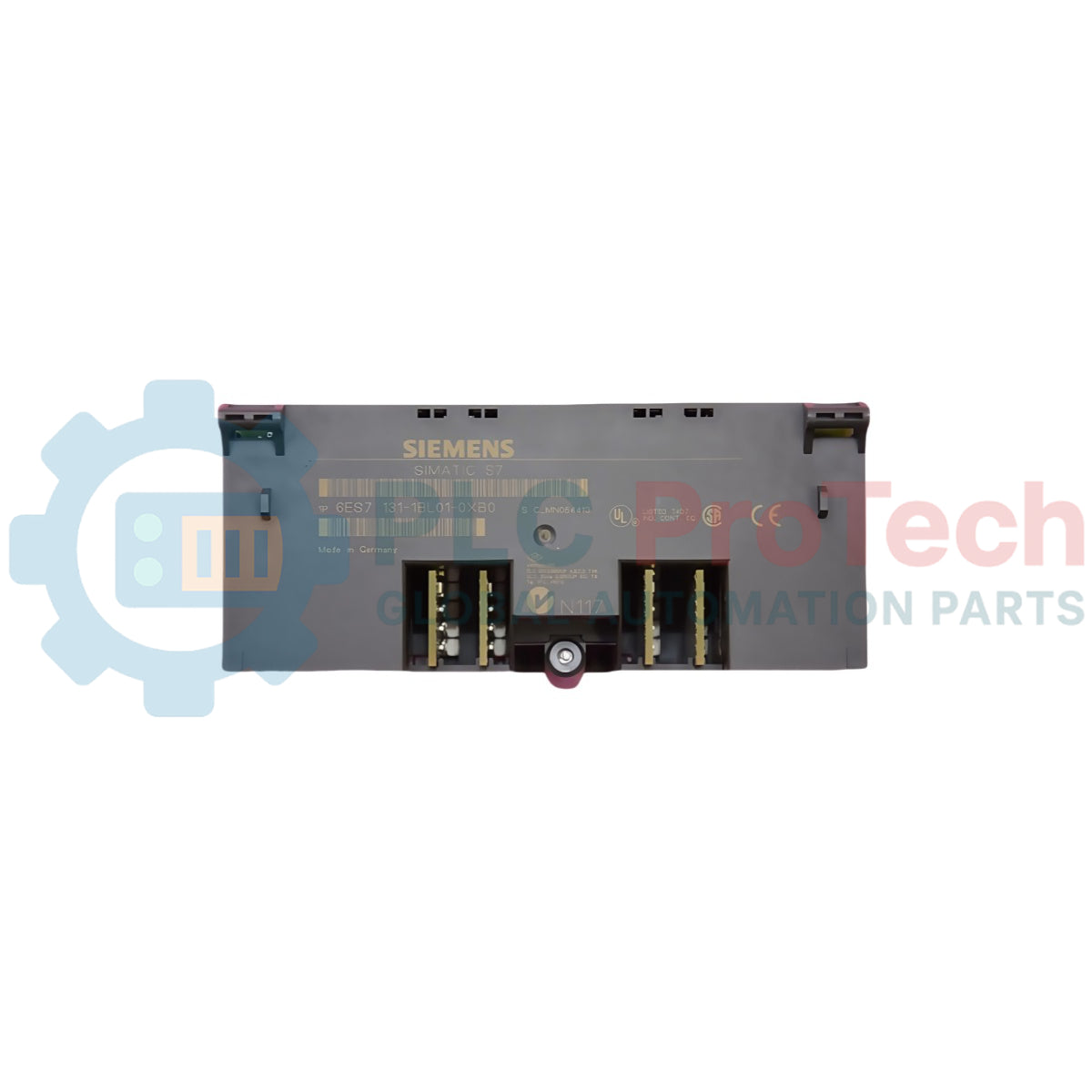

โมดูลอินพุตดิจิทัล Siemens 6ES7131-1BL01-0XB0 SIMATIC ET 200S

คำอธิบาย

6ES7131-1BL01-0XB0 ของ Siemens เป็นโมดูลอินพุตดิจิทัลประสิทธิภาพสูงแบบ 16 ช่องสัญญาณ ซึ่งออกแบบมาเพื่อการผสานรวมอย่างราบรื่นกับระบบ I/O แบบกระจาย SIMATIC ET 200S โมดูลนี้ทำงานที่ 24V DC และรับสัญญาณได้อย่างน่าเชื่อถือด้วยเวลาตอบสนองที่รวดเร็วถึง 0.5ms จึงเหมาะสำหรับงานระบบอัตโนมัติที่ต้องการความแม่นยำด้านเวลา รองรับการกำหนดค่าอินพุตทั้งแบบ sink และ source ผ่านขั้วต่อแบบสกรู จึงยืดหยุ่นสำหรับการติดตั้งในอุตสาหกรรมที่หลากหลาย

โมดูล 6ES7131-1BL01-0XB0 มีไฟ LED แสดงสถานะแยกสำหรับแต่ละช่องสัญญาณ ช่วยให้ตรวจวินิจฉัยและแก้ไขปัญหาได้อย่างรวดเร็ว การออกแบบที่ทนทานช่วยให้ทำงานได้อย่างเสถียรในสภาพแวดล้อมอุตสาหกรรม โดยเป็นไปตามมาตรฐานการป้องกัน IP20 พร้อมใช้พื้นที่ในตู้ควบคุมอย่างมีประสิทธิภาพ ออกแบบมาเพื่อการผสานรวมกับเครือข่าย PROFIBUS DP ได้ง่าย รองรับการใช้งานแบบเสียบแล้วใช้ได้ทันที พร้อมส่วนประกอบคุณภาพสูงเพื่อความน่าเชื่อถือในระยะยาวและลดการบำรุงรักษา

คุณสมบัติ

• โมดูลอินพุตดิจิทัล 16 ช่องสัญญาณ
• แรงดันไฟฟ้าขณะทำงาน 24V DC
• เวลาตอบสนอง 0.5ms เพื่อการรับสัญญาณที่รวดเร็ว
• มีไฟ LED แสดงสถานะแยกสำหรับแต่ละช่องสัญญาณ
• รองรับการกำหนดค่าอินพุตทั้งแบบ sink และ source
• ติดตั้งขั้วต่อแบบสกรูเพื่อการเดินสายที่แน่นหนา
• มาตรฐานการป้องกัน IP20
• ออกแบบมาเพื่อการผสานรวมกับระบบ SIMATIC ET 200S
• รองรับการทำงานร่วมกับเครือข่าย PROFIBUS DP
• การออกแบบอุตสาหกรรมที่กะทัดรัดและทนทาน

การใช้งาน

• ระบบการผลิตที่ต้องการการประมวลผลสัญญาณอินพุตอย่างแม่นยำ
• สายการบรรจุภัณฑ์และเครื่องจักร
• ระบบขนถ่ายวัสดุและโลจิสติกส์
• งานระบบอัตโนมัติในอุตสาหกรรมทั่วไปที่ใช้ระบบ I/O แบบกระจาย
• การติดตั้งในตู้ควบคุมที่ให้ความสำคัญกับการใช้พื้นที่อย่างมีประสิทธิภาพ

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

1. ตัดไฟระบบ: ก่อนการติดตั้ง ตรวจสอบให้แน่ใจว่าระบบทั้งหมดและแหล่งจ่ายไฟถูกตัดไฟแล้ว เพื่อป้องกันไฟฟ้าช็อตหรือความเสียหายต่ออุปกรณ์
2. การติดตั้ง: ติดตั้งโมดูลเข้ากับโมดูลขั้วต่อ SIMATIC ET 200S หรือรางติดตั้งที่กำหนดภายในตู้ควบคุม ตรวจสอบให้แน่ใจว่าโมดูลถูกล็อกเข้าที่อย่างแน่นหนา
3. การเดินสาย: เชื่อมต่อสัญญาณอินพุตเข้ากับขั้วต่อแบบสกรู ใส่ใจขั้วไฟฟ้าสำหรับอินพุต 24V DC เป็นพิเศษ และตรวจสอบให้แน่ใจว่าการกำหนดค่าแบบซิงก์หรือซอร์สถูกต้องตามข้อกำหนดการใช้งานของคุณ
4. การต่อลงดินและการชีลด์: ต่อลงดินโมดูลอย่างถูกต้อง และตรวจสอบให้แน่ใจว่าสายเคเบิลที่มีชีลด์ได้รับการเข้าหัวอย่างถูกต้อง เพื่อรักษาความสมบูรณ์ของสัญญาณและลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า
5. การจัดการสายเคเบิล: เดินสายเคเบิลให้เป็นระเบียบและยึดให้แน่นหนา เพื่อป้องกันแรงดึงที่ขั้วต่อและรักษาการไหลเวียนของอากาศที่เพียงพอสำหรับการระบายความร้อน
6. การจ่ายไฟ: หลังจากตรวจสอบการเชื่อมต่อทั้งหมดแล้ว ให้จ่ายไฟกลับเข้าสู่ระบบ สังเกตไฟ LED แสดงสถานะแต่ละดวงของแต่ละช่องสัญญาณเพื่อยืนยันการทำงานที่ถูกต้องและการมีสัญญาณ
7. ข้อควรพิจารณาด้านสิ่งแวดล้อม: ตรวจสอบให้แน่ใจว่าติดตั้งโมดูลในสภาพแวดล้อมที่เป็นไปตามมาตรฐานการป้องกัน IP20 ที่ระบุ และปราศจากฝุ่น ความชื้น หรือสารกัดกร่อนที่มากเกินไป

การปฏิบัติตามข้อกำหนดและการรับรอง

• การป้องกัน IP20: เป็นไปตามมาตรฐานการป้องกันการแทรกผ่านระดับ IP20 ซึ่งหมายถึงการป้องกันวัตถุของแข็งที่มีขนาดใหญ่กว่า 12.5 มม. และไม่มีการป้องกันของเหลว
