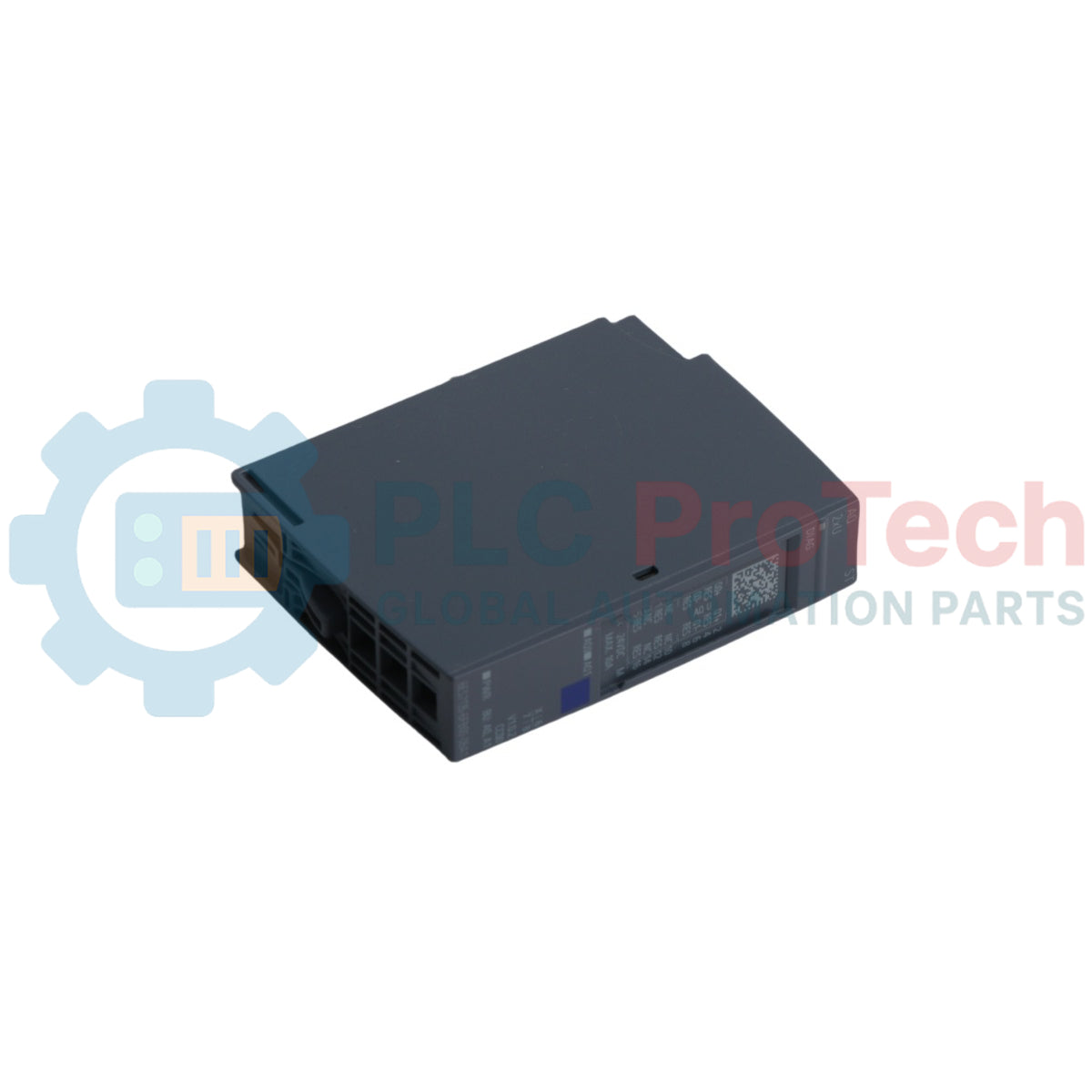

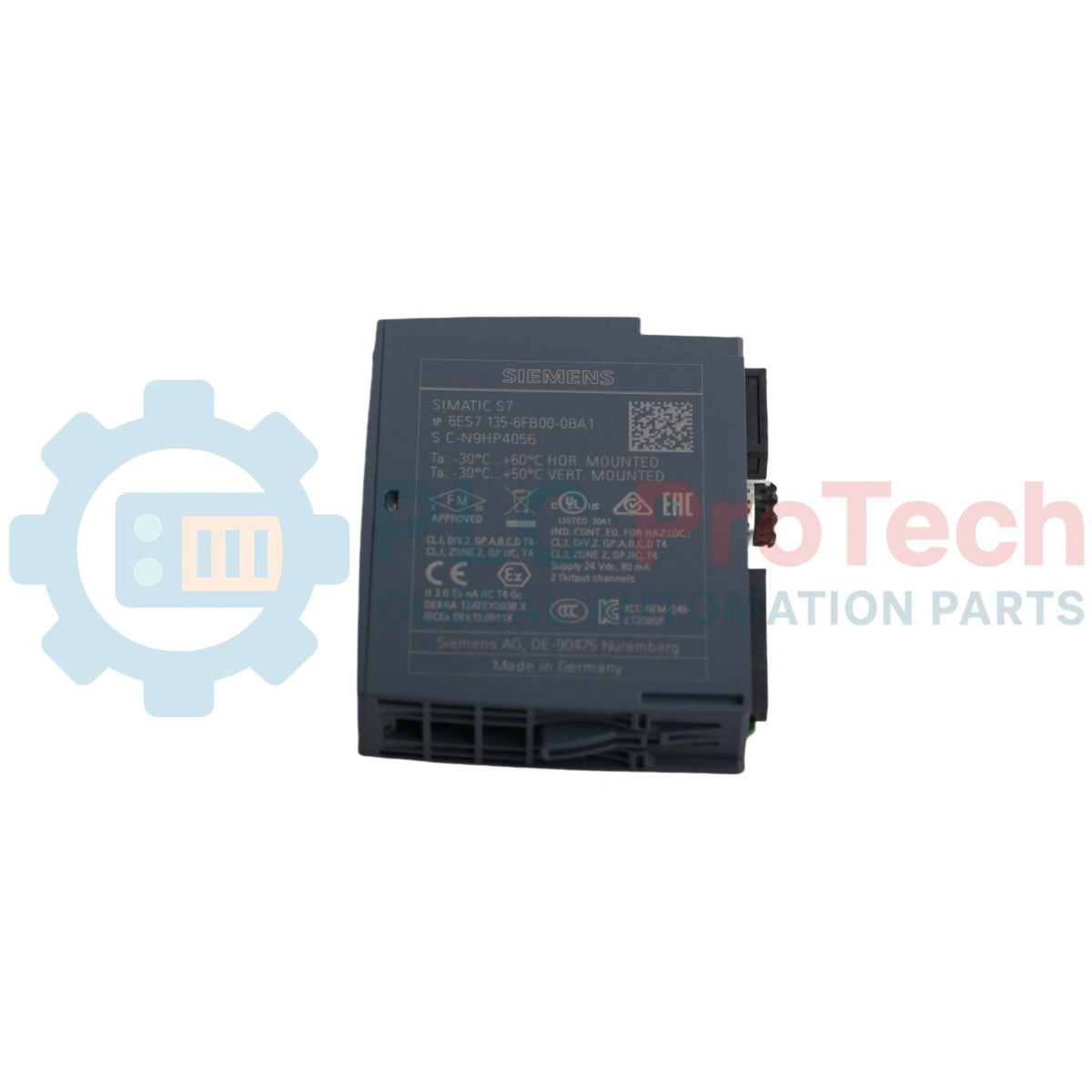

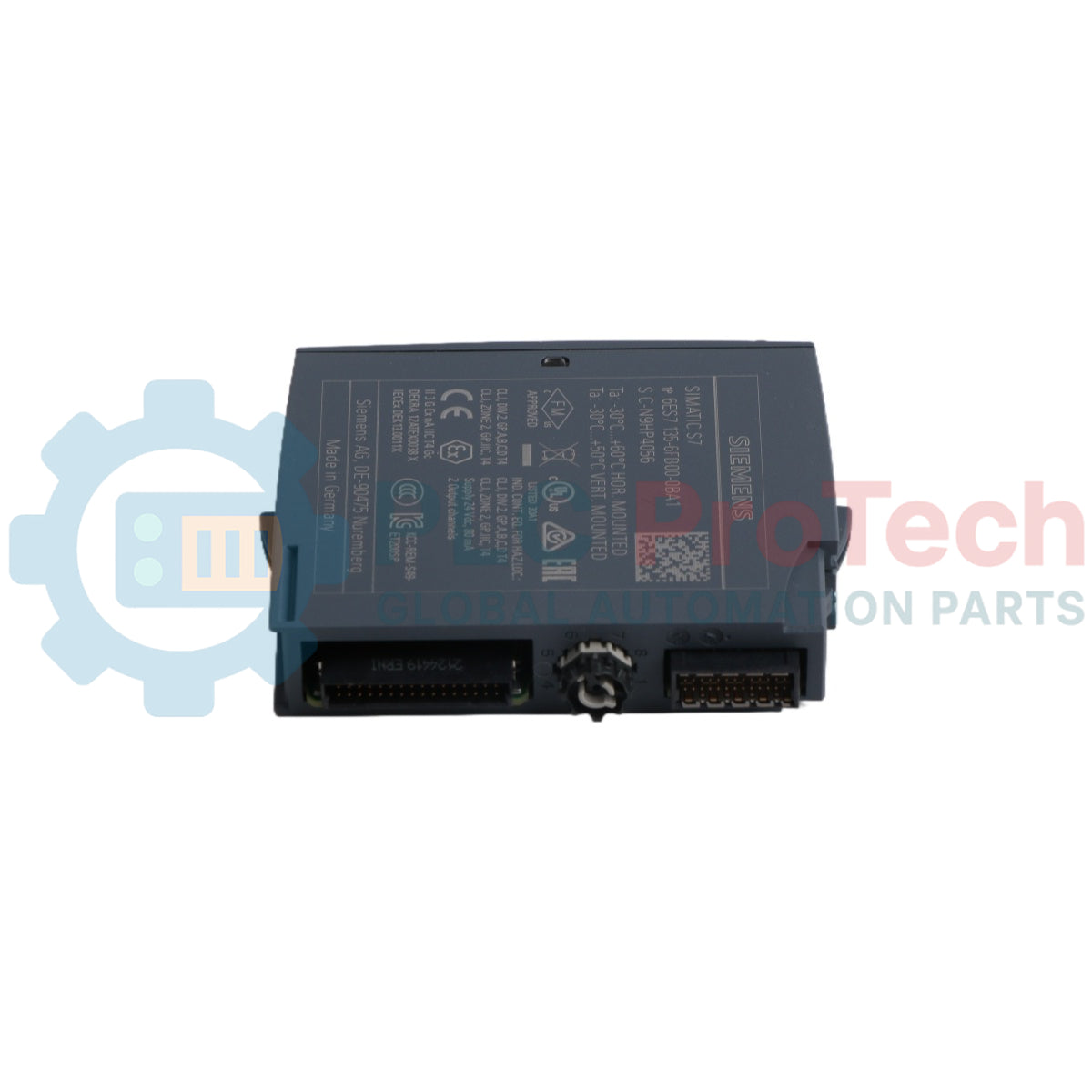

Siemens 6ES7135-4FB00-0AB0 โมดูลเอาต์พุตแอนะล็อก SIMATIC ET 200S

คำอธิบาย

Siemens 6ES7135-4FB00-0AB0 คือโมดูลเอาต์พุตแอนะล็อกประสิทธิภาพสูงที่ออกแบบมาเพื่อผสานรวมเข้ากับระบบ I/O แบบกระจาย SIMATIC ET 200S โมดูลนี้มีสองช่องสัญญาณสำหรับเอาต์พุตแรงดันไฟฟ้าในรูปแบบกะทัดรัดพิเศษที่มีความกว้างเพียง 15 มม. ให้ความแม่นยำของสัญญาณเป็นเลิศด้วยช่วงเอาต์พุต ±10V ที่ความละเอียด 13 บิตพร้อมบิตเครื่องหมาย และช่วงเอาต์พุต 1-5V ที่ความละเอียด 12 บิต จึงเหมาะสำหรับการใช้งานควบคุมกระบวนการที่ต้องการประสิทธิภาพสูง โมดูล 6ES7135-4FB00-0AB0 ตอบสนองได้รวดเร็วด้วยเวลาไซเคิลน้อยกว่า 1 มิลลิวินาที ช่วยให้ควบคุมได้ทันท่วงทีในสถานการณ์ระบบอัตโนมัติที่มีความสำคัญ

โมดูลเอาต์พุตแอนะล็อกของ Siemens นี้ได้รับการออกแบบมาเพื่อความน่าเชื่อถือในงานอุตสาหกรรม พร้อมระบบวินิจฉัยที่ครอบคลุม รวมถึงไฟ LED แสดงความผิดปกติของกลุ่ม (SF) สำหรับตรวจสอบสถานะได้อย่างรวดเร็ว การออกแบบที่แข็งแกร่งช่วยให้ทำงานได้อย่างเสถียรในสภาพแวดล้อมที่รุนแรง โดยมีการแยกทางไฟฟ้าระหว่างช่องสัญญาณและบัสแบ็กเพลน เอาต์พุตความละเอียดสูงของโมดูลนี้เหมาะอย่างยิ่งสำหรับการควบคุมเซอร์โวไดรฟ์ ระบบกำหนดตำแหน่ง และอุปกรณ์แอนะล็อกความแม่นยำสูงอื่น ๆ ที่ต้องการสัญญาณแรงดันไฟฟ้าที่แม่นยำ ในฐานะส่วนประกอบของระบบ SIMATIC DP โมดูล 6ES7135-4FB00-0AB0 จึงผสานรวมกับเครือข่าย PROFIBUS ได้อย่างไร้รอยต่อสำหรับสถาปัตยกรรมการควบคุมแบบกระจาย

คุณสมบัติ

• เอาต์พุตแรงดันไฟฟ้าแบบสองช่องสัญญาณ
• รูปแบบกะทัดรัดพิเศษ ความกว้าง 15 มม.
• ช่วงเอาต์พุต ±10V ที่ความละเอียด 13 บิตพร้อมบิตเครื่องหมาย
• ช่วงเอาต์พุต 1-5V ที่ความละเอียด 12 บิต
• เวลาไซเคิลน้อยกว่า 1 มิลลิวินาที
• ไฟ LED แสดงความผิดปกติของกลุ่ม (SF) สำหรับการวินิจฉัย
• การแยกทางไฟฟ้าระหว่างช่องสัญญาณและบัสแบ็กเพลน
• การผสานรวมกับเครือข่าย PROFIBUS อย่างไร้รอยต่อ (ระบบ SIMATIC DP)

การใช้งาน

• ระบบควบคุมกระบวนการที่ต้องการประสิทธิภาพสูง
• การควบคุมเซอร์โวไดรฟ์และระบบกำหนดตำแหน่ง
• การควบคุมอุปกรณ์แอนะล็อกความแม่นยำสูง
• แท่นทดสอบและระบบตรวจสอบคุณภาพ
• การใช้งานควบคุมการเคลื่อนที่แบบไดนามิก
• อุตสาหกรรมกระบวนการผลิตและระบบอัตโนมัติในโรงงาน
• แอปพลิเคชันระบบทดสอบที่ต้องการเอาต์พุตแรงดันไฟฟ้าที่แม่นยำและการตอบสนองที่รวดเร็ว

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

1. การตัดแหล่งจ่ายไฟ: ตรวจสอบให้แน่ใจว่าได้ตัดและล็อกแหล่งจ่ายไฟทั้งหมดของระบบ ET 200S และอุปกรณ์ที่เกี่ยวข้องแล้ว ก่อนเริ่มการติดตั้ง
2. การติดตั้ง: ใส่โมดูล 6ES7135-4FB00-0AB0 ลงในช่องว่างบนโมดูลขั้วต่อที่เหมาะสมภายในแร็ก I/O แบบกระจาย ET 200S ตรวจสอบให้แน่ใจว่าโมดูลคลิกเข้าที่อย่างแน่นหนา
3. การเดินสาย: เชื่อมต่อสัญญาณเอาต์พุตแอนะล็อกเข้ากับขั้วต่อที่กำหนดบนโมดูลขั้วต่อ โดยตรวจสอบขั้วให้ถูกต้องและปฏิบัติตามแนวทางการใช้ชีลด์สำหรับสัญญาณแอนะล็อก เพื่อลดสัญญาณรบกวน
4. การต่อลงกราวด์: ต่อลงกราวด์ให้กับชีลด์ของสายแอนะล็อกทั้งหมดอย่างถูกต้องที่ปลายด้านใดด้านหนึ่ง โดยทั่วไปคือตู้ควบคุม เพื่อป้องกันกราวด์ลูปและรักษาความสมบูรณ์ของสัญญาณ
5. การกำหนดค่า: หลังการติดตั้งทางกายภาพ ให้กำหนดค่าโมดูลในซอฟต์แวร์วิศวกรรม SIMATIC (เช่น STEP 7) ตามข้อกำหนดของแอปพลิเคชันสำหรับช่วงเอาต์พุตและการตั้งค่าการวินิจฉัย
6. การจ่ายไฟและการทดสอบ: จ่ายไฟให้ระบบอีกครั้ง และตรวจสอบการทำงานของโมดูลผ่านตัวแสดงการวินิจฉัย รวมถึงทดสอบสัญญาณเอาต์พุตแอนะล็อก
