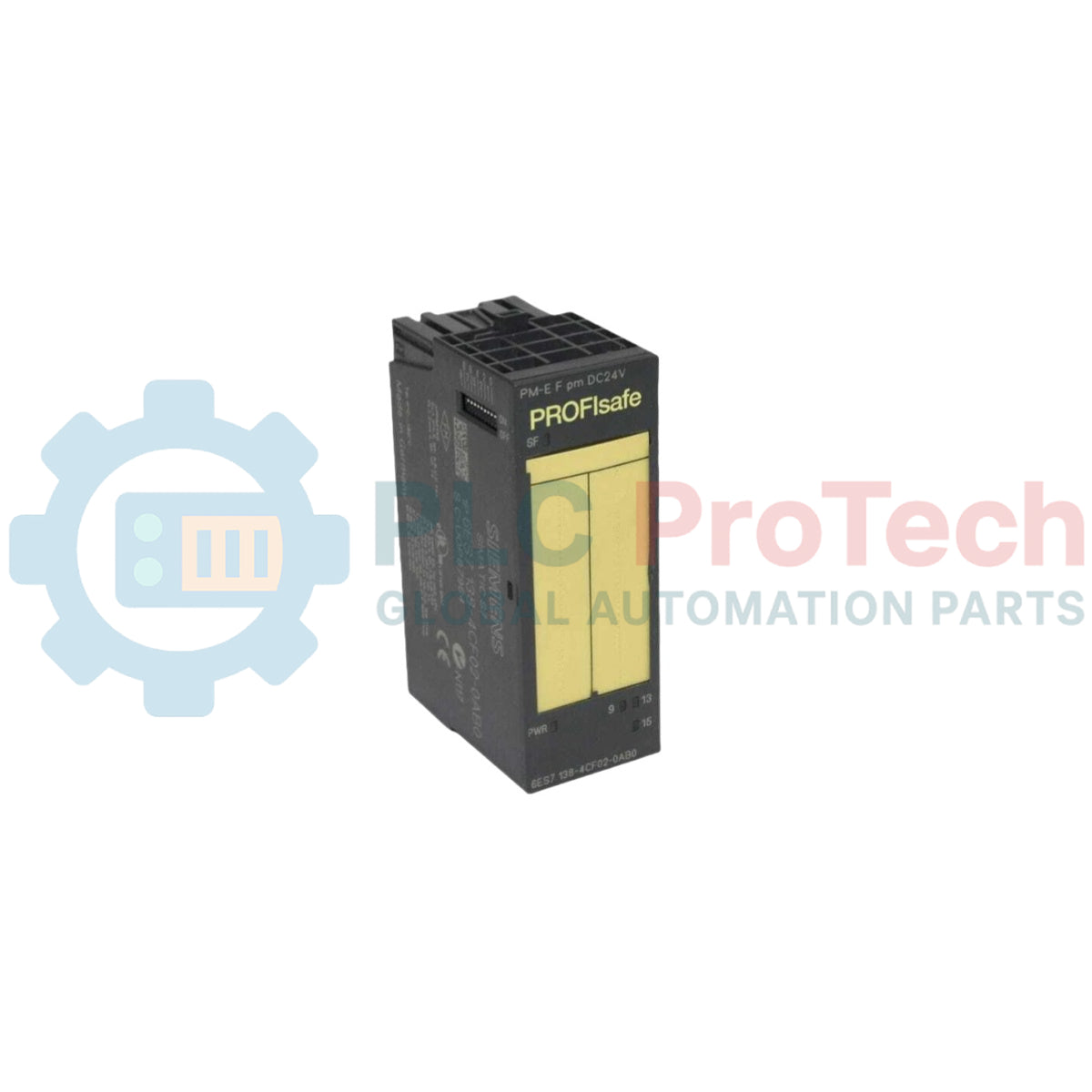

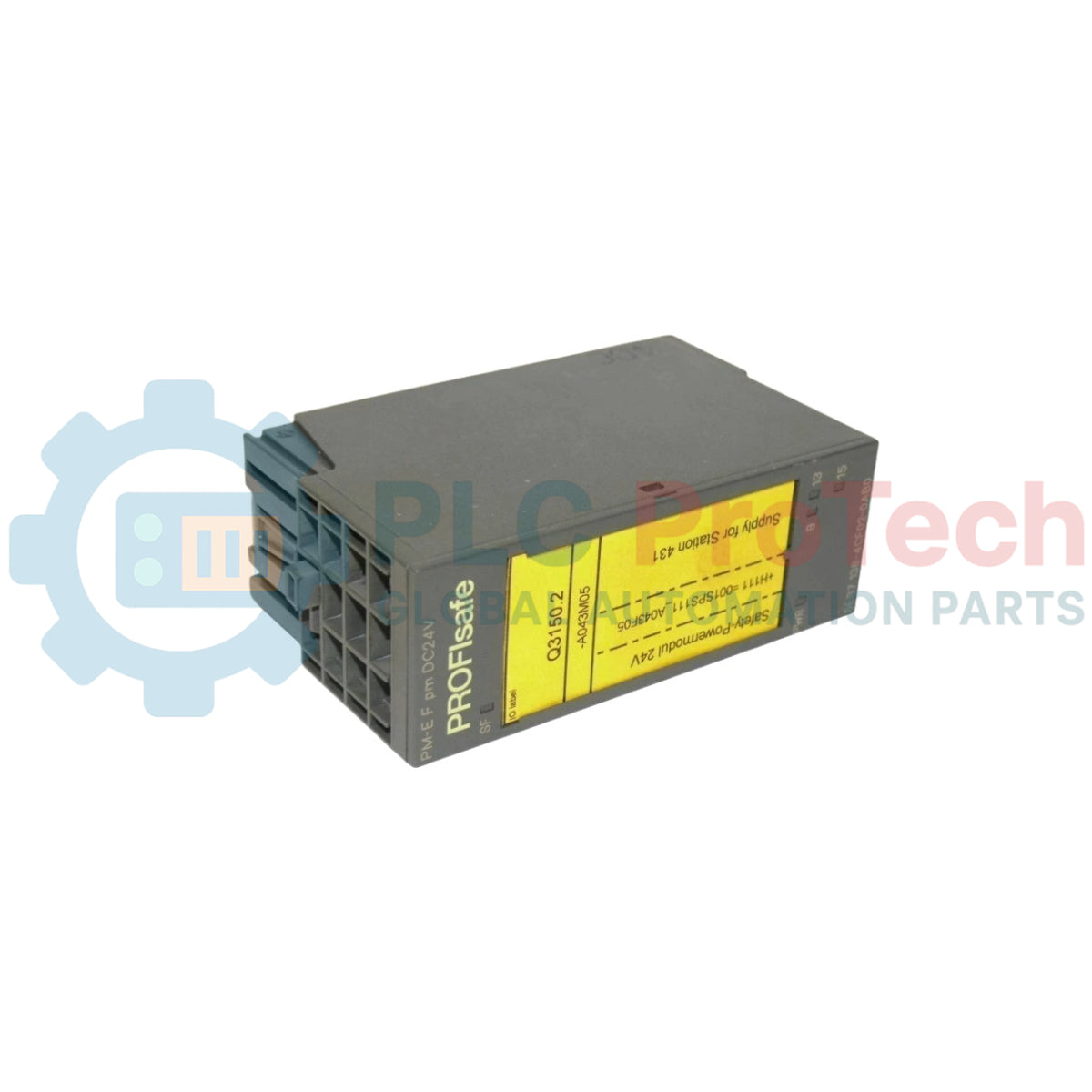

โมดูลจ่ายไฟ Siemens 6ES7138-4CF02-0AB0 SIMATIC DP ET 200S PM-E F PROFIsafe

คำอธิบาย

Siemens 6ES7138-4CF02-0AB0 เป็นโมดูลจ่ายไฟ PM-E F PROFIsafe ประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบ I/O แบบกระจาย SIMATIC DP ET 200S โดยจ่ายไฟ 24 V DC ได้อย่างน่าเชื่อถือสำหรับการใช้งานระบบอัตโนมัติในภาคอุตสาหกรรม โดยเฉพาะการติดตั้งที่มีศักย์อ้างอิงแบบไม่ต่อลงดิน โมดูลนี้มีรีเลย์สำหรับการสวิตช์บัสแรงดัน P1 และ P2 แบบปลอดภัยเมื่อเกิดความขัดข้องตามมาตรฐานความปลอดภัยที่เข้มงวด นอกจากนี้ยังติดตั้งเอาต์พุตดิจิทัลแบบปลอดภัยเมื่อเกิดความขัดข้องจำนวน 2 เอาต์พุต เพื่อให้มั่นใจในความปลอดภัยและความน่าเชื่อถือสูงสุดสำหรับกระบวนการอุตสาหกรรมที่มีความสำคัญ 6ES7138-4CF02-0AB0 สามารถผสานรวมเข้ากับเครือข่าย PROFINET ได้อย่างราบรื่นเมื่อใช้งานร่วมกับโมดูลอินเทอร์เฟซ IM 151-3 HF ช่วยให้การสื่อสารและการควบคุมภายในสถาปัตยกรรมระบบอัตโนมัติแบบกระจายมีประสิทธิภาพ

คุณสมบัติ

• ออกแบบมาสำหรับระบบ I/O แบบกระจาย SIMATIC DP ET 200S
• จ่ายไฟ 24 V DC
• เป็นโมดูล PM-E F PROFIsafe
• มีรีเลย์สำหรับการสวิตช์บัสแรงดัน P1 และ P2 แบบปลอดภัยเมื่อเกิดความขัดข้อง
• มีเอาต์พุตดิจิทัลแบบปลอดภัยเมื่อเกิดความขัดข้องจำนวน 2 เอาต์พุต
• รีเลย์เป็นไปตามมาตรฐาน Category 3 (EN 954-1) และ SIL 2 (IEC 61508)
• เอาต์พุตดิจิทัลเป็นไปตามมาตรฐาน Category 4 (EN 954-1) และ SIL 3 (IEC 61508)
• ผสานรวมเข้ากับเครือข่าย PROFINET ได้เมื่อใช้ร่วมกับโมดูลอินเทอร์เฟซ IM 151-3 HF
• เหมาะสำหรับการติดตั้งที่มีศักย์อ้างอิงแบบไม่ต่อลงดิน

การใช้งาน

• ระบบอัตโนมัติในภาคอุตสาหกรรมที่ต้องการแหล่งจ่ายไฟแบบปลอดภัยเมื่อเกิดความขัดข้อง
• ระบบควบคุมแบบกระจายที่ใช้ SIMATIC DP ET 200S
• การใช้งานที่มีความสำคัญด้านความปลอดภัยในกระบวนการผลิตและการควบคุมกระบวนการ
• ระบบที่ต้องการไฟ 24 V DC ที่มีความเสถียรสำหรับโมดูล I/O
• การผสานรวมเข้ากับเครือข่ายระบบอัตโนมัติที่ใช้ PROFINET

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

1. ตัดแหล่งจ่ายไฟ: ตรวจสอบให้แน่ใจว่าได้ตัดการจ่ายไฟทั้งหมดไปยังระบบ ET 200S และอุปกรณ์ที่เกี่ยวข้องก่อนติดตั้งหรือถอดโมดูล
2. การติดตั้ง: ติดตั้งโมดูล 6ES7138-4CF02-0AB0 ลงในช่องที่กำหนดภายในแร็กหรือเทอร์มินัลบล็อกของระบบ SIMATIC DP ET 200S โดยตรวจสอบให้แน่ใจว่าเสียบเข้าที่อย่างแน่นหนา
3. การเชื่อมต่อแหล่งจ่ายไฟ: เชื่อมต่อแหล่งจ่ายไฟ 24 V DC เข้ากับขั้วต่อไฟของโมดูล โดยตรวจสอบขั้วไฟให้ถูกต้อง โมดูลนี้ออกแบบมาสำหรับการติดตั้งที่มีศักย์อ้างอิงแบบไม่ต่อลงดิน
4. การเดินสายวงจรความปลอดภัย: เดินสายรีเลย์สวิตช์แบบปลอดภัยเมื่อเกิดความขัดข้องสำหรับบัสแรงดัน P1 และ P2 รวมถึงเอาต์พุตดิจิทัลแบบปลอดภัยเมื่อเกิดความขัดข้องทั้ง 2 เอาต์พุต ตามข้อกำหนดของวงจรความปลอดภัยและแผนผังการเดินสายที่เกี่ยวข้อง
5. การผสานรวม PROFINET: หากผสานรวมเข้ากับเครือข่าย PROFINET ตรวจสอบให้แน่ใจว่าเชื่อมต่อกับโมดูลอินเทอร์เฟซ IM 151-3 HF อย่างถูกต้อง และกำหนดค่าพารามิเตอร์การสื่อสารตามต้องการ
6. การจัดการสายเคเบิล: เดินสายไฟและสายสัญญาณเพื่อป้องกันการดึงรั้ง สัญญาณรบกวน และความเสียหาย โดยเว้นระยะห่างระหว่างสายไฟและสายสัญญาณให้เหมาะสม
7. การตรวจสอบ: หลังการติดตั้ง ให้ตรวจสอบการเชื่อมต่อทั้งหมด และตรวจสอบให้แน่ใจว่าโมดูลได้รับการตรวจพบอย่างถูกต้องโดยระบบ PLC ก่อนจ่ายไฟอีกครั้ง

การปฏิบัติตามมาตรฐานและการรับรอง

• EN 954-1 Category 3 (สำหรับรีเลย์)
• IEC 61508 SIL 2 (สำหรับรีเลย์)
• EN 954-1 Category 4 (สำหรับเอาต์พุตดิจิทัล)
• IEC 61508 SIL 3 (สำหรับเอาต์พุตดิจิทัล)
