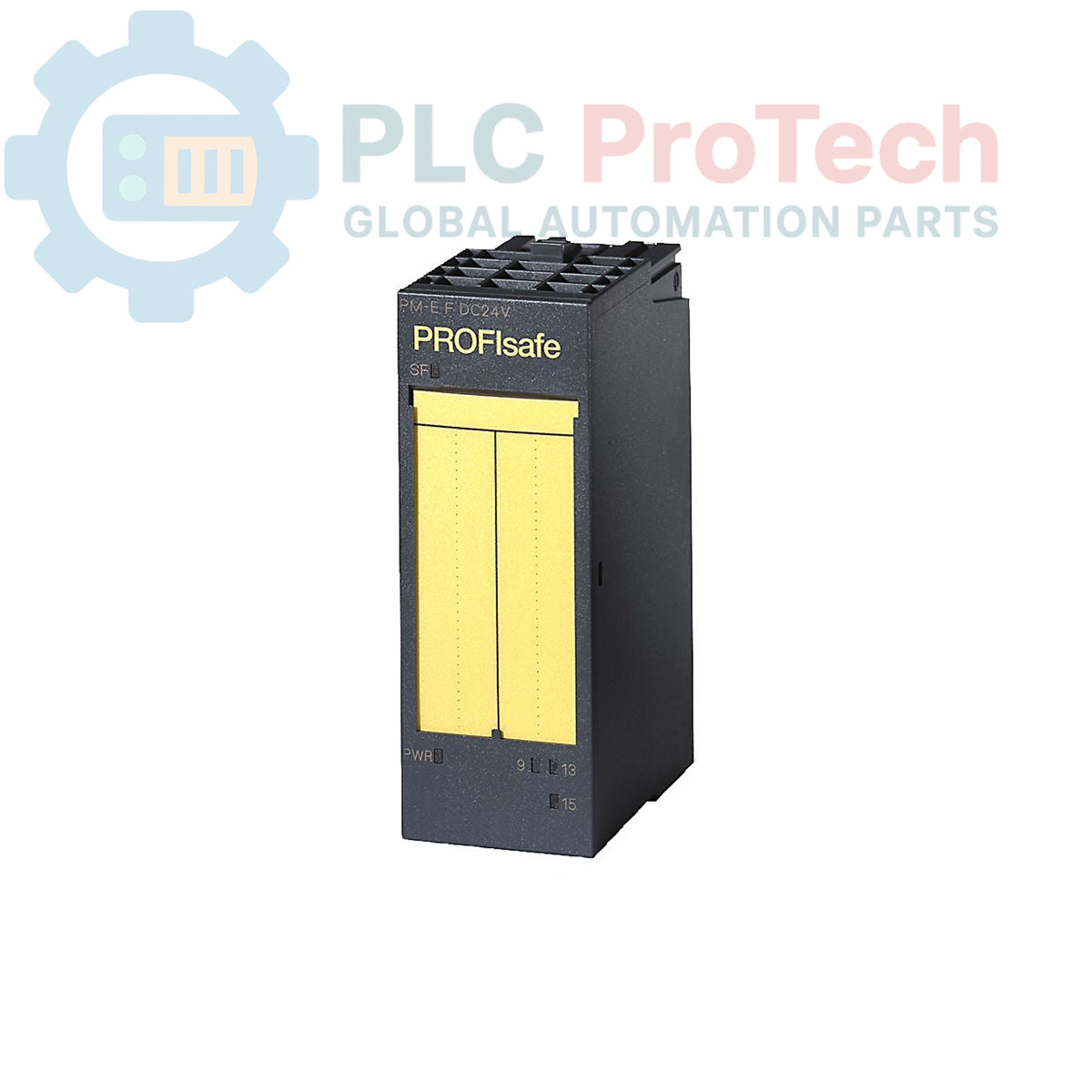

Siemens 6ES7138-4CF42-0AB0 SIMATIC ET 200S โมดูลกำลัง

คำอธิบาย

6ES7138-4CF42-0AB0 คือโมดูลจ่ายไฟ SIMATIC DP PM-E F PROFIsafe ที่ออกแบบมาสำหรับระบบ I/O แบบกระจาย ET 200S โมดูลนี้ใช้แหล่งจ่ายไฟ 24 V DC และออกแบบมาโดยเฉพาะสำหรับการติดตั้งแบบต่อลงดิน มีรีเลย์ในตัวสำหรับสวิตช์บัสแรงดัน P1 และ P2 เพื่อให้สามารถตัดการจ่ายไฟที่เกี่ยวข้องกับความปลอดภัยได้ 6ES7138-4CF42-0AB0 รองรับการผสานรวมระบบความปลอดภัยสูงสุดถึง Category 3 (EN 954-1), SIL2 (IEC 61508) และ PLd (ISO 13849) จึงเป็นส่วนประกอบสำคัญสำหรับความปลอดภัยของเครื่องจักร สามารถใช้งานร่วมกับการกำหนดค่า PROFINET ได้อย่างสมบูรณ์เมื่อจับคู่กับโมดูลอินเทอร์เฟซ IM 151-3 HF

คุณสมบัติ

• การผสานรวมระบบความปลอดภัย: รองรับการปฏิบัติตามข้อกำหนด Category 3 (EN 954-1), SIL2 (IEC 61508) และ PLd (ISO 13849)
• รองรับ PROFIsafe: ออกแบบมาสำหรับการสื่อสารที่ปลอดภัยและมุ่งเน้นด้านความปลอดภัย
• การสวิตช์บัส: มีรีเลย์ในตัวสำหรับสวิตช์บัสแรงดัน P1 และ P2
• ความเข้ากันได้: ออกแบบมาให้ใช้งานกับระบบ SIMATIC ET 200S และเข้ากันได้กับ IM 151-3 HF สำหรับการติดตั้งระบบ PROFINET
• การออกแบบที่แข็งแรงทนทาน: ออกแบบมาสำหรับการติดตั้งในสภาพแวดล้อมอุตสาหกรรมแบบต่อลงดิน

การใช้งาน

• ระบบ I/O ด้านความปลอดภัยแบบกระจาย
• วงจรหยุดฉุกเฉินและวงจรอินเตอร์ล็อกด้านความปลอดภัย
• เครื่องจักรอุตสาหกรรมที่ต้องการระดับความปลอดภัย SIL2/PLd
• เครือข่ายระบบอัตโนมัติที่ใช้ PROFINET
• การตรวจสอบการจ่ายไฟในสถานี I/O แบบโมดูลาร์

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

• การติดตั้ง: ตรวจสอบให้แน่ใจว่าโมดูลถูกล็อกเข้ากับโมดูลขั้วต่อ ET 200S ที่เหมาะสม
• การต่อลงดิน: โมดูลนี้ออกแบบมาโดยเฉพาะสำหรับการติดตั้งแบบต่อลงดิน ตรวจสอบให้แน่ใจว่ามีการกำหนดศักย์อ้างอิงอย่างถูกต้องตามมาตรฐานความปลอดภัย
• การเดินสาย: เชื่อมต่อแหล่งจ่ายไฟ 24 V DC ตามแผนผังการกำหนดขั้วต่อที่ระบุในคู่มือ ET 200S
• การตรวจสอบความปลอดภัย: ดำเนินการตามขั้นตอนการกำหนดค่าความปลอดภัยที่จำเป็นทั้งหมดในซอฟต์แวร์ TIA Portal หรือ STEP 7 เพื่อให้แน่ใจว่าการสื่อสาร PROFIsafe ได้รับการจัดตั้งอย่างถูกต้อง
• สภาพแวดล้อม: รักษาสภาวะการทำงานให้อยู่ภายในขีดจำกัดแรงดันและอุณหภูมิที่กำหนด เพื่อคงไว้ซึ่งความสมบูรณ์ของรีเลย์ความปลอดภัย
