คำอธิบาย

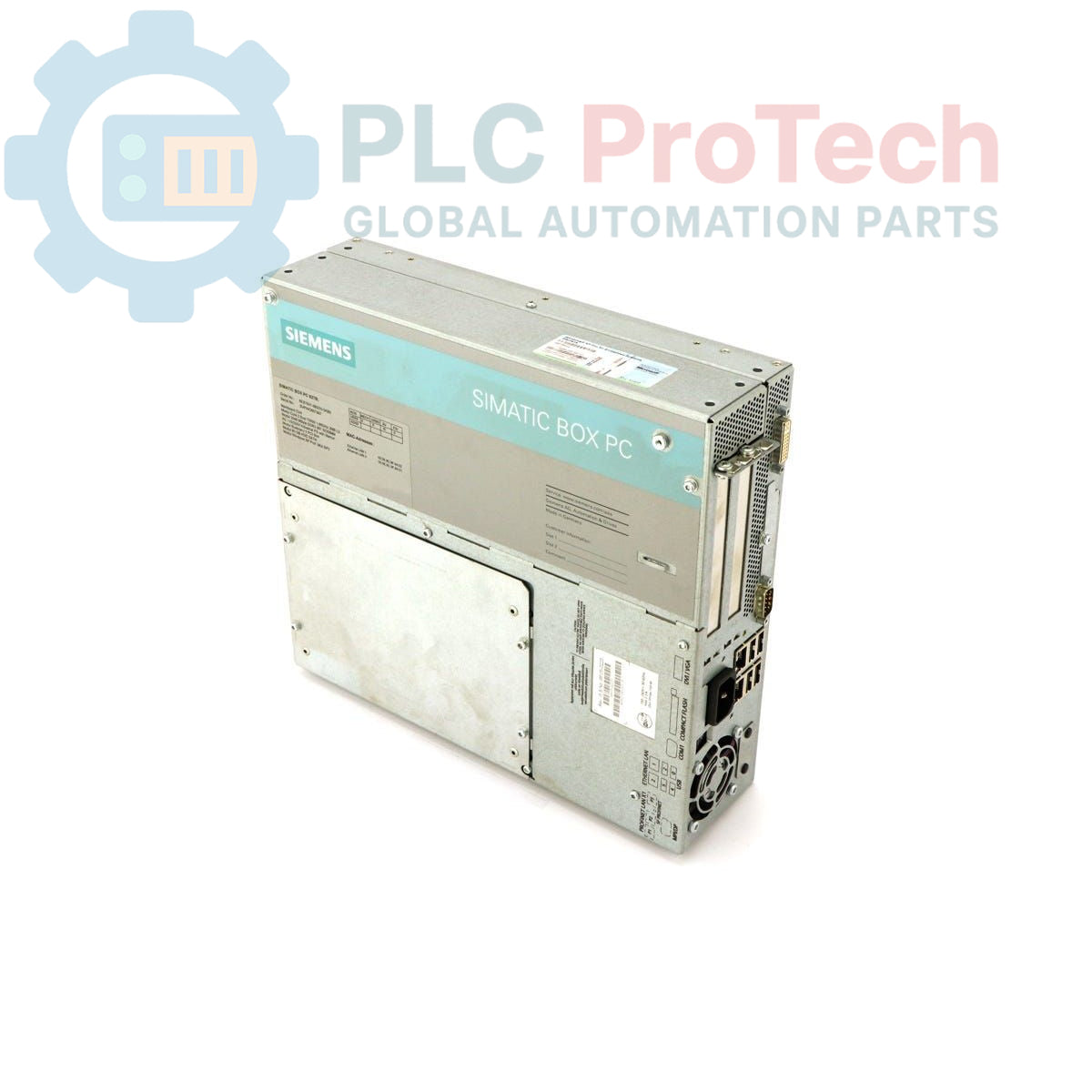

Siemens 6ES7647-6BD30-0BA0 คือ SIMATIC Box PC 627B ซึ่งเป็นคอมพิวเตอร์ส่วนบุคคลอุตสาหกรรมที่ออกแบบมาเพื่อการทำงานที่ทนทานในสภาพแวดล้อมระบบอัตโนมัติ รุ่นนี้มีกราฟิกในตัวพร้อมหน่วยความจำใช้ร่วมกัน 128 MB, พอร์ตอีเทอร์เน็ต RJ45 10/100/1000 Mbit/s แบบคู่ และอินเทอร์เฟซ USB V2.0 กระแสไฟสูง 4 พอร์ต นอกจากนี้ยังมีพอร์ตอนุกรม COM1 และคอนโทรลเลอร์ RAID ในตัวเพื่อความสมบูรณ์ของข้อมูล ตัวเลือกพื้นที่จัดเก็บประกอบด้วยสล็อตไดรฟ์ CompactFlash ด้านหน้า (ไม่รวมการ์ด CF) และฮาร์ดดิสก์ SATA ขนาด 160 GB พร้อมไดรฟ์ DVD +/-RW ระบบใช้โปรเซสเซอร์ Intel Core 2 Duo T5500 (1.66 GHz, แคช L2 ขนาด 2 MB, FSB 667 MHz) และติดตั้ง RAM DDR2 667 SODIMM ขนาด 2 GB ใช้แหล่งจ่ายไฟอุตสาหกรรม AC 110/230V พร้อมรองรับ NAMUR และมาพร้อมสายไฟสำหรับยุโรป พีซียังมีระบบตรวจสอบ Watchdog อุณหภูมิ และพัดลม รวมถึงสล็อตขยาย PCI ที่ว่าง 2 สล็อต ติดตั้ง Windows 2000 Professional Multi-Language SP4 ไว้ล่วงหน้า

คุณสมบัติ

• กราฟิกในตัวพร้อมหน่วยความจำใช้ร่วมกัน 128 MB
• อีเทอร์เน็ต 10/100/1000 Mbit/s แบบคู่ (RJ45)
• พอร์ต USB V2.0 จำนวน 4 พอร์ต (กระแสไฟสูง)
• พอร์ตอนุกรม COM1 จำนวน 1 พอร์ต
• คอนโทรลเลอร์ RAID ในตัว
• สล็อตไดรฟ์ CompactFlash ด้านหน้า (ไม่รวม CF)
• การตรวจสอบ Watchdog และอุณหภูมิ/พัดลม
• โปรเซสเซอร์ Intel Core 2 Duo T5500 (1.66 GHz, L2 2 MB, FSB 667 MHz)
• RAM DDR2 667 SODIMM ขนาด 2 GB
• แหล่งจ่ายไฟอุตสาหกรรม AC 110/230V พร้อมรองรับ NAMUR
• สล็อตขยาย PCI ที่ว่าง 2 สล็อต
• ฮาร์ดดิสก์ SATA ขนาด 160 GB และไดรฟ์ DVD +/-RW
• ติดตั้ง Windows 2000 Professional Multi-Language SP4 ไว้ล่วงหน้า

การใช้งาน

Siemens SIMATIC Box PC 627B เหมาะสำหรับการใช้งานในอุตสาหกรรมที่หลากหลาย ได้แก่:

• ระบบอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI)
• การเก็บรวบรวมและประมวลผลข้อมูล
• การผสานรวมระบบควบคุม
• ระบบบริหารจัดการการผลิต (MES)
• การแสดงผลและการตรวจสอบระบบอุตสาหกรรม
• การประมวลผลแบบเอดจ์ในสภาพแวดล้อมการผลิต

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อ / อินเทอร์เฟซ

แนวทางการติดตั้ง

1. ให้ความสำคัญกับความปลอดภัย: ตรวจสอบให้แน่ใจว่าตัดแหล่งจ่ายไฟทั้งหมดในพื้นที่ติดตั้งแล้วก่อนเริ่มงาน ยืนยันด้วยขั้นตอนการล็อกและติดป้ายห้ามใช้งานที่เหมาะสม
2. การติดตั้ง: ติดตั้ง SIMATIC Box PC 627B อย่างแน่นหนาในตู้ครอบอุตสาหกรรมหรือตู้ควบคุมที่เหมาะสม ตรวจสอบให้มีพื้นที่เพียงพอสำหรับการระบายอากาศและการเดินสาย
3. การเชื่อมต่อแหล่งจ่ายไฟ: เชื่อมต่อชุดจ่ายไฟอุตสาหกรรม AC 110/230V เข้ากับแหล่งจ่ายไฟที่มีเสถียรภาพโดยใช้สายไฟสำหรับยุโรปที่ให้มา ตรวจสอบให้แน่ใจว่าต่อลงดินอย่างถูกต้อง
4. การต่อลงดิน: เชื่อมต่ออุปกรณ์เข้ากับขั้วต่อสายดินป้องกัน (PE) ของตู้ควบคุม เพื่อความปลอดภัยทางไฟฟ้าและลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า
5. การเชื่อมต่ออีเทอร์เน็ต: เชื่อมต่อสายอีเทอร์เน็ตอุตสาหกรรมเข้ากับพอร์ต RJ45 เพื่อการสื่อสารผ่านเครือข่าย ใช้สายแบบมีชีลด์ในสภาพแวดล้อมที่มีสัญญาณรบกวนทางแม่เหล็กไฟฟ้าสูง
6. การเชื่อมต่ออุปกรณ์ต่อพ่วง: เชื่อมต่ออุปกรณ์ USB อุปกรณ์อนุกรม และอุปกรณ์ต่อพ่วงอื่น ๆ เข้ากับพอร์ตที่เกี่ยวข้อง
7. การ์ดเสริม: หากใช้สล็อตขยาย PCI ให้ใส่และยึดการ์ดเสริมอย่างระมัดระวังตามเอกสารกำกับของการ์ดแต่ละรุ่น
8. การระบายความร้อน: ตรวจสอบให้แน่ใจว่าครีบระบายความร้อนและช่องเปิดของพัดลมไม่มีสิ่งกีดขวาง เพื่อให้ระบายความร้อนได้อย่างเหมาะสมและรักษาอุณหภูมิการทำงานให้อยู่ในระดับที่เหมาะสม
9. เปิดเครื่อง: หลังจากตรวจสอบและยืนยันว่าการเชื่อมต่อทั้งหมดแน่นหนาแล้ว ให้จ่ายไฟกลับเข้าสู่ระบบ
