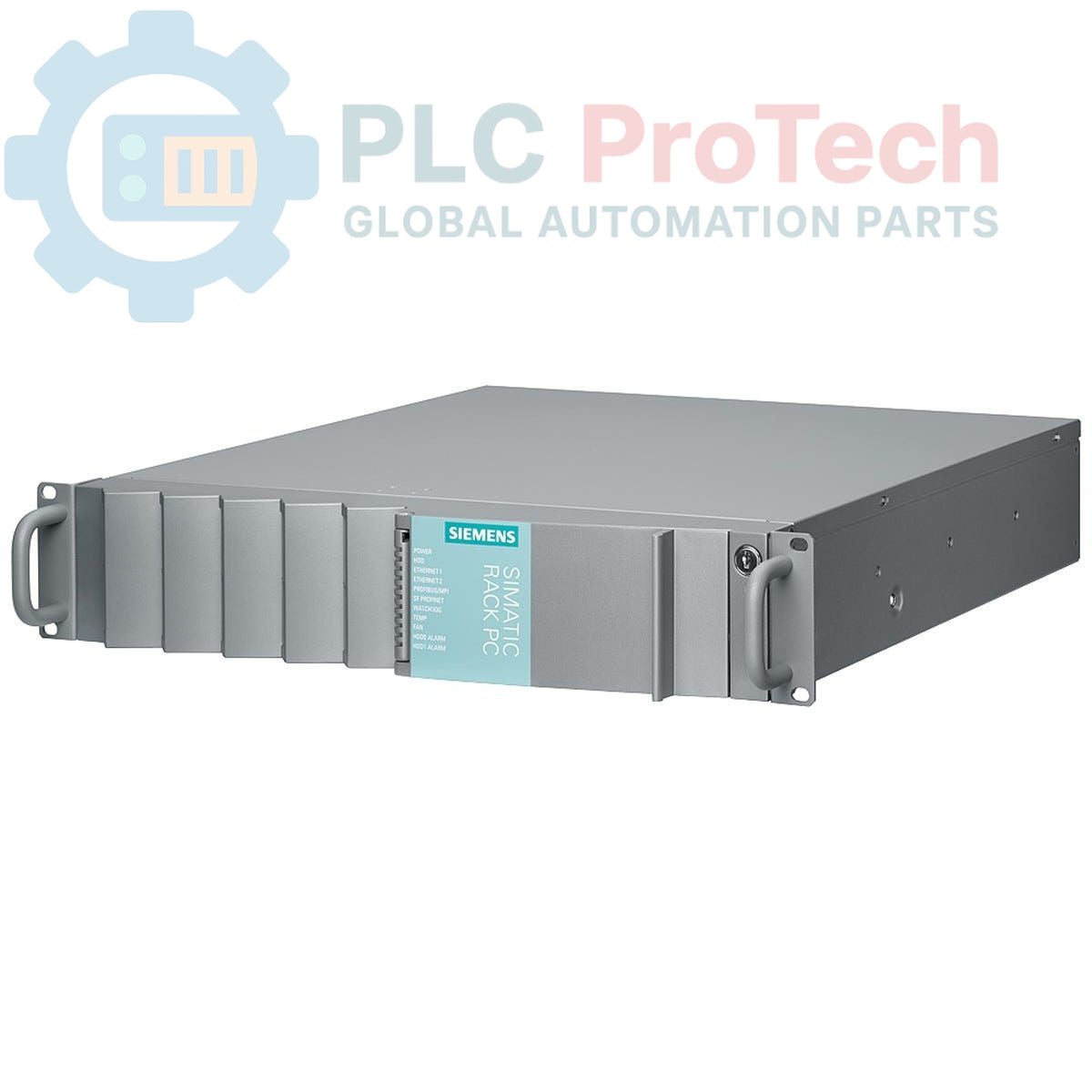

Siemens 6ES7660-5FQ08-0AD0 SIMATIC Rack PC Industrial Workstation

คำอธิบาย

Siemens 6ES7660-5FQ08-0AD0 คือ SIMATIC PCS 7 Industrial Workstation IPC647D ซึ่งออกแบบมาในรูปแบบ Rack PC ขนาด 19 นิ้ว, 2HE คอมพิวเตอร์อุตสาหกรรมที่แข็งแกร่งนี้ได้รับการออกแบบสำหรับสภาพแวดล้อมระบบอัตโนมัติที่มีความต้องการสูง โดยมาพร้อมโปรเซสเซอร์ Intel Core I5-4570TE, DDR3 SDRAM ขนาด 8 GB และ ฮาร์ดดิสก์ SATA ขนาด 1 TB ติดตั้ง PCS 7 V8.0 SP2 และ Windows 7 Ultimate (64 บิต) ไว้ล่วงหน้า จึงพร้อมใช้งานในระบบควบคุมกระบวนการ อุปกรณ์นี้มีตัวเลือกอินเทอร์เฟซที่ครอบคลุม ระบบตรวจสอบอุณหภูมิและพัดลมในตัวพร้อมฟังก์ชัน Watchdog รวมถึงตัวยึดการ์ดเพื่อเพิ่มความน่าเชื่อถือในการทำงานภายใต้สภาวะที่มีแรงสั่นสะเทือนสูงสุด 0.5 G และแรงกระแทกสูงสุด 5 G

คุณสมบัติ

• SIMATIC PCS 7 Industrial Workstation IPC647D
• รูปแบบ Rack PC ขนาด 19 นิ้ว, 2HE
• โปรเซสเซอร์ Intel Core I5-4570TE (2C/4T, 2.7 GHz, แคช 4 MB, TB, VT-D, AMT)
• DDR3 SDRAM ขนาด 8 GB (2 x 4 GB, Dual Channel)
• ฮาร์ดดิสก์ SATA ขนาด 1 TB (ภายใน)
• ติดตั้ง PCS 7 V8.0 SP2 และ Windows 7 Ultimate (64 บิต, MUI) ไว้ล่วงหน้า
• ระบบตรวจสอบอุณหภูมิและพัดลมในตัวพร้อม Watchdog
• ตัวยึดการ์ดเพื่อการทำงานที่ปลอดภัย
• โมดูลบัสพร้อมสล็อต 4 ช่อง: 2x PCI, 2x PCIe x16 (8 เลน)
• ไดรฟ์ DVD +/-RW (แบบบาง)
• รองรับจอภาพหลายจอสำหรับ 2 หน้าจอผ่านอินเทอร์เฟซบนบอร์ด
• ชุดจ่ายไฟอุตสาหกรรม 100/240V รองรับ NAMUR

การใช้งาน

เวิร์กสเตชันอุตสาหกรรม Siemens 6ES7660-5FQ08-0AD0 เหมาะสำหรับการใช้งานในอุตสาหกรรมที่หลากหลาย โดยเฉพาะภายในระบบควบคุมกระบวนการ SIMATIC PCS 7 การใช้งานทั่วไป ได้แก่:

• สถานีผู้ปฏิบัติงานและระบบส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักร (HMI)
• สถานีวิศวกรรมสำหรับการกำหนดค่าและการเขียนโปรแกรม
• การเก็บและประมวลผลข้อมูลในโรงงานอุตสาหกรรม
• ระบบควบคุมกำกับดูแลและเก็บข้อมูล (SCADA)
• การแสดงภาพและการตรวจสอบกระบวนการในสภาพแวดล้อมอุตสาหกรรมที่มีความรุนแรง

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อ / อินเทอร์เฟซ

แนวทางการติดตั้ง

1. การติดตั้งในแร็ก: ติดตั้งพีซีแบบแร็กขนาด 19 นิ้ว 2HE ลงในแร็กอุปกรณ์อุตสาหกรรมมาตรฐาน โดยจัดให้มีพื้นที่ระบายอากาศรอบตัวเครื่องอย่างเหมาะสม
2. การเชื่อมต่อแหล่งจ่ายไฟ: เชื่อมต่อชุดจ่ายไฟอุตสาหกรรมเข้ากับแหล่งจ่ายไฟ 100/240V AC โดยใช้สายไฟสำหรับยุโรปที่ให้มา ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟตรงตามข้อกำหนดของระบบและมีการต่อสายดินอย่างถูกต้อง
3. การเชื่อมต่ออุปกรณ์ต่อพ่วง: เชื่อมต่ออุปกรณ์ต่อพ่วงที่จำเป็น เช่น จอภาพ (ผ่าน DVI-I หรือ Display Port โดยใช้สายอะแดปเตอร์สำหรับ DVI-D หากจำเป็น) แป้นพิมพ์ เมาส์ (PS/2 หรือ USB) และอุปกรณ์เสียงเข้ากับพอร์ตที่เกี่ยวข้อง
4. การเชื่อมต่อเครือข่าย: เชื่อมต่ออินเทอร์เฟซ Gigabit LAN (RJ45) เข้ากับเครือข่ายอุตสาหกรรม เพื่อสื่อสารกับส่วนประกอบระบบอัตโนมัติและระบบควบคุมอื่น ๆ
5. การติดตั้งการ์ดภายใน: หากจำเป็นต้องใช้การ์ด PCI หรือ PCIe เพิ่มเติม ให้ติดตั้งลงในสล็อตบัสที่ว่างอยู่ (2x PCI, 2x PCIe x16 (8 lane)) โดยตรวจสอบให้แน่ใจว่ากลไกยึดการ์ดเข้าล็อกอย่างถูกต้อง เพื่อยึดการ์ดให้แน่นหนาและป้องกันแรงสั่นสะเทือนกับแรงกระแทก
6. การจัดการสายเคเบิล: จัดวางสายเคเบิลทั้งหมดให้เป็นระเบียบ เพื่อป้องกันการตึง การรบกวน และเพื่อรักษาการไหลเวียนของอากาศภายในแร็ก
7. ข้อควรพิจารณาด้านสภาพแวดล้อม: ตรวจสอบให้แน่ใจว่าสภาพแวดล้อมการทำงานอยู่ภายในขีดจำกัดอุณหภูมิและความชื้นที่กำหนดสำหรับพีซีอุตสาหกรรม เพื่อรักษาประสิทธิภาพและอายุการใช้งานให้อยู่ในระดับเหมาะสม
8. การเปิดเครื่องครั้งแรก: หลังจากตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นหนาแล้ว ให้เปิดระบบ ตรวจสอบการเริ่มทำงานของระบบ รวมถึงระบบปฏิบัติการ PCS 7 V8.0 SP2 และ Windows 7 Ultimate ที่ติดตั้งไว้ล่วงหน้า

การปฏิบัติตามข้อกำหนดและการรับรอง

• NAMUR: ชุดจ่ายไฟอุตสาหกรรมรองรับข้อกำหนด NAMUR ซึ่งบ่งชี้ว่าเหมาะสำหรับการใช้งานเฉพาะด้านในอุตสาหกรรมกระบวนการ
