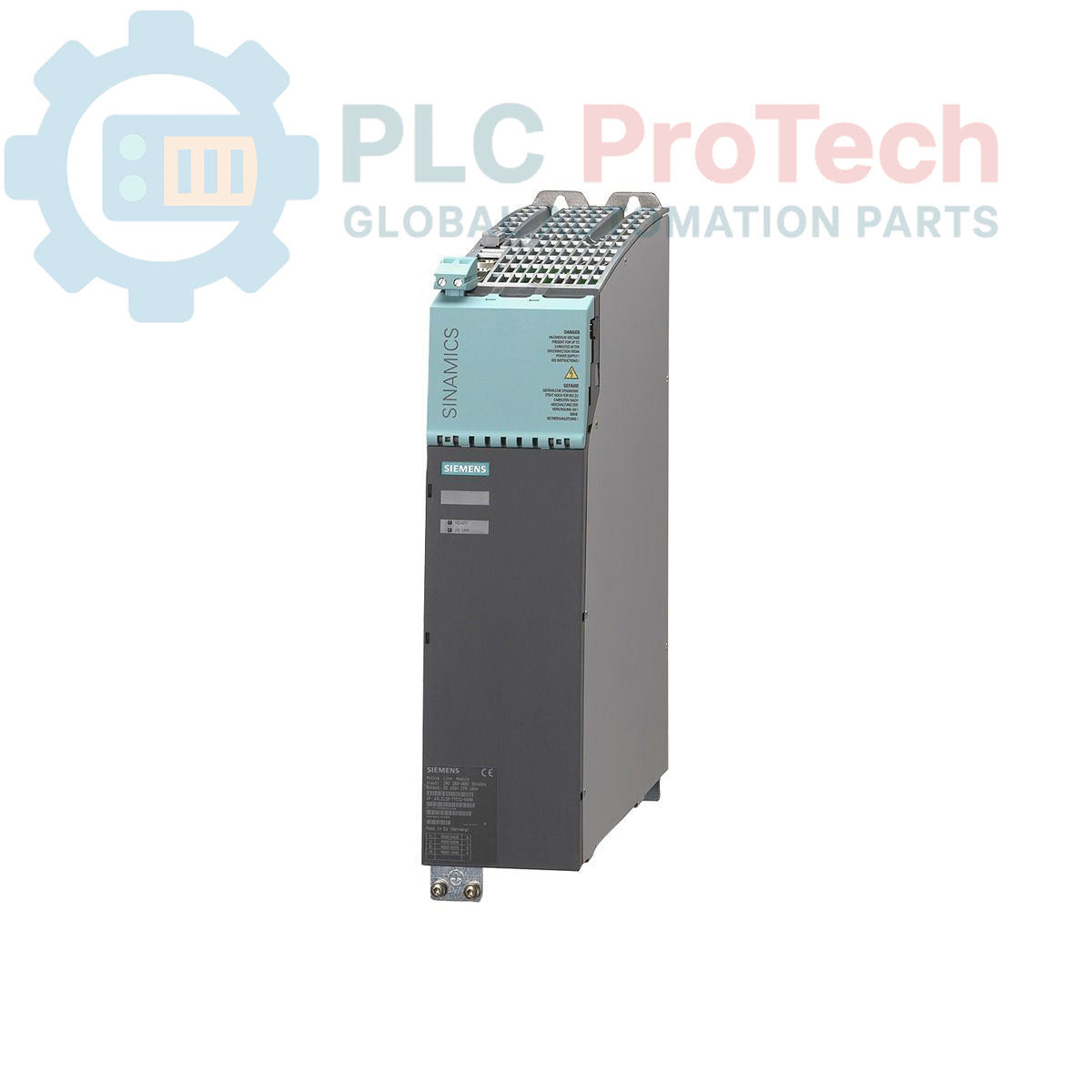

Siemens 6SL3130-7TE21-6AA0 SINAMICS S120 โมดูล Active Line

SKU 6SL3130-7TE21-6AA0

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Siemens
Product No.: 6SL3130-7TE21-6AA0
Origin เยอรมนี
Product Type: โมดูลสายสัญญาณแบบแอ็กทีฟ
Barcode: 85044095
Payment: T/T, Western Union
Weight: 7.71 kg
Dimensions: 17.10 ซม. x 40.90 ซม. x 23.60 ซม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

6SL3130-7TE21-6AA0 คือ โมดูล Active Line ของ SINAMICS S120 ที่ออกแบบมาเพื่อการจ่ายพลังงานและการคืนพลังงานประสิทธิภาพสูงในระบบขับเคลื่อนหลายแกน อุปกรณ์นี้ทำหน้าที่เป็นชุดป้อนพลังงาน/คืนพลังงานแบบควบคุมตัวเอง โดยแปลงแรงดันไฟฟ้าขาเข้า AC 3 เฟสเป็นแรงดันลิงก์ DC คงที่ รองรับอินพุต 380–480 V 3 AC ที่ความถี่ 50/60 Hz ให้แรงดันเอาต์พุตพิกัด 600 V DC และกำลัง 16 kW โมดูลนี้มาพร้อมอะแดปเตอร์แรงดันควบคุมในตัวและสายเคเบิล DRIVE-CLiQ เพื่อให้การสื่อสารและการควบคุมภายในสถาปัตยกรรมชุดขับเคลื่อน SINAMICS S120 เป็นไปอย่างราบรื่น

คุณสมบัติ

การป้อนพลังงาน/คืนพลังงานแบบแอ็กทีฟ: รักษาแรงดันลิงก์ DC ให้คงที่ และช่วยให้สามารถส่งพลังงานกลับเข้าสู่ระบบจ่ายไฟได้
การเชื่อมต่อในตัว: มาพร้อมอะแดปเตอร์แรงดันควบคุมและอินเทอร์เฟซ DRIVE-CLiQ เพื่อการผสานรวมเข้ากับระบบอย่างรวดเร็ว
การจัดการความร้อน: ติดตั้งระบบระบายความร้อนด้วยอากาศภายใน เพื่อรักษาอุณหภูมิการทำงานให้อยู่ในระดับเหมาะสม
การออกแบบกะทัดรัด: รูปแบบได้รับการปรับให้เหมาะสมสำหรับการติดตั้งอย่างมีประสิทธิภาพภายในตู้ควบคุม

การใช้งาน

ระบบควบคุมการเคลื่อนที่หลายแกนที่ต้องการความแม่นยำสูง
สายการผลิตอุตสาหกรรมที่ต้องการกู้คืนพลังงาน
เครื่องจักรระบบอัตโนมัติที่มีความซับซ้อน
แหล่งจ่ายไฟสำหรับการกำหนดค่าชุดขับเคลื่อน SINAMICS S120

ข้อมูลจำเพาะทางเทคนิค

คุณสมบัติ	ข้อมูลจำเพาะ
ผู้ผลิต	Siemens
แบรนด์	SINAMICS
ซีรีส์	S120
ประเภทผลิตภัณฑ์	โมดูล Active Line
แรงดันไฟฟ้าขาเข้า	380-480 V 3 AC
ช่วงแรงดันไฟฟ้าขาเข้า	342-528 V AC
ความถี่หลัก	50/60 Hz
จำนวนเฟส	3
แรงดันไฟฟ้าเอาต์พุต DC	600 V DC
กระแสเอาต์พุตพิกัด	27 A
กำลังไฟพิกัด	16 kW
ความถี่เอาต์พุตสูงสุด	600 Hz
ระบบระบายความร้อน	ระบายความร้อนด้วยอากาศภายใน
ขนาด	17.10 cm x 40.90 cm x 23.60 cm
น้ำหนัก	7.71 kg
สถานะผลิตภัณฑ์	ยุติการผลิต
รหัสสินค้า	85044095
การควบคุมการส่งออก (ECCN)	N

แนวทางการติดตั้ง

การติดตั้ง: ตรวจสอบให้แน่ใจว่าได้ติดตั้งโมดูลในแนวตั้งภายในตู้ควบคุม โดยมีระยะห่างเพียงพอสำหรับการรับและระบายอากาศ
การระบายความร้อน: รักษาทางเดินอากาศภายในให้สมบูรณ์ ตรวจสอบให้แน่ใจว่าอากาศแวดล้อมสะอาด ปราศจากฝุ่นที่นำไฟฟ้าหรือก๊าซกัดกร่อน
การต่อลงดิน: จัดให้มีการเชื่อมต่อ PE (สายดินป้องกัน) กับแผงด้านหลังของตู้อย่างมั่นคง เพื่อให้มีความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC)
การเดินสาย: เชื่อมต่อแหล่งจ่ายไฟ AC 3 เฟสตามช่วงแรงดันไฟฟ้าพิกัด ใช้สายเคเบิล DRIVE-CLiQ ที่ให้มาเพื่อเชื่อมโยงการสื่อสารกับชุดควบคุม
ประกาศด้านข้อกำหนด: โมดูลรุ่นนี้โดยเฉพาะ (6SL3130-7TE21-6AA0) จัดจำหน่ายโดยไม่ได้รับการรับรอง UL โปรดตรวจสอบข้อกำหนดการปฏิบัติตามมาตรฐานในท้องถิ่นก่อนติดตั้ง

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ฟังก์ชันหลักของ 6SL3130-7TE21-6AA0 คืออะไร

โมดูลนี้ทำหน้าที่เป็นชุดจ่ายไฟเข้าแบบแอ็กทีฟและชุดป้อนพลังงานกลับ โดยแปลงไฟฟ้ากระแสสลับ 3 เฟสเป็นบัสไฟฟ้ากระแสตรง 600 โวลต์ที่มีการควบคุมสำหรับระบบไดรฟ์ SINAMICS

โมดูลนี้รองรับการป้อนพลังงานกลับหรือไม่

รองรับ เนื่องจากเป็น Active Line Module จึงสามารถป้อนพลังงานกลับเข้าสู่ระบบจ่ายไฟได้

ยูนิตนี้ใช้วิธีระบายความร้อนแบบใด

โมดูลนี้ใช้การระบายความร้อนด้วยอากาศภายในเพื่อจัดการภาระความร้อนระหว่างการทำงาน

มีอุปกรณ์เสริมใดรวมอยู่กับโมดูลบ้าง

ยูนิตนี้จัดส่งพร้อมอะแดปเตอร์แรงดันควบคุมและสายเคเบิล DRIVE-CLiQ สำหรับการรวมเข้ากับระบบ

โมดูลนี้ได้รับการรับรอง UL หรือไม่

ไม่ รุ่นเฉพาะนี้ (6SL3130-7TE21-6AA0) จัดส่งโดยไม่มีการรับรอง UL
