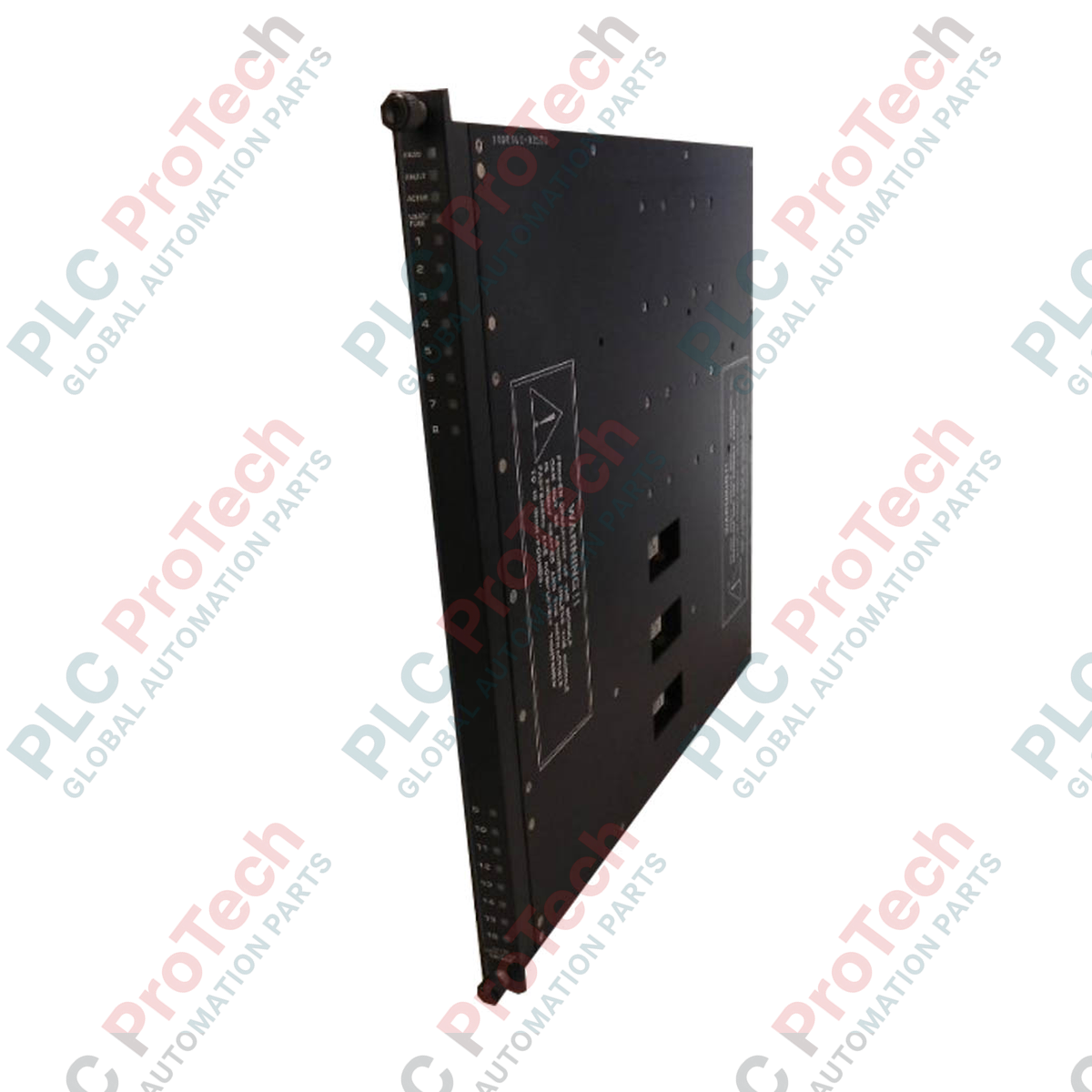

Triconex 3604E โมดูลเอาต์พุตดิจิทัล 24 VDC 16 จุด TMR

ภาพรวมผลิตภัณฑ์

3604E (3604 E) คือ โมดูลเอาต์พุตดิจิทัล TMR 24 VDC ของ Triconex ที่ออกแบบมาสำหรับระบบหยุดการทำงานและระบบอินเตอร์ล็อกที่มีความสำคัญต่อความปลอดภัย  3604E มีช่องเอาต์พุตแบบไม่ใช้กราวด์ร่วม 16 ช่อง พร้อมสถาปัตยกรรมระบบสำรองแบบสามโมดูลเต็มรูปแบบ แต่ละจุดใช้ไดรเวอร์อิสระและการโหวตด้วยฮาร์ดแวร์ เพื่อให้ควบคุมเอาต์พุตได้อย่างแน่นอนแม้ช่องสัญญาณหนึ่งช่องขัดข้อง

โดยทั่วไปโมดูลนี้ติดตั้งในระบบหยุดฉุกเฉิน ระบบจัดการหัวเผา ระบบป้องกันกังหัน และแผงควบคุมคอมเพรสเซอร์  3604E รวมการวินิจฉัยวงจรโหวตเอาต์พุต การตรวจสอบแบบลูปแบ็ก และไฟแสดงสถานะของแต่ละจุด ฟังก์ชันเหล่านี้ตรวจจับความขัดข้องของสายไฟ โหลดขัดข้อง และการเสื่อมสภาพของไดรเวอร์โดยไม่ขัดจังหวะการทำงาน โมดูลรองรับโหลดกระแสสูง เช่น โซลินอยด์ รีเลย์ และวาล์วตัดการทำงาน พร้อมคงกระแสรั่วไหลต่ำและการแยกวงจรสูง

การออกแบบวงจรเอาต์พุตและตรรกะการโหวต

การ 3604E ใช้วงจรเอาต์พุตแบบทำซ้ำสามชุดพร้อมตรรกะโหวตด้วยฮาร์ดแวร์:

• ไดรเวอร์เอาต์พุตอิสระสามตัวต่อจุด

• การโหวตแบบ 2 จาก 3 ก่อนส่งเอาต์พุตไปยังภาคสนาม

• สถาปัตยกรรมเอาต์พุตแบบไม่ใช้กราวด์ร่วม

• การป้องกันแรงดันเหนี่ยวนำย้อนกลับบนโมดูล

• การตรวจสอบการวินิจฉัยแบบลูปแบ็ก

• ความครอบคลุมของการวินิจฉัยวงจรโหวตเอาต์พุต

เอาต์พุตแต่ละจุดมีไฟแสดงสถานะเฉพาะ ซึ่งแสดงสถานะเปิด ปิด และตรวจสอบความขัดข้อง การสลับสัญญาณเพื่อการวินิจฉัยจะตรวจสอบความสมบูรณ์ของไดรเวอร์และตรวจจับความขัดข้องแฝง อัตราการสลับสูงสุดรองรับความครอบคลุมของการวินิจฉัยอย่างเต็มรูปแบบระหว่างการทำงาน

โมดูลนี้ต้องใช้ชุดต่อปลายสายภาคสนามที่มีฟิวส์ภายนอก เอาต์พุตแต่ละจุดต้องได้รับไฟเลี้ยง รวมถึงจุดที่ไม่ได้ใช้งานบนแผงแบบไม่ใช้กราวด์ร่วม เพื่อคงความครอบคลุมของการวินิจฉัย

ข้อมูลจำเพาะทางเทคนิค

ลักษณะแรงดันตกของเอาต์พุต

คำถามที่พบบ่อยด้านเทคนิค

3604E เป็นโมดูลเอาต์พุตแบบสำรองซ้ำซ้อนเต็มรูปแบบหรือไม่
ใช่  3604E ใช้เส้นทางไดรเวอร์สามชุดพร้อมลอจิกลงคะแนนแบบ 2 จาก 3

เอาต์พุตแยกจากกันหรือไม่
ใช่ เอาต์พุตทั้ง 16 ช่องไม่ใช้กราวด์ร่วมกันและแยกจากกันแต่ละช่องที่ 1500 VDC

3604E รองรับโหลดเหนี่ยวนำหรือไม่
ใช่ การป้องกันด้วยไดโอดย้อนกลับในตัวรองรับโซลินอยด์และคอยล์รีเลย์

เหตุใดจึงต้องจ่ายไฟให้เอาต์พุตที่ไม่ได้ใช้งาน
การวินิจฉัยต้องจ่ายไฟให้ทุกจุดเพื่อตรวจจับความขัดข้องของการเดินสายและไดรเวอร์

หมายเหตุด้านวิศวกรรมภาคสนาม

ใช้ฟิวส์ชนิดขาดเร็วขนาด 2.5 A ต่อเอาต์พุตบนแผงต่อสายภาคสนาม เพื่อป้องกันวงจรไดรเวอร์

ต้องจ่ายไฟให้จุดเอาต์พุตทั้งหมด รวมถึงช่องสัญญาณที่ไม่ได้ใช้งาน เพื่อให้ครอบคลุมการวินิจฉัยอย่างเต็มรูปแบบ

ติดตั้งอุปกรณ์ลดแรงดันกระชากบนสายเคเบิลที่เดินเป็นระยะทางไกล ช่วยลดแรงดันตกและเพิ่มเสถียรภาพในการสวิตช์

ข้อดีด้านความน่าเชื่อถือและความปลอดภัย

การ 3604E ให้การควบคุมเอาต์พุตแบบกำหนดแน่นอนสำหรับลูปความปลอดภัย SIL สถาปัตยกรรมแบบสามชุดช่วยขจัดความขัดข้องของไดรเวอร์เดี่ยว

การวินิจฉัยแยกแต่ละจุดตรวจจับวงจรเปิด ฟิวส์ขัดข้อง และภาวะโหลดสูญหาย ช่วยลดการทำงานที่ไม่ปลอดภัย

การแยกสัญญาณในระดับสูงและเอาต์พุตที่ไม่ใช้กราวด์ร่วมกันช่วยป้องกันการแพร่กระจายของความขัดข้องข้ามช่องสัญญาณ ซึ่งช่วยเพิ่มความสมบูรณ์ของระบบ

การป้องกัน EMF ย้อนกลับและความสามารถในการรองรับแรงดันกระชากช่วยรองรับโหลดเหนี่ยวนำสูงที่พบได้ทั่วไปในระบบหยุดการทำงาน
