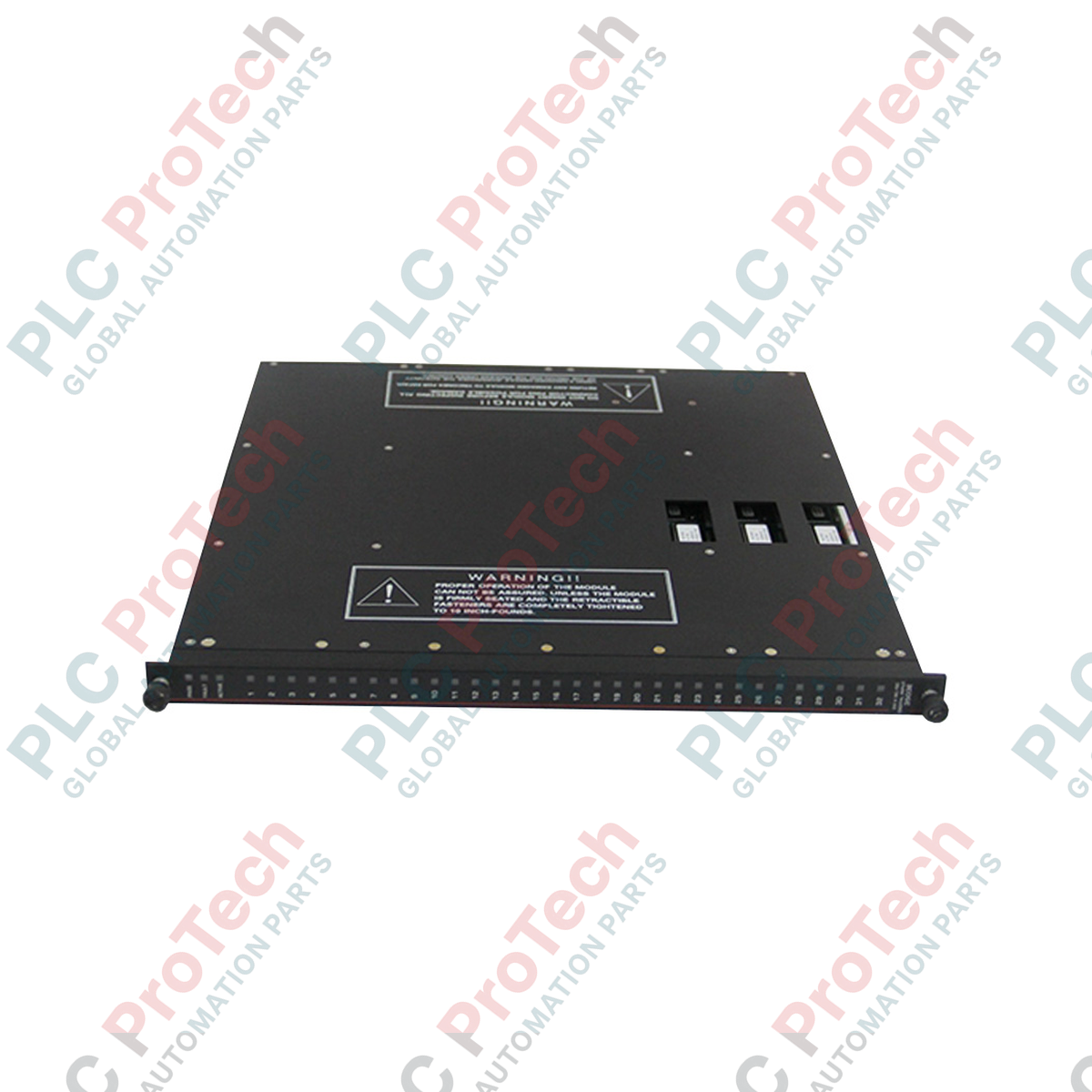

Triconex 3636E โมดูลเอาต์พุตรีเลย์ Tricon แบบ 32 จุด

ภาพรวมผลิตภัณฑ์

 3636E (3636E) โดย Triconex คือ โมดูลเอาต์พุตรีเลย์ ความน่าเชื่อถือสูง ซึ่งออกแบบมาเพื่อใช้งานร่วมกับสถาปัตยกรรม Tricon Triple Modular Redundant (TMR) โมดูลนี้มีจุด Normally Closed (NC) แบบแยกอิสระ 32 จุด จึงเป็นส่วนประกอบสำคัญสำหรับการส่งสัญญาณแบบปลอดภัยเมื่อเกิดความขัดข้อง และการเชื่อมต่อกับอุปกรณ์ภาคสนามที่ไม่สำคัญต่อความปลอดภัยซึ่งต้องใช้การปิดหน้าสัมผัสทางกายภาพ มีการใช้งานอย่างแพร่หลายใน โรงกลั่นปิโตรเคมี แท่นขุดเจาะน้ำมันนอกชายฝั่ง และโรงไฟฟ้าขนาดใหญ่ โดย 3636E ทำหน้าที่เป็นสะพานเชื่อมที่แข็งแกร่งระหว่างลอจิกความสมบูรณ์สูงกับอุปกรณ์เสริม เช่น แผงแจ้งเตือนหรือรีเลย์คั่นกลาง การใช้หน้าสัมผัสรีเลย์เชิงกลช่วยให้เกิดการแยกทางไฟฟ้าอย่างสมบูรณ์ และรองรับประเภทโหลดที่ไม่สามารถใช้งานร่วมกับสวิตช์โซลิดสเตตได้ การติดตั้งโมดูลนี้ในระบบความปลอดภัยช่วยลดความเสี่ยงด้วยการให้ข้อมูลสถานะที่ชัดเจนจากฮาร์ดแวร์ ส่งผลให้ความคลุมเครือในการวินิจฉัยและโอกาสที่ระบบจะหยุดทำงานลดลงอย่างมาก

สถาปัตยกรรมฮาร์ดแวร์ขั้นสูงและลอจิกการโหวต

 Triconex 3636E ใช้ส่วนเอาต์พุตที่ไม่ได้ทำซ้ำสามชุด แต่ยังคงได้รับประโยชน์จากความสมบูรณ์ของโปรเซสเซอร์แบบ TMR โมดูลรับคำสั่งเอาต์พุตจากโปรเซสเซอร์หลักทั้งสามผ่านช่องสัญญาณอิสระสามช่อง สัญญาณเหล่านี้จะถูกโหวตภายในโมดูล และข้อมูลที่ได้จากเสียงข้างมากจะใช้ขับรีเลย์เชิงกลแบบแยกอิสระทั้ง 32 ตัว จุดเด่นของ 3636E คือ วงจรลูปแบ็ก ในตัว ซึ่งตรวจสอบสถานะการทำงานของรีเลย์แต่ละตัวโดยไม่ขึ้นกับโหลดภาคสนามจริง ความสามารถด้านการวินิจฉัยเชิงรุกนี้ช่วยให้ตรวจพบความขัดข้องทางกลหรือหน้าสัมผัสค้างได้ทันที พร้อมเปิดใช้งานไฟแสดง FAULT ของโมดูลและส่งสัญญาณเตือนระดับแชสซี สถาปัตยกรรมนี้ช่วยให้แม้แต่เส้นทางที่ไม่สำคัญต่อความปลอดภัยยังคงมีความครอบคลุมด้านการวินิจฉัยในระดับสูงสุด

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับความน่าเชื่อถือและความเข้ากันได้

การกำหนดค่า Normally Closed (NC) ใน 3636E มีความสำคัญอย่างไร

การกำหนดค่า Normally Closed ช่วยให้วงจรยังคงปิดอยู่ในสถานะไม่มีพลังงาน ซึ่งมีความสำคัญต่อการส่งสัญญาณที่เกี่ยวข้องกับความปลอดภัย โดยการขาดของวงจรหรือการเปิดวงจรจะใช้เพื่อแสดงสัญญาณเตือนหรือการสูญเสียพลังงาน จึงมีคุณสมบัติด้านความปลอดภัยเมื่อเกิดความขัดข้องโดยธรรมชาติสำหรับลูปเสริมบางประเภท

สามารถถอดเปลี่ยน 3636E ขณะระบบกำลังทำงานได้หรือไม่

ได้ 3636E รองรับการทำงานแบบ สำรองพร้อมใช้งาน สามารถใส่โมดูลทดแทนลงในสล็อตข้างเคียงและถ่ายโอนการควบคุมได้โดยไม่ขัดจังหวะกระบวนการภาคสนาม ทั้งนี้ระบบต้องได้รับการกำหนดค่าให้รองรับการเปลี่ยนโมดูลขณะออนไลน์

3636E รองรับโหลดเหนี่ยวนำเมื่อเทียบกับโมดูลโซลิดสเตตอย่างไร

ต่างจากเอาต์พุตโซลิดสเตต รีเลย์เชิงกลใน 3636E สามารถสวิตช์โหลดได้ทั้ง AC และ DC และไม่ประสบปัญหากระแสรั่วไหลที่พบในทรานซิสเตอร์ อย่างไรก็ตาม สำหรับโหลดเหนี่ยวนำสูง จำเป็นต้องใช้อุปกรณ์ลดแรงดันกระชากภายนอกเพื่อป้องกันการสึกกร่อนเป็นหลุมของหน้าสัมผัสและยืดอายุการใช้งานของรีเลย์

แนวทางวิศวกรรมภาคสนามและขั้นตอนการติดตั้ง

• การลดแรงดันกระชากของโหลดเหนี่ยวนำ: เพื่อป้องกันการสึกหรอของหน้าสัมผัสก่อนเวลาอันควรจากการเกิดอาร์ก ให้ติดตั้งอุปกรณ์ลดแรงดันกระชาก (ไดโอดสำหรับ DC หรือวงจร RC snubber สำหรับ AC) คร่อมโหลดเหนี่ยวนำภาคสนามทั้งหมดโดยตรง วิธีนี้ช่วยป้องกันหน้าสัมผัสเชิงกลของ 3636E และลดการรบกวนทางแม่เหล็กไฟฟ้าภายในตู้ควบคุม

• แผงต่อสายภายนอก (ETP):  3636E จำเป็นต้องใช้ ETP สำหรับการเดินสายภาคสนาม ตรวจสอบให้แน่ใจว่าการเชื่อมต่อสายเคเบิลทั้งหมดระหว่างแบ็กเพลน Tricon และ ETP ถูกล็อกอย่างแน่นหนา การเชื่อมต่อที่มีอิมพีแดนซ์สูงบริเวณจุดเชื่อมต่ออาจทำให้เกิดข้อผิดพลาดในการวินิจฉัยลูปแบ็กที่ผิดพลาด

• การตรวจสอบขีดจำกัดกระแส: แม้โมดูลจะรองรับ 2 A ต่อจุด แต่ต้องตรวจสอบให้แน่ใจว่ากระแสรวมทั้งหมดไม่เกินขีดจำกัดด้านความร้อนของแชสซีและแหล่งจ่ายไฟ รักษาอุณหภูมิภายในตู้ให้ต่ำกว่า 60 องศาเซลเซียส เพื่อให้เวลาในการสวิตช์รีเลย์และความแม่นยำในการวินิจฉัยคงที่

ข้อได้เปรียบด้านความทนทานสำหรับงานอุตสาหกรรม

 3636E ได้รับการออกแบบให้ทนต่อสภาพแวดล้อมอุตสาหกรรมที่รุนแรง รวมถึงบริเวณที่มีการสั่นสะเทือนสูงและมีสัญญาณรบกวนทางไฟฟ้า ด้วย การแยกจุด 1500 VDC โมดูลจึงช่วยป้องกันลอจิก TMR ที่มีความไวจากสัญญาณชั่วขณะด้านภาคสนามได้อย่างมีประสิทธิภาพ การออกแบบเชิงกลของโมดูลได้รับการปรับให้เหมาะกับการทำงานที่มีรอบการใช้งานสูง และการใช้สีฟ้าเงินช่วยให้ระบุโมดูลด้วยสายตาได้อย่างรวดเร็วระหว่างการบำรุงรักษา นอกจากนี้ 3636E ยังมีความเข้ากันได้ย้อนหลังกับระบบ Tricon รุ่นเก่าได้เป็นอย่างดี ช่วยให้ผู้ควบคุมโรงงานรักษาเส้นทางการส่งสัญญาณที่มีความสมบูรณ์สูงได้โดยไม่ต้องปรับเปลี่ยนฮาร์ดแวร์ครั้งใหญ่
